Cosmic Nomad Spacers - Miếng đệm điều chỉnh thể tích khí cho HPA

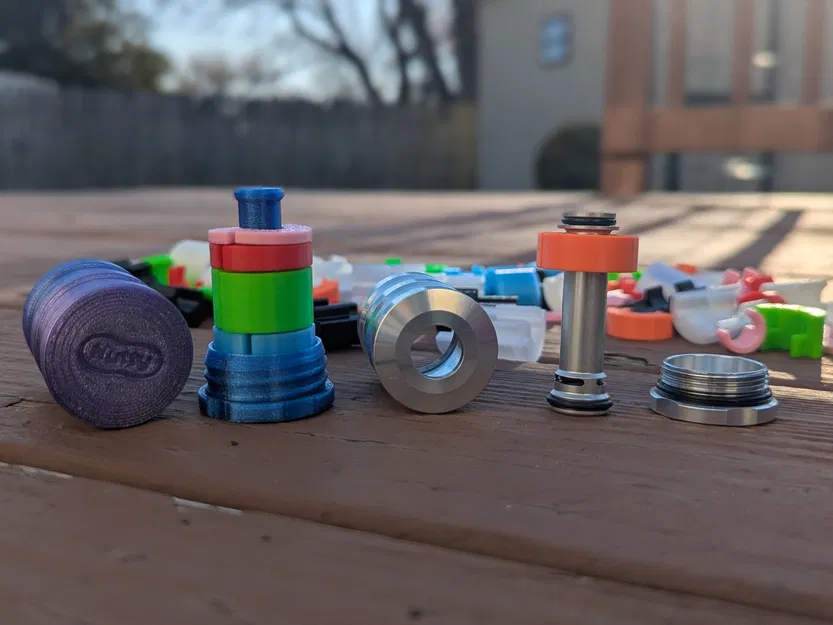

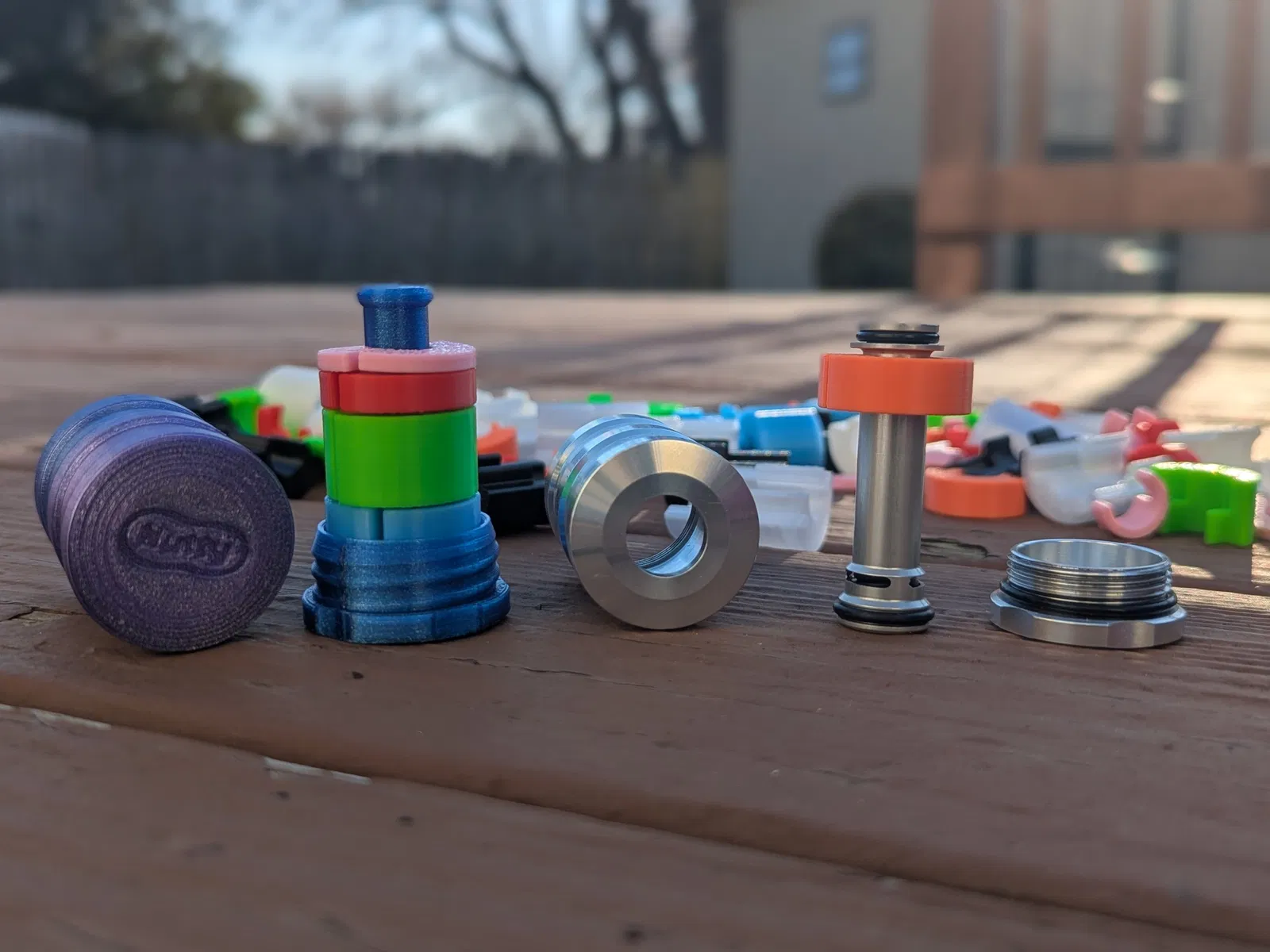

Cosmic Nomad V2 là bình chứa khí (HPA dump tank) dung tích 17.2cc dùng để cấp hơi cho các dòng nerf blaster. Mặc dù dung tích khí lớn cho phép bạn thực hiện những màn trình diễn nerf ấn tượng, nhưng đôi khi bạn sẽ cần dùng các miếng đệm (spacer) này để giảm bớt thể tích buồng chứa.

Tôi thiết kế bộ này chủ yếu để giúp bạn chạy blaster ở mức áp suất cao ổn định (100psi) mà vẫn có tùy chọn để giảm FPS. Việc vận hành hệ thống ở áp suất an toàn tối đa mang lại một số ưu điểm:

1. Cosmic Nomad sẽ nạp đầy nhanh hơn ở áp suất cao.
2. Nếu bạn dùng xy lanh khí nén để đẩy ram, nó sẽ di chuyển nhanh hơn và lực mạnh hơn.

Kết quả là độ tin cậy và hiệu suất tăng lên, đồng thời rút ngắn đáng kể thời gian giữa các lần bắn (cycle time). Nó cũng giúp bạn tạo ra các thiết lập tùy chỉnh có thể lặp lại, vì việc điều chỉnh regulator về đúng một vị trí chính xác mỗi lần là điều không thể.

Các miếng đệm nên được đẩy vào phía trước của Cosmic Nomad (phía đối diện với các cổng m5).

In cái gì?

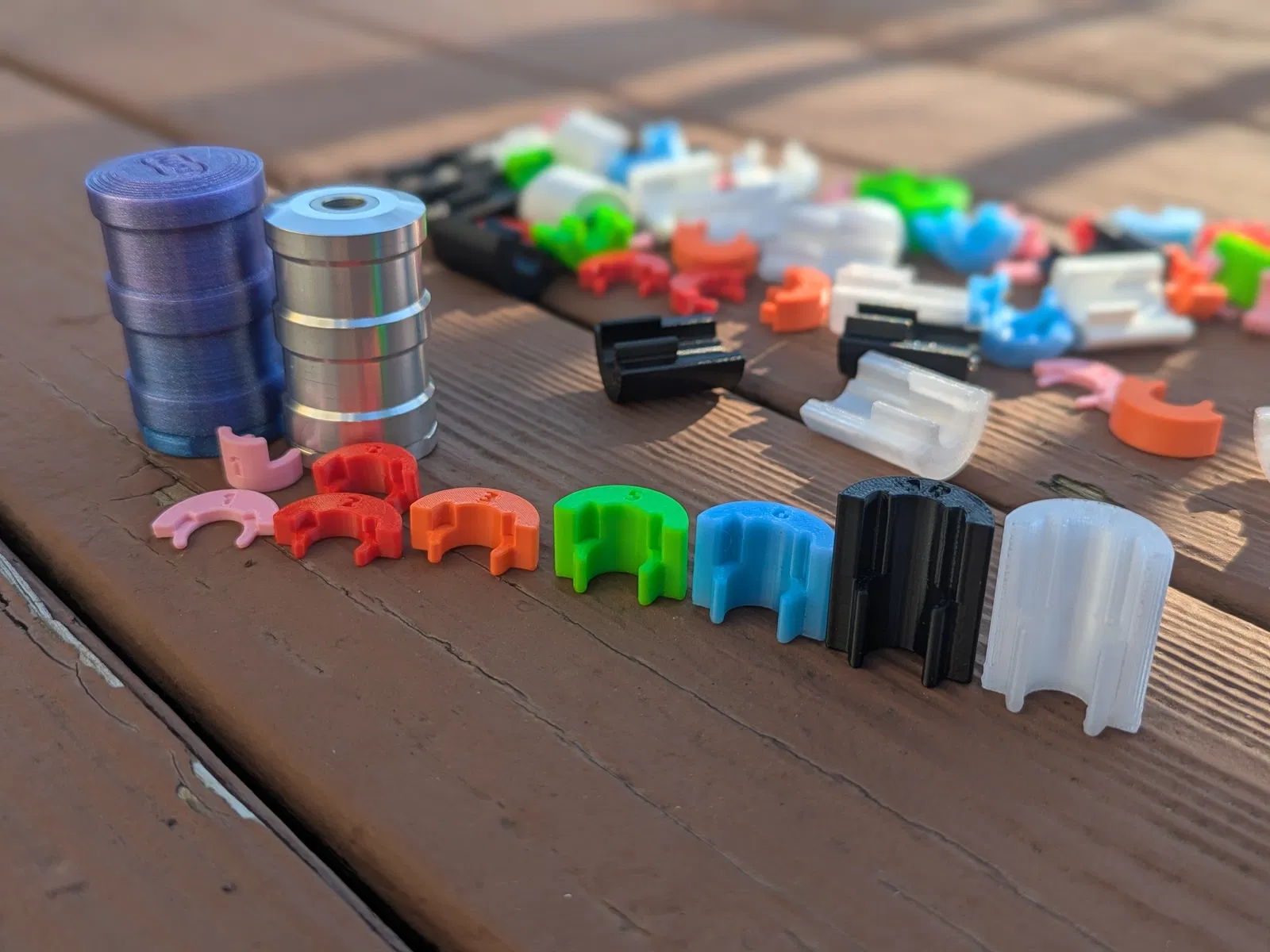

Các miếng đệm được thiết kế để in theo cặp. Nghĩa là hai miếng bán nguyệt 1cc = 1cc tổng cộng.

Với hầu hết mọi người, tôi khuyên nên in một cặp 1, 2, 4 và 8cc. Điều này giúp bạn đạt được dải điều chỉnh từ 1cc đến 15cc với bước nhảy 1cc (ví dụ: kết hợp 2cc và 4cc để có 6cc). Tôi cũng đã thêm các file cho từng miếng đệm từ 1 đến 11cc. Theo thử nghiệm của tôi, sự khác biệt giữa việc xếp chồng (2 + 4) và miếng đệm liền khối (6) chỉ nằm ở sự tiện lợi, không ảnh hưởng đến hiệu suất.

Với những ai muốn kiểm soát hoàn toàn miếng đệm của mình, tôi đã tạo một biến thể tham số (parameterized) cho phép tùy chỉnh hình dạng.

Các thông số chính cần điều chỉnh là:

• spacer_od - đường kính ngoài tổng thể của spacer (18mm - 24mm)
• spacer_height - chiều cao của spacer (từ 2mm trở lên)

In như thế nào?

Tôi in mẫu của mình với 5 lớp tường (walls), 100% infill, nhưng bạn có thể thử với 5 lớp tường và bất kỳ độ infill nào nếu bản in tương đối kín hơi.

Nắp vỏ (Core case cap) - 5 lớp tường, 100% solid infill, để phần thân hướng lên trên. Thân vỏ (Core case body) - 5 lớp tường, auto supports, phần ren chạm bàn in.

Tôi in bằng PETG, những người khác có thể dùng TPU. PLA có lẽ cũng ổn, nhưng các phần ngàm (clips) có thể bị mòn theo thời gian.

Lưu ý: Những miếng đệm này không dùng được cho Cosmic Nomad V1, vì nó sử dụng thiết kế bên trong hoàn toàn khác.
