Thùng đồ nghề đa năng (cỡ trung)

Bộ sản phẩm bao gồm 5 phần (thùng chính / vách ngăn / khay chèn / kệ / linh kiện TPU). Thùng đồ nghề đa năng này là phiên bản thu nhỏ từ mẫu K2 plus Toolbox của tôi, phù hợp với các dòng máy in có bàn in từ khoảng 25x25 cm trở lên.

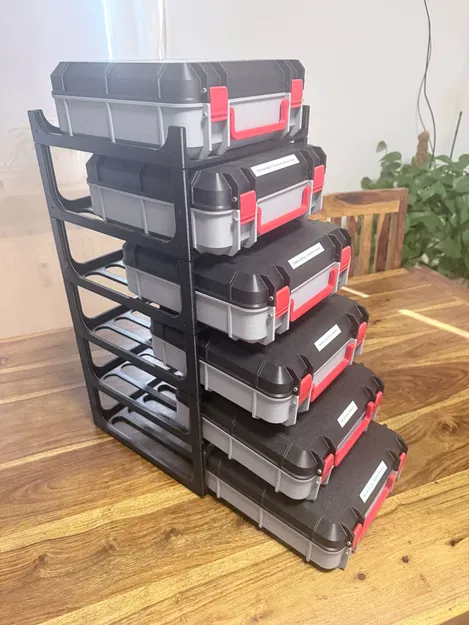

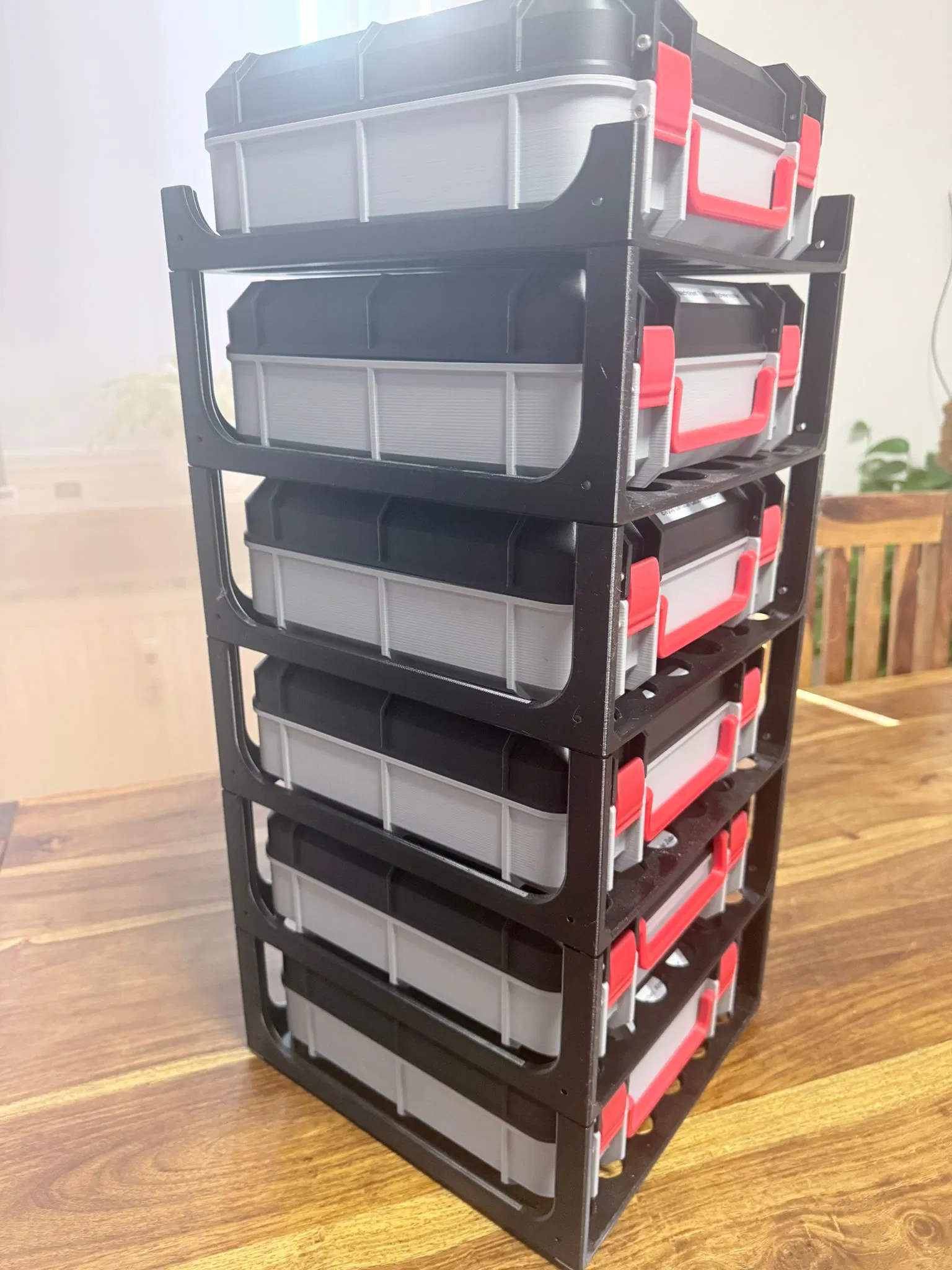

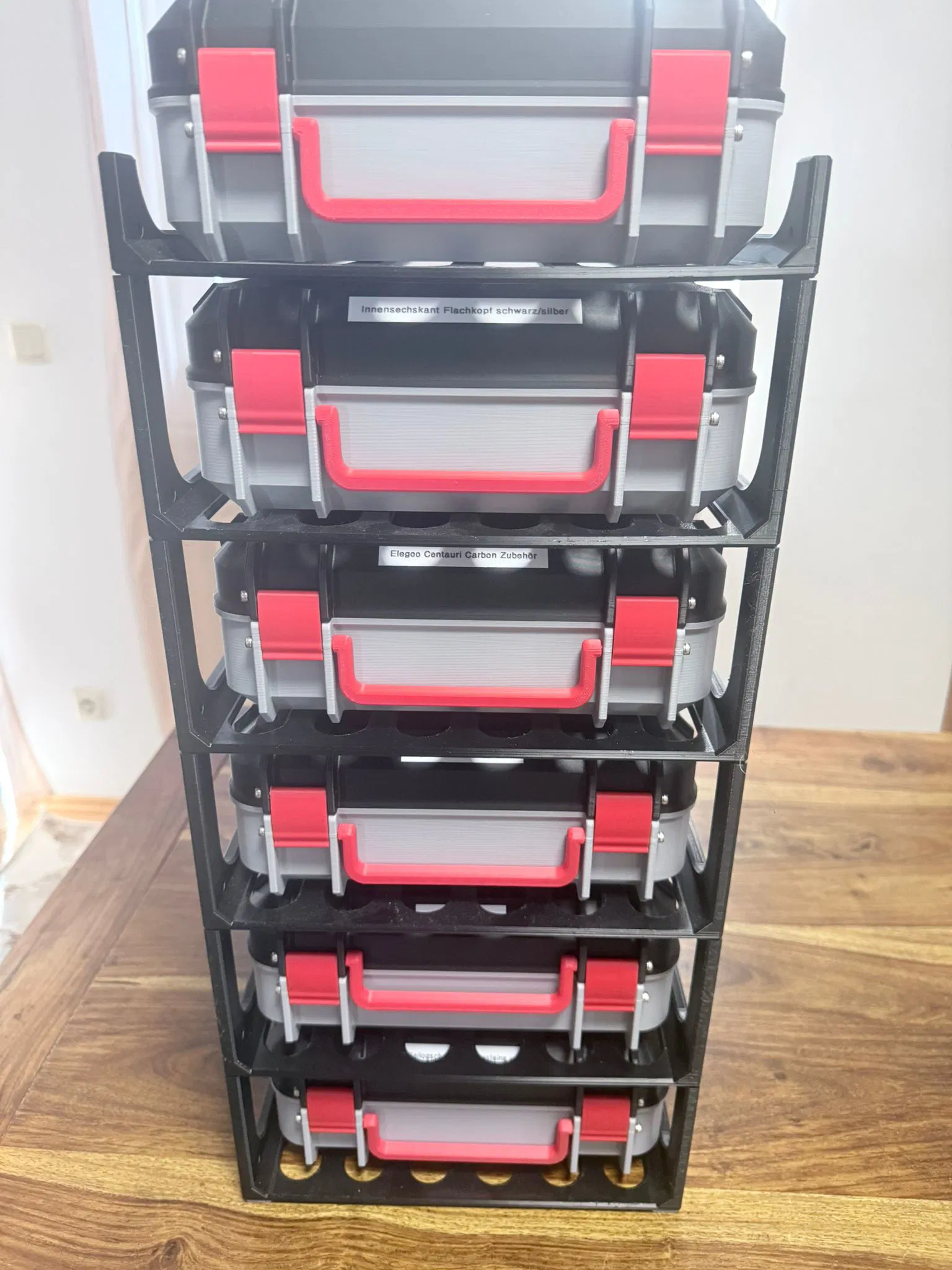

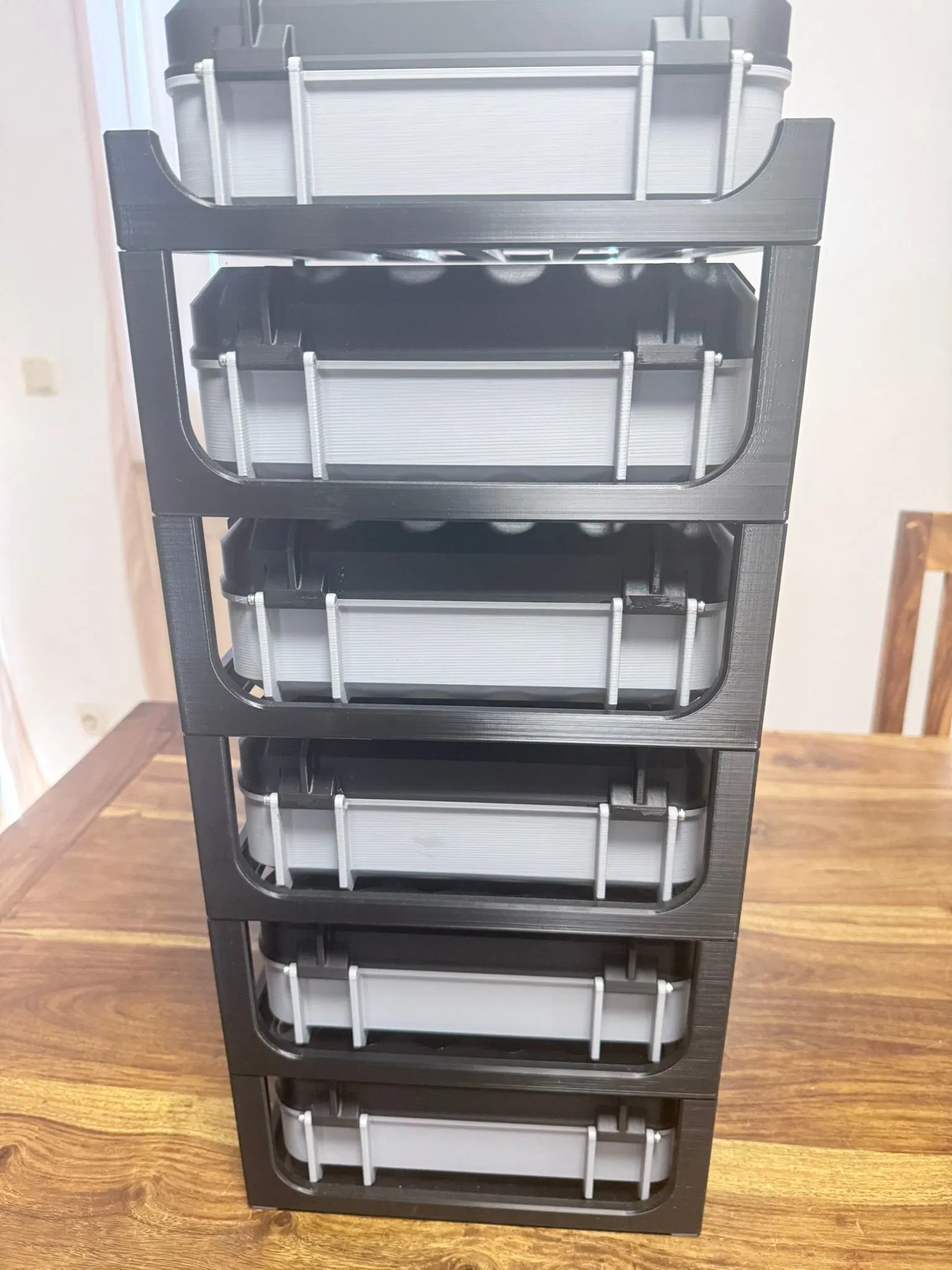

Các thùng có thể xếp chồng lên nhau ngay trên các kệ mà không cần phải nhấc các thùng phía trên ra. Bạn không cần dùng support hay brim (ngoại trừ các phần khay chèn/chốt khóa/kệ, xem chi tiết bên dưới). Dưới đây là thông tin chi tiết về từng thành phần, phụ kiện và cách lắp ráp:

Phần 1 (Thùng chính - Case)

Hãy in chốt khóa (latches) với brim để giữ ổn định trên bàn in. Để lắp ráp, bạn sẽ cần 2 ốc M3x40 và 4 ốc M3x35 (bản lề/chốt trên dùng M3x35, chốt dưới/tay cầm dùng M3x40). Lưu ý đừng vặn ốc quá chặt để tránh làm hỏng khớp nối hoặc khiến bản lề bị cứng. Tôi thường bôi thêm một ít mỡ bò vào các bản lề.

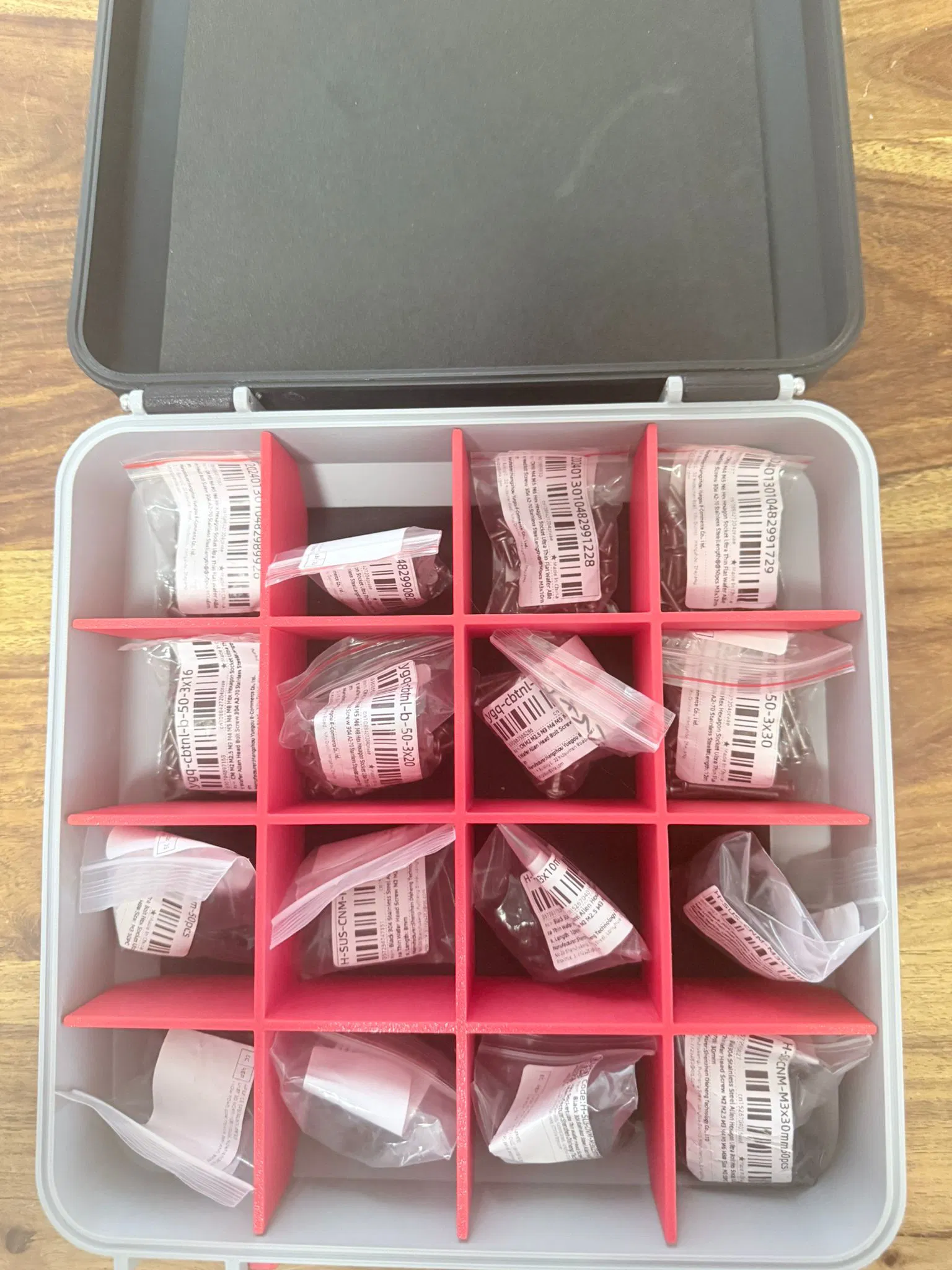

Phần 2 (Vách ngăn - Devider)

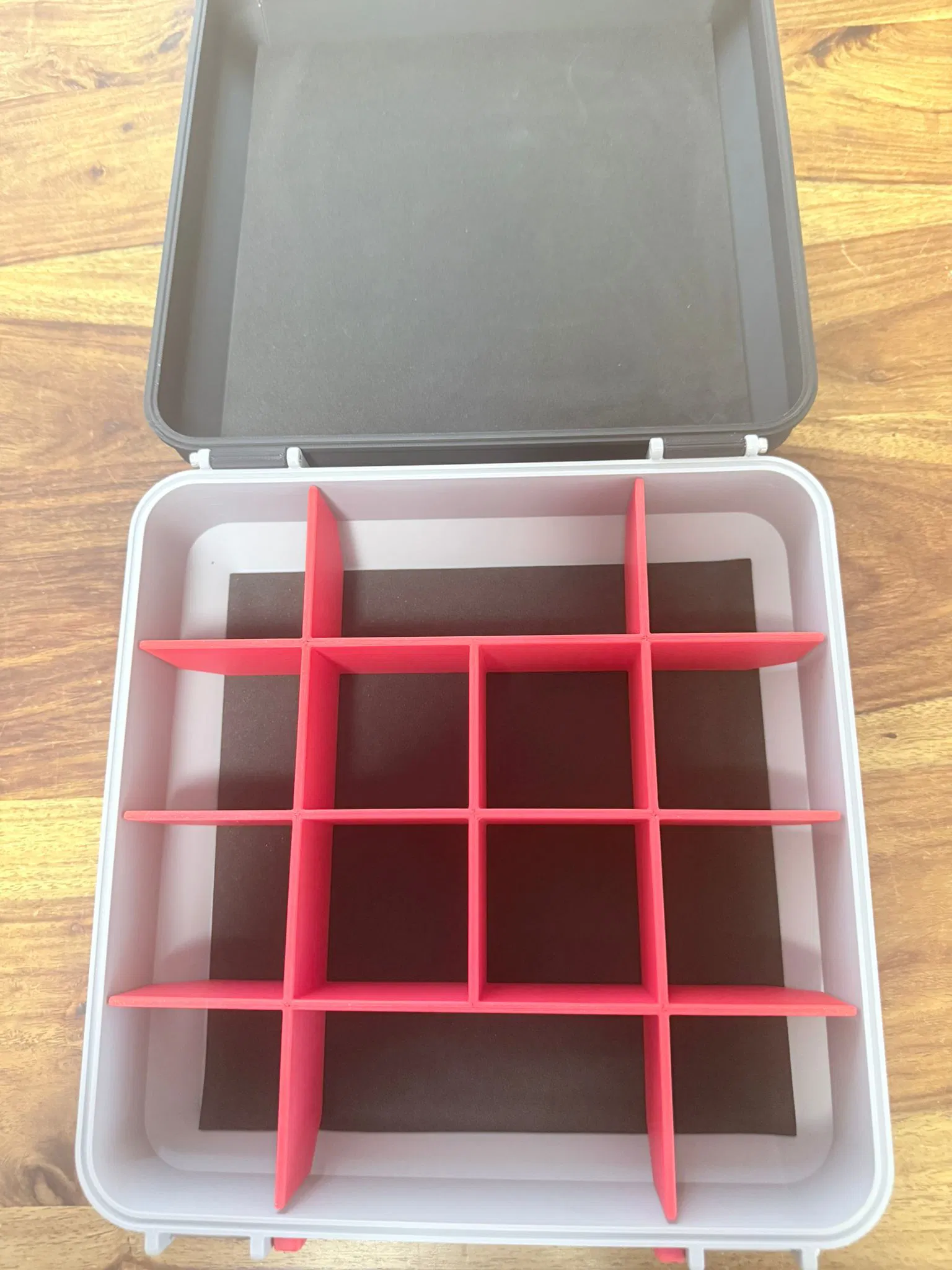

Vách ngăn được thiết kế gồm 2 phần. Phần một là vách ngăn chính, phần hai có thể in bằng PLA hoặc TPU (như cách tôi vẫn làm). Các bộ phận bằng TPU nằm trong tệp cài đặt in số 5.

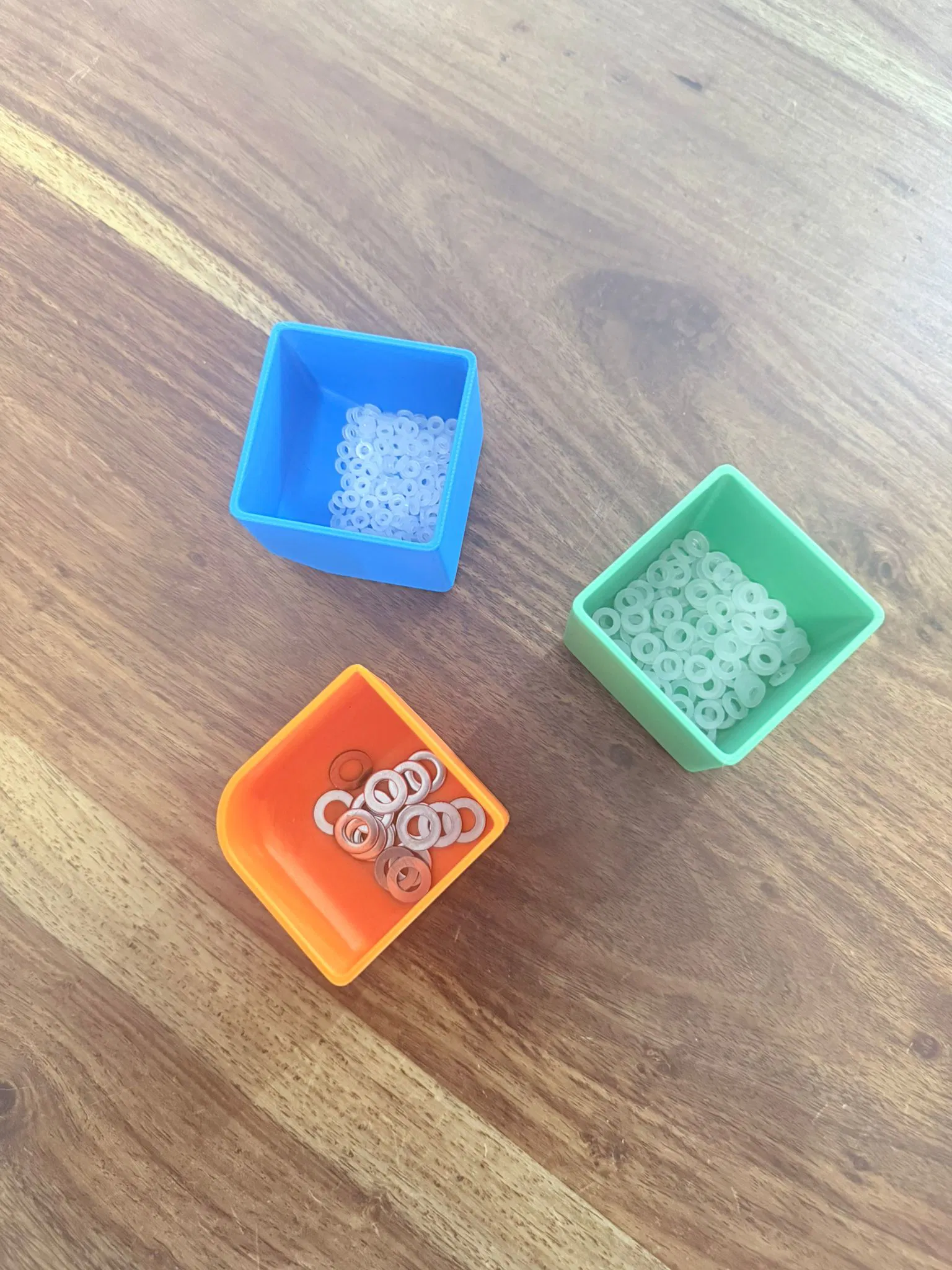

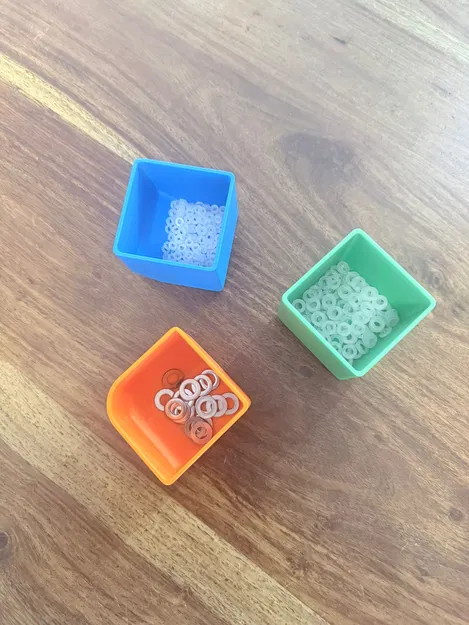

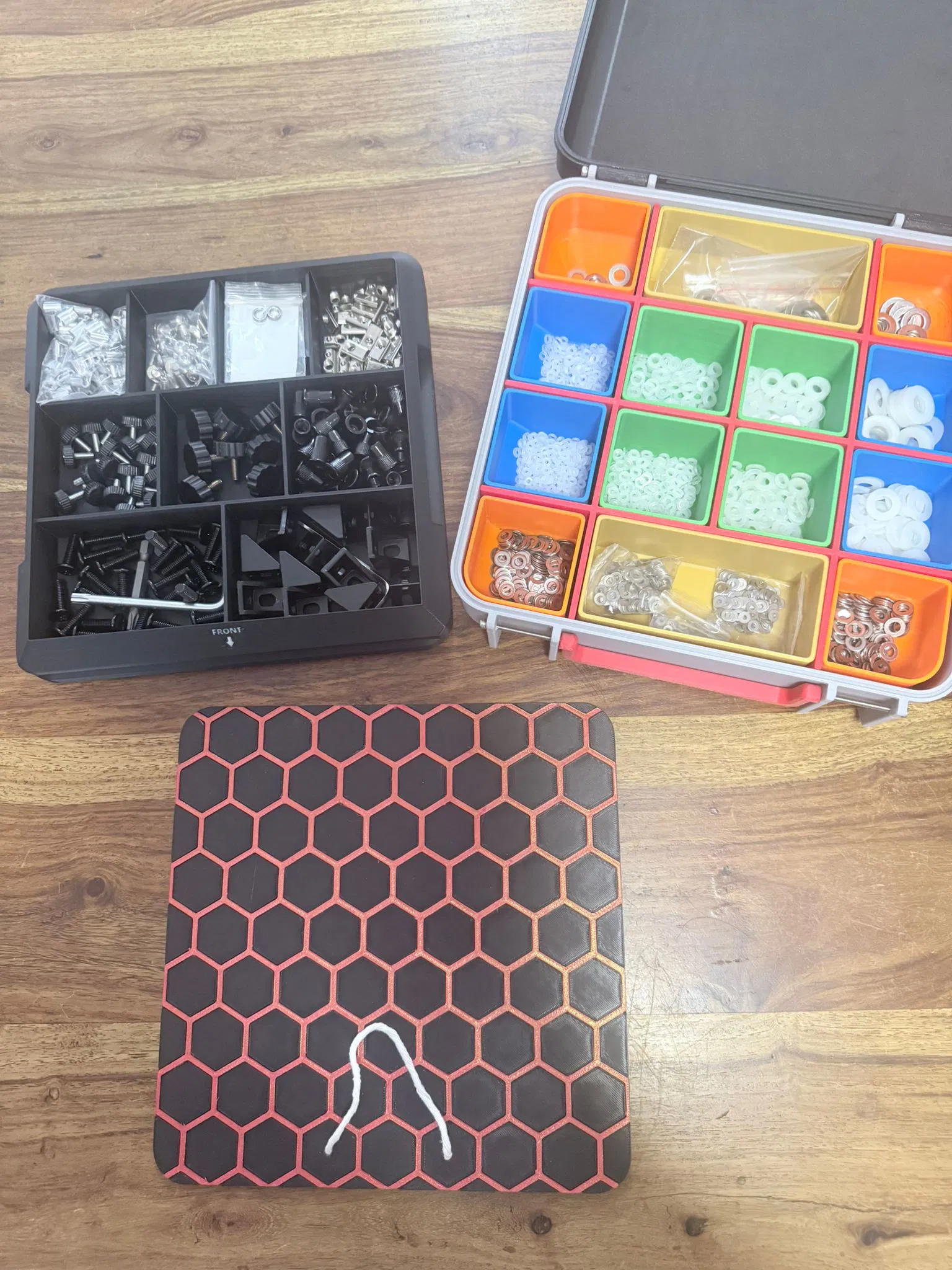

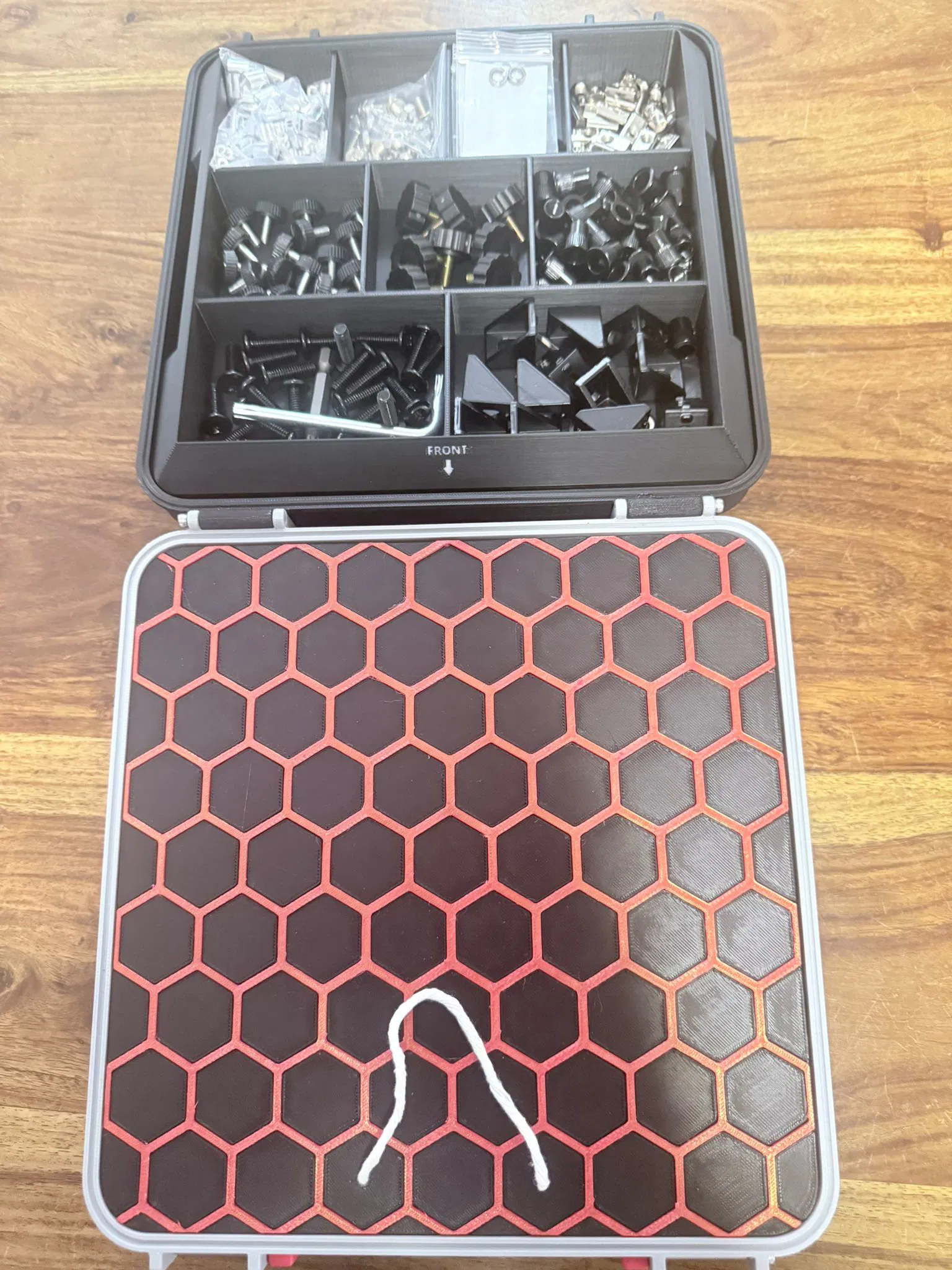

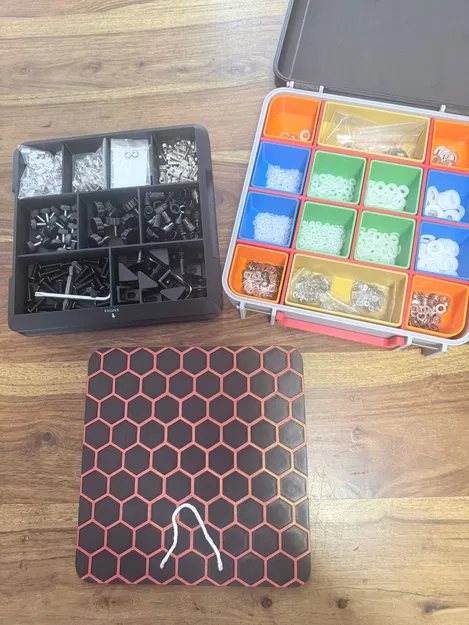

Phần 3 (Khay chèn - Inserts)

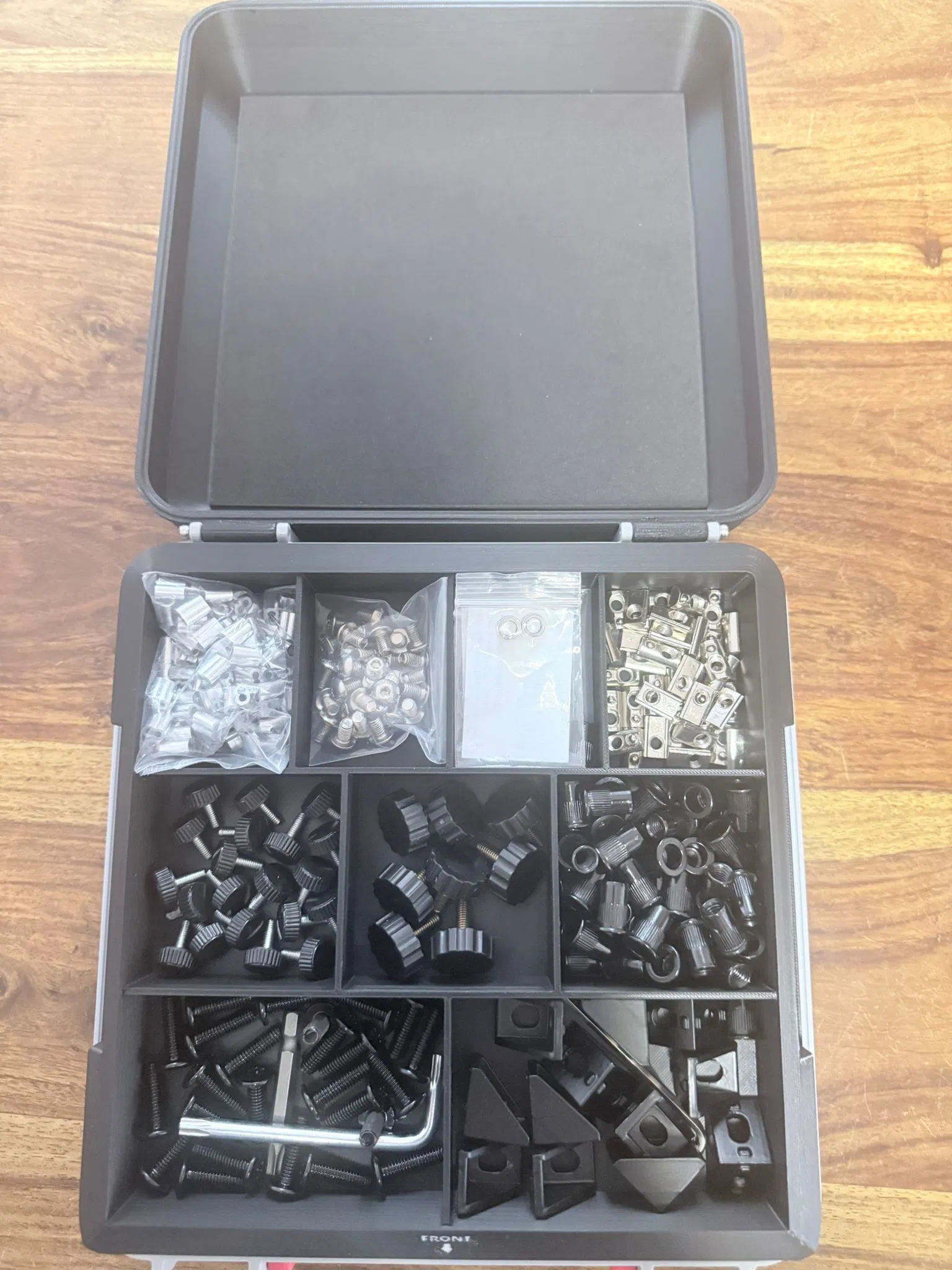

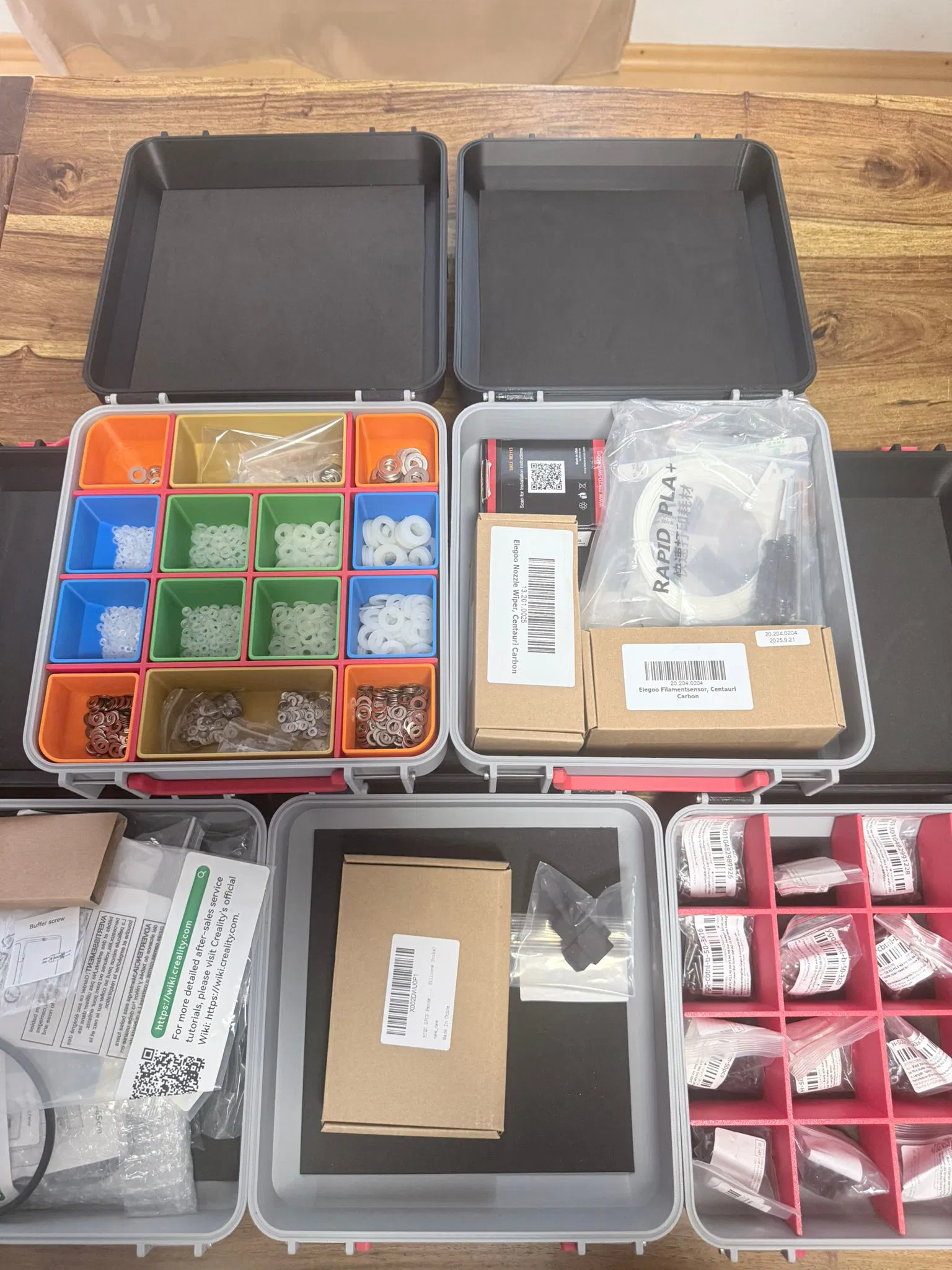

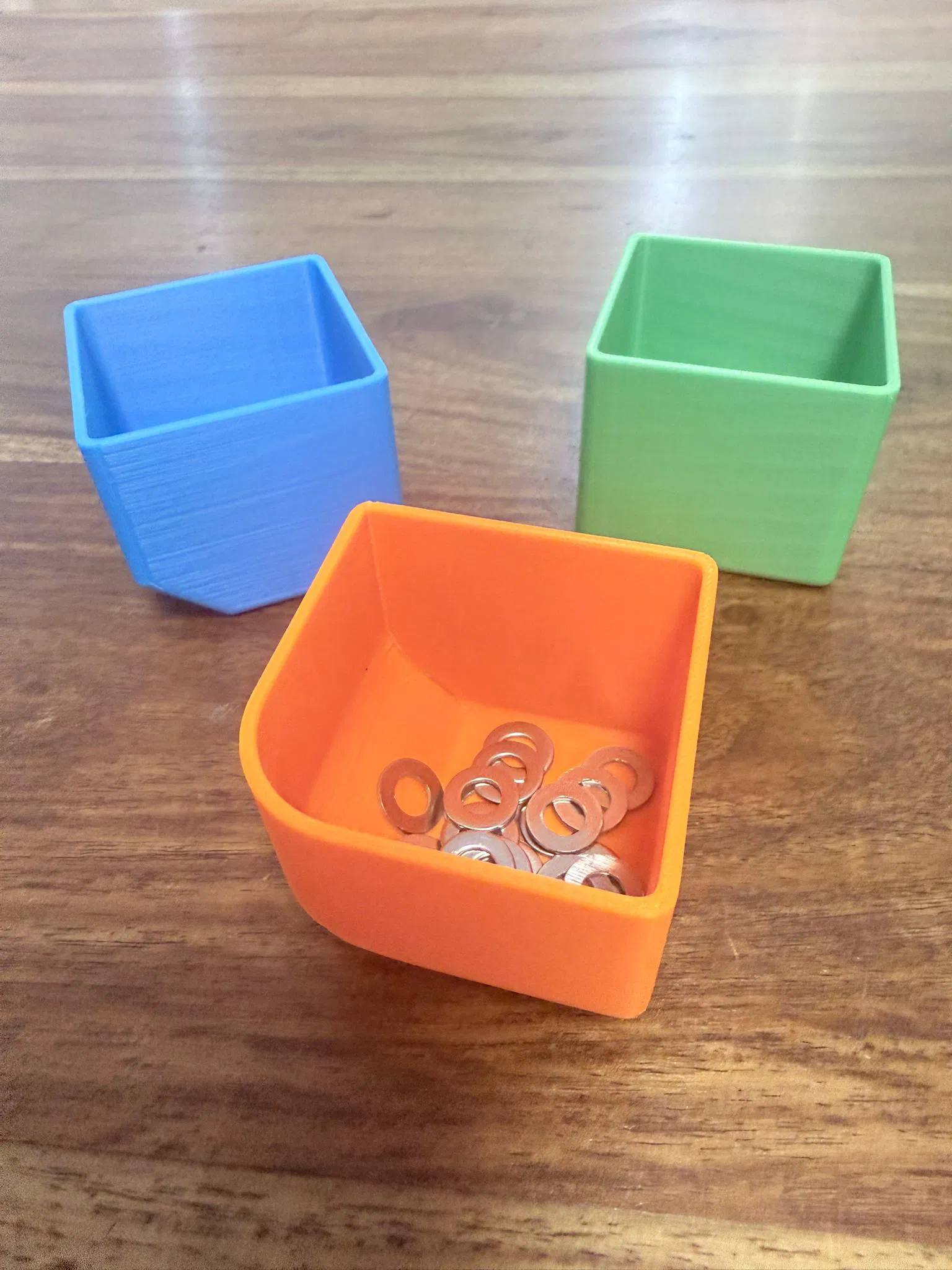

Các tệp này chứa khay chèn phía trên và tất cả các khay dưới cho thùng. Mọi thứ đều có thể in mà không cần brim hoặc support, ngoại trừ khay chèn góc dưới. Với phần này, bạn nên dùng tree support để đảm bảo bề mặt được mịn đẹp.

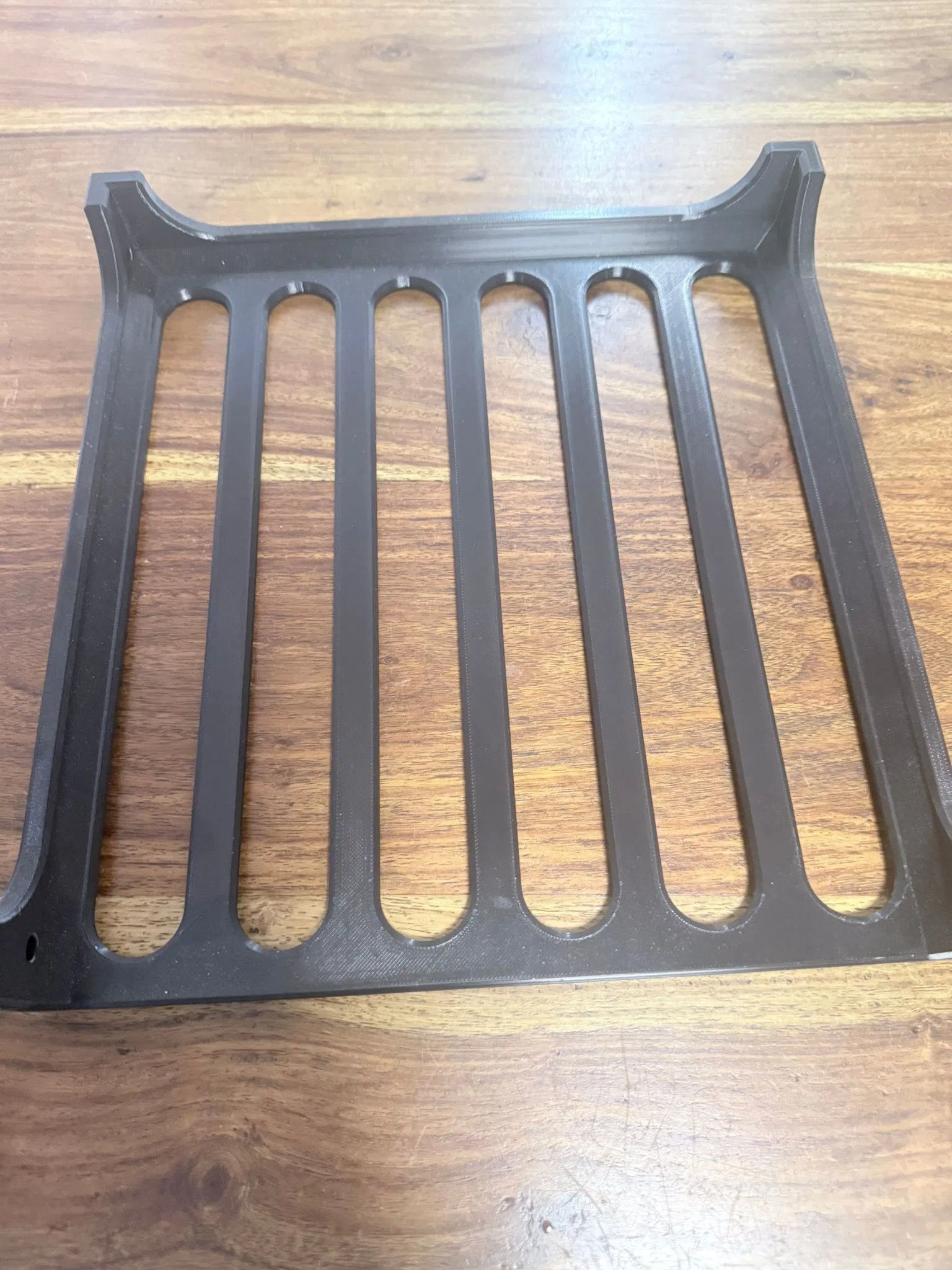

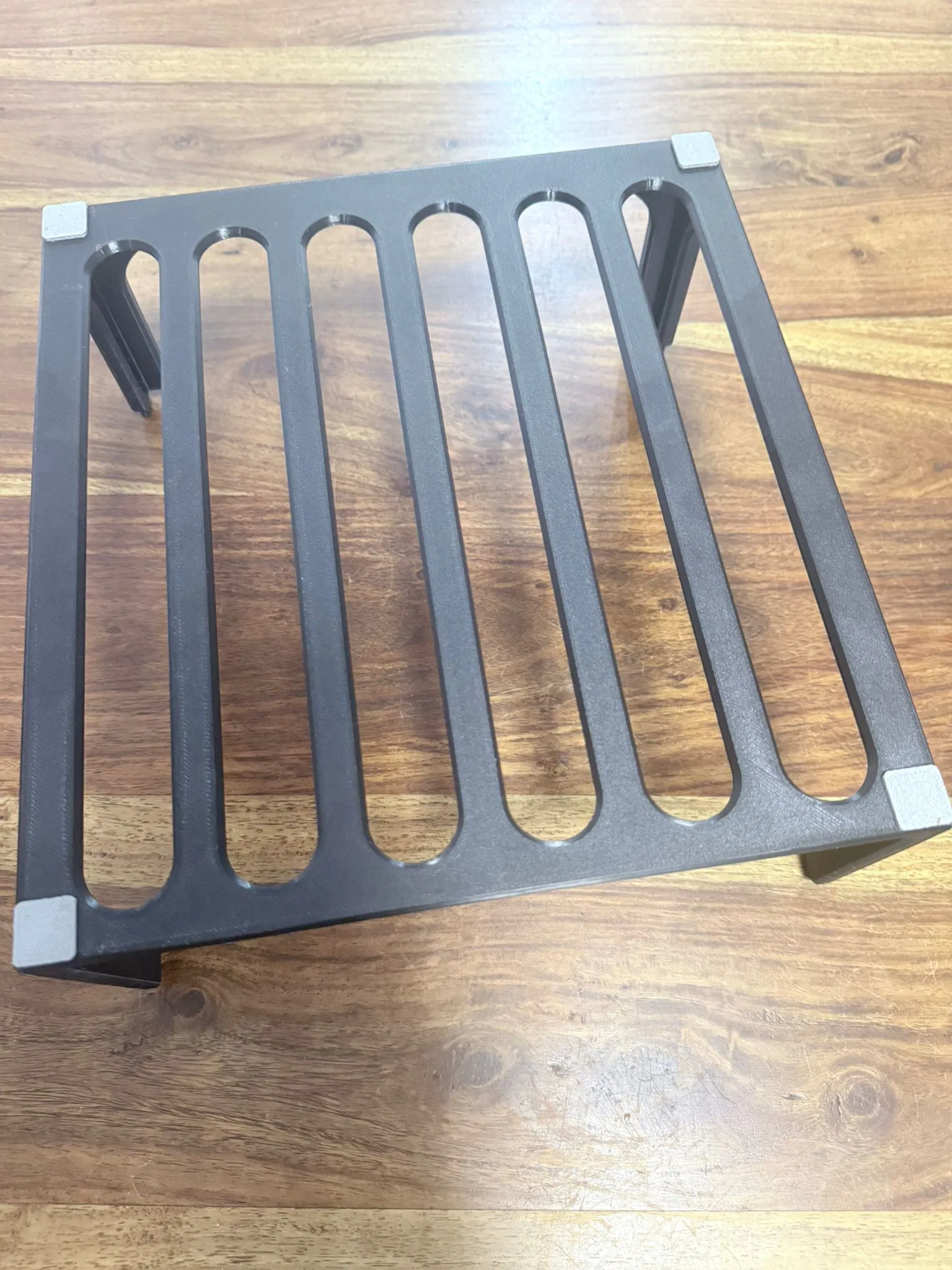

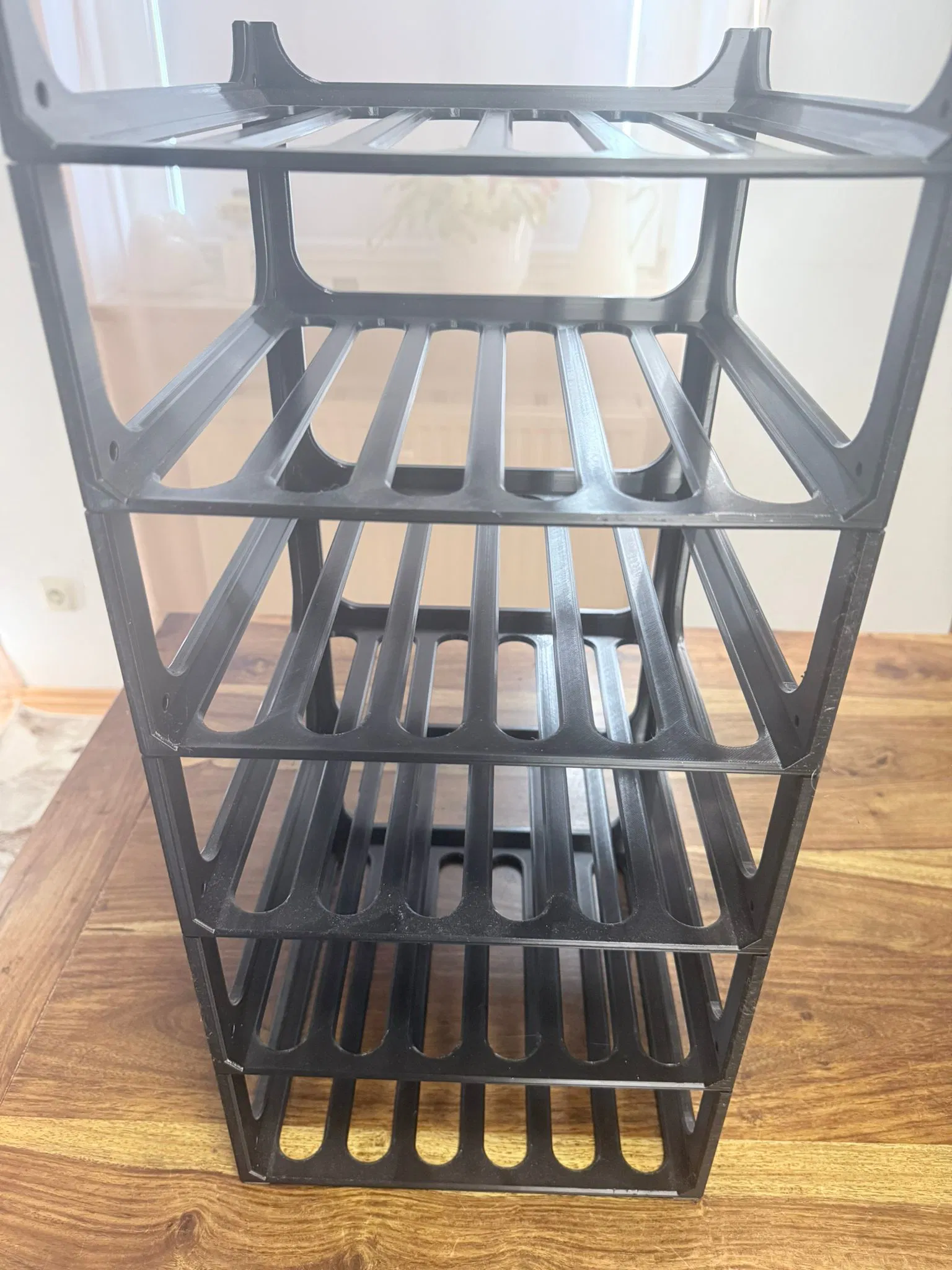

Phần 4 (Kệ - Shelf)

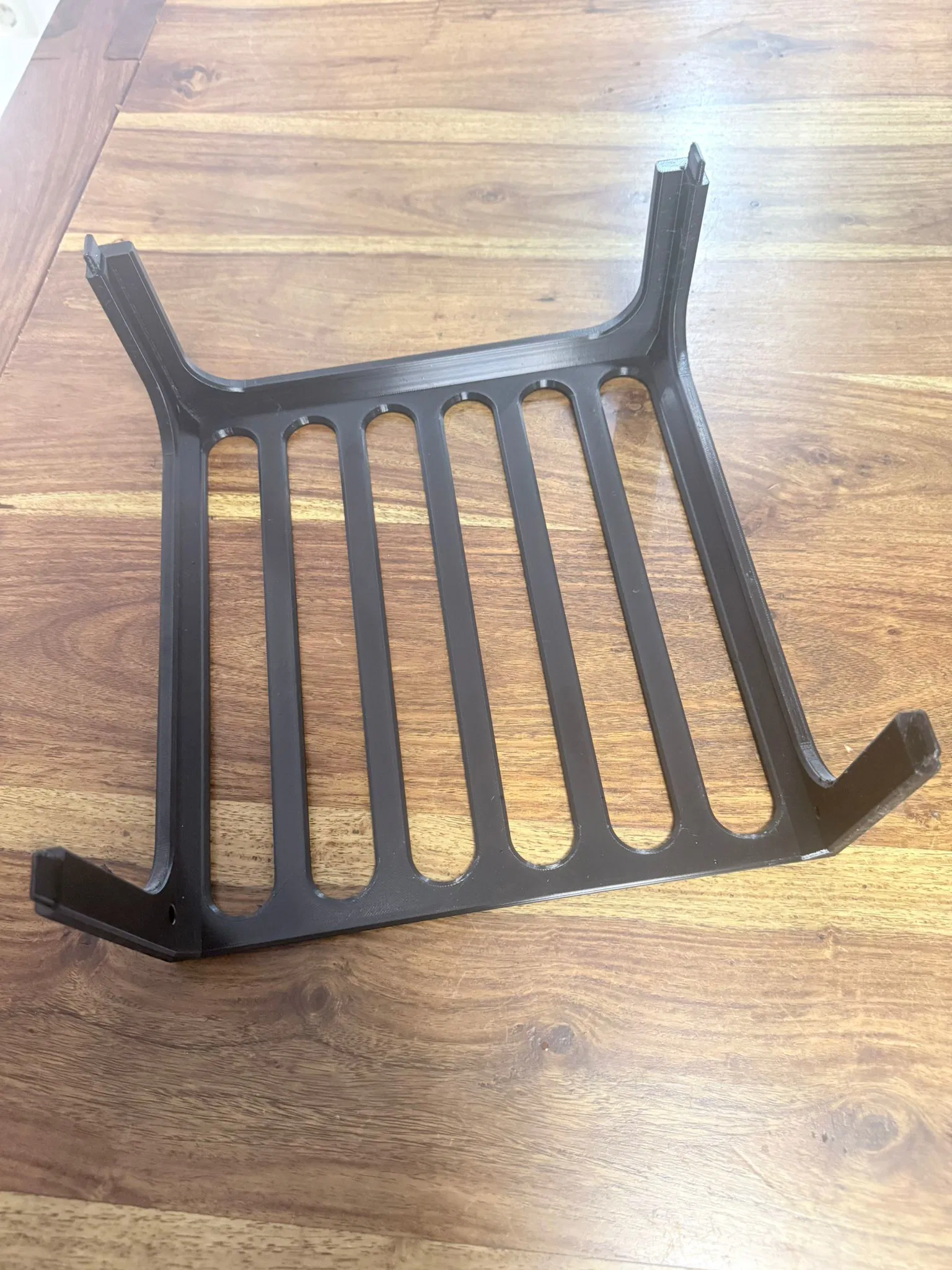

Tất cả các phần này nên in kèm brim để tránh bị cong vênh (warping). Tôi để chiều rộng là 10 mm. Kệ được thiết kế để in bằng nhựa PETG. Phần chân đế có sẵn trong các tệp PETG, nhưng cũng có tệp riêng ở phần 5 (TPU). Các kệ có thể xếp chồng dễ dàng. Nếu đặt kệ cạnh nhau, bạn có thể dùng các lỗ khoan sẵn cho ốc M3x12 (đường kính 3.2 mm/đầu 6 mm) và đai ốc nhiệt M3 (đường kính 4 mm).

Phần 5 (Linh kiện TPU)

Như đã đề cập, miếng lót vách ngăn và chân kệ có thể in bằng TPU (95A) để tăng cảm giác cầm nắm và độ bám tốt hơn.

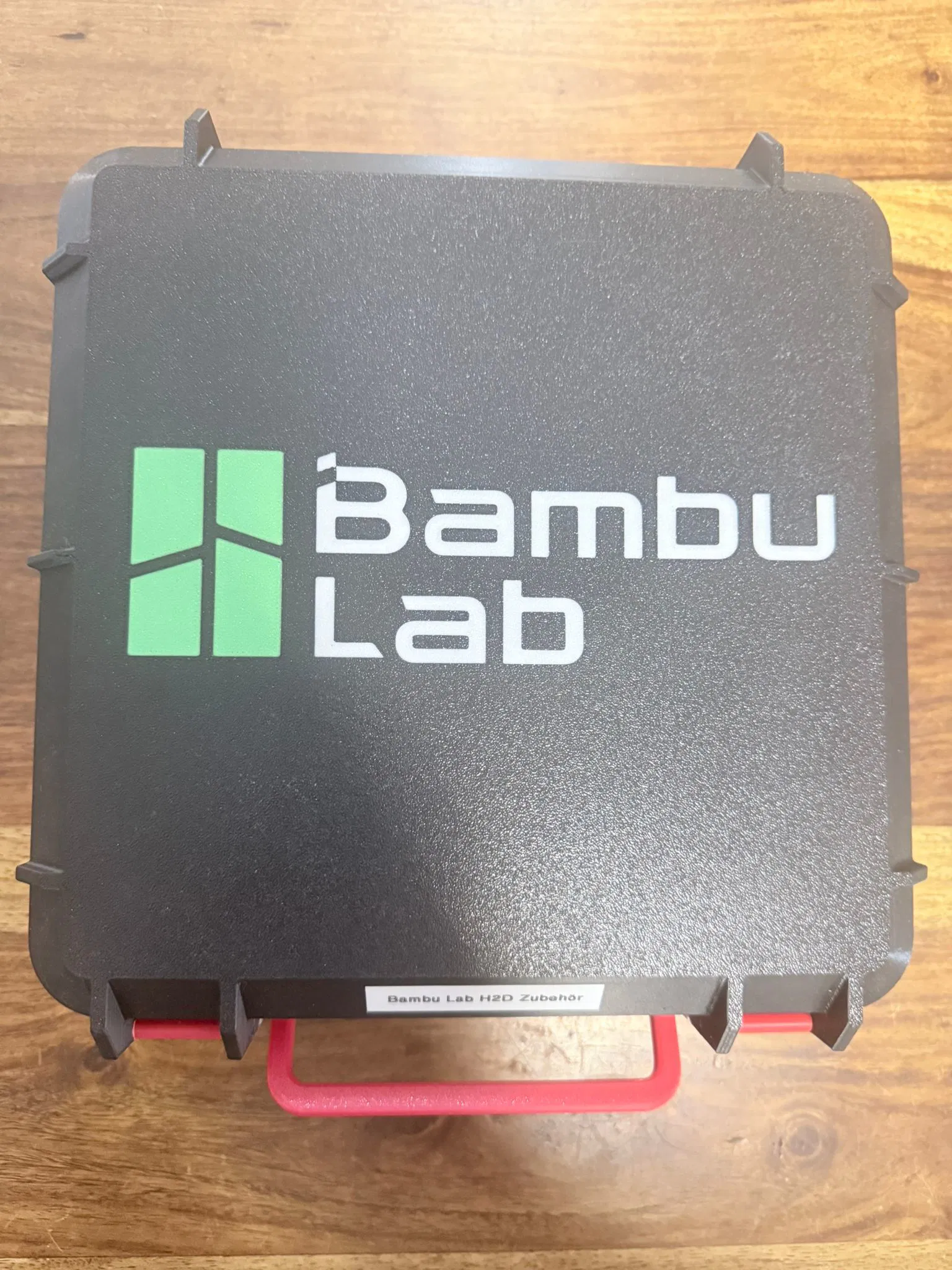

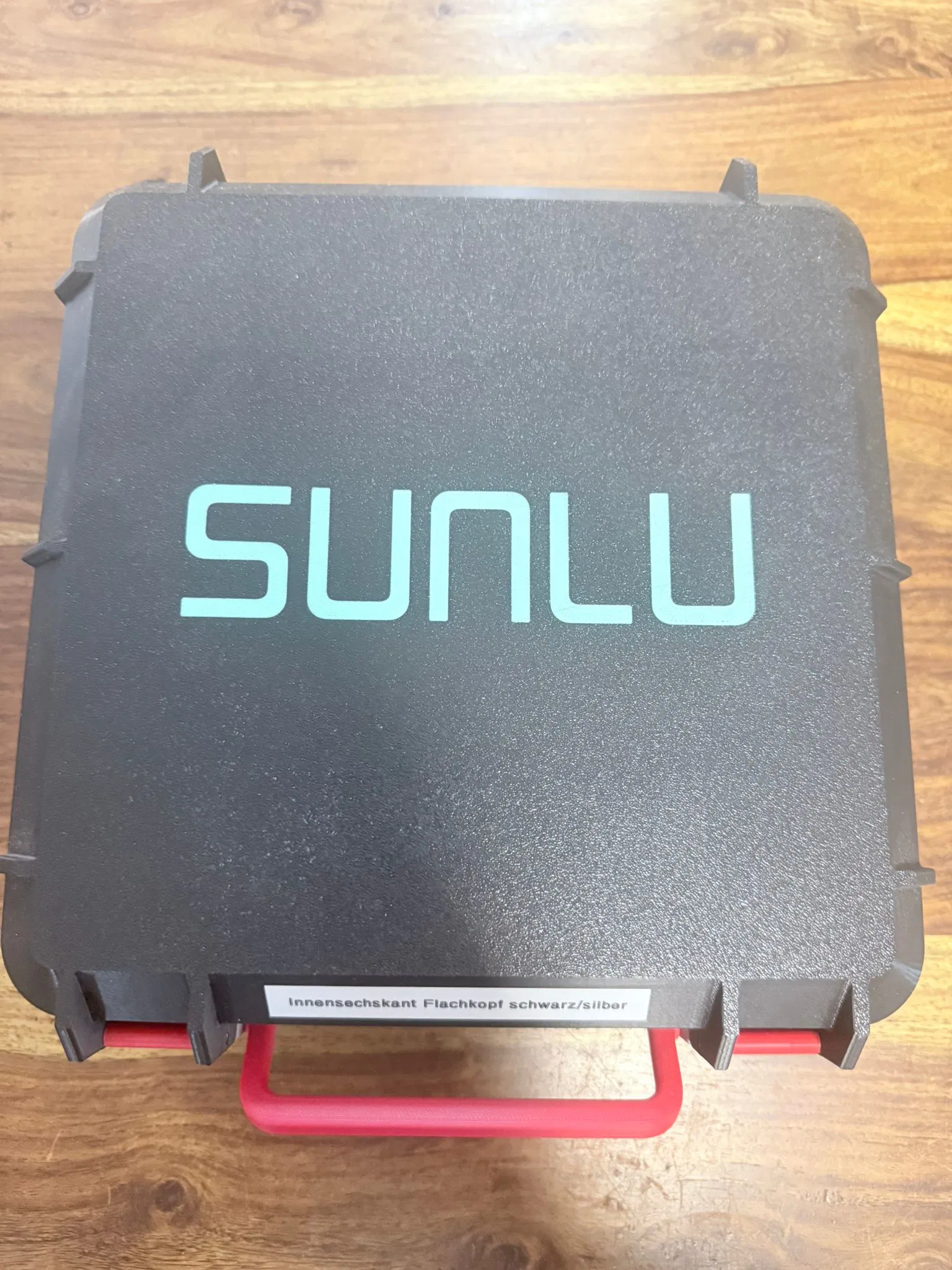

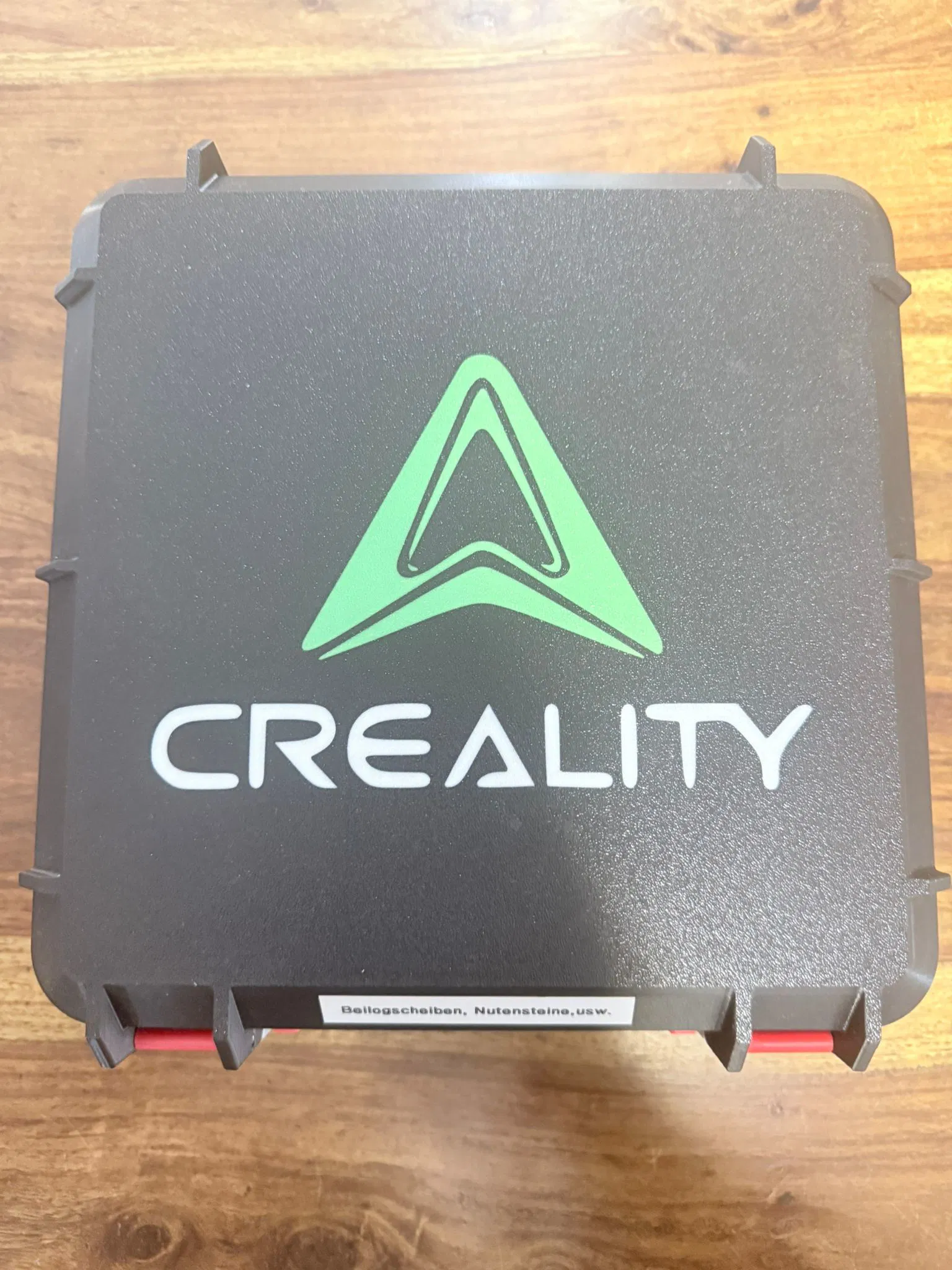

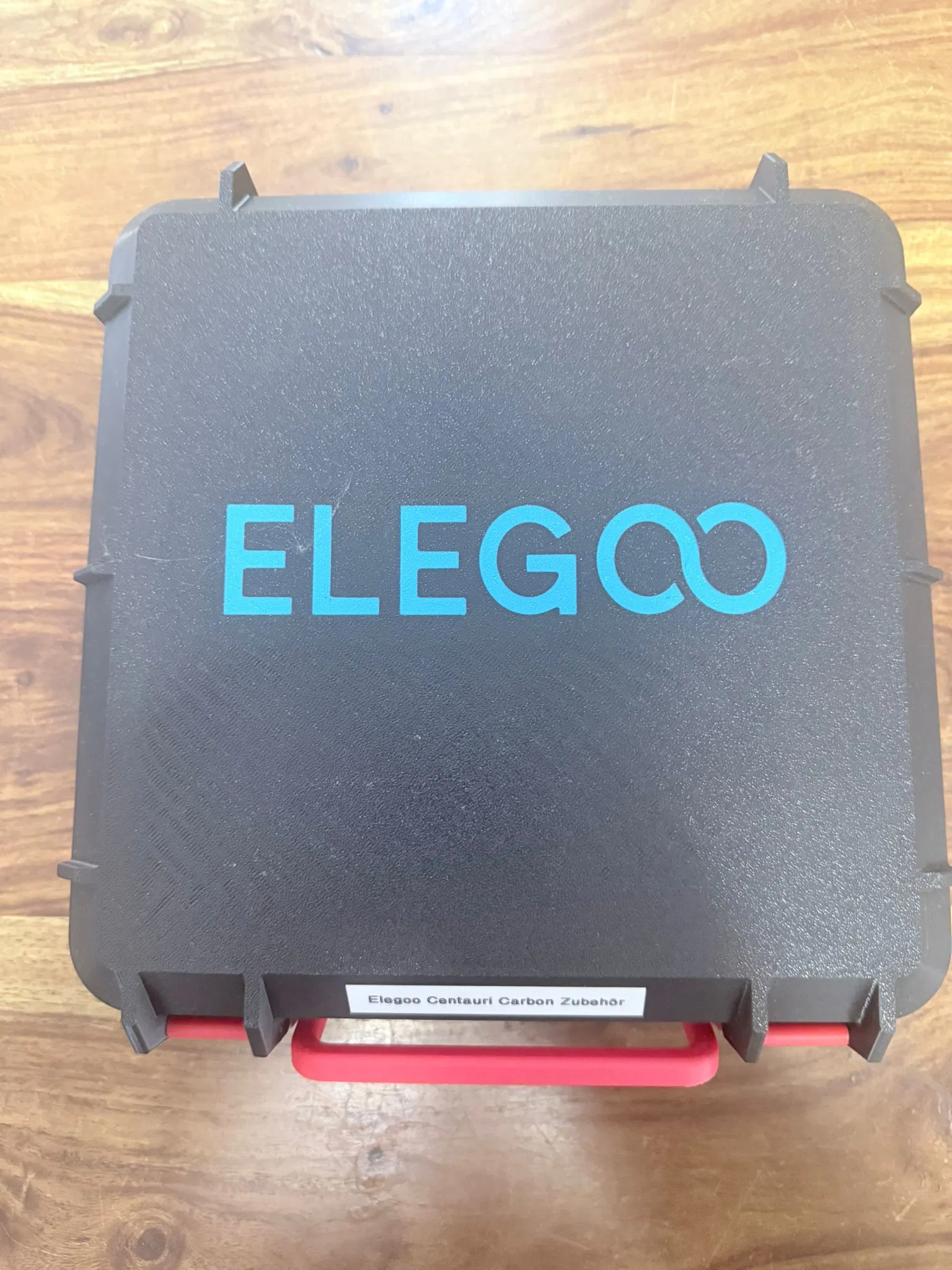

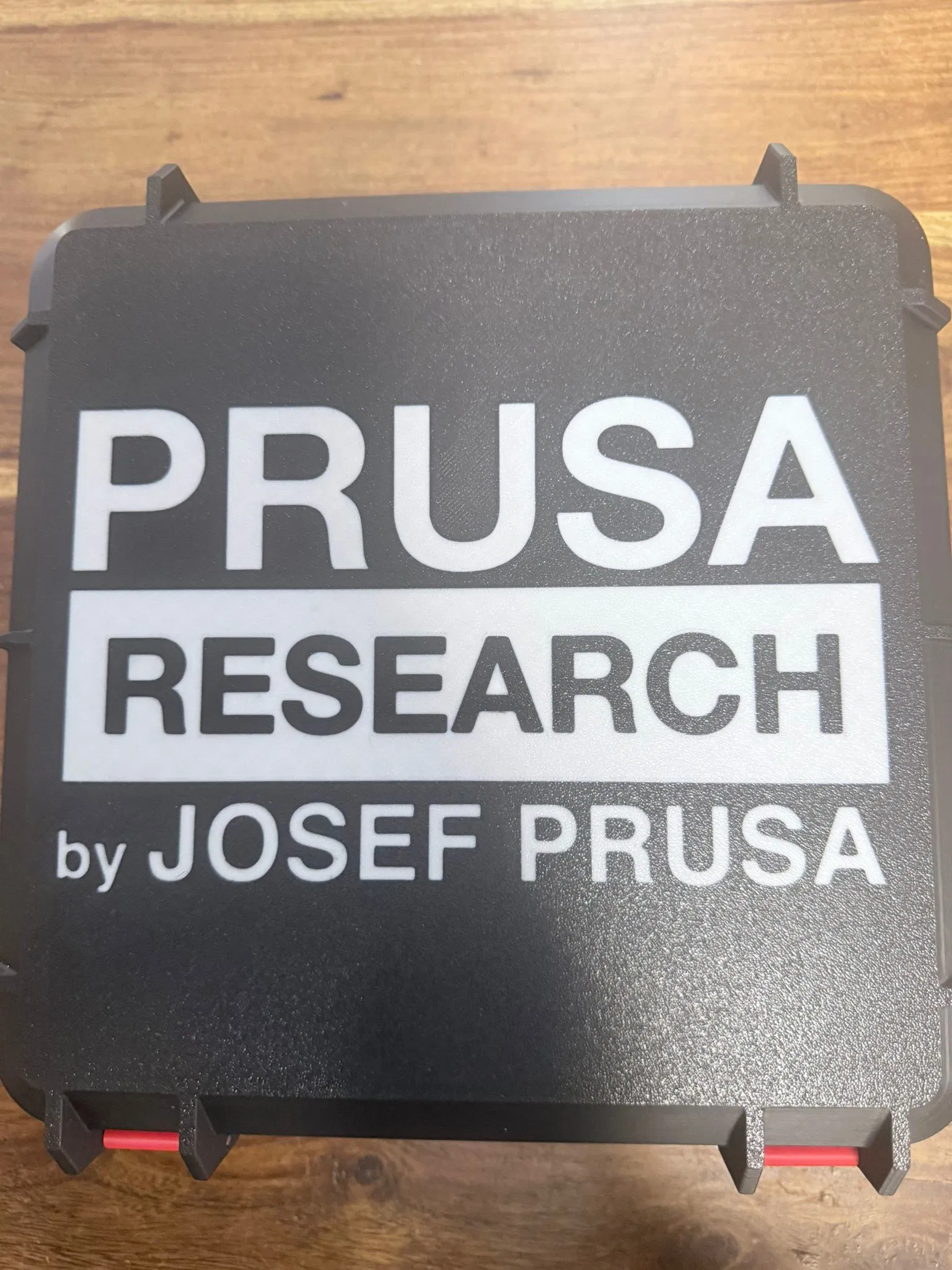

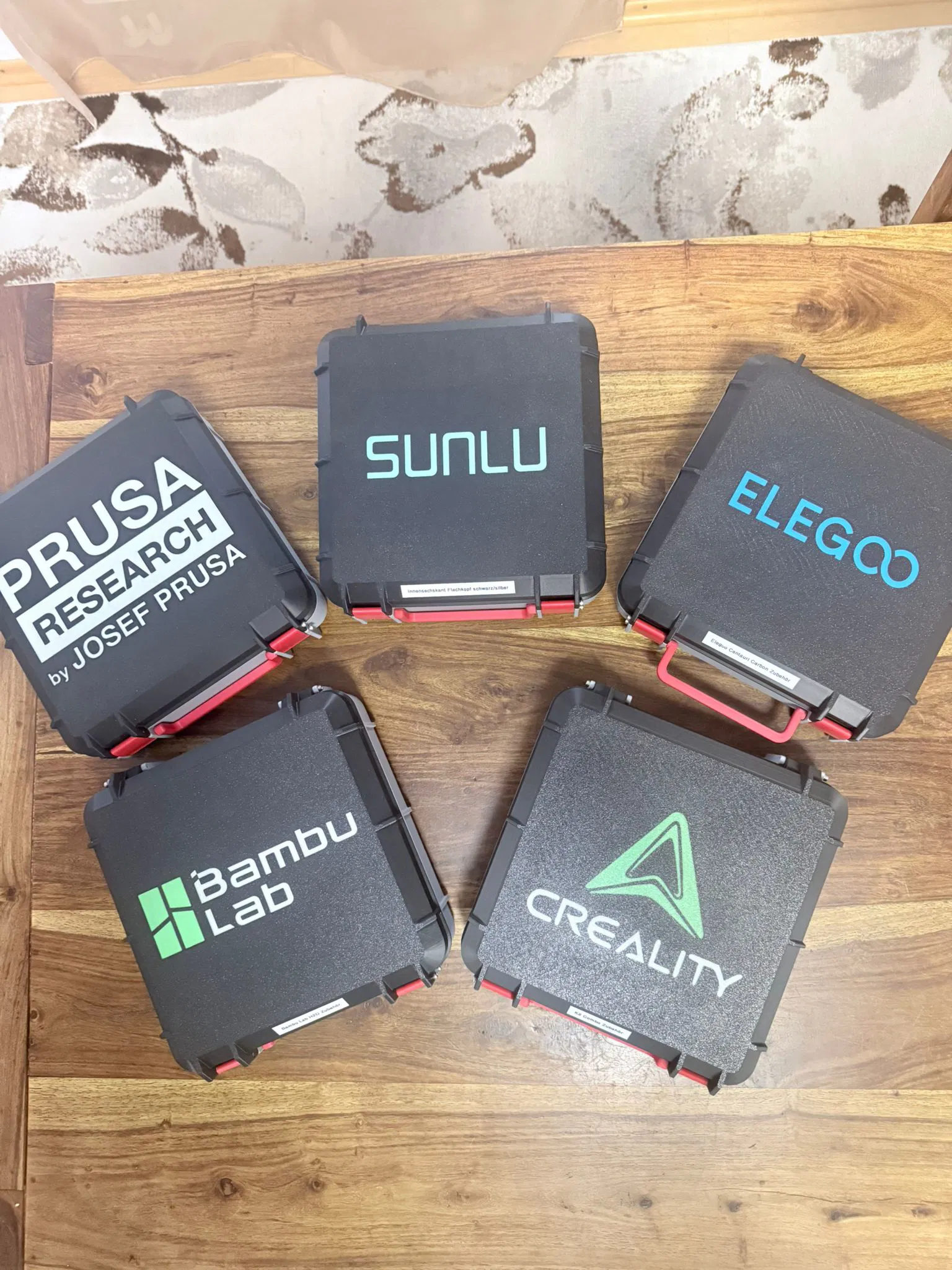

Một lưu ý cuối: tất cả các logo trên nắp thùng chỉ mang tính chất trang trí, không nhằm mục đích thương mại. Hy vọng các chủ sở hữu bản quyền cảm thấy hài lòng với sự quảng bá miễn phí này.
