Stealth Press 1S – Cánh tay cho ray MGN9H

Stealth Press 1S – Cánh tay cho ray MGN9H

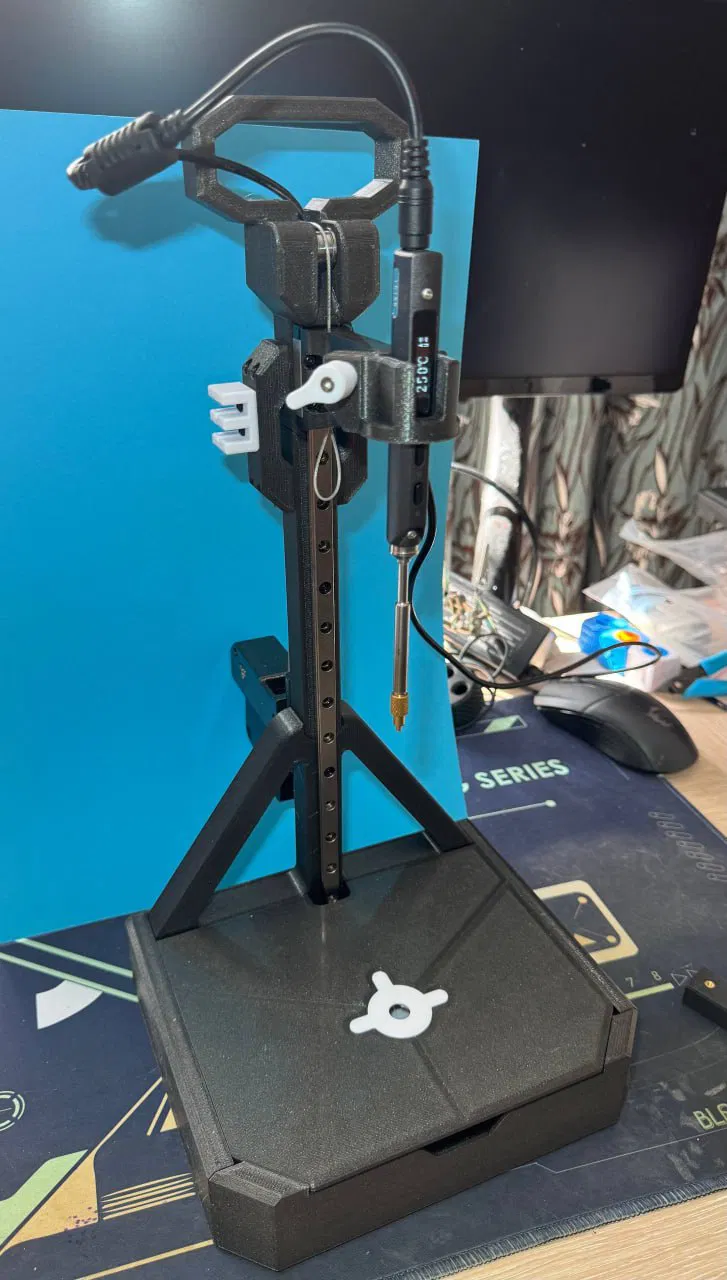

Đây là phiên bản tùy biến (remix) của bộ phận cánh tay cho dụng cụ chèn nhiệt (heat set insert tool) Stealth Press 1S.

Thiết kế gốc vốn được làm cho ray và con trượt MGN12H. Vì mình đang có sẵn con trượt MGN9H cùng thanh ray 315 mm, nên mình đã chỉnh sửa lại phần cánh tay để có thể sử dụng với hệ thống MGN9.

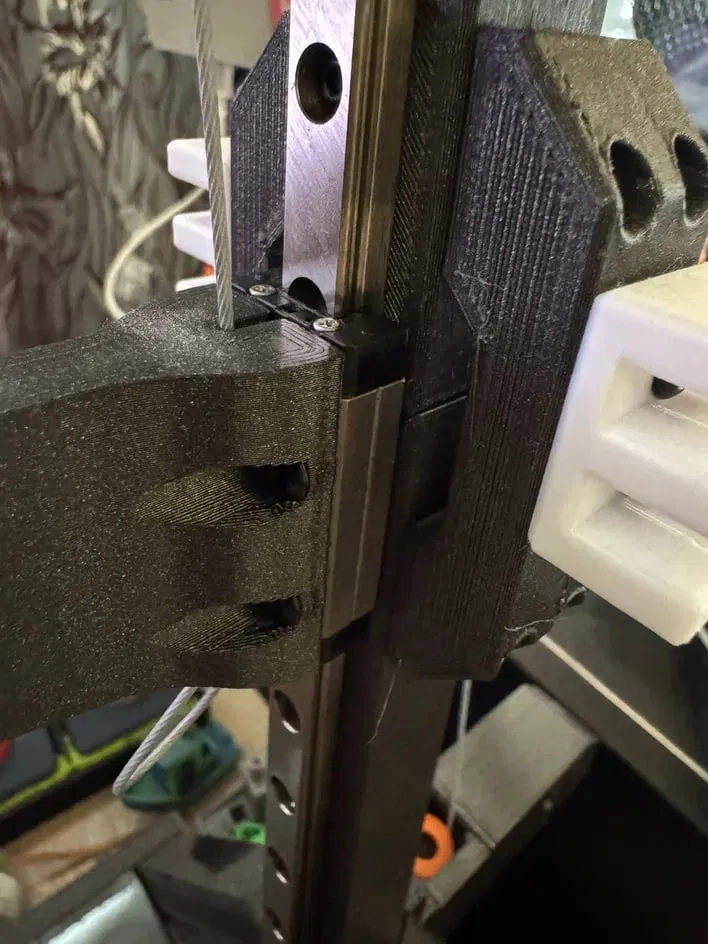

Hình dáng của cánh tay đã được điều chỉnh để khớp với con trượt MGN9H, trong khi vẫn giữ nguyên vị trí lỗ bắt vít như thiết kế gốc dành cho ray MGN12.

Do khoảng cách lỗ của ray MGN9 và MGN12 hơi khác nhau, chỉ có ba lỗ bắt vít là khớp với ray MGN9. Tuy nhiên, trong thực tế thì độ cứng vững vẫn hoàn toàn đảm bảo cho cấu hình của mình.

Cấu hình đã thử nghiệm:

• Ray: MGN9 – 315 mm
• Con trượt: MGN9H

Chỉ có bộ phận cánh tay được thay đổi. Tất cả các linh kiện khác, anh em cứ sử dụng theo mẫu Stealth Press 1S nguyên bản nhé.

Nếu bản remix này giúp ích cho anh em, đừng ngần ngại chia sẻ hình ảnh sản phẩm đã hoàn thiện (make) nhé!
