Giá đỡ ống phun cho bình xịt với nam châm nhúng 6x3mm

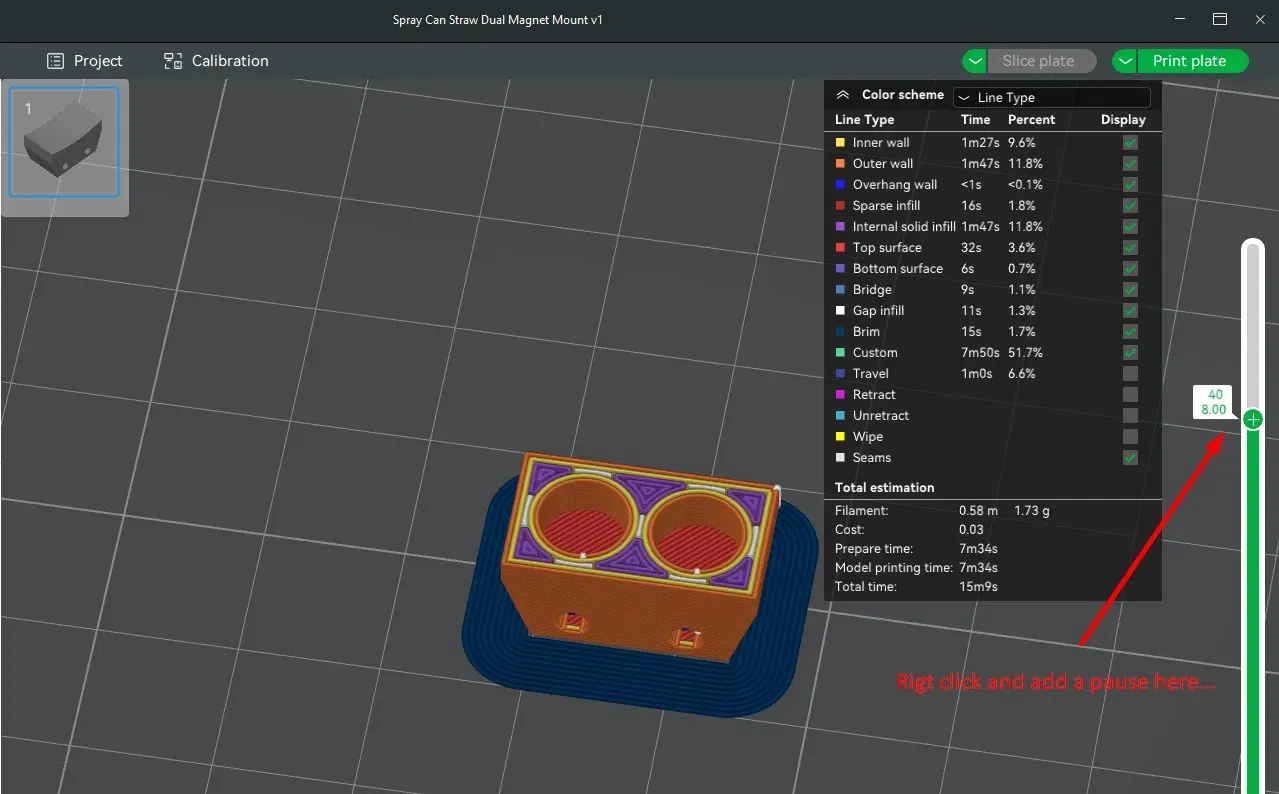

Tôi đã thấy nhiều loại giá đỡ ống hút từ tính trên mạng nhưng không cái nào cung cấp ứng dụng nhúng cho nam châm "in 3D" tiêu chuẩn 6mm x 3mm. Tất cả đều yêu cầu phải được ép vào hoặc dán và sẽ bị lỏng hoặc mất. Tôi muốn một cái gì đó chắc chắn và sẽ không bao giờ bị lỏng. Với khả năng tạm dừng bản in được tích hợp vào Bambu Studio và eSlicer, với chiều cao lớp tiêu chuẩn .20 mm, bạn chỉ cần tạm dừng tại lớp 40 và đặt nam châm vào vị trí rồi tiếp tục in!

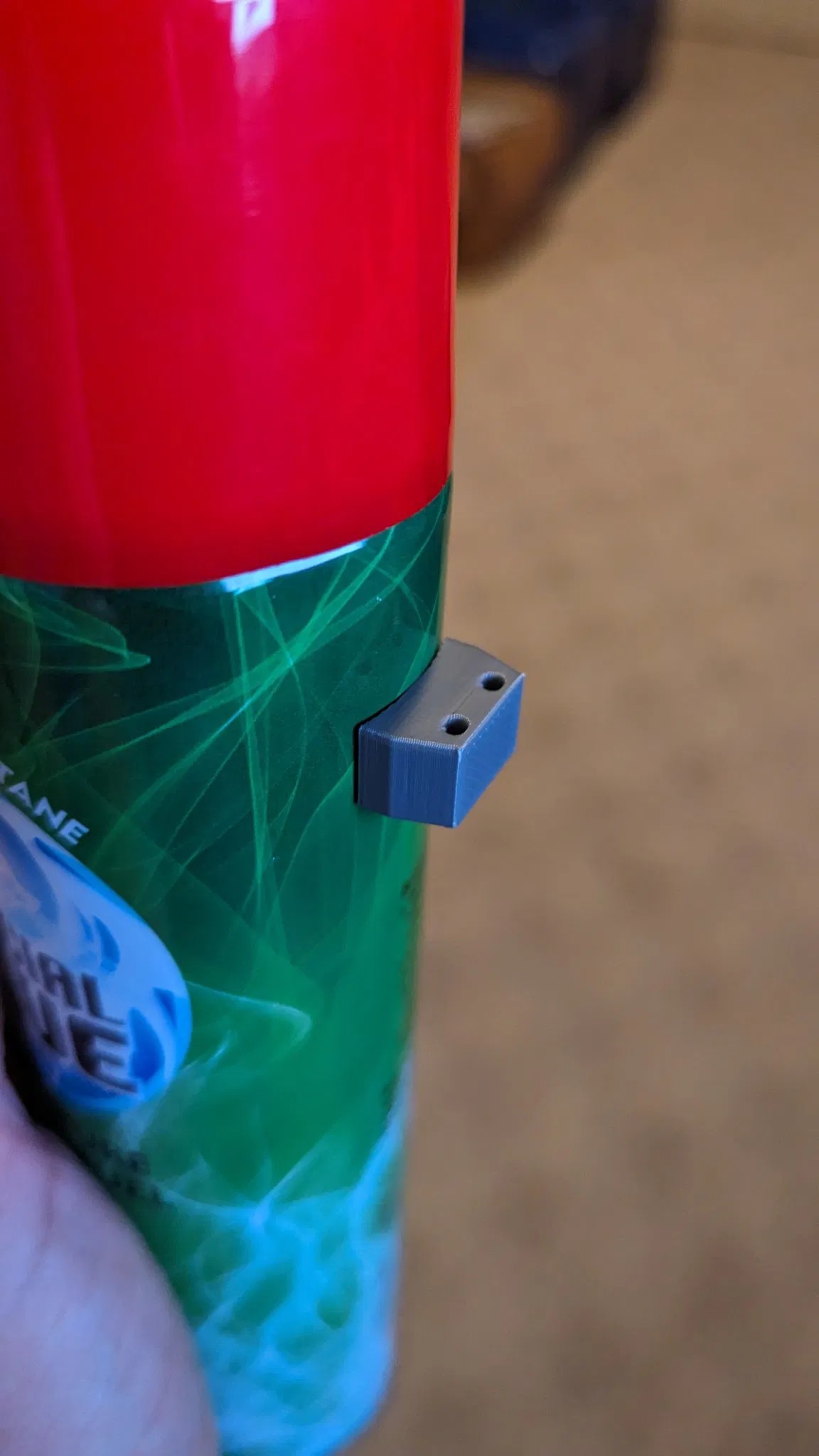

Tôi đã tạo không gian cho 2 nam châm và thiết lập độ cong của đáy cho đường kính 2.625 inch, đây là kích thước tiêu chuẩn của bình xịt sơn/WD-40/nước rửa phanh, vì vậy nó sẽ tự động căn chỉnh các ống hút theo chiều dọc trên bình cho bạn.

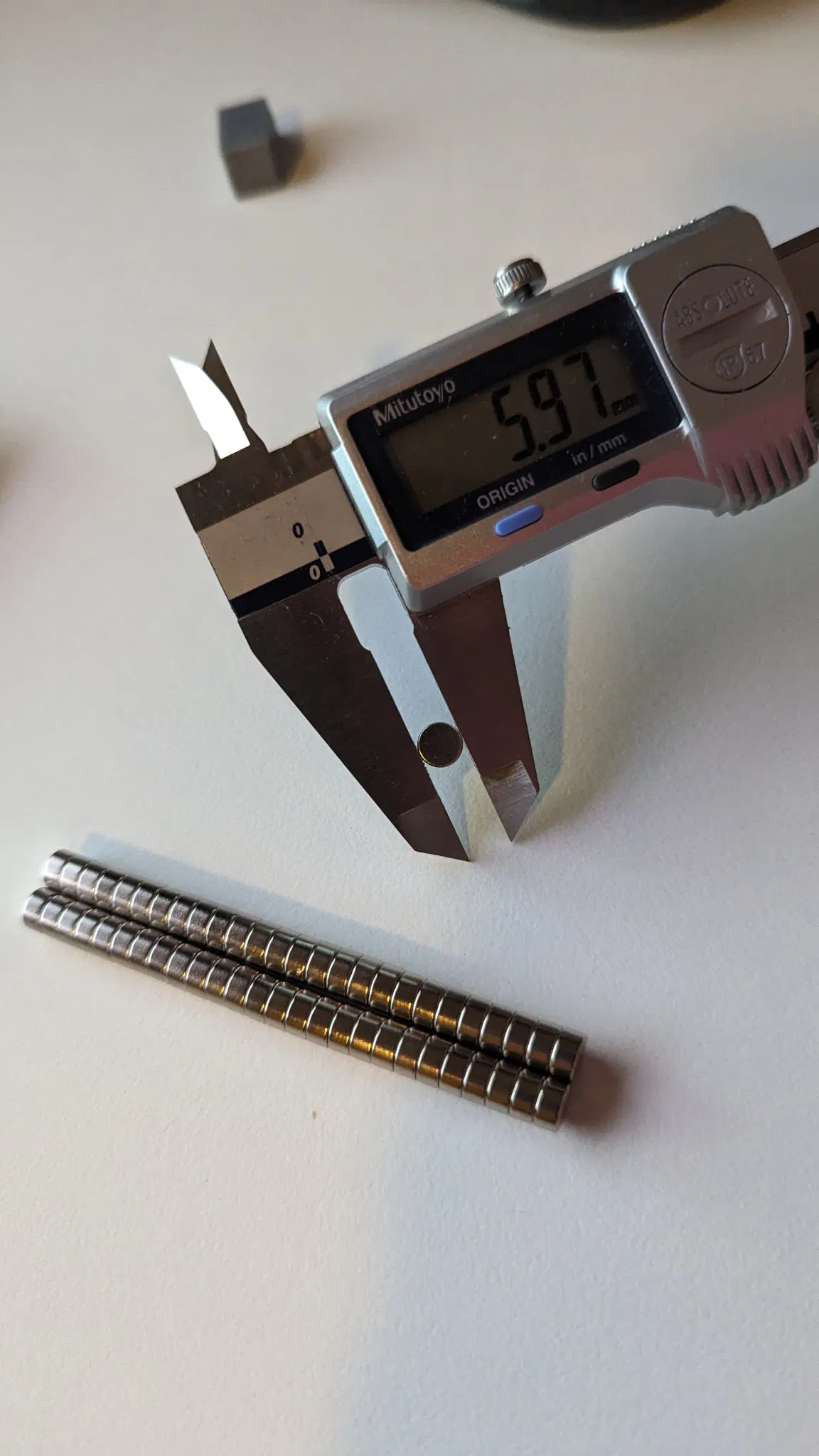

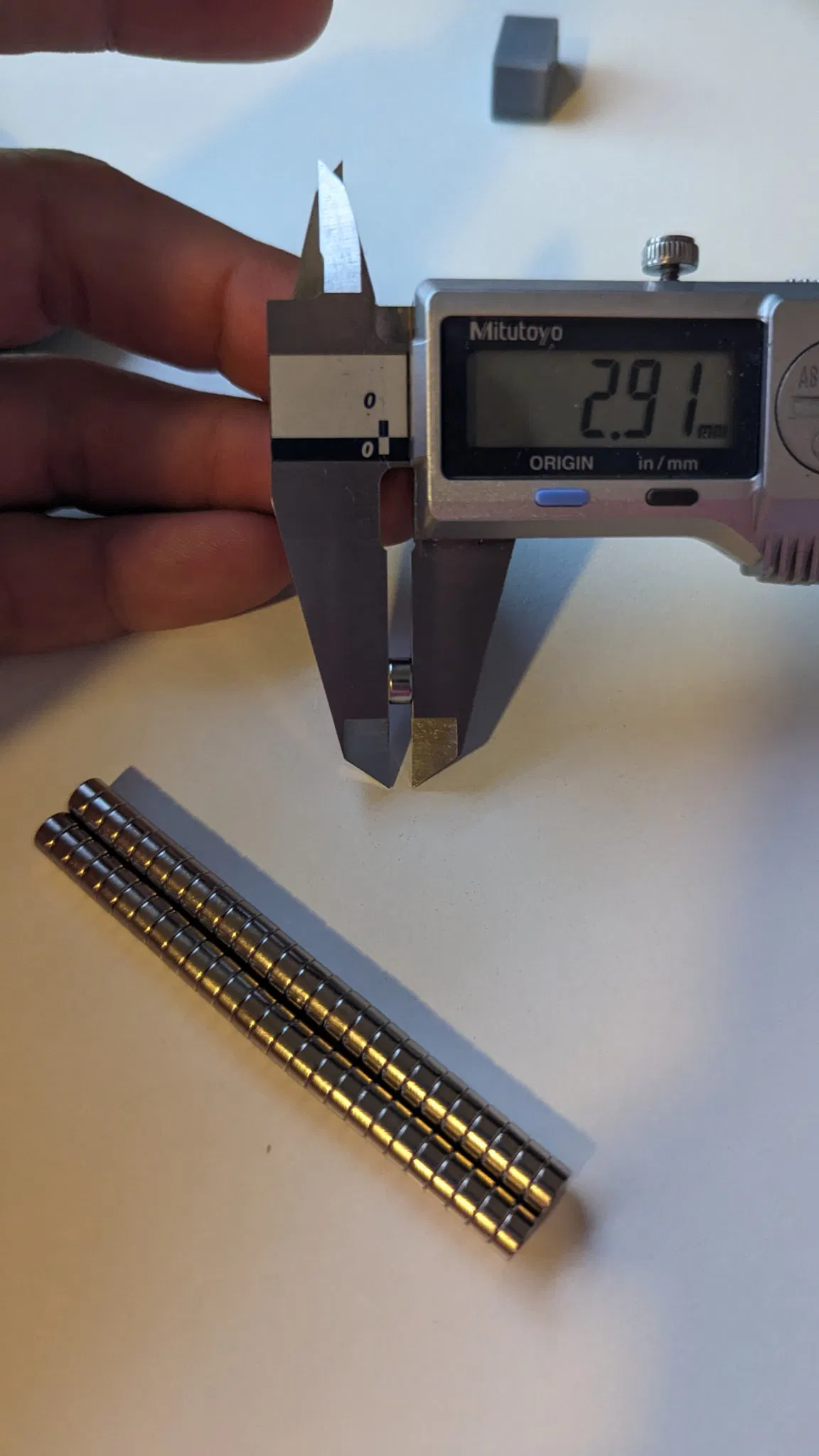

Tôi đã làm các lỗ nam châm vừa khít một chút để chúng không bị kéo ra khi đầu phun in qua chúng.

Các lỗ ống hút đều được thiết lập ở kích thước 2.2mm.

Giá đỡ ống hút đơn là một nguyên mẫu tối giản nhưng tôi cảm thấy rằng nó cần bám chắc hơn một chút, đó là lý do tại sao tôi đã thiết kế lại giá đỡ hai mảnh…
