Gá lắp nguồn MeanWell RS-25-5 cho Voron V0(.1)
Giải pháp gá lắp bộ nguồn MeanWell RS-25-5 thay thế vị trí của bộ chuyển đổi DC-DC trên máy in Voron V0(.1). Thiết kế ôm sát thanh nhôm 1515 cực kỳ chắc chắn, kèm theo thông số in tiêu chuẩn Voron và danh sách ốc vít chi tiết để anh em dễ dàng thực hiện.
21
Lượt Xem
1
Lượt Thích
1
Lượt Tải
Cập Nhật Mar 14, 2026
Mô tả

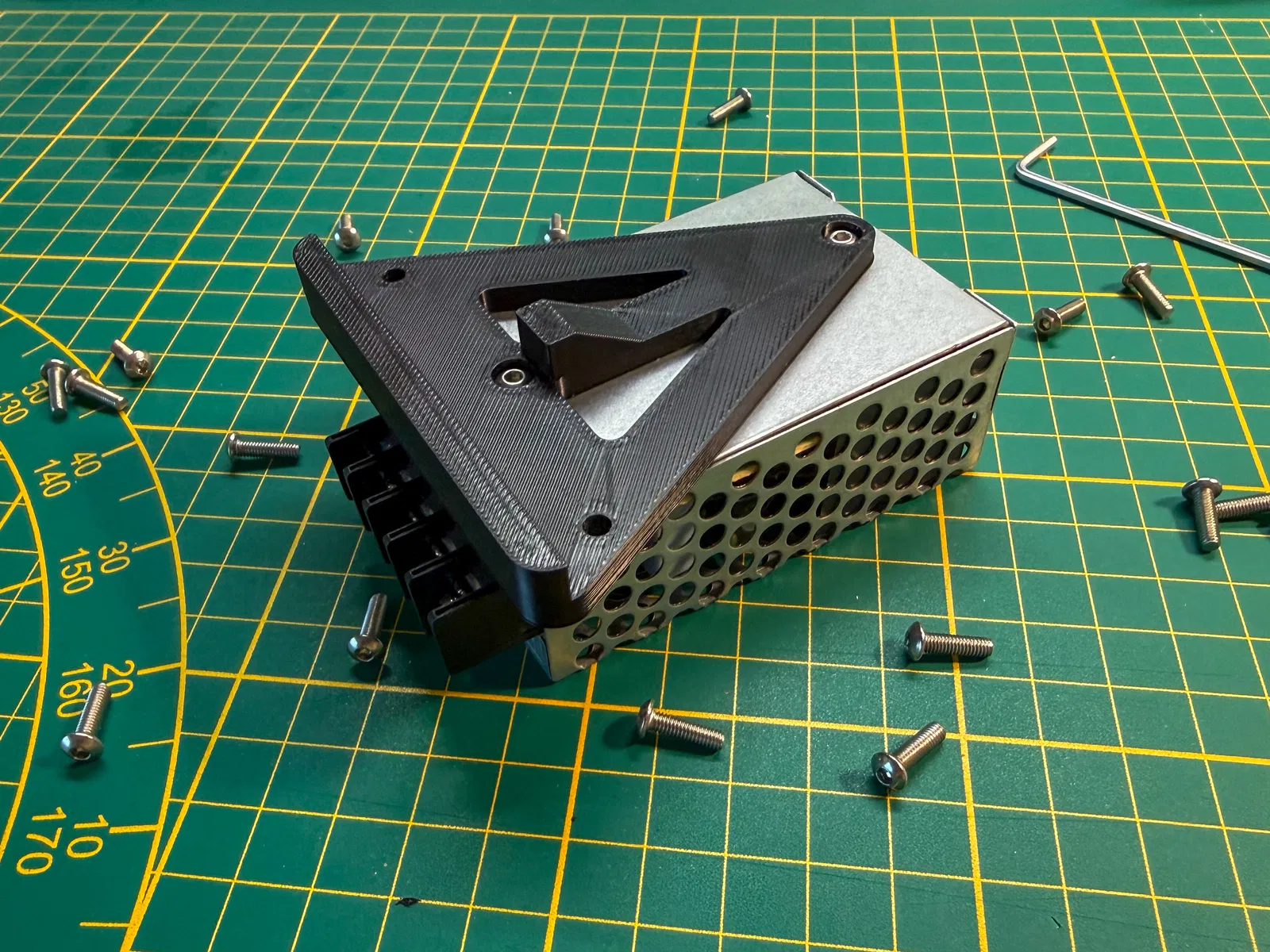

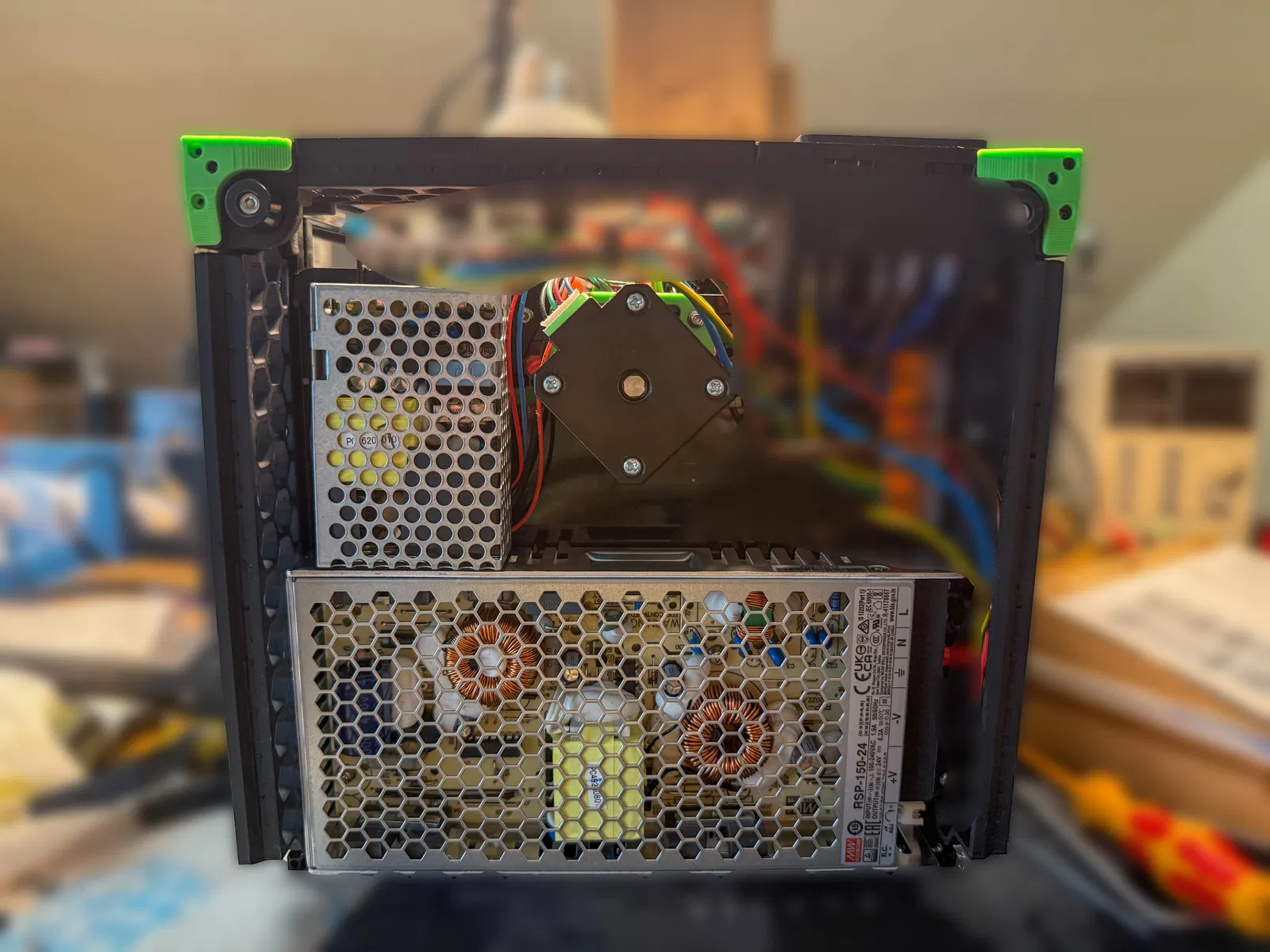

Gá lắp nguồn MeanWell RS-25-5 vào vị trí của bộ chuyển đổi DC-DC cũ.
Phần gá này bao quanh thanh nhôm 1515 để đỡ bộ nguồn PSU. Mình thấy nó rất chắc chắn, không hề bị võng hay lỏng lẻo chút nào.
Hướng dẫn in
Cấu hình in mặc định theo chuẩn Voron:
- Chất liệu: ABS/ASA
- Đường kính đầu phun: 0.4mm
- Chiều cao lớp in: 0.2mm
- Số tường (Walls): 4
- Số lớp trên/dưới: 5
- Độ đặc (Infill): 40%
Danh sách linh kiện (BOM)
| Loại ốc vít | Kích thước | Số lượng | Ghi chú |
|---|---|---|---|
| ISO 7380-1 (BHCS) | M3x8 | 2 | Để gắn vào thanh nhôm 1515 |
| ISO 7380-1 (BHCS) | M3x6 | 2 | Để gắn PSU vào gá. Theo datasheet của PSU, độ sâu lỗ ren là 3mm và phần gá dày 1.8mm. Với mình thì ốc 6mm vừa khít, nhưng bạn nên kiểm tra kỹ độ dài ốc trước khi lắp để tránh làm hỏng PSU. Bạn có thể cắt ngắn ốc hoặc tùy chỉnh lại file thiết kế CAD nếu cần. |
(cid:image_1)
