Giá đỡ công cụ kiểu Pháp cho tường cleat

Đây là gì

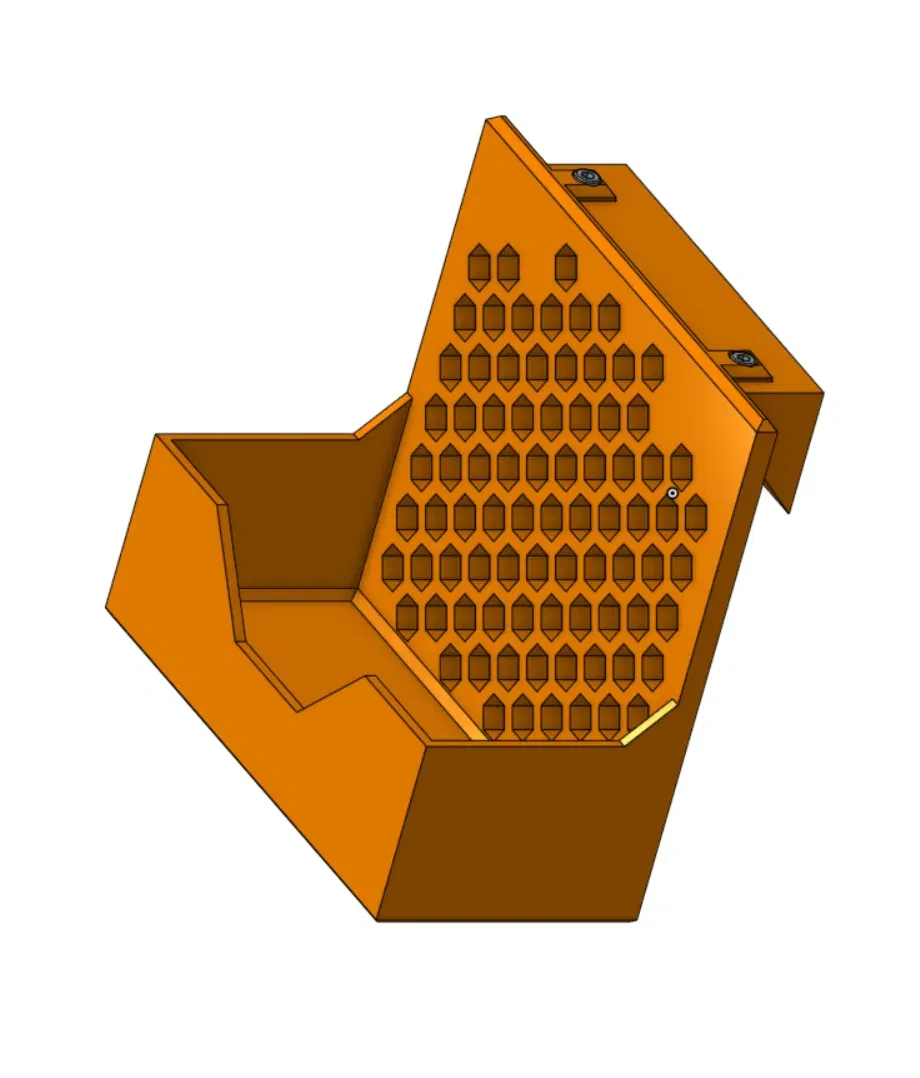

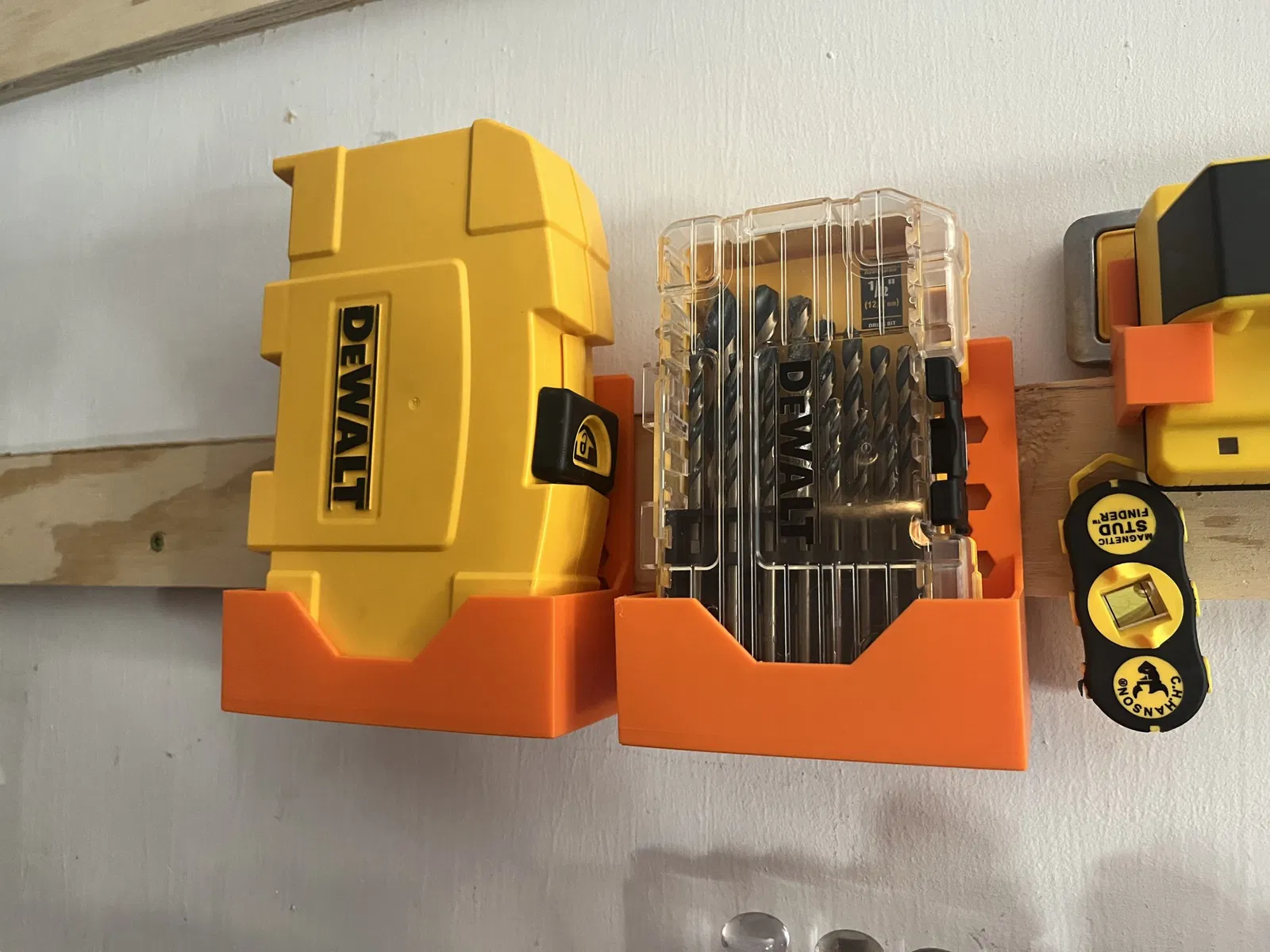

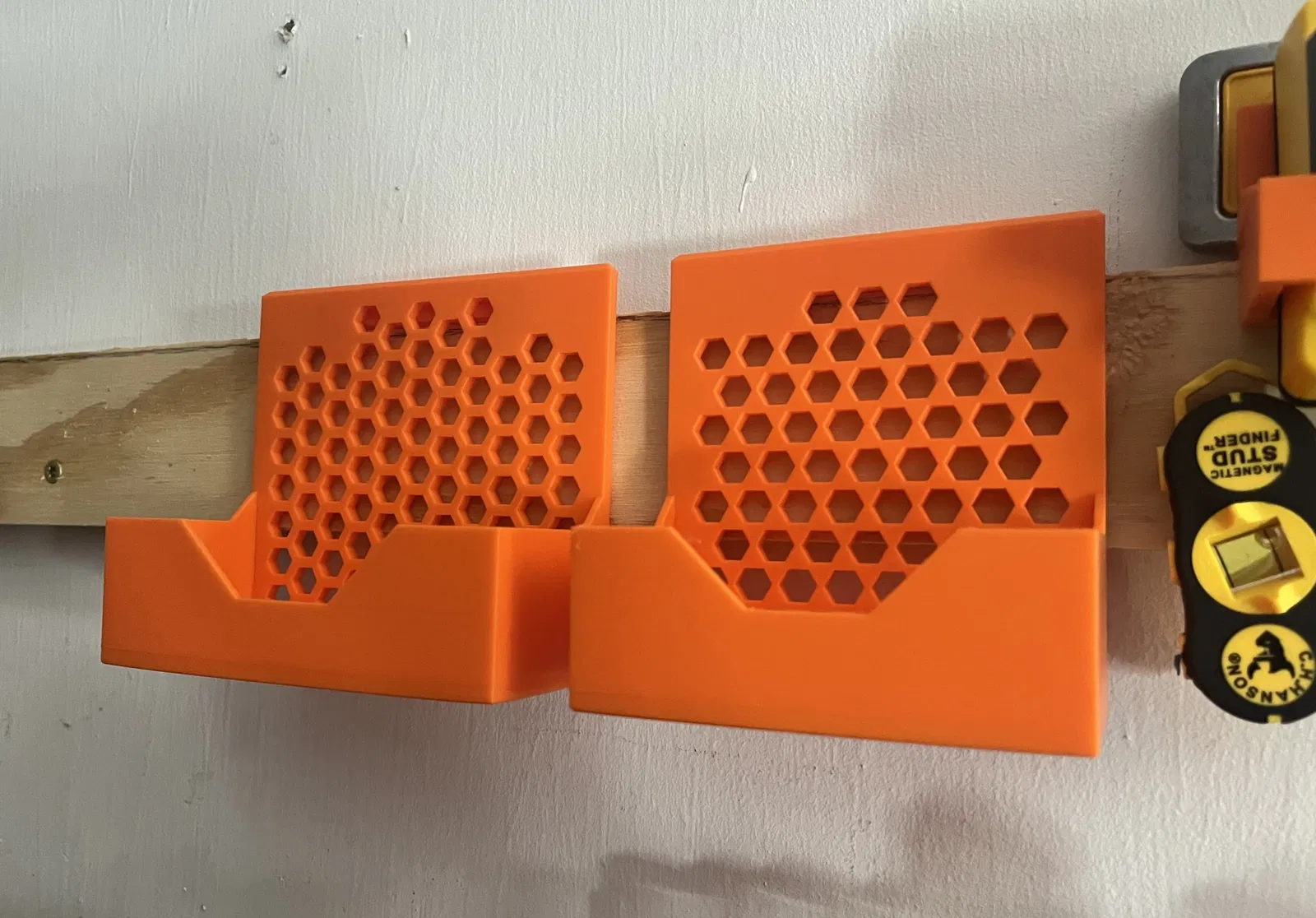

Đây là một bộ tổ chức mà tôi thiết kế cho tường công cụ cleat Pháp của tôi để lưu trữ hộp (và những thứ giống như hộp) trên tường.

Thiết kế này có thể điều chỉnh, bạn có thể tùy chỉnh nó trong OnShape để làm cho nó có bất kỳ kích thước nào bạn cần.

Nếu bạn muốn sử dụng kích thước hộp được cung cấp, hãy in Bộ giữ và một cleat phù hợp với hệ thống của bạn. Tôi đã cung cấp cleat ¾ inch và ½ inch.

Danh sách vật liệu

2x ốc vít Socket Cap M3 10mm

2x Đai ốc M3

In ấn

In ở độ cao lớp 0.3mm trong chế độ dự thảo của eSlicer.

Lắp ráp

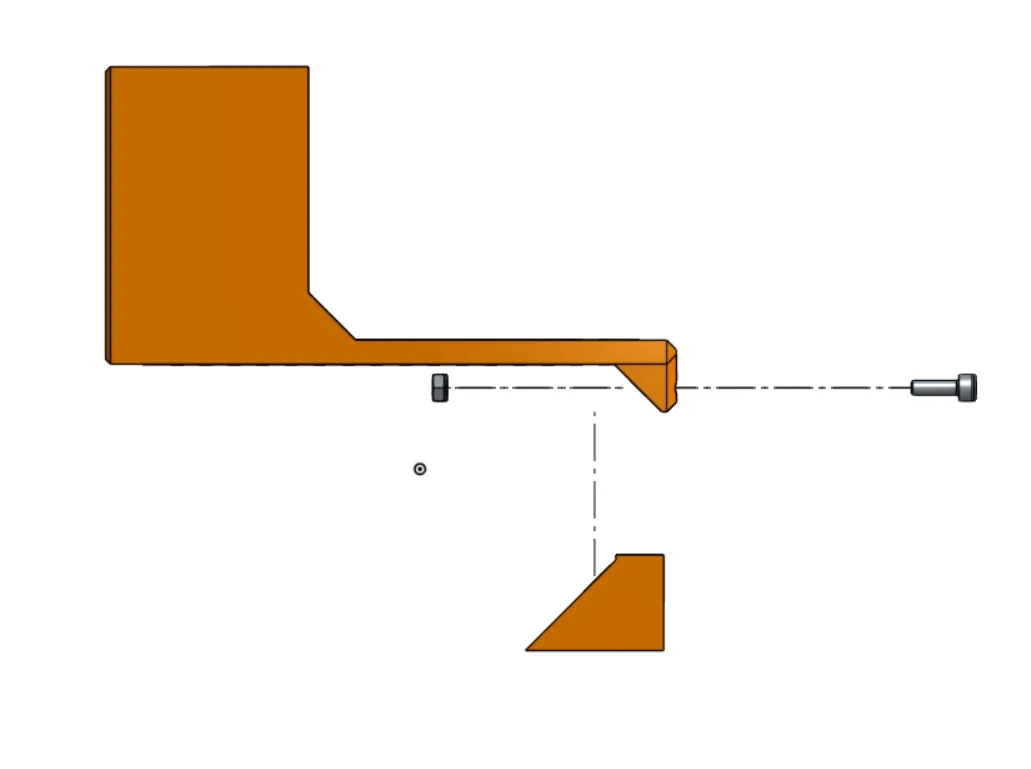

Chèn đai ốc vào cơ sở cleat, có thể giúp sử dụng một ốc vít M3 dài hơn để kéo nó vào vị trí.

Gắn cleat vào cơ sở bằng cách sử dụng các lỗ ở trên cùng.

Tùy chỉnh

Mở thiết kế trong OnShape: https://cad.onshape.com/documents/a0f1e0b6905cb49475c0ca97/w/e6c3d2f00e1de60ac3b6e01a/e/e19d0a6ec9eb7ecf36fd3fd4?renderMode=0&uiState=6508796564246d24c443d571

Sao chép vào không gian làm việc của bạn

Thay đổi các tham số để điều chỉnh kích thước:

OverallHeight - chiều cao từ đáy đến đỉnh. Bao gồm độ dày của nền.

OverallWidth - Chiều rộng của bên trong hộp. Không bao gồm độ dày của tường.

EdgeThickness - Độ dày của các bức tường dọc ở hai bên hộp.

BoxDepth - Độ sâu của bên trong hộp. Không bao gồm độ dày của tường.

BoxHeight - Chiều cao của khu vực hộp.

BaseThickness - Độ dày của sàn hộp.

CleatSize - Kích thước của hệ thống cleat.

Các bộ phận xuất khẩu nên được định hướng cho việc in.
