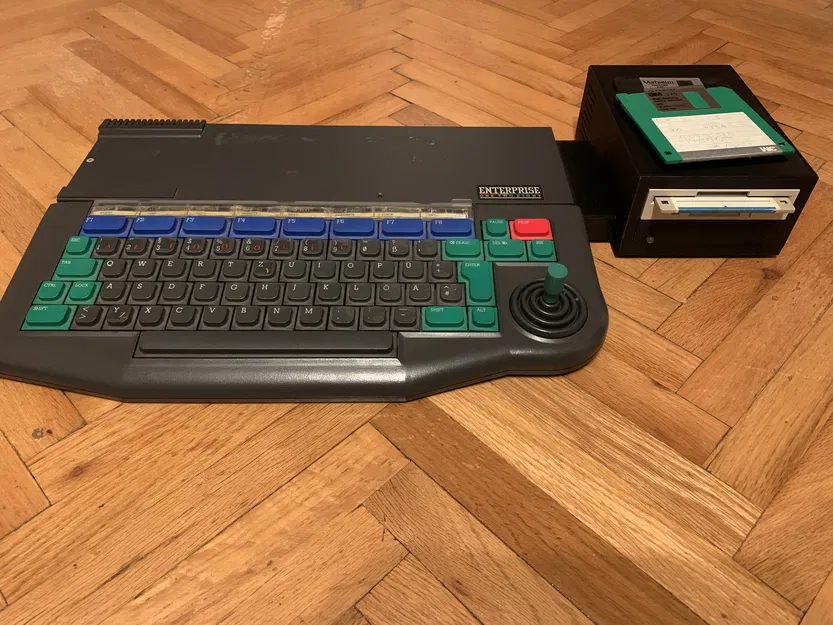

Khung gắn ổ đĩa mềm cho card EXDOS của pear dành cho Enterprise 128/64

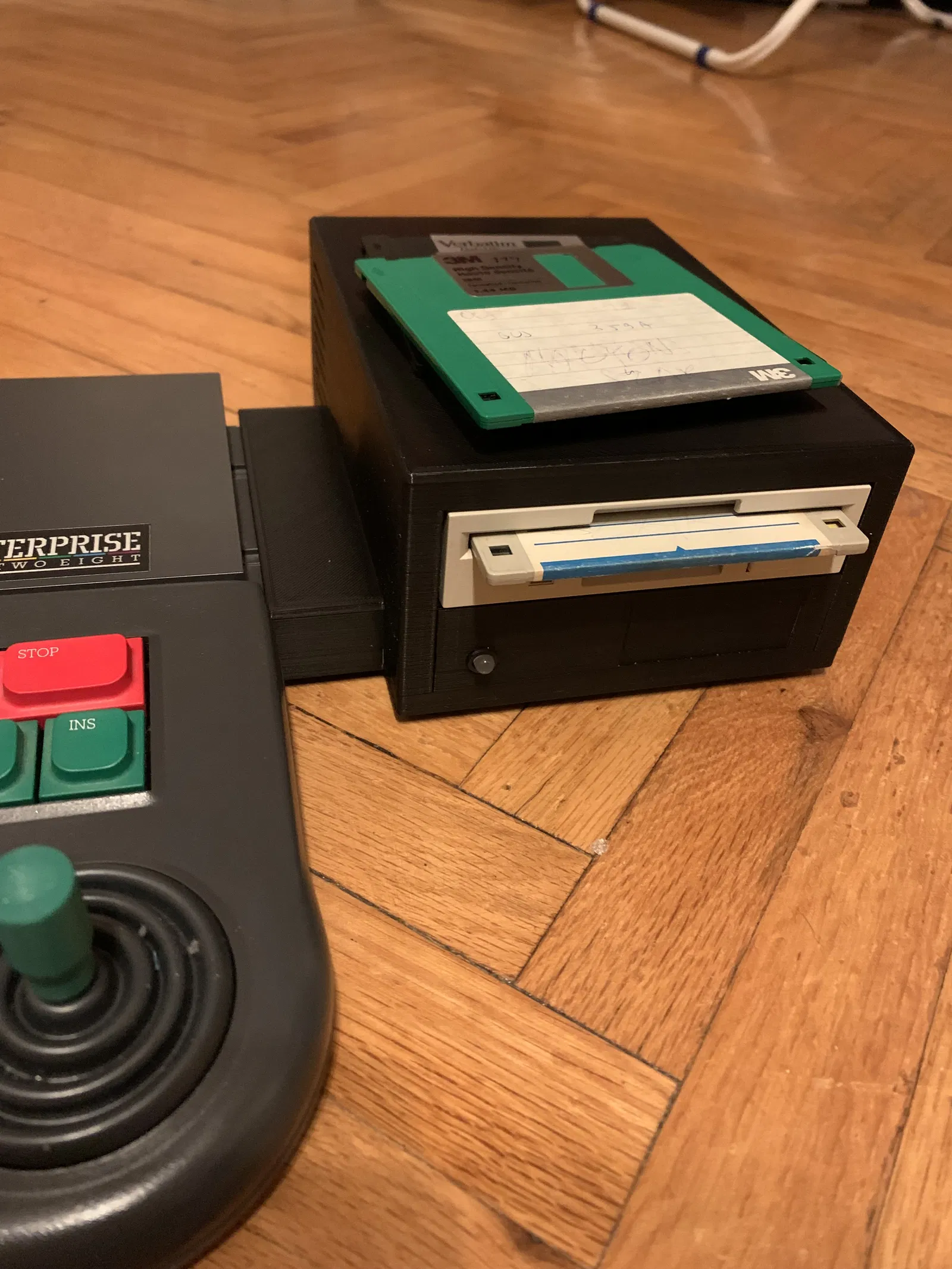

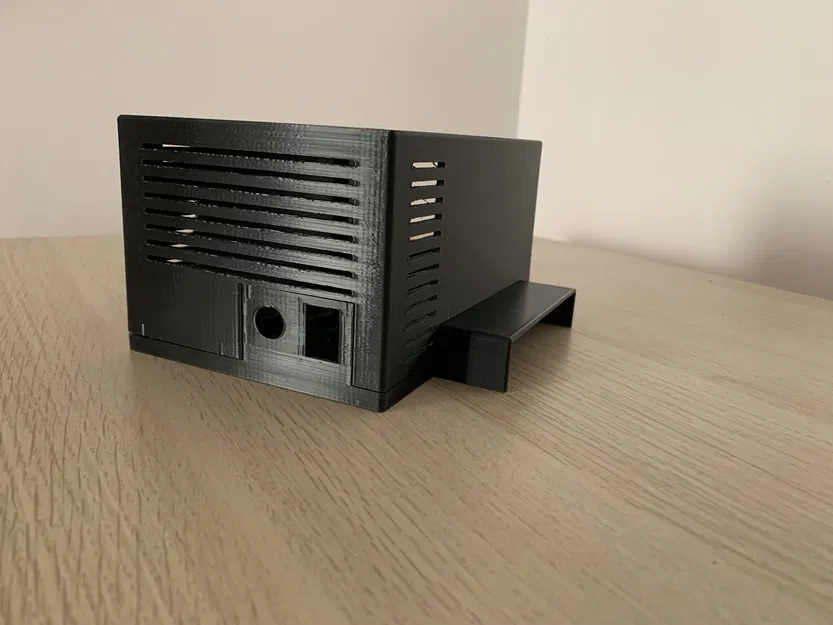

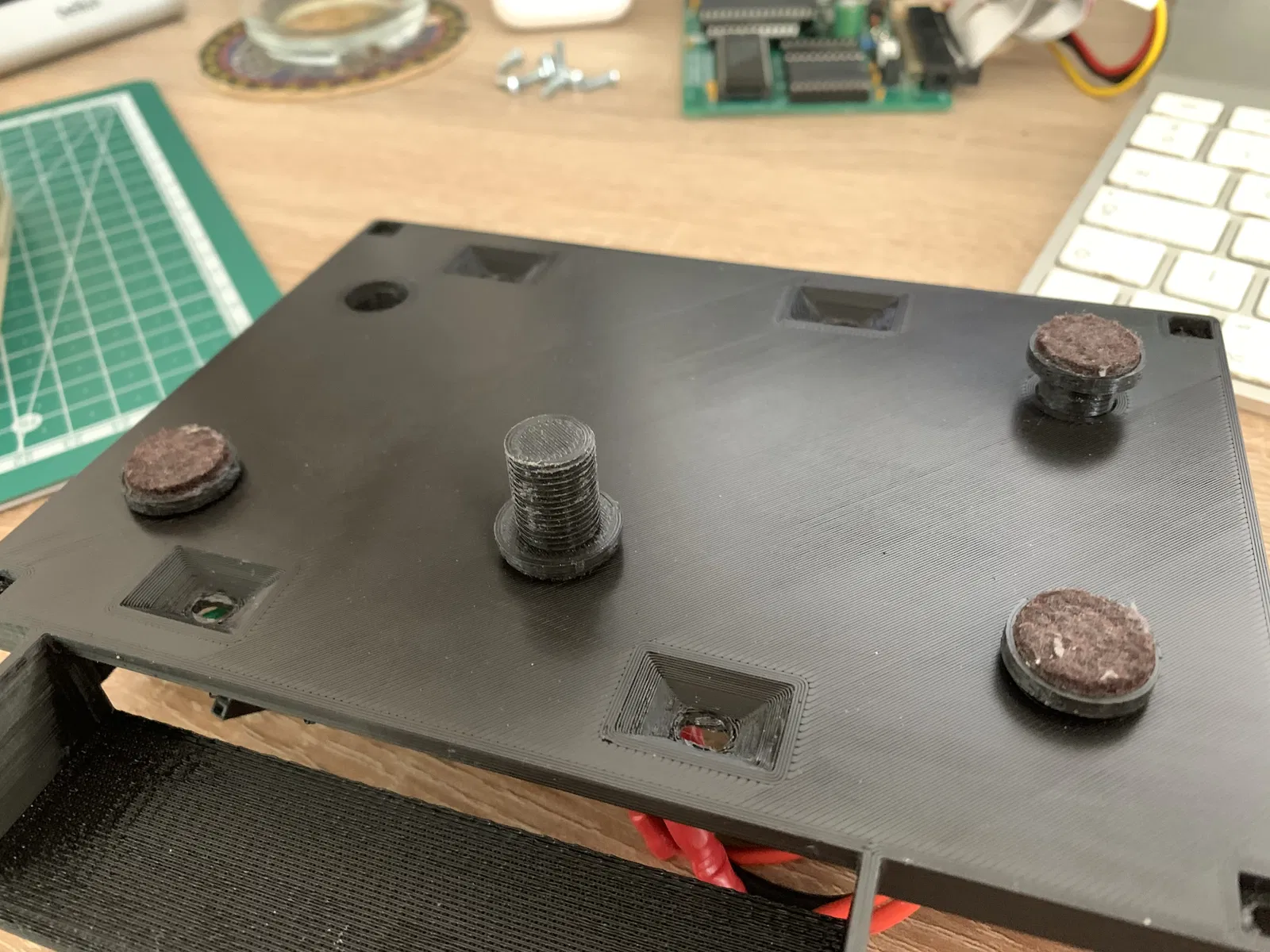

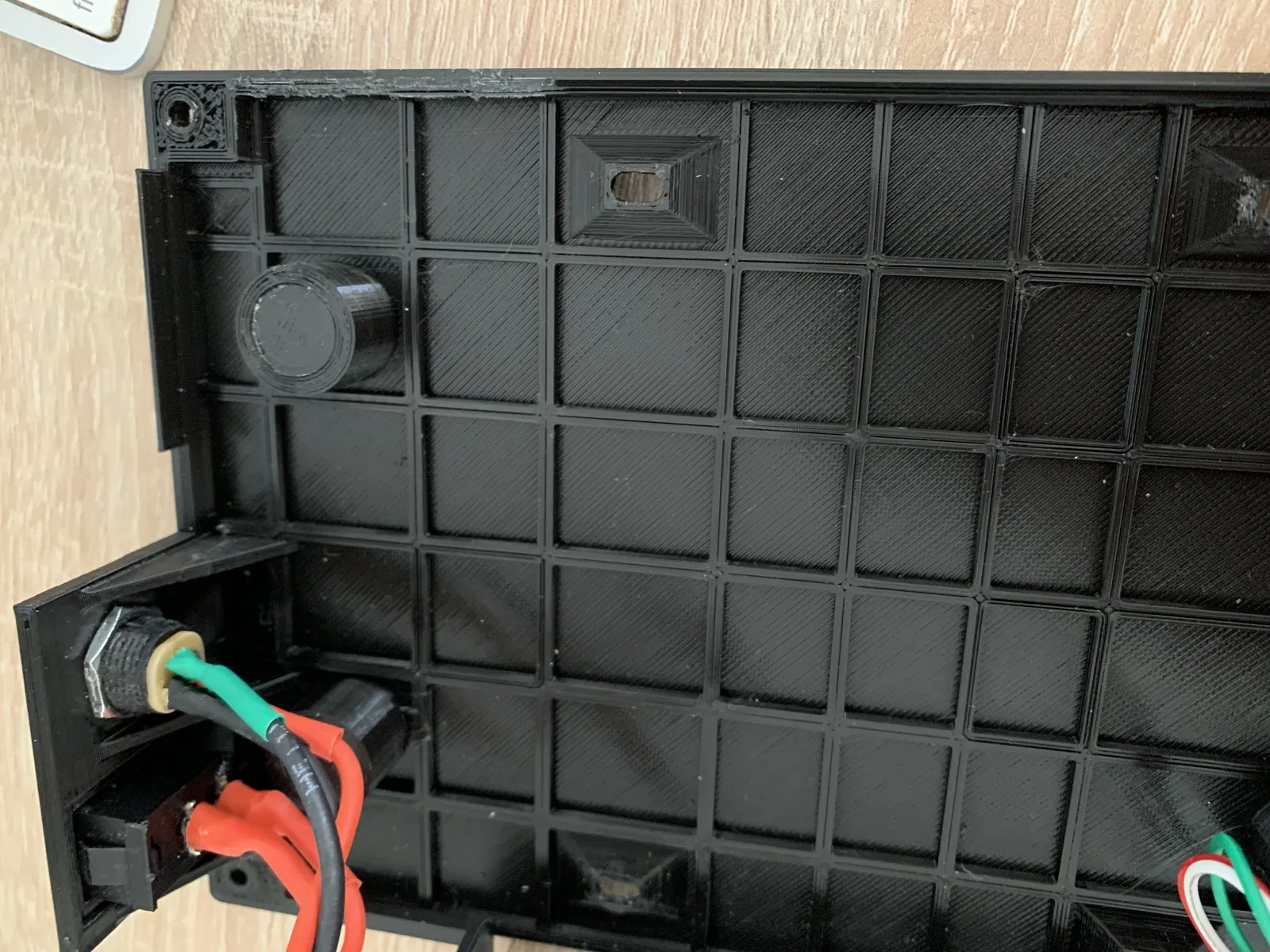

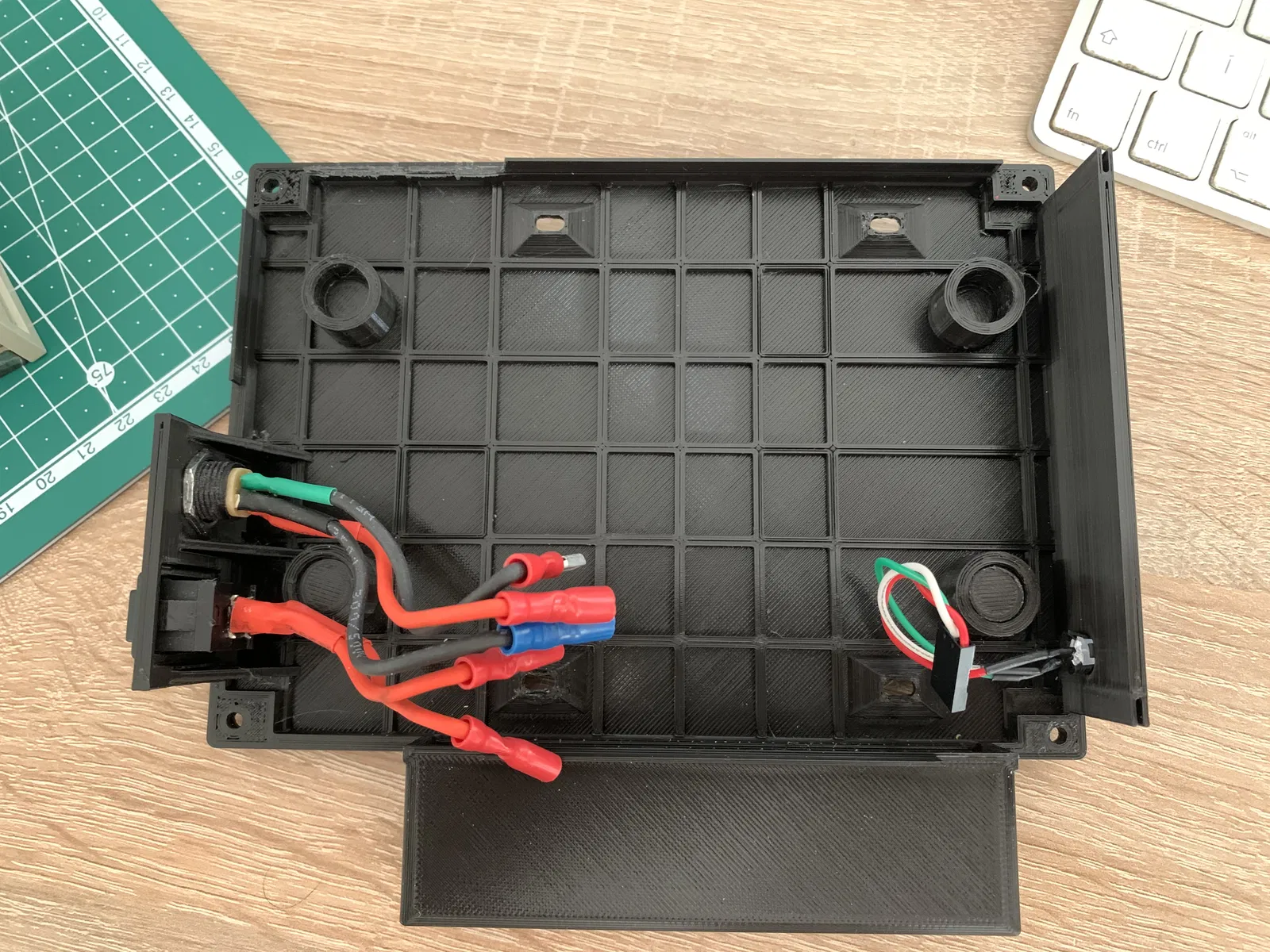

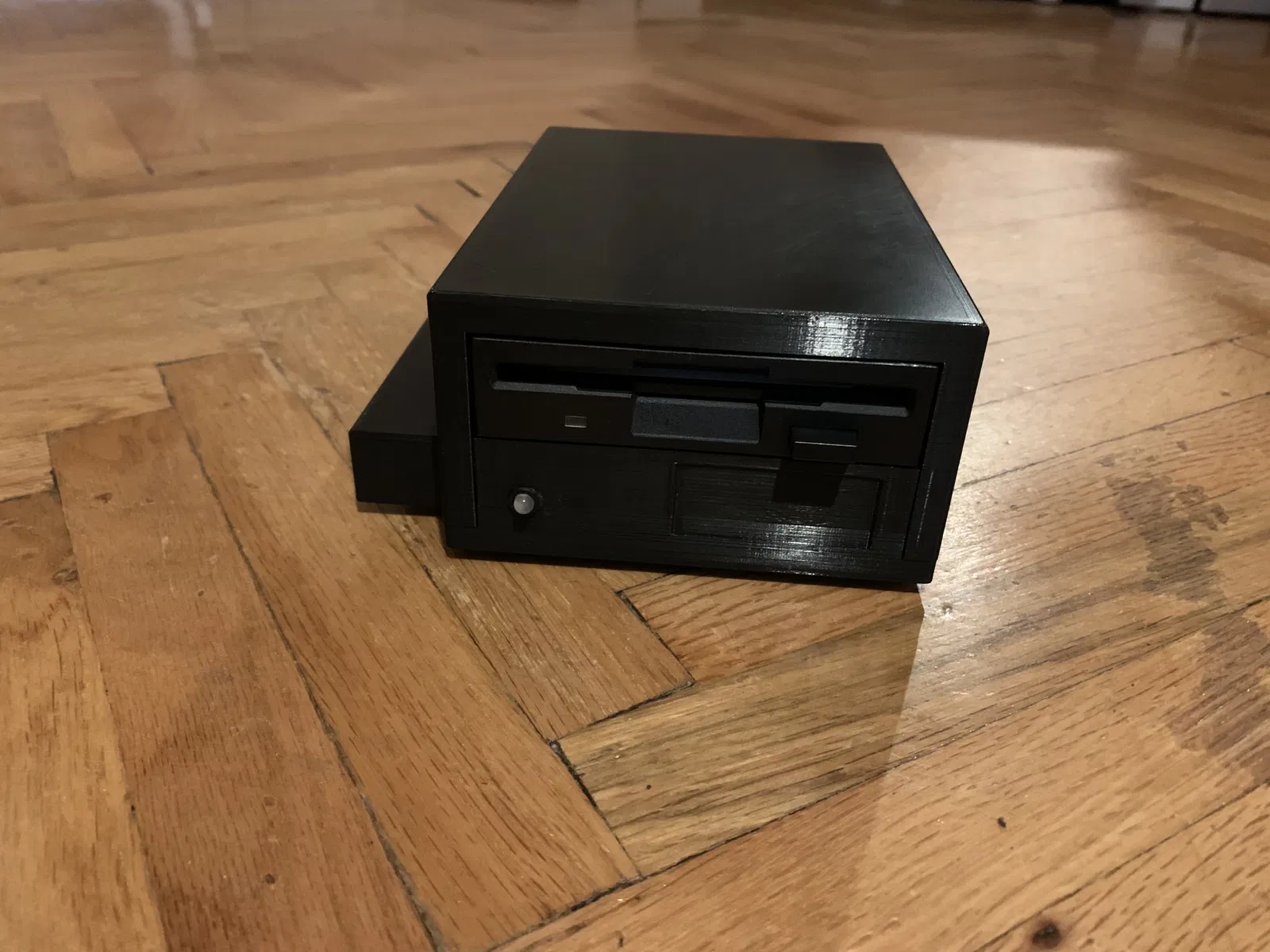

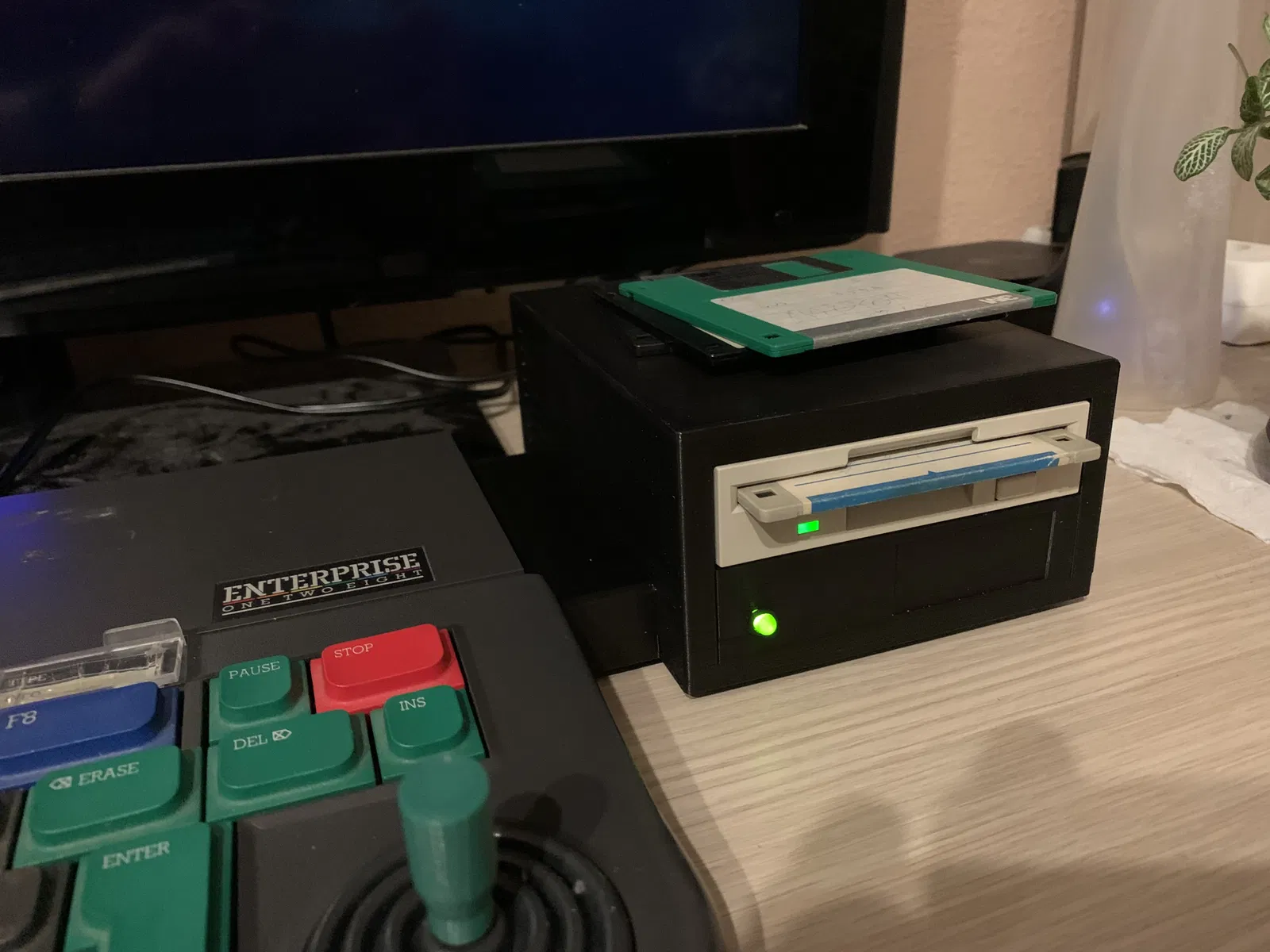

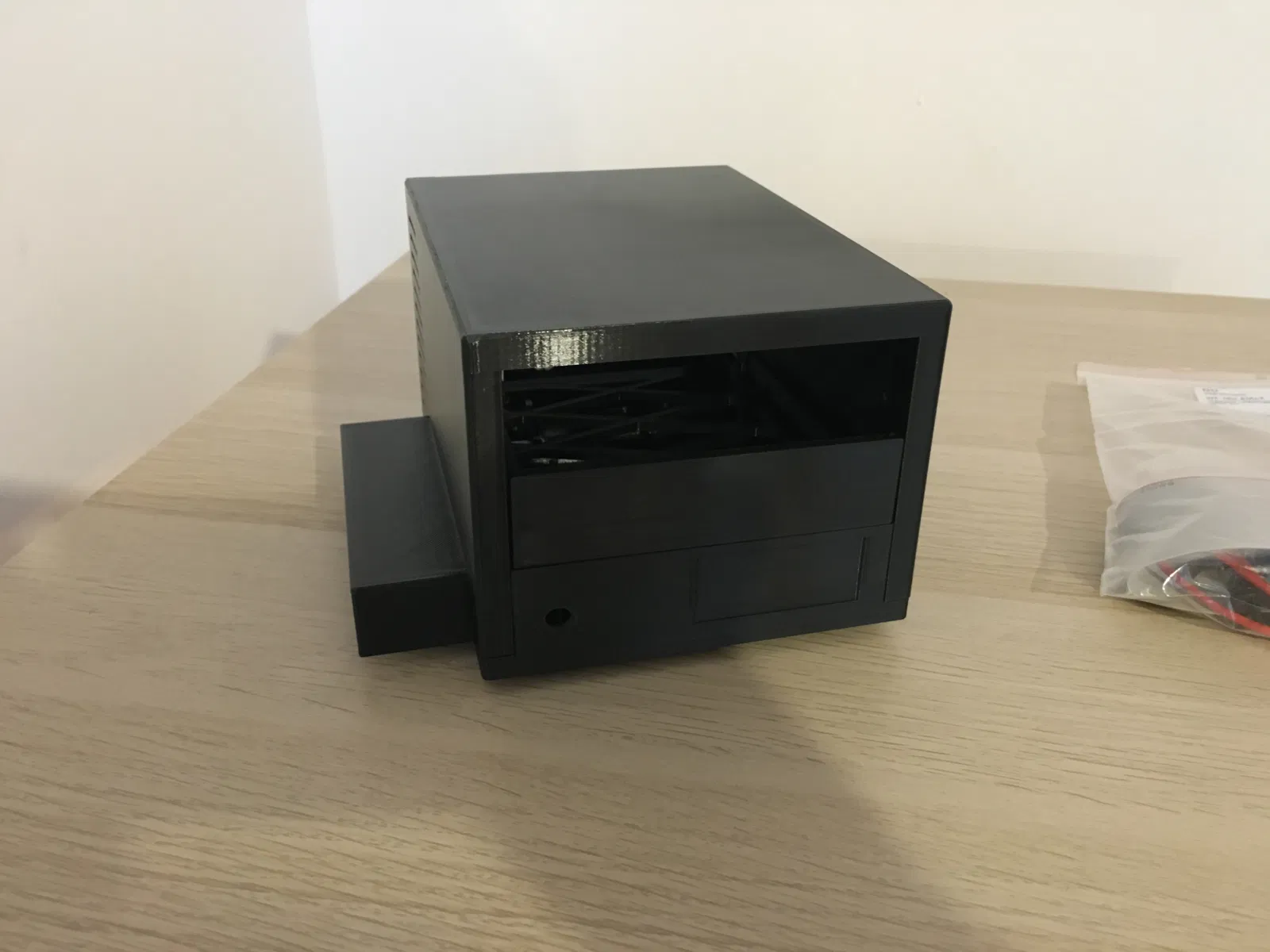

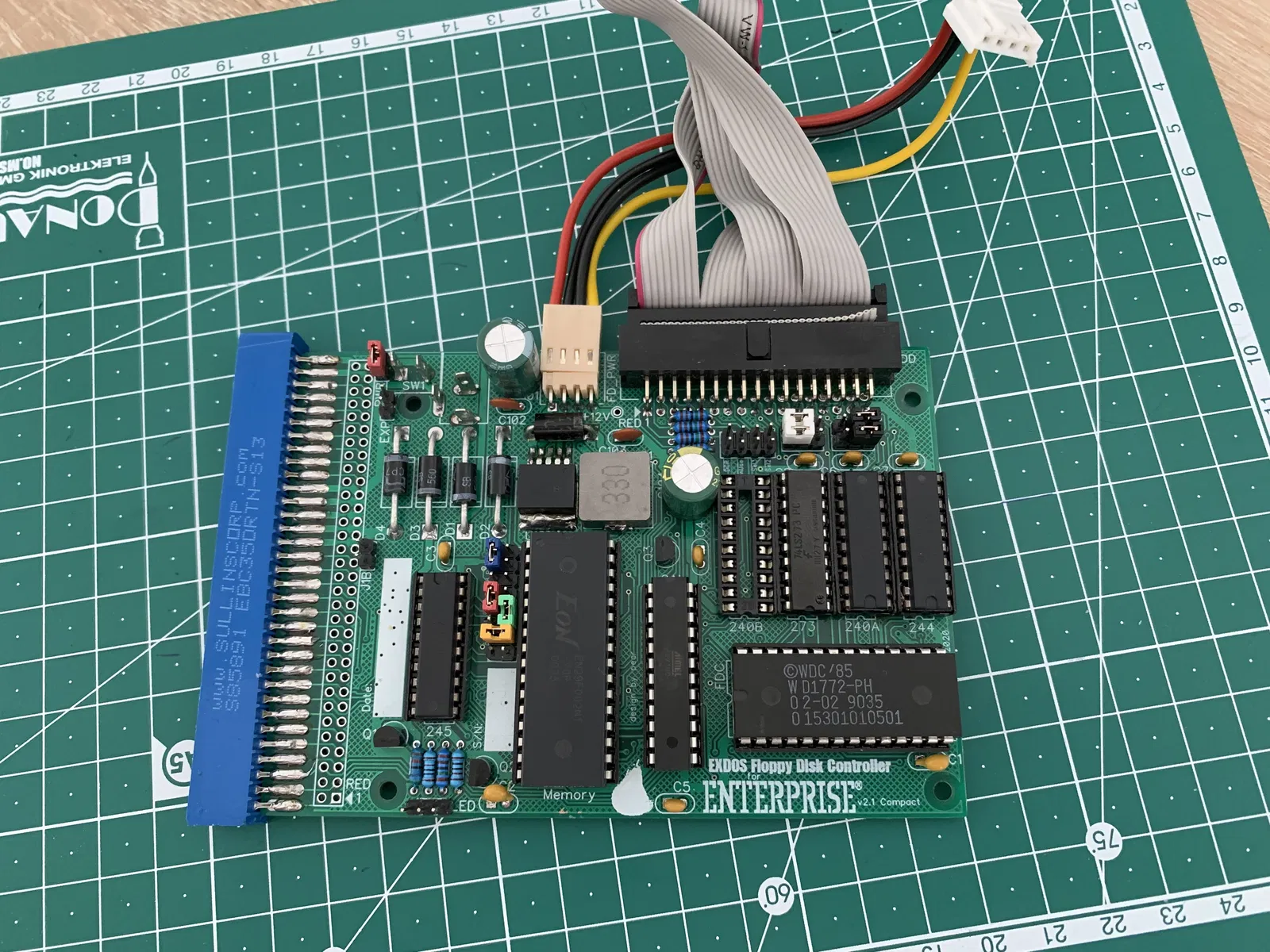

Mình vừa làm một cái khung đơn giản cho card EXDOS clone của pear để gắn ổ đĩa mềm cho cái máy tính cổ này một cách dễ dàng hơn. Để lắp ráp, anh em cần chuẩn bị những linh kiện dưới đây (hoặc loại tương đương). Xin lỗi vì mấy cái link này toàn là tiếng Hungary, nhưng đó là mấy món mình tìm được dễ dàng nhất: - https://www.hestore.hu/prod_10020123.html?lang=en : Đèn LED ĐỎ/XANH - https://www.hestore.hu/prod_10022549.html?lang=en : Đế giữ LED - https://www.hestore.hu/prod_10024073.html?lang=en : Đầu nối 3-pin cho dây LED - https://www.hestore.hu/prod_10024120.html?lang=en : Chân cắm cho đầu nối LED - https://www.hestore.hu/prod_10042395.html?lang=en : Ốc cấy nhiệt (heat set inserts) M3 - https://www.hestore.hu/prod_10026335.html?lang=en : Đầu nối đực 34-pin vuông góc - https://www.hestore.hu/prod_10026304.html?lang=en : Đầu nối cái 34-pin - https://www.hestore.hu/prod_10025052.html?lang=en : Cáp 34-pin - https://www.hestore.hu/prod_10026588.html?lang=en : Đầu nối 4-pin ZZS35-O (cho ổ đĩa mềm) - https://www.hestore.hu/prod_10026587.html?lang=en : Chân cắm cho đầu nối 4-pin ZZS35-O - https://www.hestore.hu/prod_10024082.html?lang=en : Ổ cắm 4-pin cho cáp nguồn ổ đĩa mềm - https://www.hestore.hu/prod_10024085.html?lang=en : Đầu nối 4-pin cho cáp nguồn ổ đĩa mềm - https://www.hestore.hu/prod_10024121.html?lang=en : Chân cắm cho đầu nối nguồn ổ đĩa mềm - https://www.hestore.hu/prod_10032498.html?lang=en : Công tắc nguồn - https://www.hestore.hu/prod_10043133.html?lang=en : Trụ đỡ để gắn ổ đĩa vào PCB và khung - https://www.hestore.hu/prod_10038660.html?lang=en : Jack cắm nguồn DC - https://www.tme.eu/hu/en/details/lst1095/solder-terminals-pcb-mount/ninigi/ : Ổ cắm cho công tắc nguồn và dây cáp - https://www.tme.eu/hu/en/details/st-011_r/insulated-terminals/ninigi/ : Đầu nối màu đỏ cho ổ cắm nguồn - https://www.tme.eu/hu/en/details/st-011_b/insulated-terminals/ninigi/ : Đầu nối màu xanh cho ổ cắm nguồn - https://www.tme.eu/hu/en/details/st-001_r/insulated-terminals/ninigi/ : Đầu nối màu đỏ thay thế cho ổ cắm nguồn Thêm vào đó, anh em cần chuẩn bị vài con ốc M3 và một ít vật liệu mềm hoặc cao su để dán vào chân đế điều chỉnh được (mình mua từ siêu thị LIDL). Nếu muốn lắp đặt cố định, anh em có thể hàn trực tiếp tất cả dây từ các đầu nối (LED, công tắc nguồn, ổ cắm nguồn, nguồn ổ đĩa mềm) thẳng vào board mạch. Cuối cùng, anh em cần một ổ đĩa mềm và card EXDOS của pear: https://wiki.enterpriseforever.com/index.php?title=EXDOS_by_pear
