Bluetooth Speaker 25 - Vỏ loa stereo in 3D chất lượng cao

Dựa trên thành công của dự án loa thành phần cực đỉnh trước đây của tôi! Âm thanh nghe cực kỳ tuyệt vời.

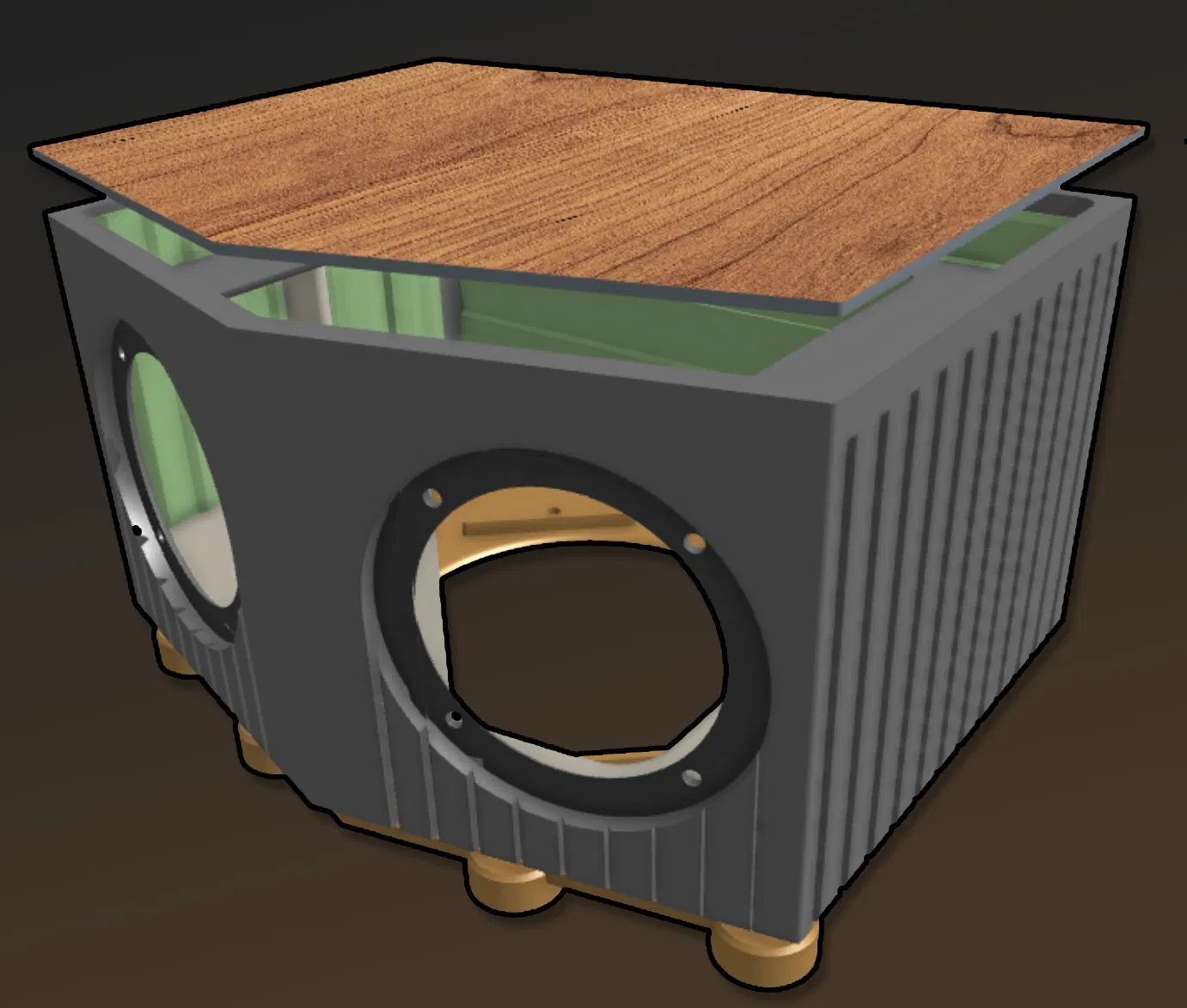

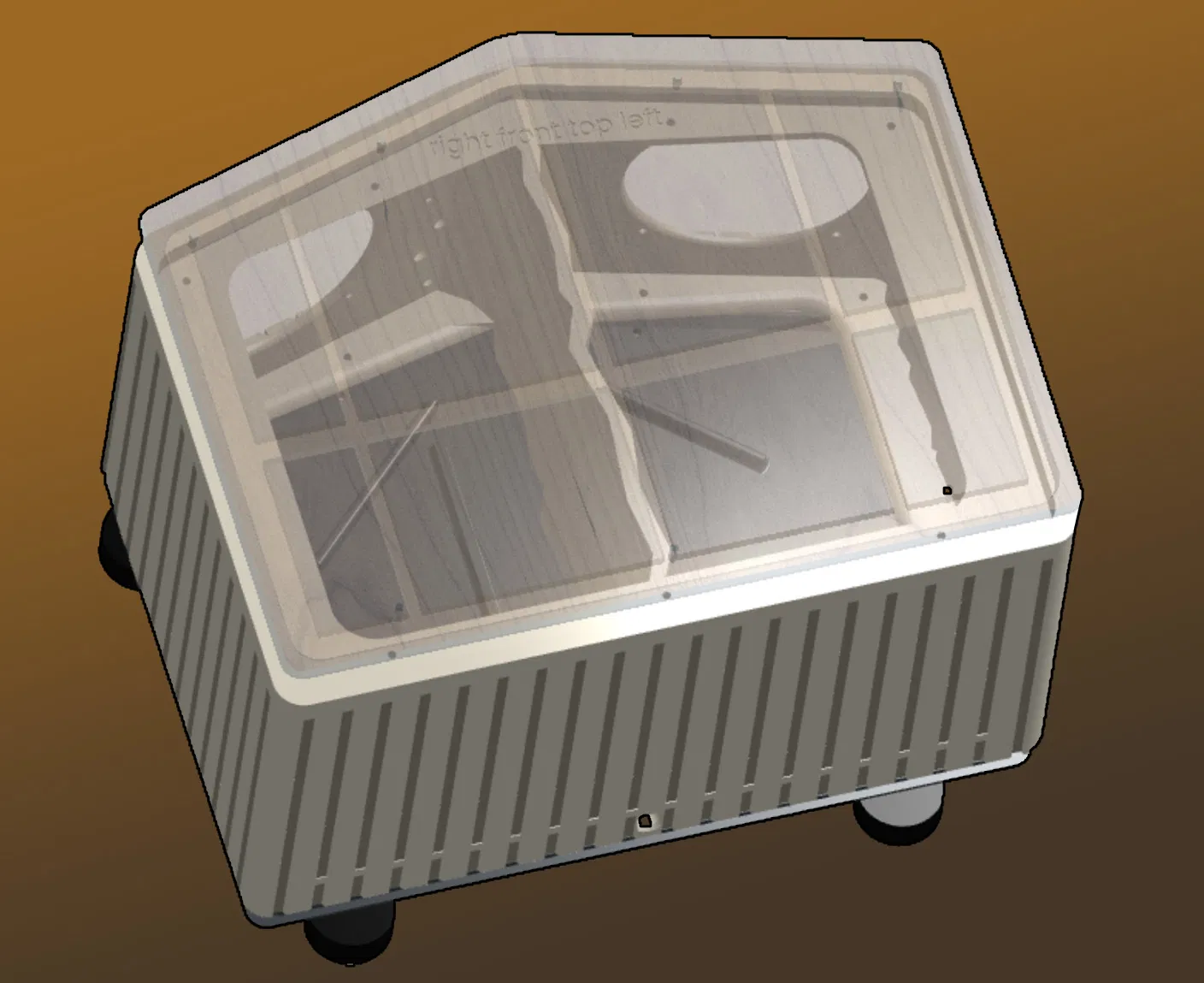

Đặc điểm chính của vỏ loa này là thiết kế thành dày 5mm cực kỳ cứng cáp (tôi dùng infill 20%). Các vách bên trong được gia cố bằng các đường gân/vách ngăn hình tam giác đặt ở các góc ngẫu nhiên giúp tán xạ âm thanh và triệt tiêu cộng hưởng.

BT25

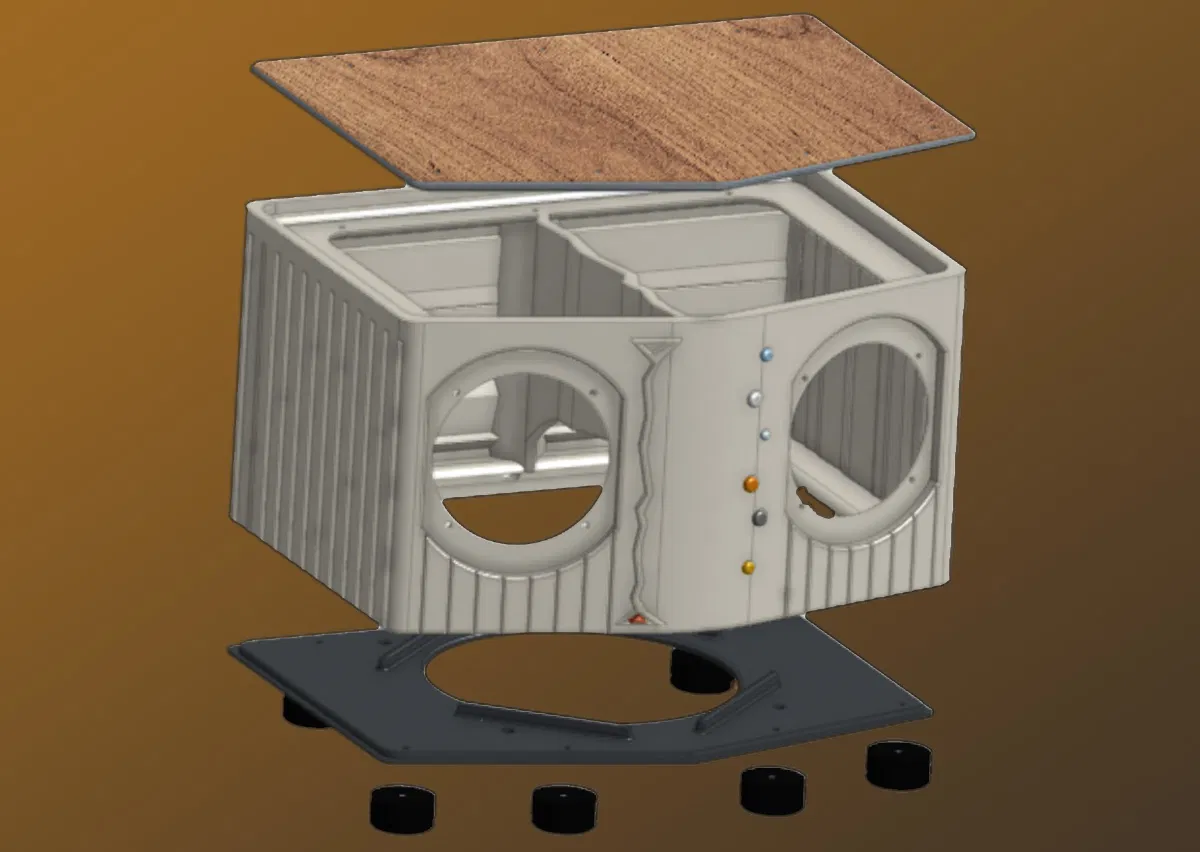

• Đây là thiết kế mới dành cho mẫu loa stereo Bluetooth di động.

Thùng loa cần 2 củ loa 3" loại truncated (Dayton Audio RS75T-8) + một loa cộng hưởng thụ động (Passive Radiator) 4" để hỗ trợ âm trầm (Dayton Audio DMA105-PR).

Tôi đặt tên là BT25 vì Dayton Audio bán củ loa này dưới dạng 3" truncated, nhưng thực tế phần màng loa gần với kích thước 2.5" hơn. Ban đầu tôi định thiết kế cho củ loa 3", nhưng loại 3" truncated mà tôi dùng từ thiết kế trước đó cho chất âm quá tốt nên tôi không cần thay đổi kích thước nữa.

Bạn có thể chỉnh sửa mô hình của tôi để vừa với các kích thước loa, lỗ cắm linh kiện, công tắc và nút bấm khác nhau.

tại đây > Thiết kế bằng Onshape

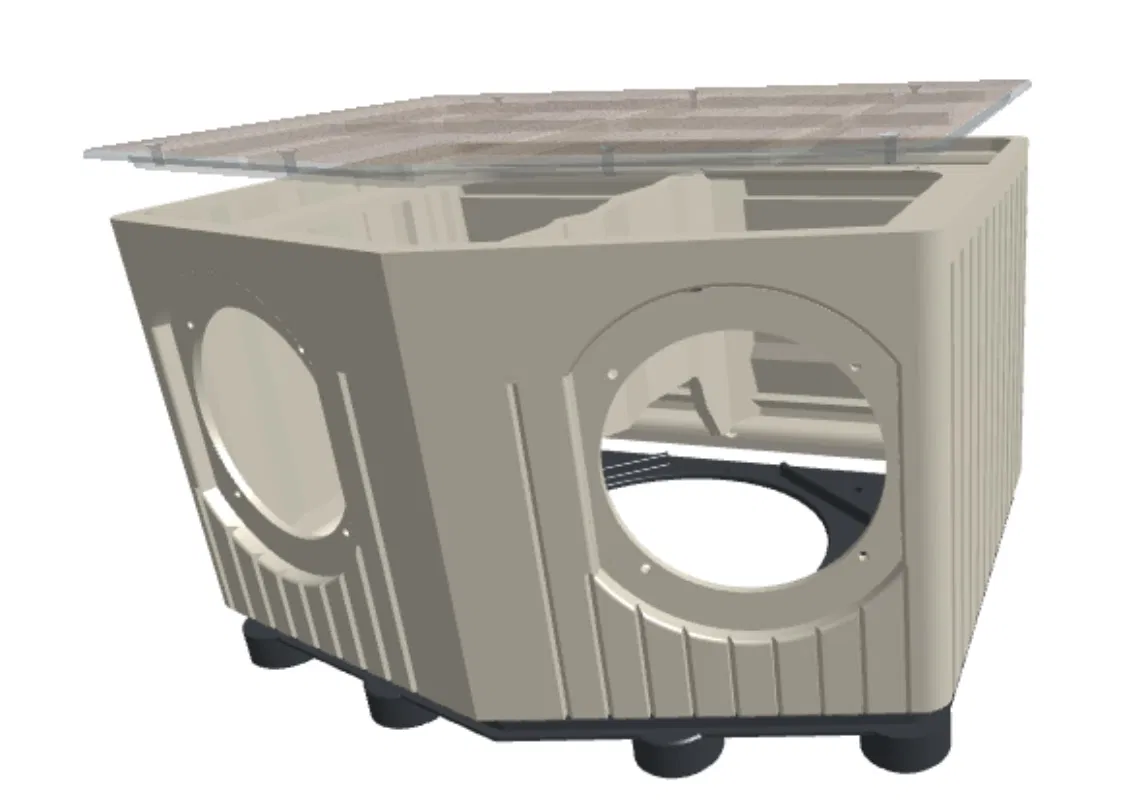

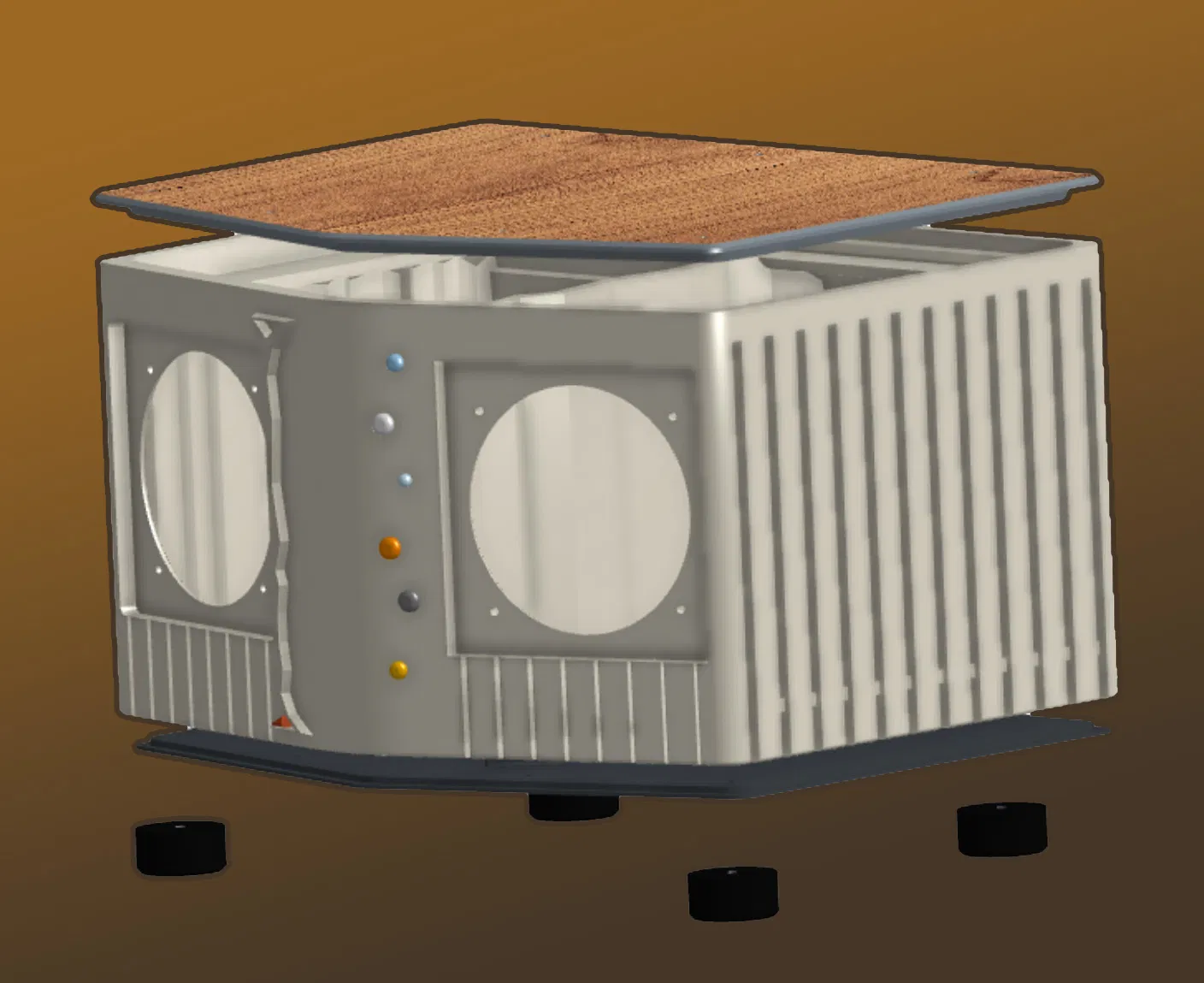

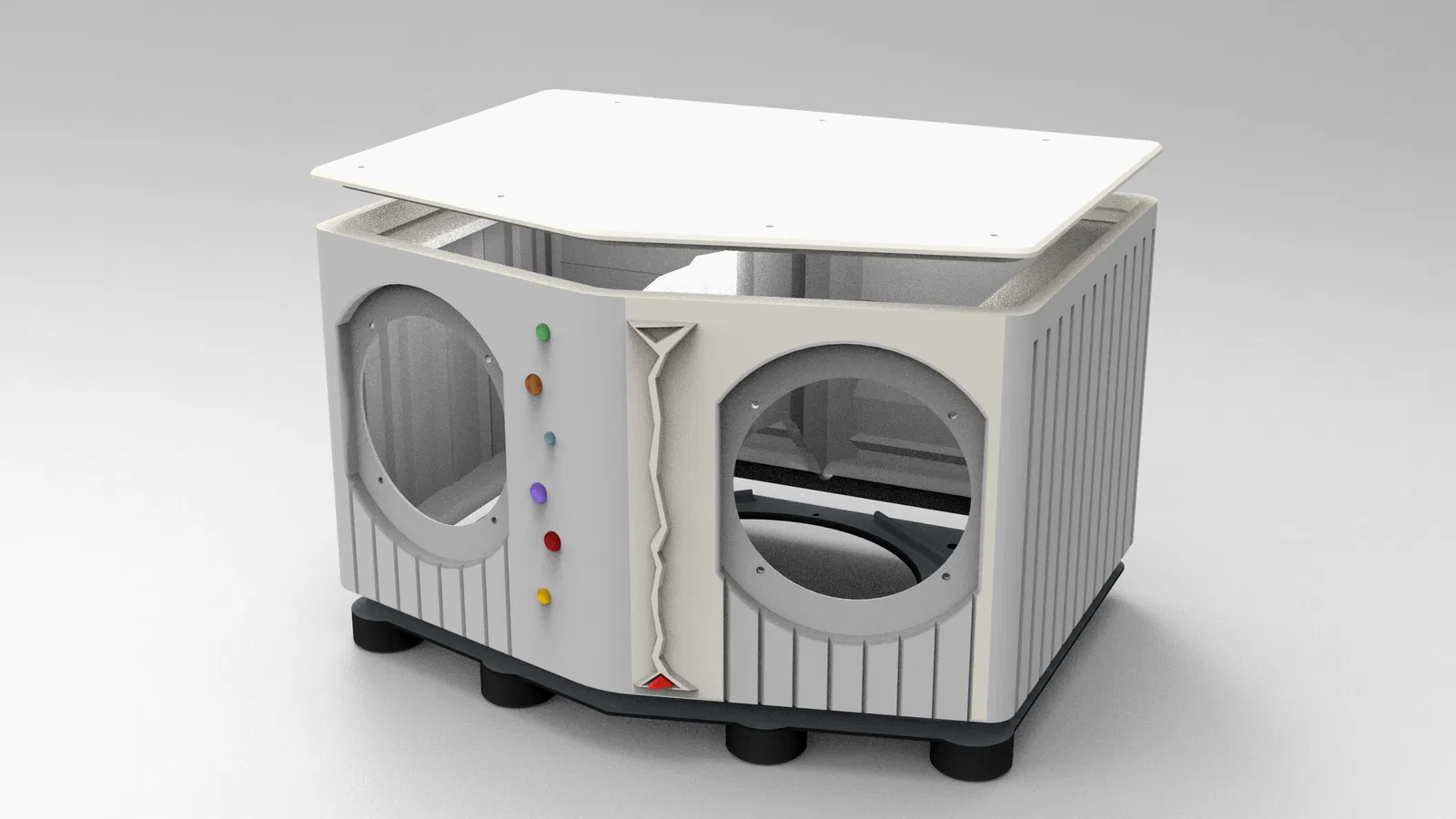

Tôi thiết kế BT25 để lắp vừa 2 củ loa 3 inch loại truncated. Nó hoàn toàn có thể thay đổi để lắp vừa các củ loa 3 inch tròn hoặc 2 inch thông thường. Hầu hết các bộ kit loa Bluetooth bán sẵn đều đi kèm củ loa 2 inch giá rẻ. Nhiều bài đánh giá cho thấy các bộ loa giá rẻ này cùng vỏ nhựa mỏng cho chất âm rất tệ. Vậy nên hãy bỏ những phần đó đi. Bạn cũng có thể tự làm mặt trên và mặt dưới bằng gỗ nếu muốn.

Loa cộng hưởng thụ động 4 inch đặt dưới đáy có thể thay đổi sang loại 3", ống thông hơi (Bass Port) hoặc bỏ hẳn luôn cũng được.

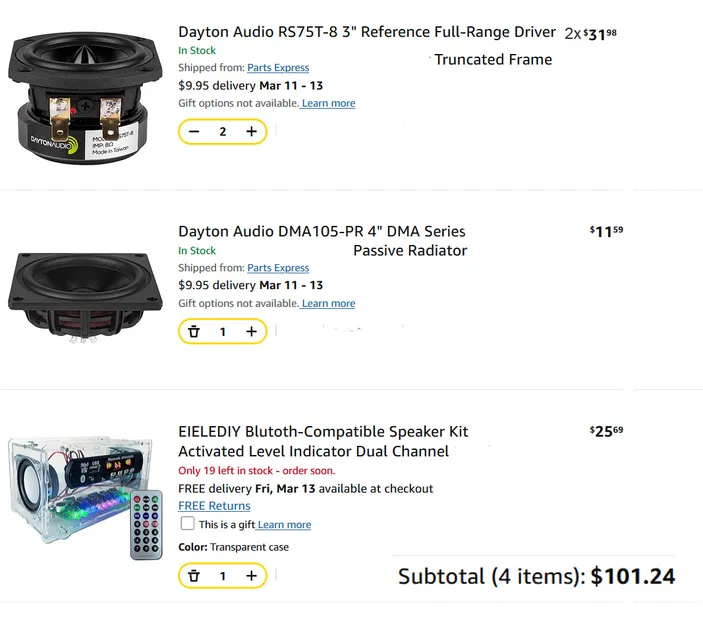

Đây vẫn là bản đang trong quá trình hoàn thiện. Tôi vẫn chưa in thử. Tôi đang đợi bo mạch Bluetooth và các linh kiện điều khiển về để căn chỉnh cho vừa với mô hình (cắt lỗ). Ước tính chi phí khoảng $100 cho củ loa và linh kiện điện tử. Tôi chọn một bộ kit loa Bluetooth cơ bản và dự định dùng củ loa chuẩn Audiophile bên trong một lớp vỏ cứng cáp đã được kiểm chứng.

Các củ loa Dayton Audio có giá khá đắt. $64 cho cặp loa + $12 cho loa cộng hưởng = $76. Tuy nhiên, bạn hoàn toàn có thể build một bản giá rẻ cơ bản chỉ với bộ kit $26 kèm loa 2 inch. (Đã cung cấp thêm phiên bản BT20-cheapo) Phiên bản này có lỗ khoét 2" nhưng tôi đã thiết kế viền bezel lớn nhất có thể để phù hợp với nhiều loại kích thước và hình dáng củ loa khác nhau.
