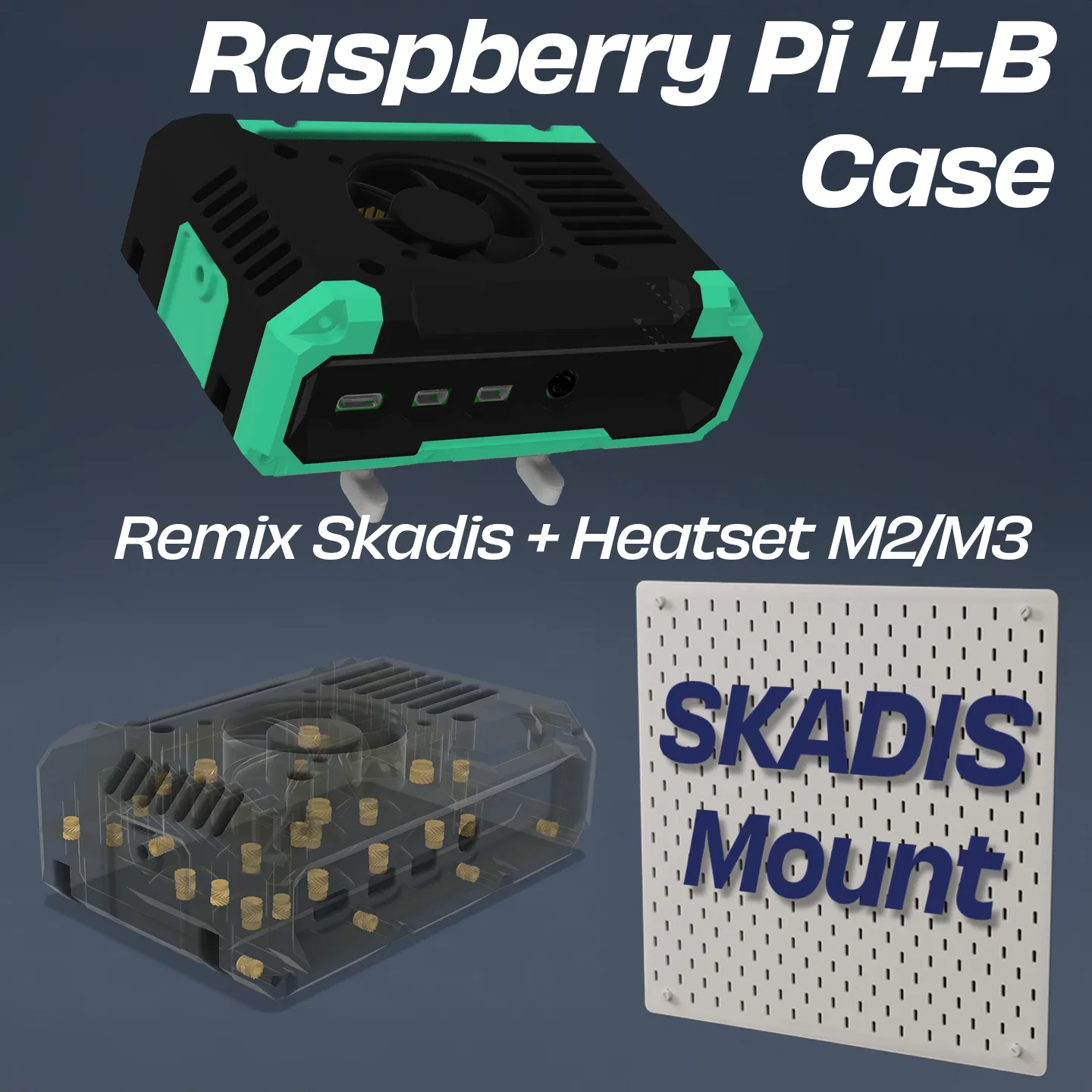

Vỏ case Raspberry Pi 4 Remixed tích hợp ngàm Skadis và đầu chèn nhiệt

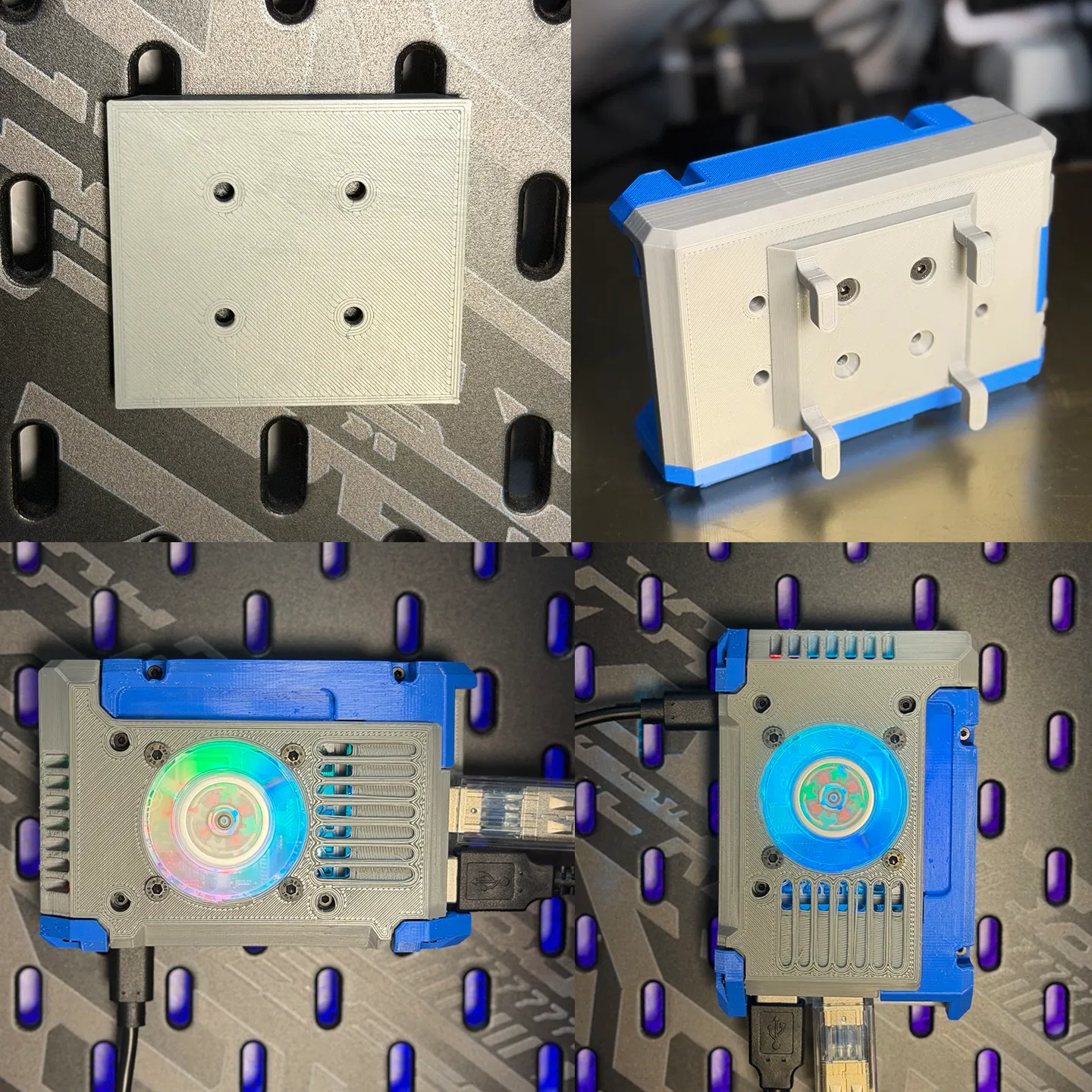

Khi tìm kiếm vỏ case cho Raspberry Pi 4-B, mình muốn một thiết kế đẹp mắt và có sẵn ngàm gắn lên bảng Skadis. Vì rất thích kiểu dáng của mẫu case này, mình đã quyết định tự chỉnh sửa trên Autodesk Fusion để thêm ngàm Skadis và dùng các đầu chèn nhiệt (heatset inserts) thay vì phải đi mua ốc vít thông thường, vì mình đã có sẵn bộ kit đầu chèn nhiệt và ốc vít (Ruthex M2/M3/M4/M5 & K Kwokker Screw Kit).

Linh kiện cần thiết:

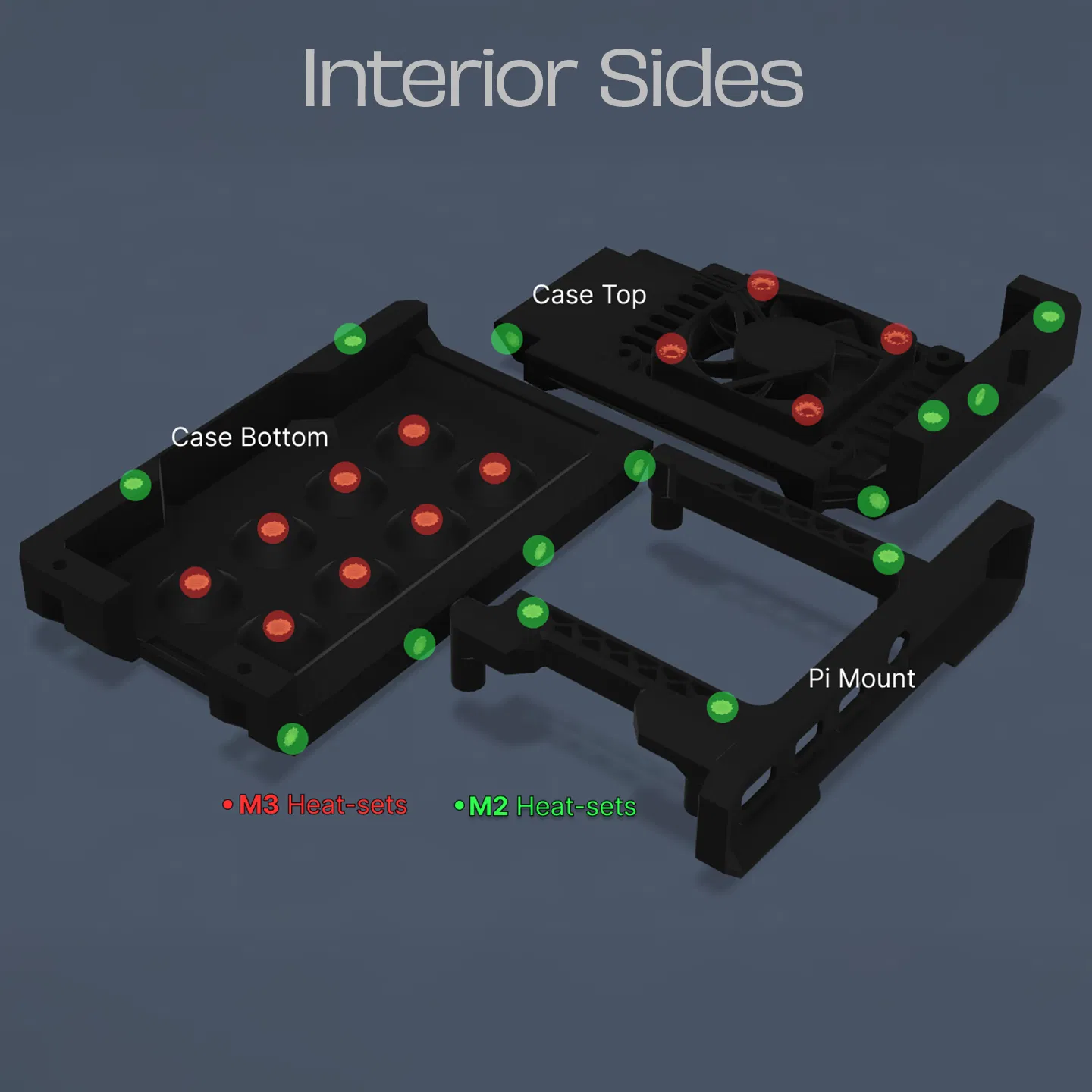

• 18 cái đầu chèn nhiệt M2 - Lắp ráp vỏ case
• 17 con ốc M2*10 - Lắp ráp vỏ case và gắn Pi
• 1 con ốc M2*8 - Cho cửa khe cắm thẻ nhớ SD

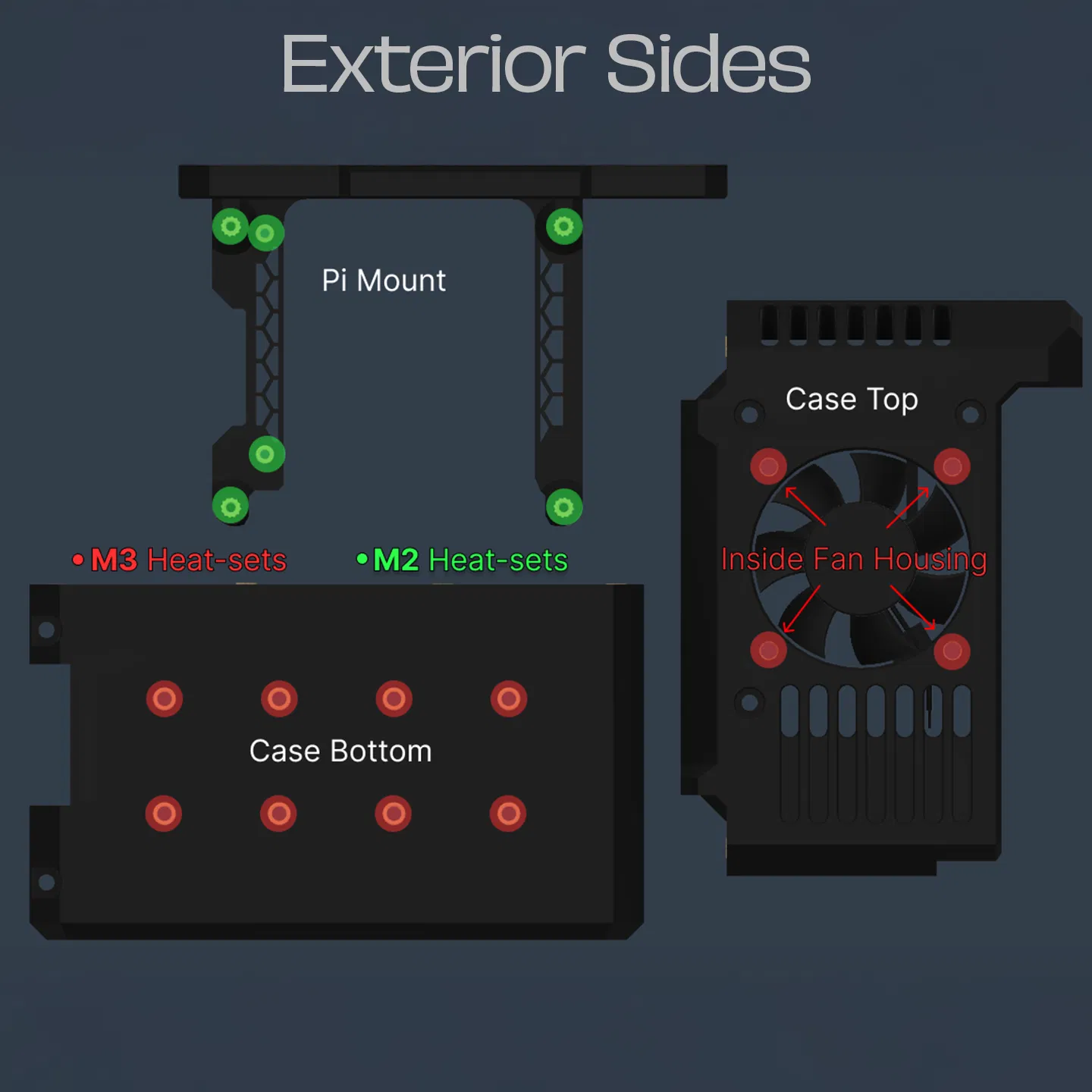

• 12 cái đầu chèn nhiệt M3 - (8 cái ở mặt lưng vỏ, 4 cái ở quạt tản nhiệt)
• 4 con ốc M3*10 - (Để gắn vỏ case vào ngàm Skadis, mình dùng 2 con nhưng có tới 4 lỗ nên tùy các bạn quyết định nhé)
• Quạt 5v 4010 - các bạn có thể dùng ốc vít đi kèm nếu muốn, nhưng mình dùng đầu chèn nhiệt. Đây là loại mình đang dùng: GeeekPi 4010 5v 4pcs

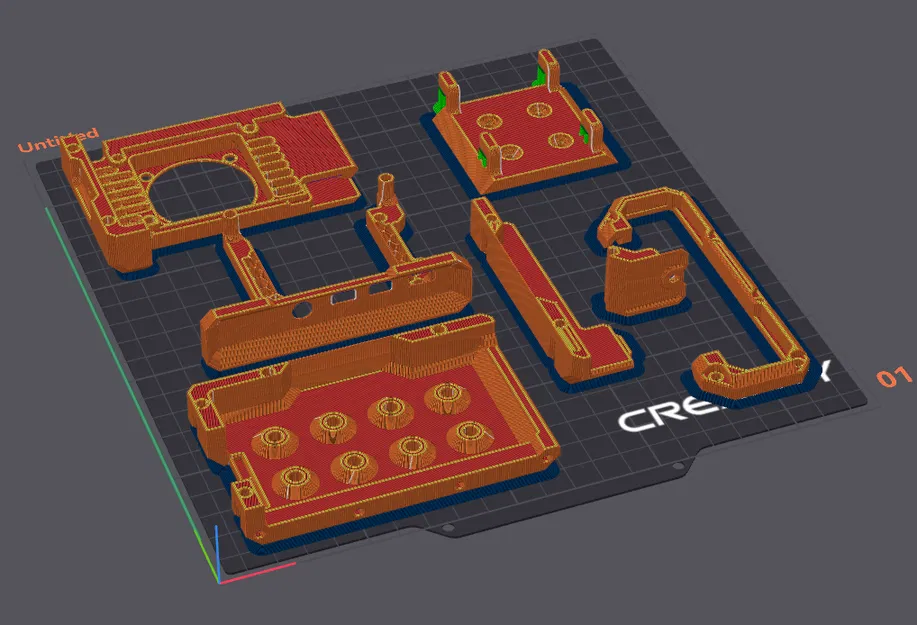

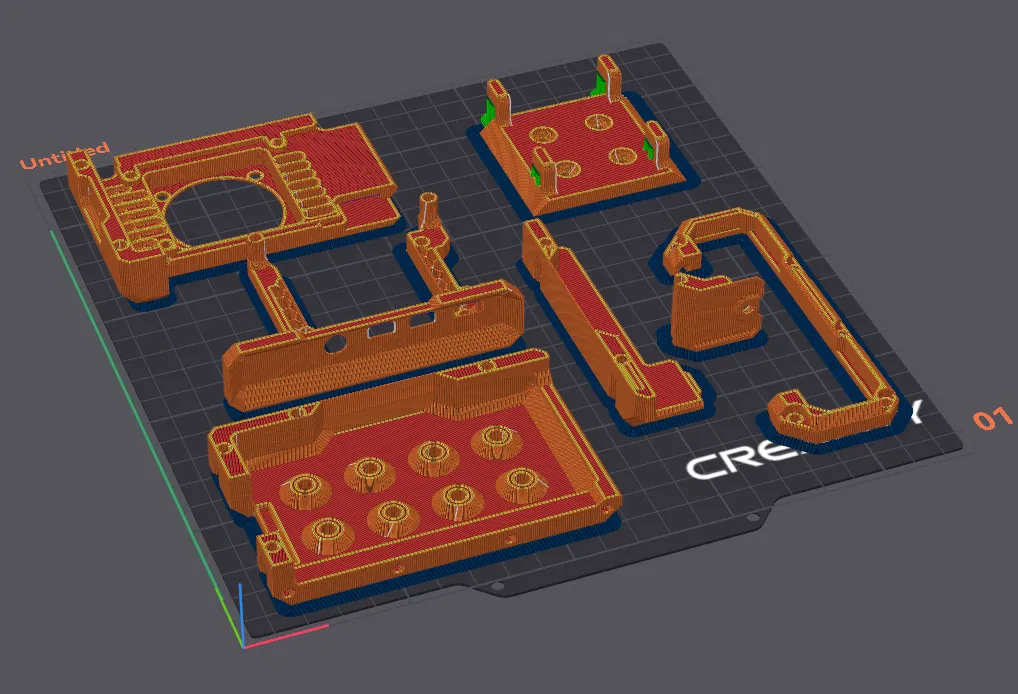

Mình in trên máy Ender 3 v2 bằng nhựa PLA & PLA+, vỏ case không cần hỗ trợ (supports), nhưng ngàm Skadis thì cần hỗ trợ khi in.

Đây là lần đầu mình đăng bài nên có gì sơ suất mong các bạn thông cảm, cứ để lại bình luận nếu mình thiếu sót gì nhé, mình sẽ cập nhật ngay.
