Bộ vòng đệm cuộn nhựa và con lăn sau cho Qidi Q2 Box

Hộp Qidi có không gian khá hạn chế để lắp vừa các cuộn nhựa ø200mm. Trong những lần in đầu tiên, mình dùng cuộn bìa của Polymaker và Overture thì vẫn chạy ổn. Tuy nhiên, phần bìa lâu ngày sẽ bị mòn, nên mình nghĩ ngay đến việc in vòng đệm (spool rings). Do không tìm thấy mẫu ưng ý, mình đã tự thiết kế trên SolidWorks và thử nghiệm rất nhiều lần. Các vòng đệm vừa với hộp thì lại quá mỏng và dễ gãy, còn các kiểu khác thì lại cạ vào nắp hộp.

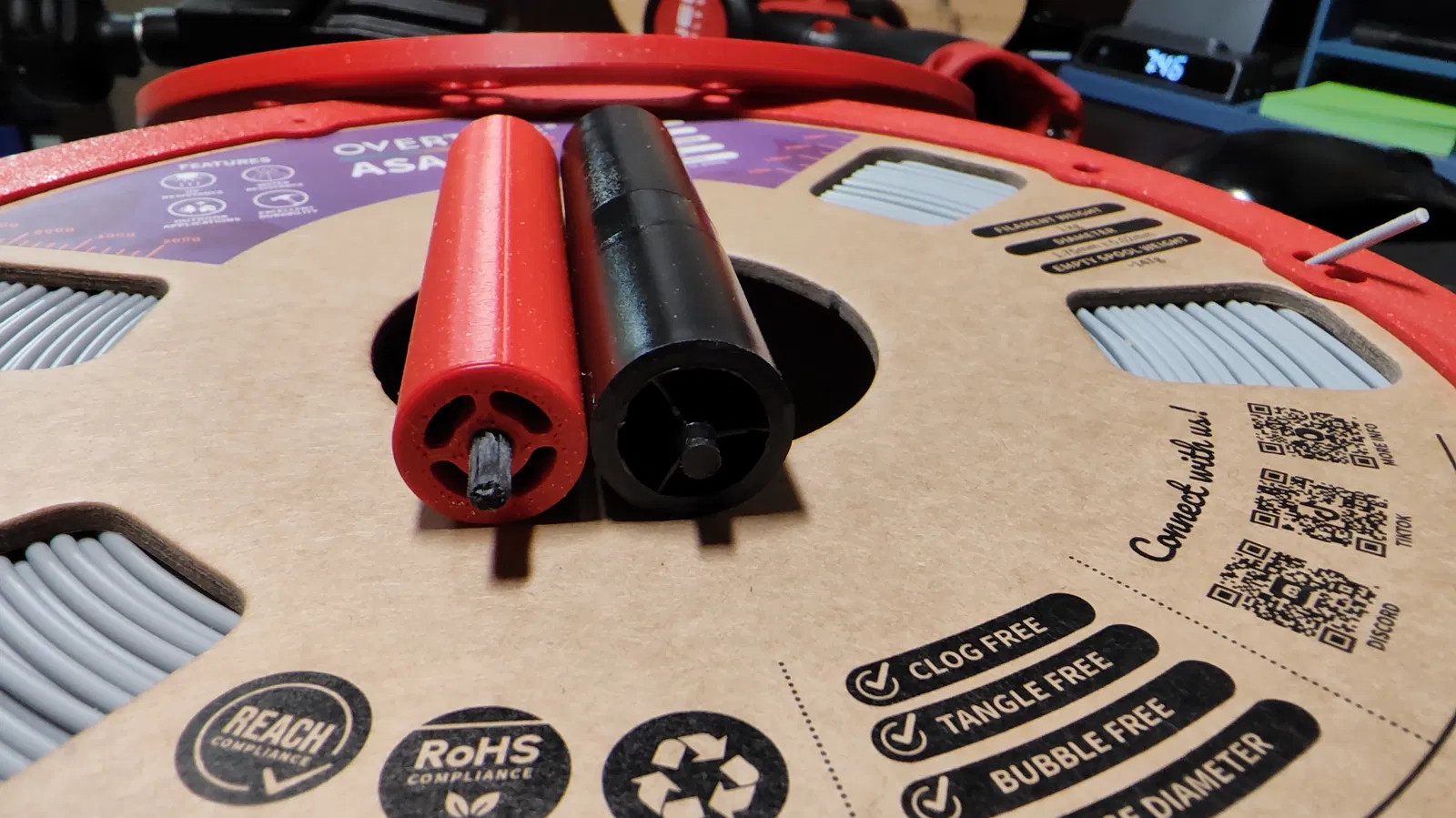

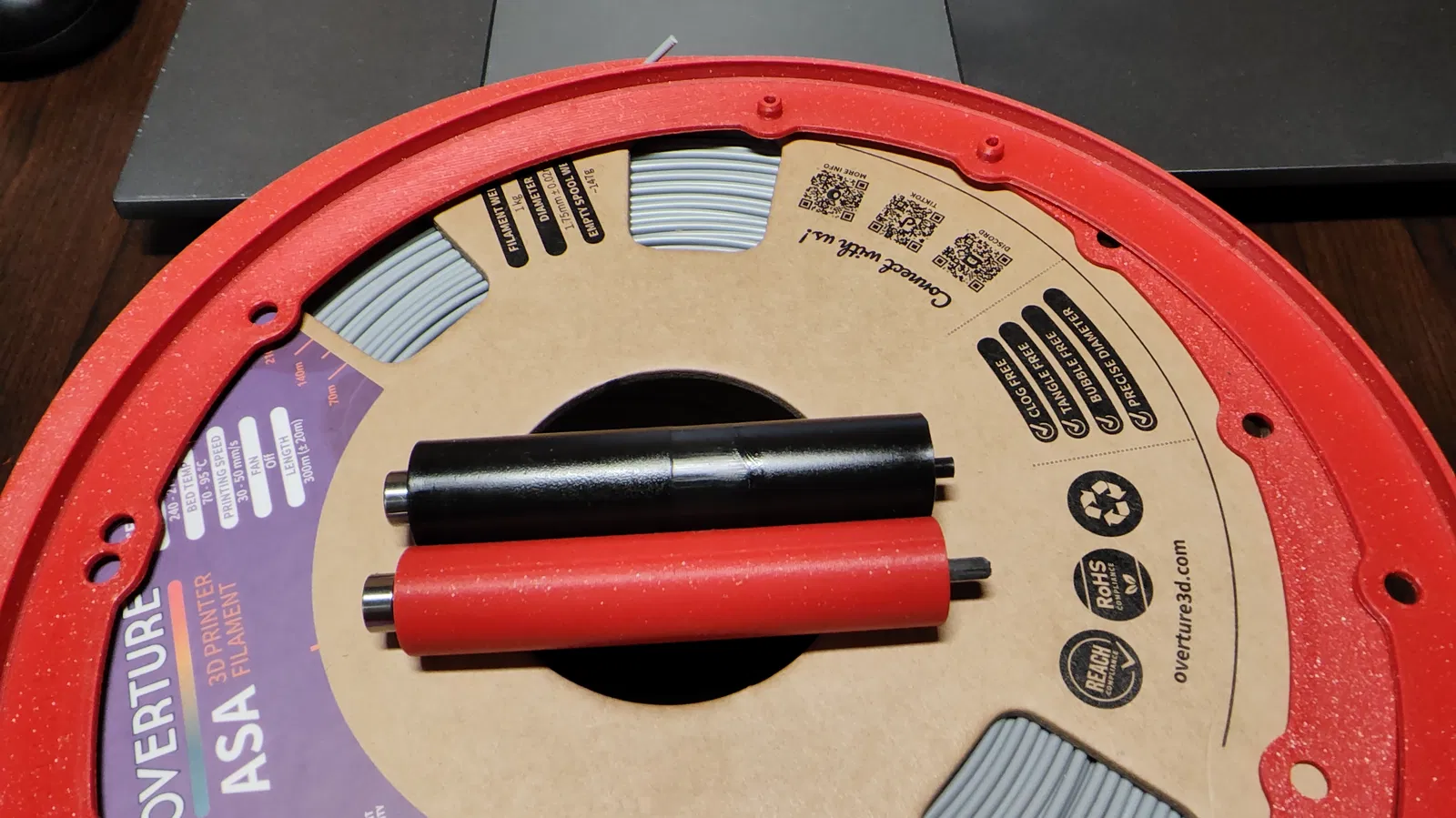

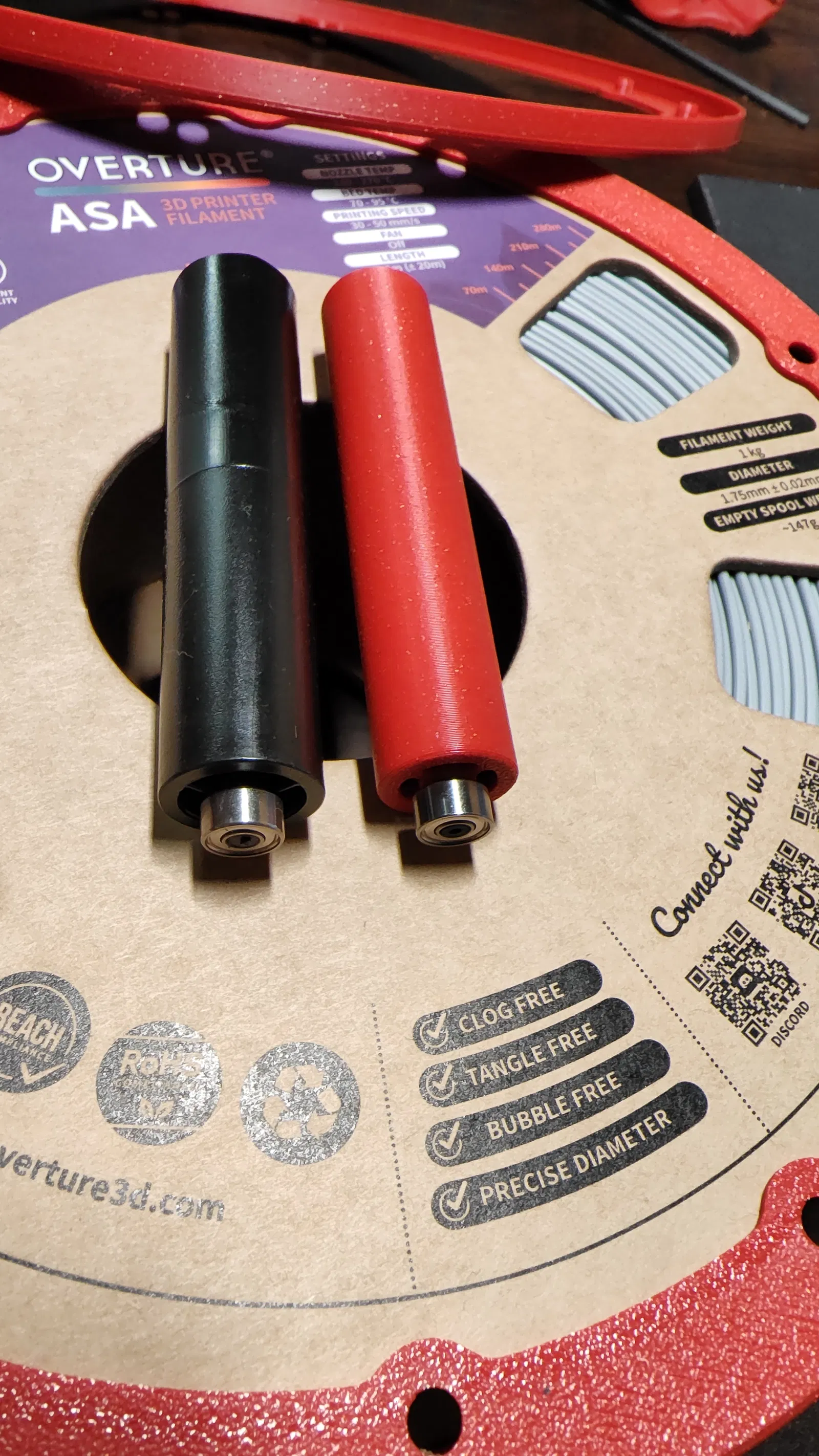

Cuối cùng, mình chốt được vòng đệm có đường kính trong ø199.25mm và đường kính ngoài dưới 202mm. Dù vậy, cuộn nhựa bên phải vẫn bị cạ vào nắp hộp. Thế là mình đành phải làm điều mà ban đầu mình không muốn: in một con lăn phía sau nhỏ hơn một chút, giảm khoảng 1mm (còn ø15mm). Phần trục đầu cắm có đường kính ø3mm để vừa với vòng bi. Mình thấy trục in bằng nhựa ASA rất dễ gãy, nên đã mua sẵn thanh carbon 3mm để thay thế. Nếu bạn dùng trục in, hãy cẩn thận khi lắp cụm con lăn/vòng bi vào hộp. Riêng phần lỗ con lăn, mình khuyên các bạn nên dùng mũi khoan 3mm để khoan lại cho chuẩn thay vì chỉnh kích thước lỗ ngay trên file thiết kế.

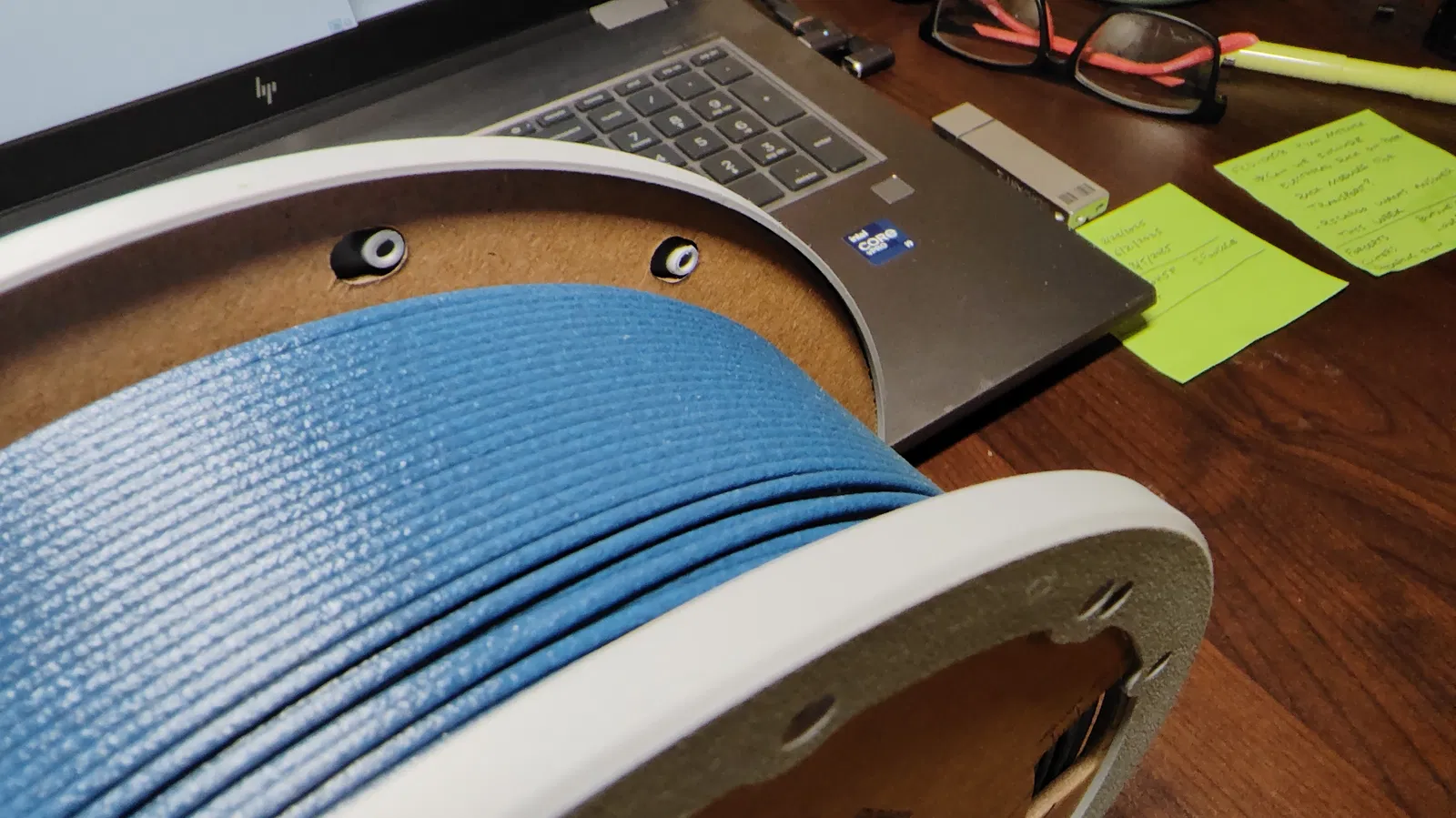

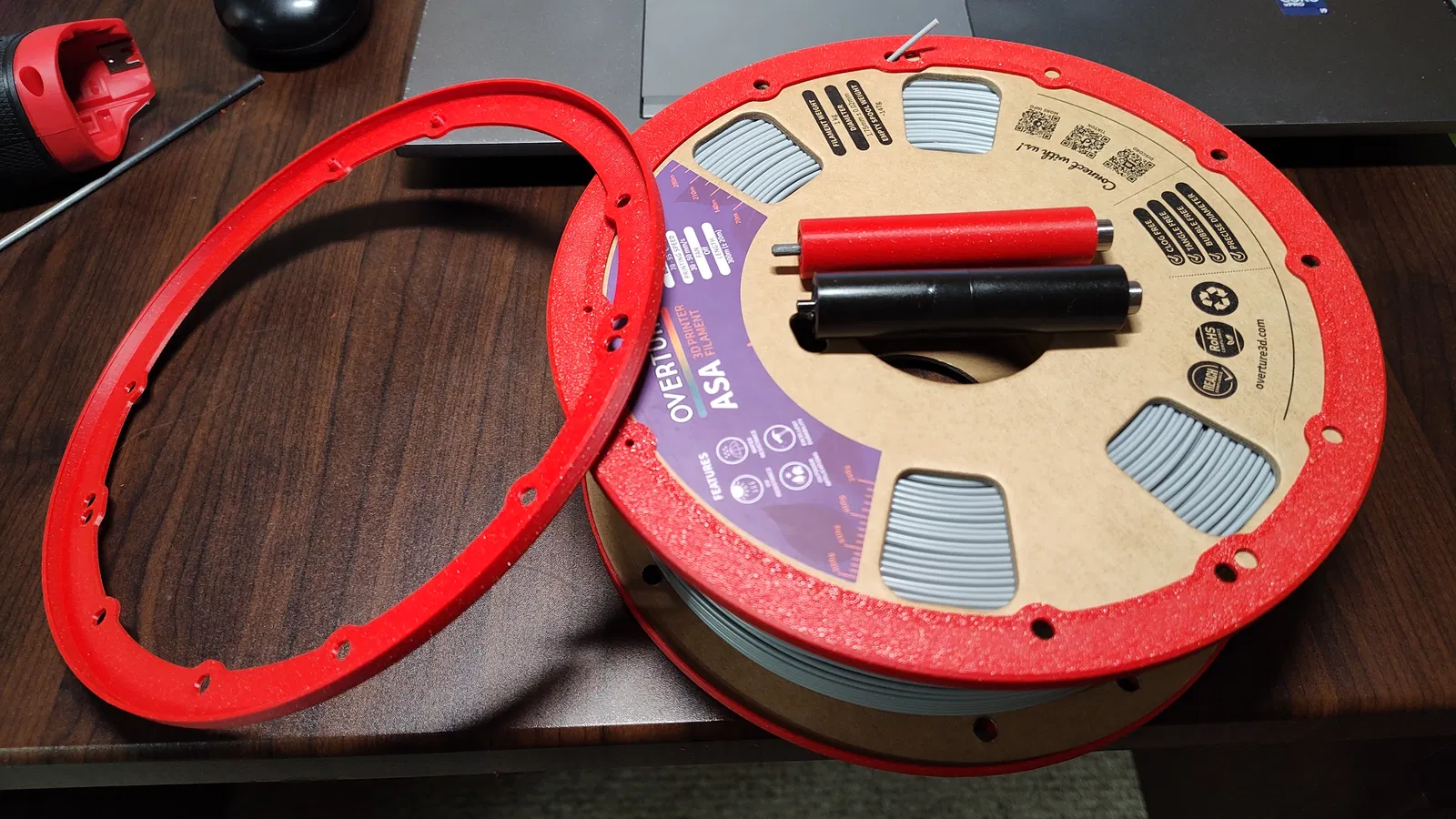

Vòng đệm có các cặp lỗ tương thích với cuộn Polymaker và Overture. Mình có thiết kế thêm hai chốt để khớp vào lỗ cuộn nhựa, dù thực tế với các cuộn mình dùng thì nó đã khít sẵn rồi. Phần gờ trên vòng đệm giúp nó bám chặt vào cuộn nhựa giống như khớp nối. Mình dùng thấy khá ổn, dù chưa test qua quá nhiều cuộn nhựa.

Phải công nhận là Qidi Q2 không thể so với Bambu, nhưng mình vẫn rất thích buồng in có gia nhiệt và nhiệt độ đầu phun cao của nó.
