Vỏ máy đo chất lượng không khí SEN66/XIAO ESP32

Đây là mẫu vỏ cơ bản dành cho cảm biến chất lượng không khí dùng ESPHome mà mình đã tự thiết kế, kết hợp giữa cảm biến Sensirion SEN66 và mạch XIAO ESP32C3. Trên mạng cũng có vài mẫu vỏ khác cho combo này, nhưng hầu hết đều tích hợp màn hình - điều mà mình không cần tới vì mình chỉ dùng nó để truyền dữ liệu về Home Assistant. Lưu ý rằng thiết kế này dùng được với mọi cảm biến dòng SEN6x vì chúng có cùng kích thước.

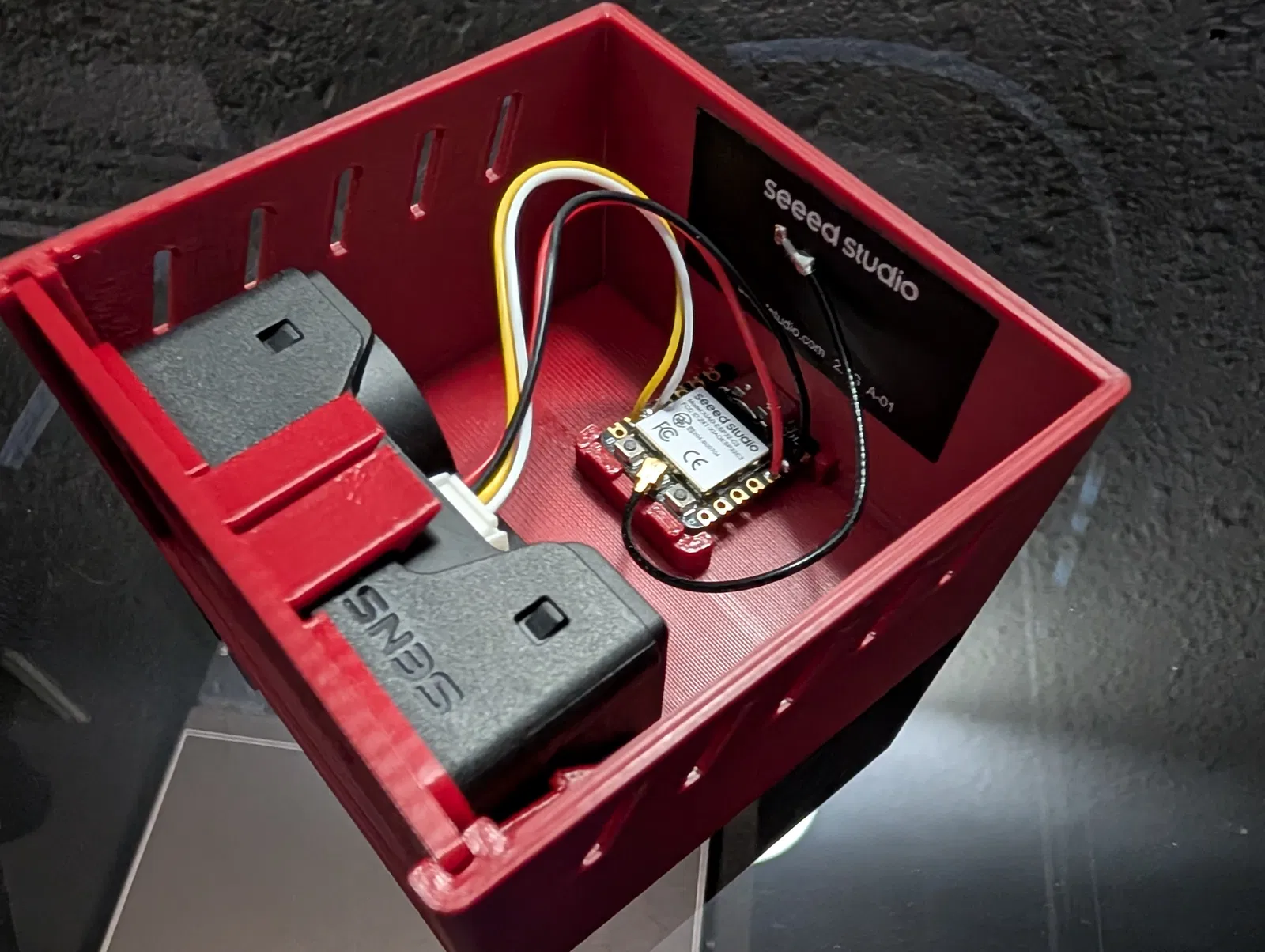

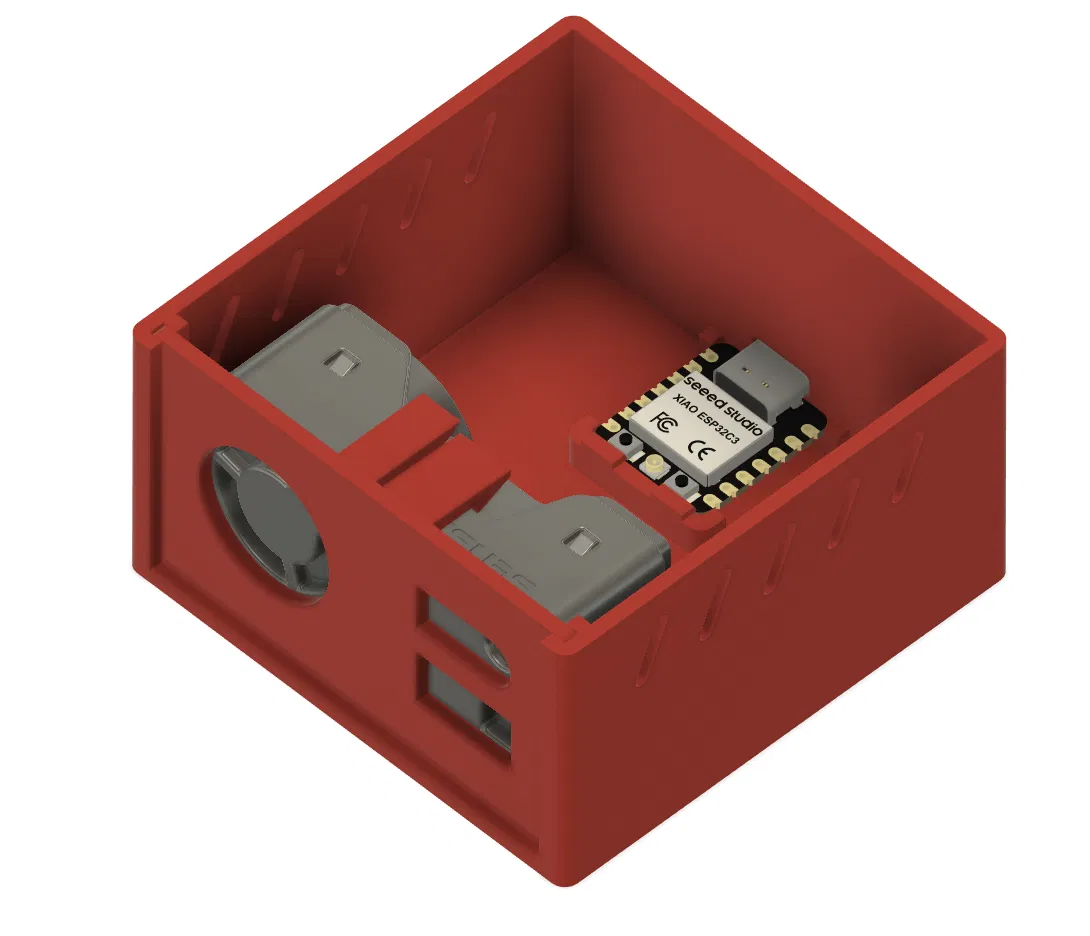

Vì mình thiết kế cái này để học hỏi về 3D modeling nên cấu trúc khá đơn giản. Mình chia sẻ lại cho bạn nào đang tìm một mẫu vỏ cơ bản. Phần giá đỡ (bracket) được tùy chỉnh lại từ thiết kế mẫu của Sensirion. Bạn cũng có thể dùng thêm miếng đệm kín nếu muốn. Với phần đệm, mình in bằng nhựa TPU, còn vỏ chính mình dùng 3D Fuel PCTG, nhưng dùng PETG vẫn ổn. Mình không khuyến khích dùng PLA vì cảm biến gắn vào giá đỡ khá chặt, dùng PLA cứng quá có thể làm gãy ngàm của giá đỡ.

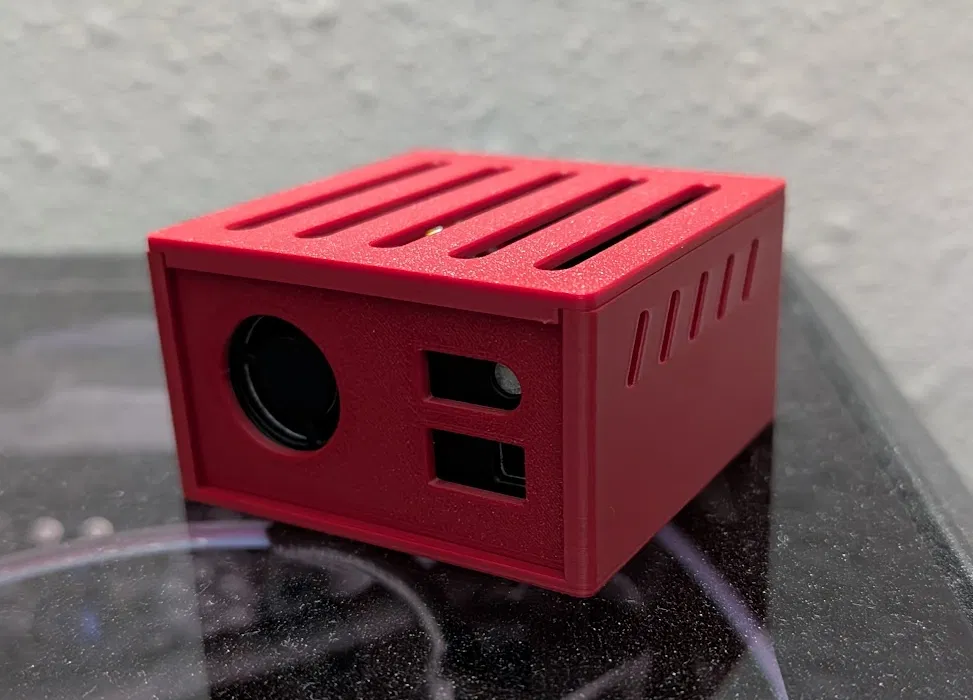

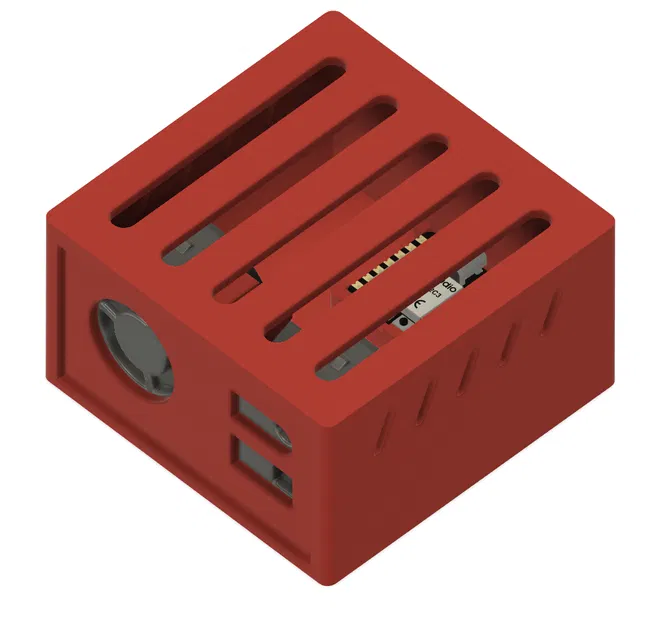

Mình có đính kèm hai lựa chọn nắp đậy. Khi dùng nắp kín, mình phát hiện nó vô tình tạo hiệu ứng âm thanh giống loa, khiến cảm biến SEN66 phát ra tiếng ù nhẹ khi hoạt động. Tuy chỉ nghe thấy khi ở gần trong phòng yên tĩnh, nhưng mình vẫn không thích lắm. Nắp có khe hở sẽ giải quyết được vấn đề này. Nếu bạn không quá khó tính về tiếng ồn thì dùng nắp kín vẫn bình thường nhé.
