Phụ kiện sửa chữa yoke cho West Marine Transom Saver

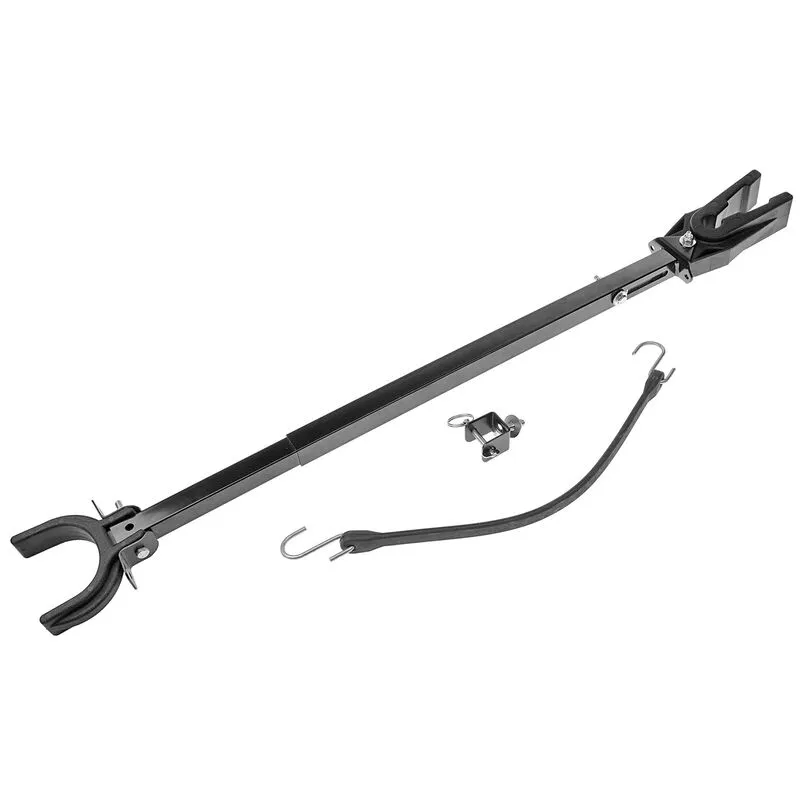

Mô hình này bao gồm hai phần - một phần là yoke động cơ để giữ động cơ, và phần còn lại là một chèn (in bằng TPU) cung cấp một số độ bám và truyền sốc. Bộ giữ đuôi West Marine của tôi đã rơi xuống và kéo trên đường - và yoke không còn khi tôi phát hiện ra chuyện gì đã xảy ra (phần gốc là một đống bụi nhôm trên đường, nhưng nó giống với yoke mà tôi đã thiết kế). Một cái mới có giá hơn 70 đô la ở cửa hàng - vì vậy tôi đã thiết kế một yoke mới và thêm một cách để sử dụng bungies để giữ nó không kéo trên đường nữa. Một bức ảnh của cái gốc nằm trong phần hình ảnh.

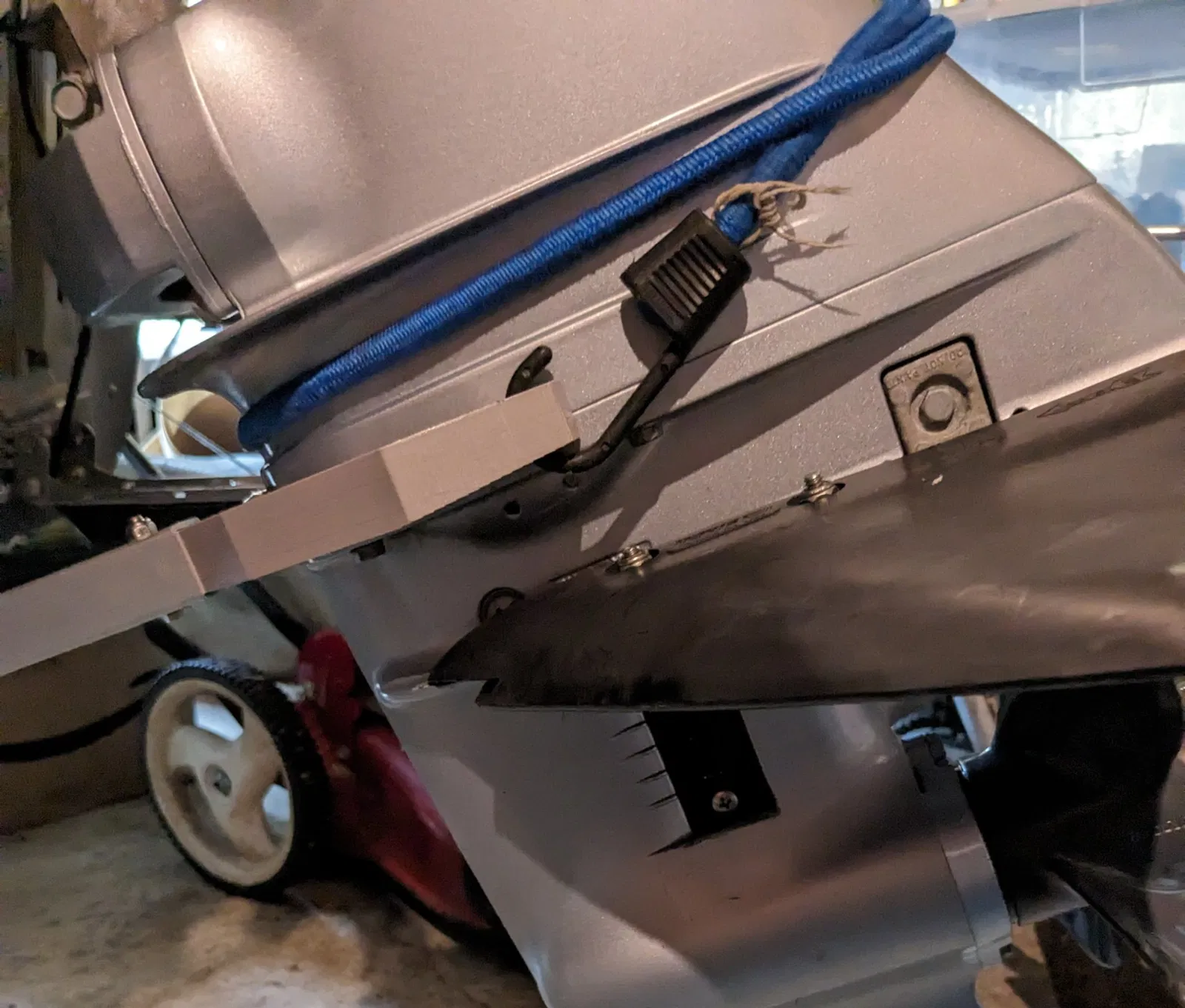

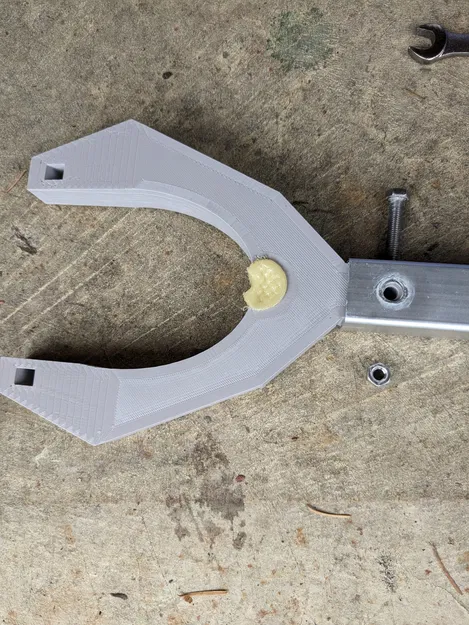

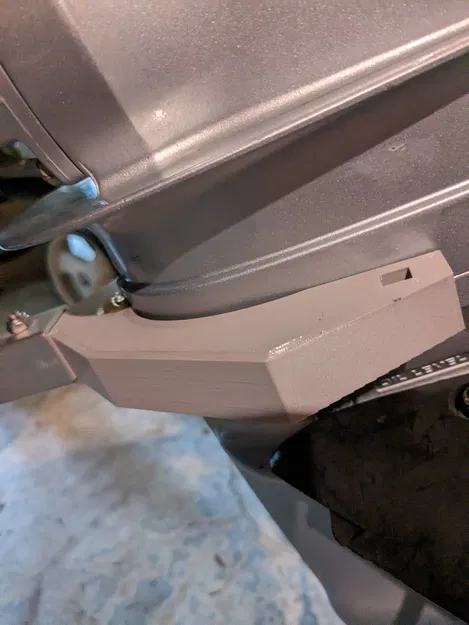

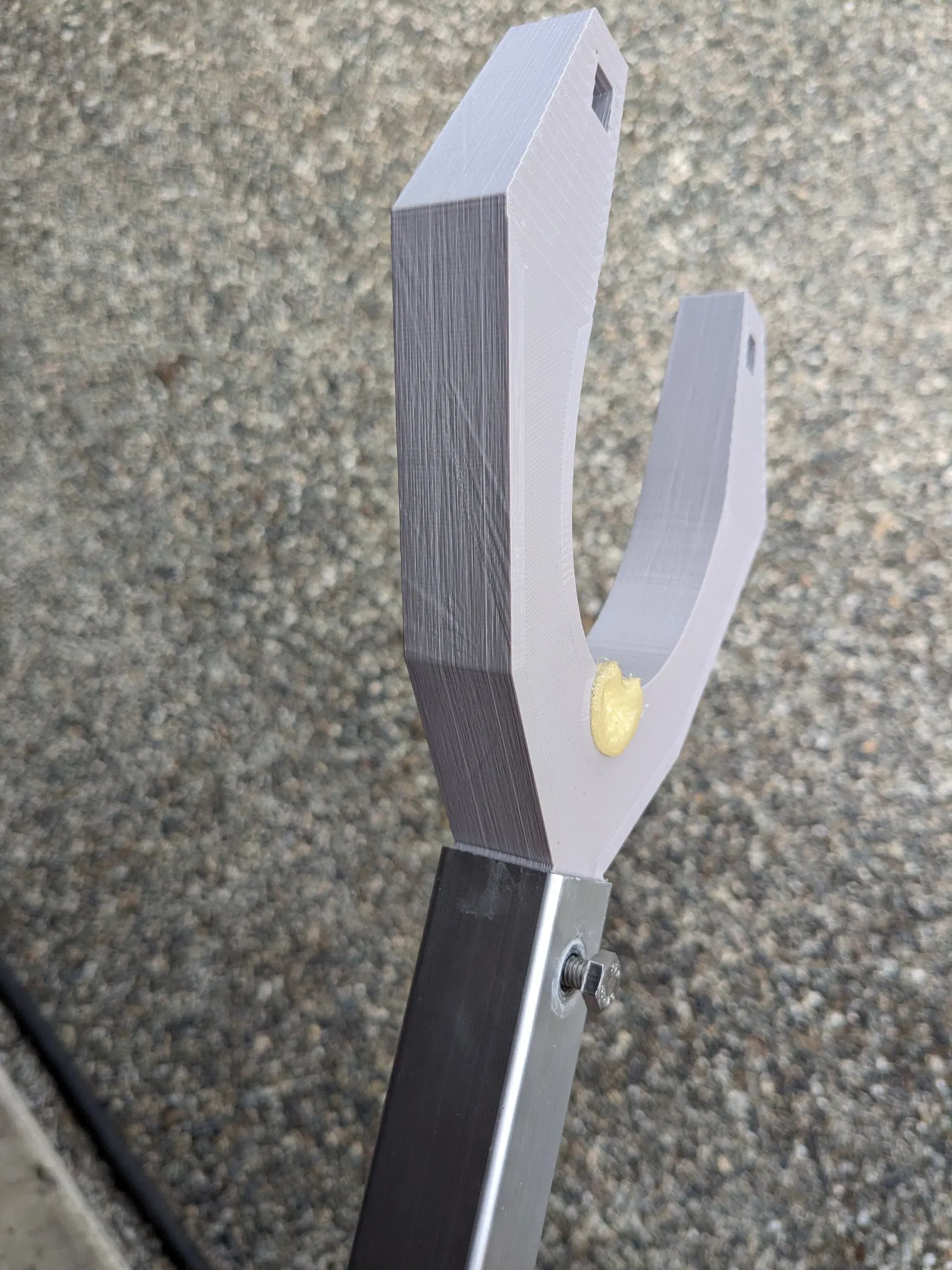

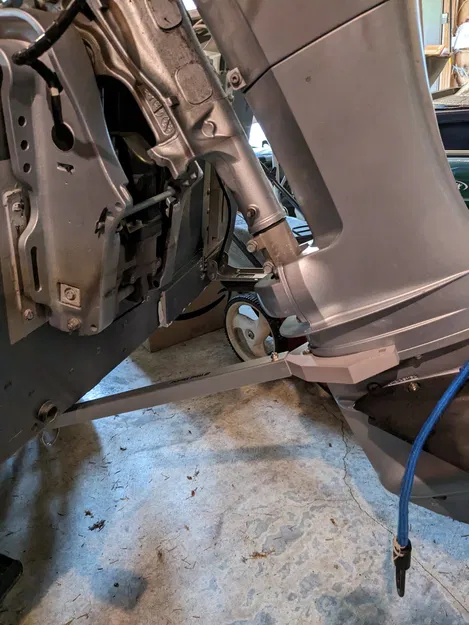

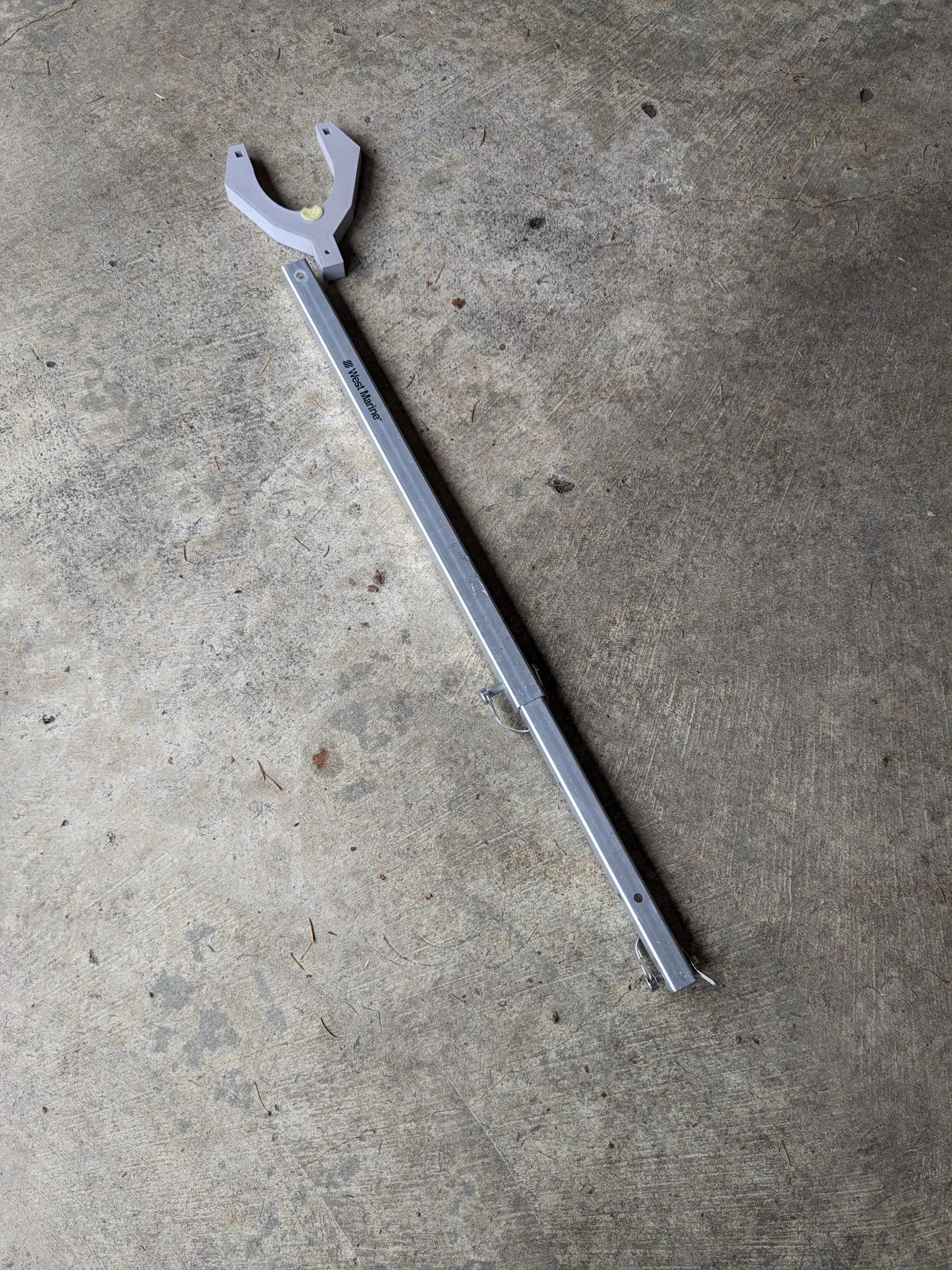

Yoke và đệm đều là những bản in dễ dàng. Không cần hỗ trợ cho cả hai. In yoke bằng vật liệu mạnh (hỗn hợp PC sẽ là tốt nhất) - vì bản in thử nghiệm của tôi bằng PETG đủ mạnh cho đường, nhưng nếu bạn làm rơi nó xuống đất, nó có thể bị vỡ. In chèn tròn bằng TPU - sau đó chèn nó vào yoke như một phần của lắp ráp. Sau đó chỉ cần đưa bu lông qua lỗ trong tay giữ đuôi, và siết chặt nó lại. Hình ảnh cho thấy nó phù hợp với đơn vị honda 20HP, và với bungy được gắn.

Để tăng cường độ bền của phần, tôi đã chọn 10 đường viền, và 50% độ đầy gyroid, với đường nối được đặt ở “Sau” - với phần được định vị Y mở về phía sau giường. Một yoke hoàn toàn bằng TPU sẽ là một lựa chọn tốt khác để ngăn ngừa gãy trong tương lai và cung cấp một chút khả năng hấp thụ sốc hơn.
