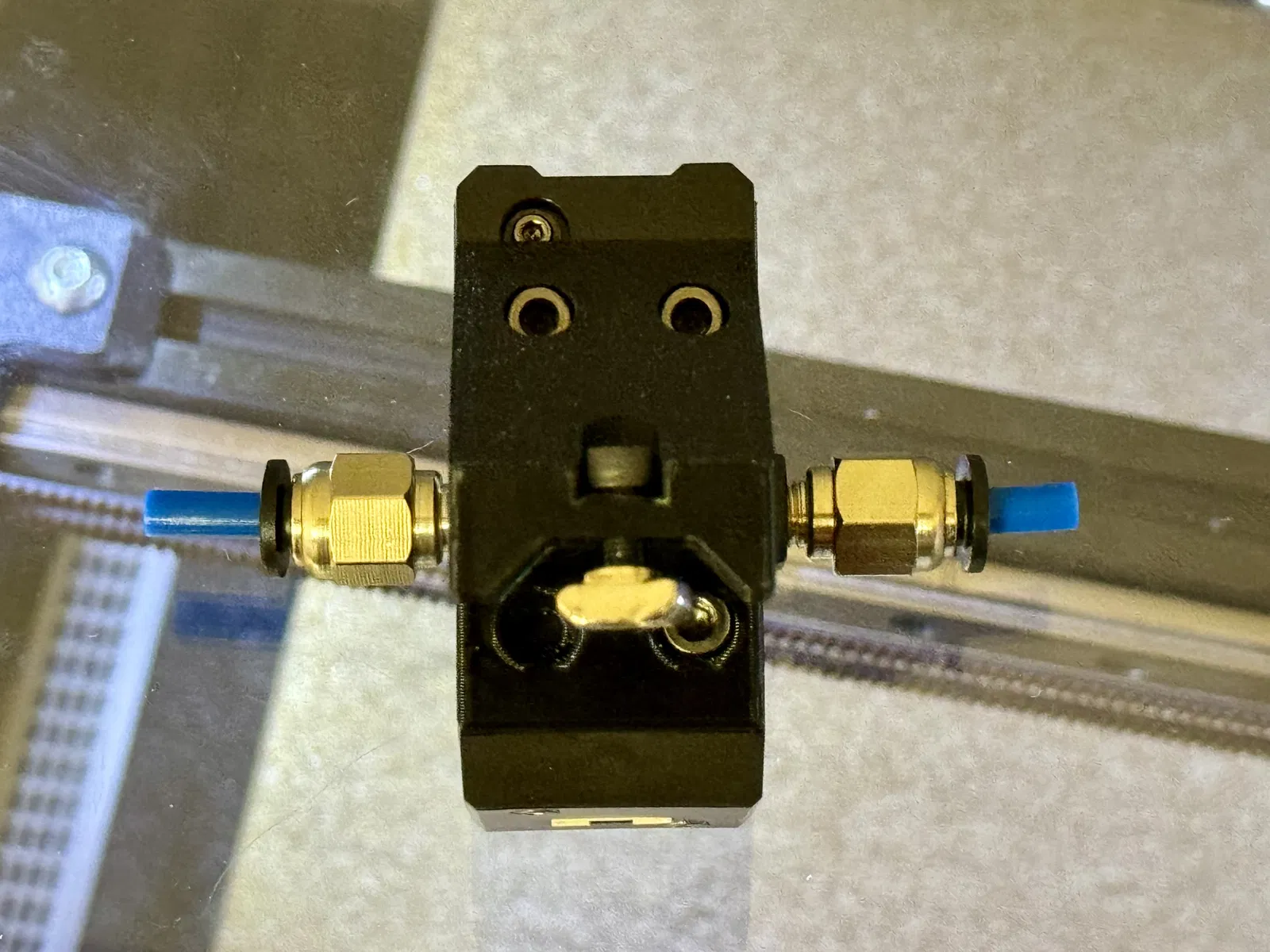

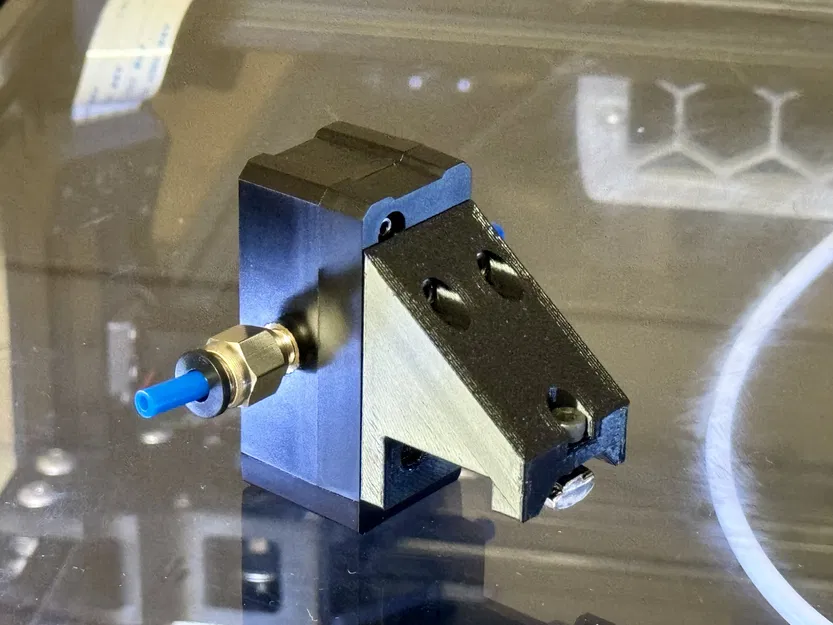

Ngàm gắn BTT SFS V2 cho khung nhôm 2020

Ngàm gắn cho BTT SFS V2.0 dùng cho khung nhôm định hình 2020.

Kích thước dung sai này được thiết kế tối ưu cho nhựa ABS/ASA.

Cài đặt in khuyến nghị:

• 3 đường biên (Perimeters/Walls)
• 5 lớp đáy/đỉnh (Bottom/Top layers)
• 25% infill
• 0.2mm layer height

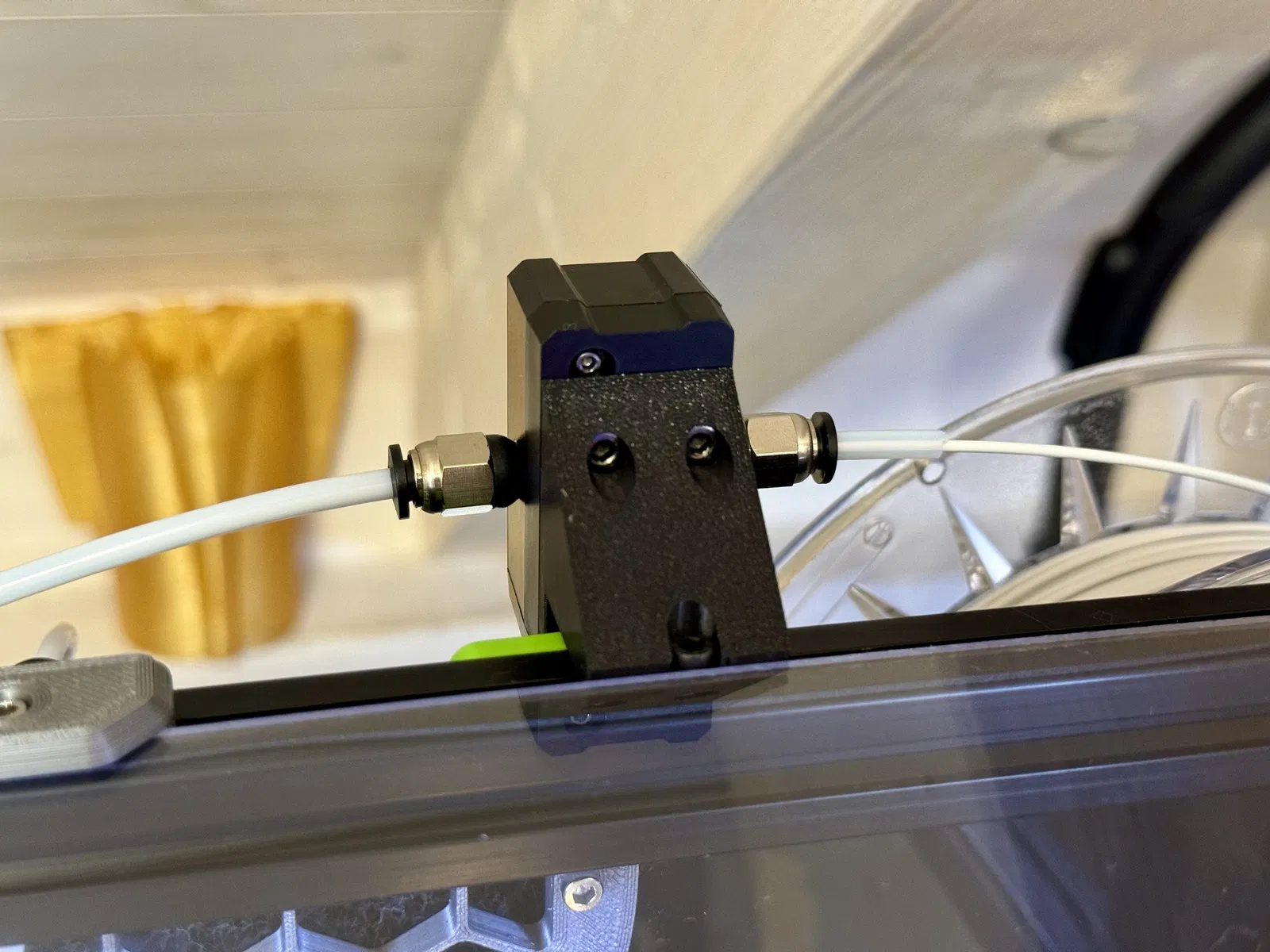

Sử dụng ốc vít gốc đi kèm để gắn cảm biến vào ngàm. Dùng ốc M3 8mm và đai ốc M3 búa (Hammerhead nut) để gắn ngàm vào thanh nhôm 2020.

Cấu hình Klipper của mình cho cảm biến:

[filament_switch_sensor switch_sensor]
switch_pin: ^PG12
pause_on_runout: True
runout_gcode:
  RESPOND MSG="Filament switch runout"
  SET_DISPLAY_TEXT MSG="Filament switch runout"              # Hiển thị thông báo
insert_gcode:
  RESPOND MSG="Filament switch inserted"
  SET_DISPLAY_TEXT MSG="Filament switch inserted"              # Hiển thị thông báo

[filament_motion_sensor encoder_sensor]
switch_pin: ^PG13
detection_length: 10 # độ chính xác của cảm biến chuyển động 2.88mm
extruder: extruder
pause_on_runout: True
runout_gcode:
  RESPOND MSG="Filament encoder runout"
  SET_DISPLAY_TEXT MSG="Filament encoder runout"              # Hiển thị thông báo
insert_gcode:
  RESPOND MSG="Filament encoder inserted"
  SET_DISPLAY_TEXT MSG="Filament encoder inserted"              # Hiển thị thông báo

[delayed_gcode DISABLEFILAMENTSENSOR]
initial_duration: 1
gcode:
    SET_FILAMENT_SENSOR SENSOR=switch_sensor ENABLE=0 #vô hiệu hóa cảm biến
    SET_FILAMENT_SENSOR SENSOR=encoder_sensor ENABLE=0 #vô hiệu hóa cảm biến

[delayed_gcode enable_filament_sensor]
initial_duration: 10
gcode:
    SET_FILAMENT_SENSOR SENSOR=switch_sensor ENABLE=1 #kích hoạt cảm biến
    SET_FILAMENT_SENSOR SENSOR=encoder_sensor ENABLE=1 #kích hoạt cảm biến

[gcode_macro _SFS_ENABLE]
gcode:
    SET_FILAMENT_SENSOR SENSOR=switch_sensor ENABLE=1 #kích hoạt cảm biến
    SET_FILAMENT_SENSOR SENSOR=encoder_sensor ENABLE=1 #kích hoạt cảm biến

[gcode_macro _SFS_DISABLE]
gcode:
    SET_FILAMENT_SENSOR SENSOR=switch_sensor ENABLE=0 #vô hiệu hóa cảm biến
    SET_FILAMENT_SENSOR SENSOR=encoder_sensor ENABLE=0 #vô hiệu hóa cảm biến
