Đế gắn nút chỉnh độ sáng IKEA Trådfri cho công tắc Eljo

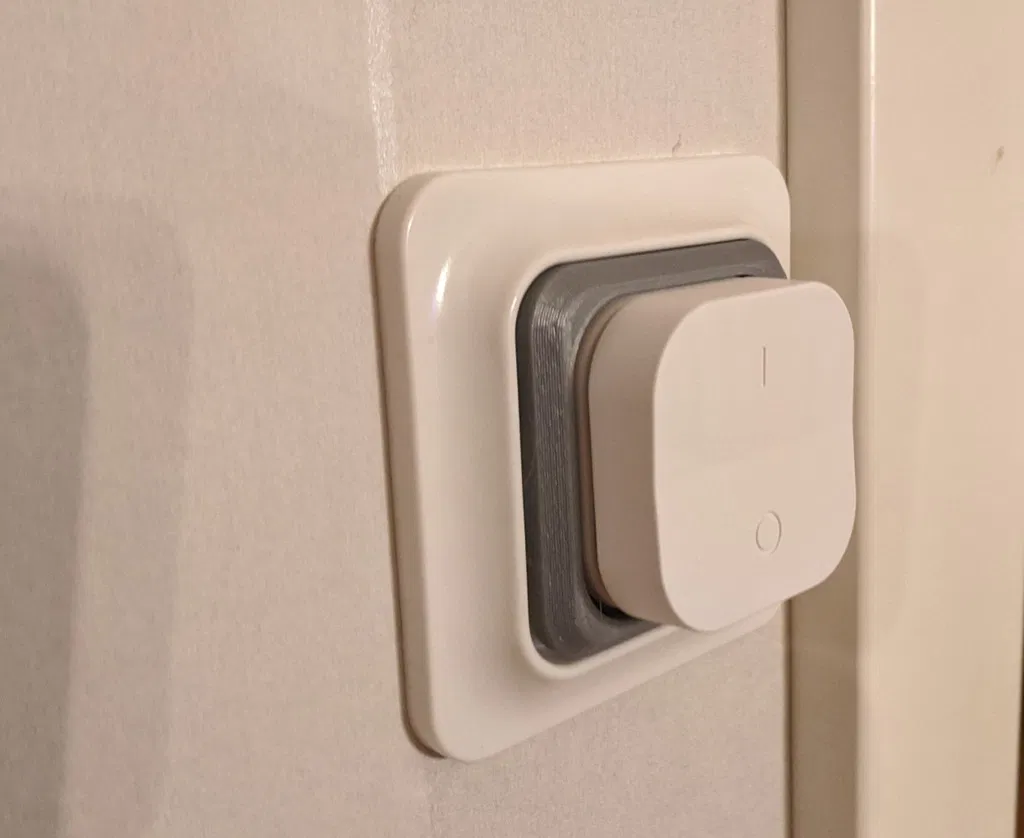

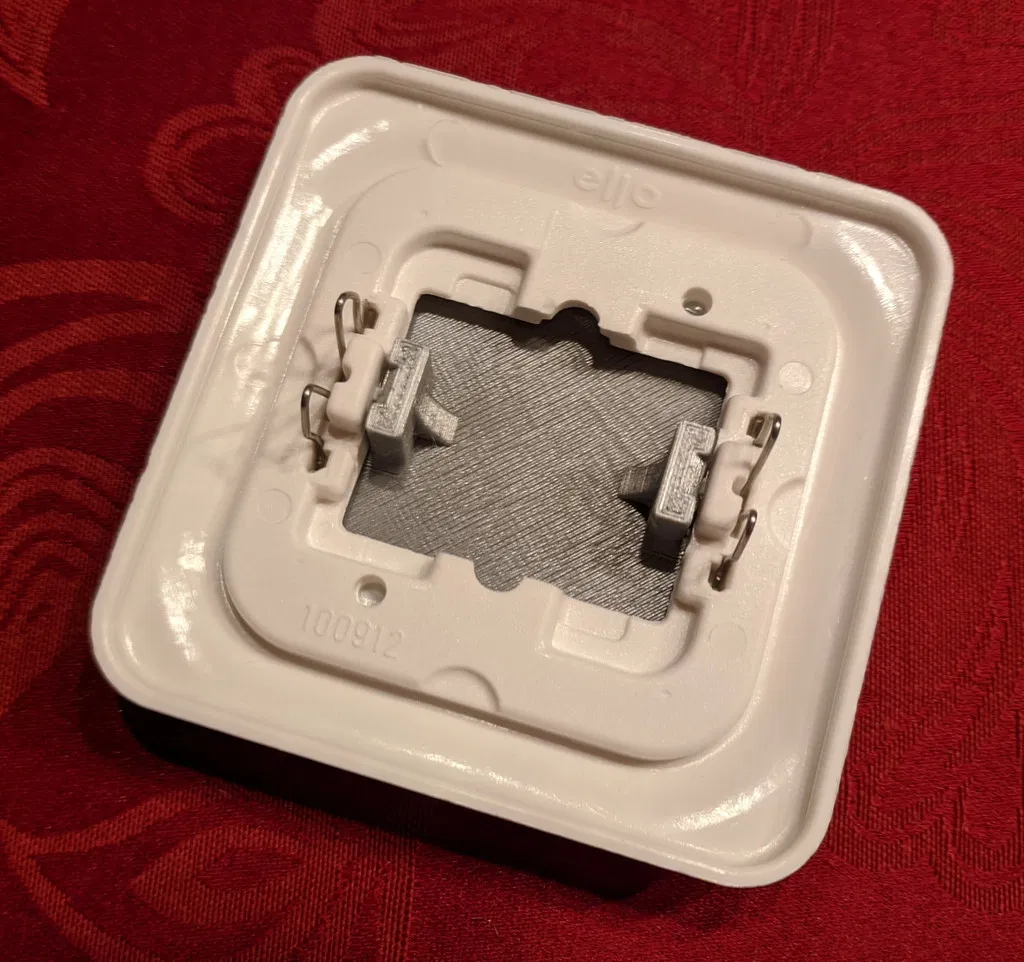

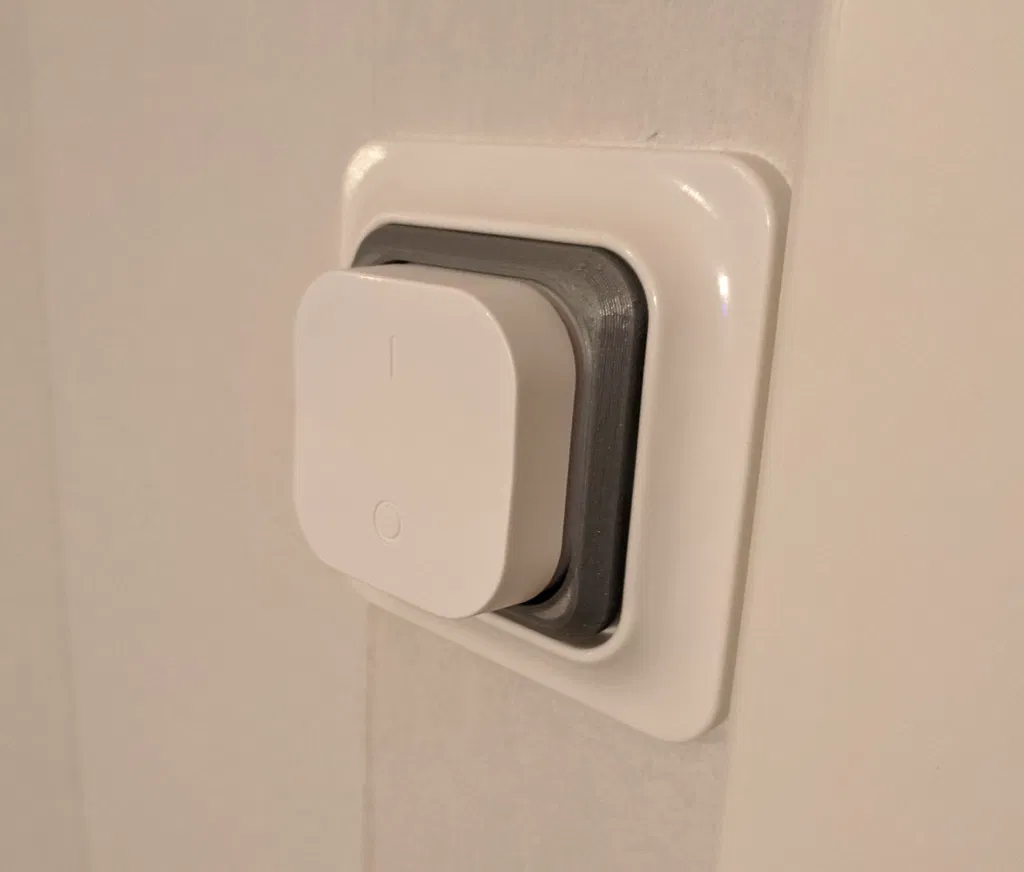

Gần đây tụi mình mới sắm mấy cái nút chỉnh độ sáng (dimmer) dòng IKEA Trådfri và muốn lắp chúng ngay tại vị trí công tắc đèn cũ trong nhà. Yêu cầu của mình là phần đế gắn phải gọn gàng, không phá hỏng tường và tận dụng được cơ chế bắt vít của công tắc cũ. Thế là mình đo đạc rồi mô phỏng lại cái công tắc gốc. Sau 4 lần chỉnh sửa, cuối cùng mình cũng có được bản thiết kế hoàn thiện, bấm nghe cái ‘tạch’ rất đã tay!

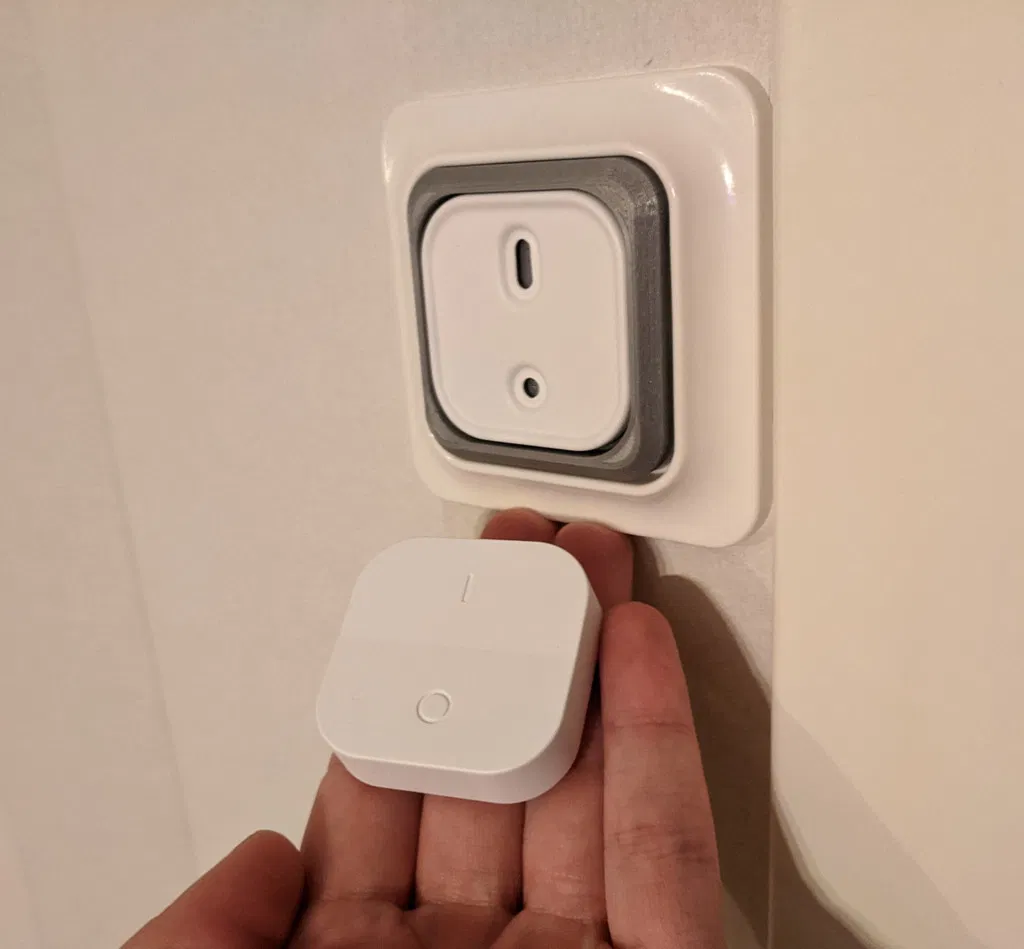

Điểm cộng là bạn vẫn có thể tháo rời dimmer dễ dàng để thay pin hoặc mang đi chỗ khác sử dụng.

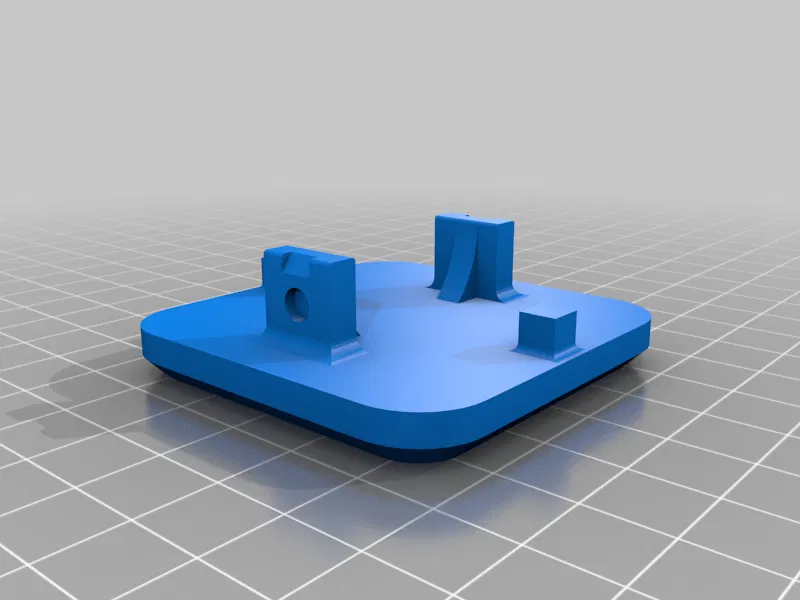

Hai cái gờ hình vuông ở trên và dưới nút nhấn đóng vai trò là đệm để giữ cho mặt đế không bị lung lay. Nếu thấy vẫn còn hơi lắc nhẹ dù rất khó nhận ra, bạn có thể chỉnh lại file FreeCAD đi kèm để tăng chiều cao phần gờ này lên một chút nhé.

Thật lòng là mình định làm bản thiết kế này hoàn toàn bằng tham số (parametric) ngay từ đầu, nhưng cuối cùng lại... không làm tới nơi tới chốn được!

Đừng quên đăng hình ảnh sản phẩm sau khi in xong nhé, mình rất mong được thấy thành quả của mọi người!

Thông số in ấn

Hãng máy in: Prusa

Máy in: I3 MK3S

Rafts: Không

Supports: Không

Độ phân giải: 0.3

Infill: 15%

Chất liệu: Prusament PLA xám

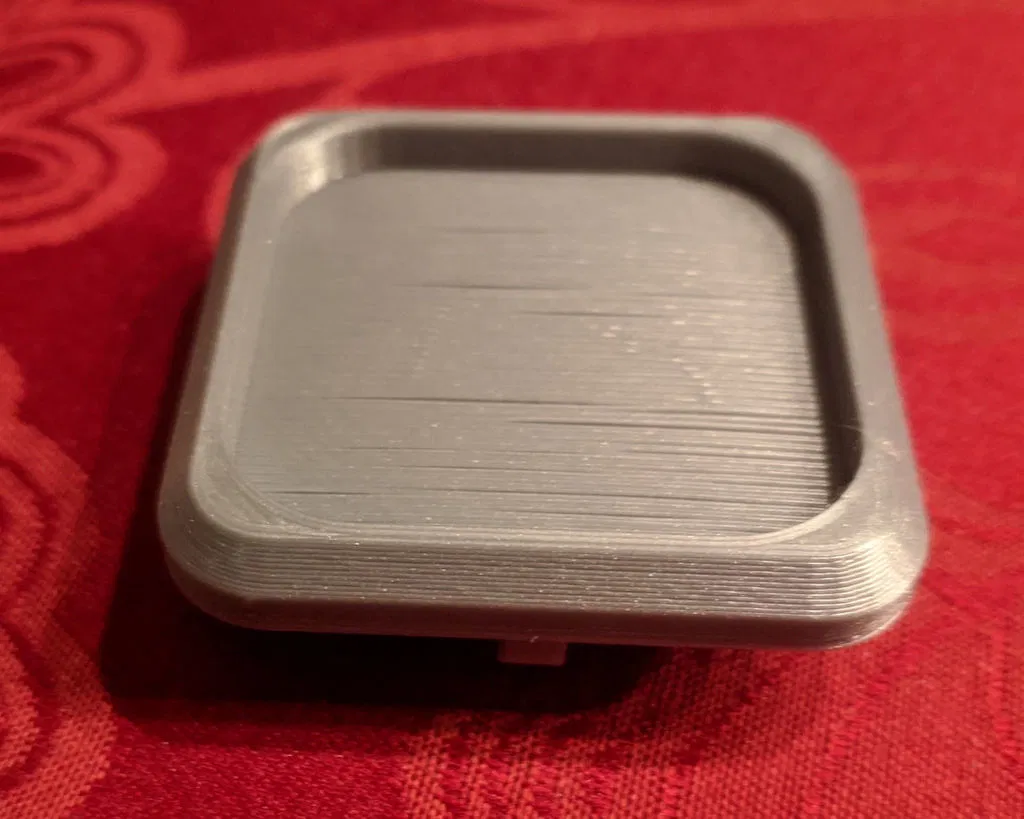

Ghi chú: Đây là thông số mình dùng, mình nghĩ dùng bất kỳ loại nhựa PLA nào cũng được. Khi in, mình để mặt khoét lỗ cho nút nhấn hướng xuống dưới, phần overhang vẫn ra rất ổn. Nếu máy in của bạn không xử lý tốt phần overhang đó, hãy cân nhắc bật thêm support.

Hậu xử lý

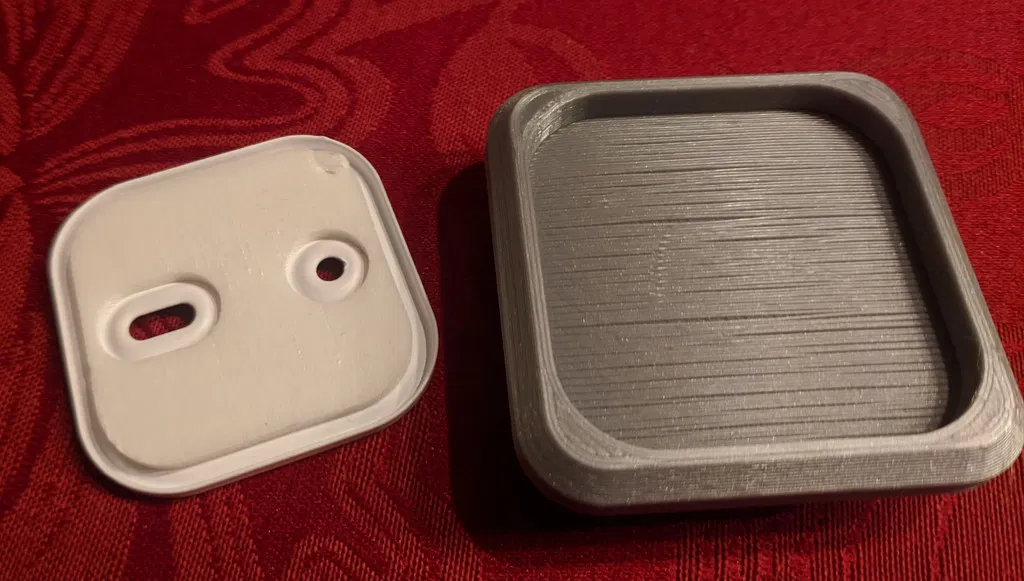

Mình sử dụng miếng băng dính hai mặt đi kèm trong bộ sản phẩm dimmer. Bạn chỉ cần dán nó vào tấm kim loại trước, sau đó lắp vào phần đế đã in là xong.
