Nắp chụp cho đinh cọc / Cọc lều (Ground Spike / Tent Stake Cap)
Mô hình nắp chụp cho loại đinh cọc thông dụng 0.375". Thiết kế này giúp việc đóng cọc xuống đất bằng tay hoặc búa trở nên dễ dàng hơn, đồng thời hỗ trợ cột dây chằng buộc cho lều hoặc bạt rất tiện lợi. Hỗ trợ in với nhựa ASA để bền bỉ ngoài trời.
Mô tả

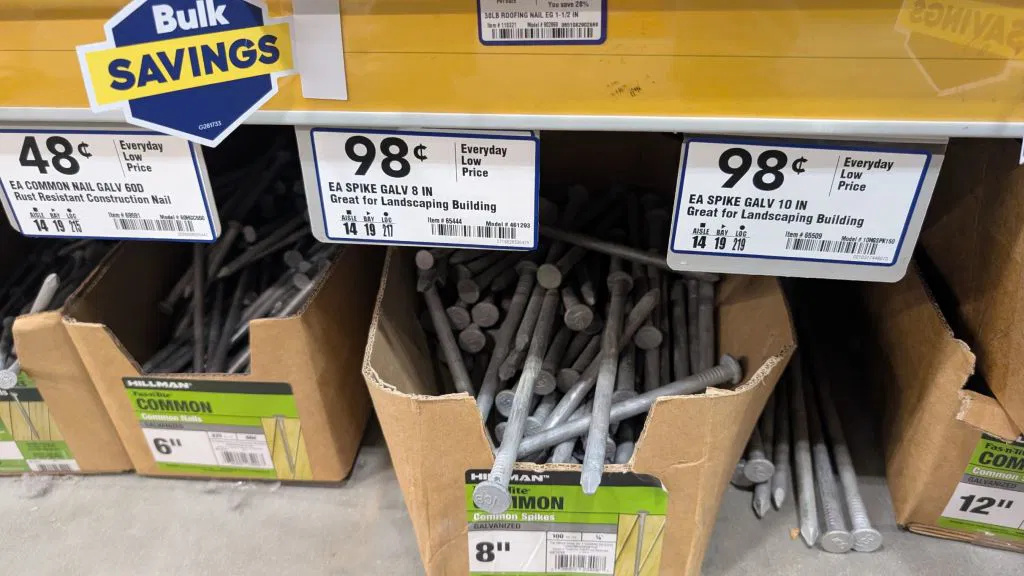

Mình muốn tận dụng mấy cái đinh cọc thông dụng để làm chân đế cho chân máy ảnh EMT của mình. Những cây đinh đường kính 0.375" bán ở Lowes (một cửa hàng vật liệu xây dựng) có đủ loại chiều dài 12", 10" và 8" với giá chỉ khoảng 1 đô la mỗi cây. Đóng đinh xuống đất thì dễ rồi, nhưng mình nghĩ cần một cái gì đó để vừa dễ rút ra, vừa có thể dùng tay nhấn xuống.

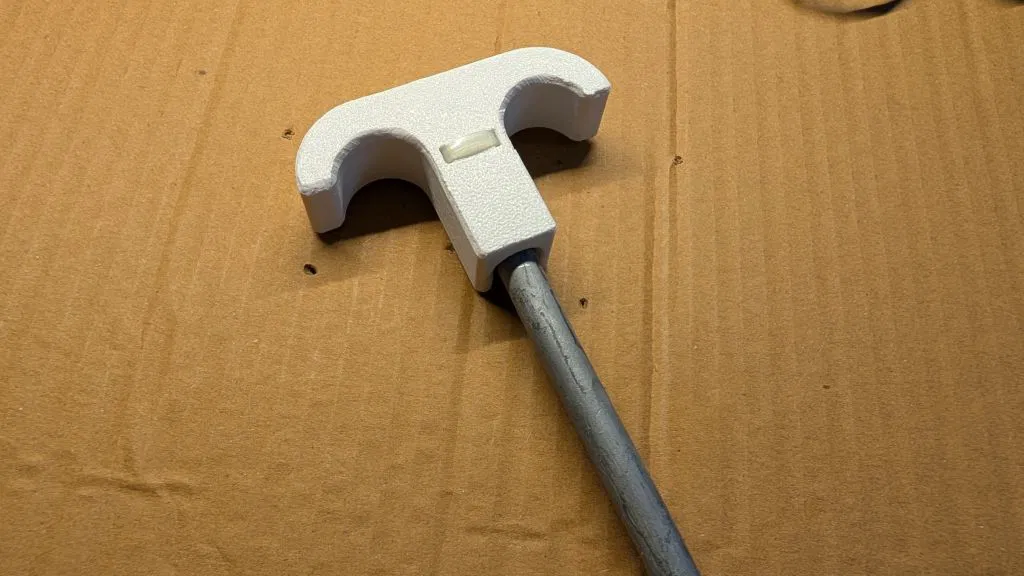

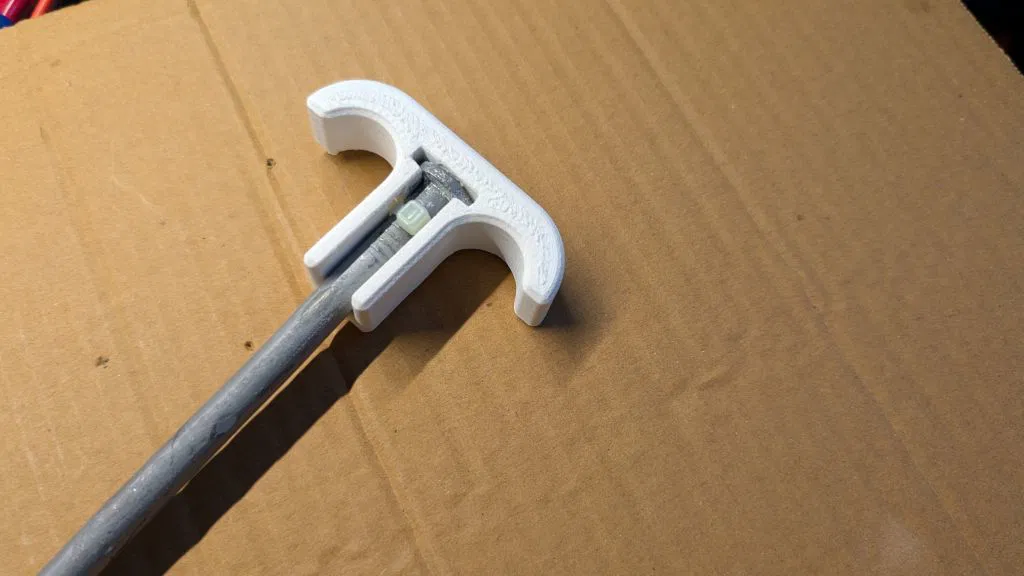

Phần cọc sẽ khớp vào rãnh được thiết kế ở bên cạnh mô hình và cố định bằng dây rút (zip tie). Mình đã thử dùng loại dây rút 1/8" (3.17mm) và 3/16" (4.75mm). Các khe hở này có thể vừa với dây rút tối đa 5mm. Độ khít của rãnh giúp bạn có thể đóng đinh bằng búa hoặc nhấn bằng tay thoải mái. Nó cũng giúp việc rút cọc lên bằng tay hoặc cột dây dễ dàng hơn, phần đầu còn có thể dùng để giữ dây khi cần chằng buộc.
Những cái cọc này có thể dùng để ghim bạt, làm cọc lều hoặc các loại cọc cố định khác.
Mình in bằng nhựa ASA để tăng khả năng chịu nhiệt và tia UV. File thiết kế Fusion 360, định dạng .STEP và .STL đã được đính kèm đầy đủ.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
