Khay đựng cửa tủ lạnh thay thế cho Samsung DA63-08646A

Điều này thay thế phần Samsung DA63-08646A được sử dụng trong dòng tủ lạnh RT21M621 có dung tích 21.1 cubic foot. Tôi đã có hai ngăn cửa giòn này bị gãy trong chưa đầy 3 năm. (Phần còn lại của tủ lạnh thì tuyệt vời.) Mỗi bộ thay thế OEM có giá trên 90 đô la, mất hơn 3 ngày để vận chuyển, và có lẽ sẽ cần thay thế lại trong vài năm nữa, vì vậy tôi đã quyết định in 3D riêng của mình. In 3D chắc chắn rẻ hơn và nhanh hơn đối với tôi. Tôi đã đơn giản hóa hình dạng một chút để dễ dàng mô hình hóa và in. Tôi cũng đã thêm một mẫu ở phía trước để làm cho nó cứng cáp.

Tôi đã in phần này bằng PLA trên một bàn Voron 350x350, nhưng nó sẽ tương đối dễ dàng để cắt mô hình thành các kích thước khác nhau cho các máy in nhỏ hơn. Tôi đã sử dụng “lightning” infill để giảm thiểu lượng filament cần thiết; tôi nghĩ tổng cộng khoảng 0.8 kg. Tôi đã chia phần này thành 3 mảnh mà tôi khâu lại bằng cách trượt filament PETG thô vào các kênh. Tôi đã tạo ra và sử dụng các mô hình cho vật liệu hỗ trợ để eSlicer tạo ra các hỗ trợ chính xác mà tôi cần và không hơn.

Mảnh cuối cùng mạnh mẽ và cứng cáp một cách ngạc nhiên và tôi không nghĩ tôi đã sử dụng bất kỳ chất kết dính nào. Tôi đã phải cắt bỏ các tai chuột, dũa các bản in, và khoan lỗ để filament có thể trượt vào. Ngăn mới đã hoạt động được vài tháng mà không gặp vấn đề gì.

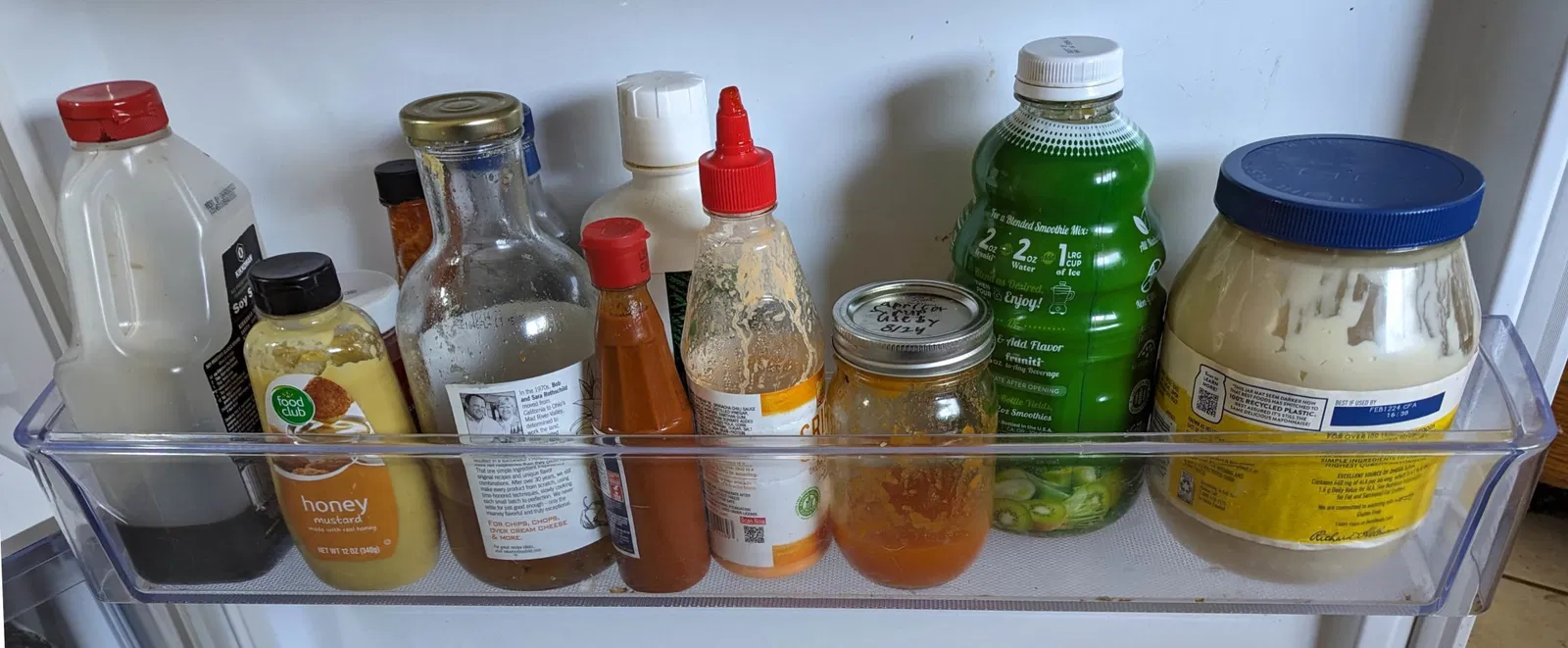

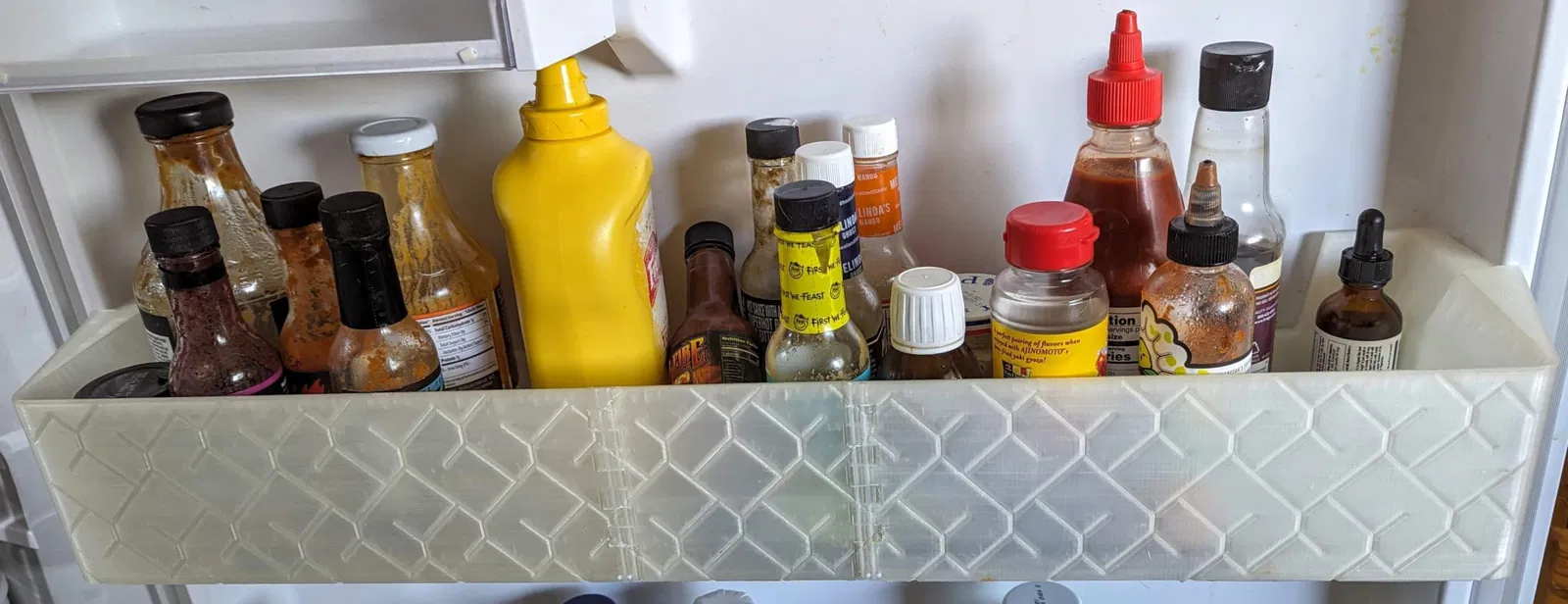

Tôi đã bao gồm hình ảnh của cả ngăn gốc và ngăn in 3D. Đây là bản nháp hoàn thành đầu tiên; nó có thể cần một số tinh chỉnh (nó nên rộng hơn một chút và các tab nên mỏng hơn một chút để vừa hơn), nhưng nó hoạt động tốt như hiện tại. Tôi nghĩ PLA bền hơn vật liệu gốc.

Tôi thực sự thích kỹ thuật dệt mà tôi đã sử dụng. Nó có vẻ như là một cách tuyệt vời để in và kết nối các mô hình quá lớn cho máy in. Nó đảm bảo rằng phần cuối cùng mạnh mẽ và có kích thước chính xác như đã chỉ định trong mô hình. Tôi chưa thấy bất kỳ bản in nào khác kết nối theo cách này và tôi hy vọng các nhà thiết kế khác sẽ thử nghiệm kỹ thuật này cho các mô hình của họ.

Tệp nguồn OpenSCAD được bao gồm. Nó phụ thuộc vào thư viện BOSL mã nguồn mở.
