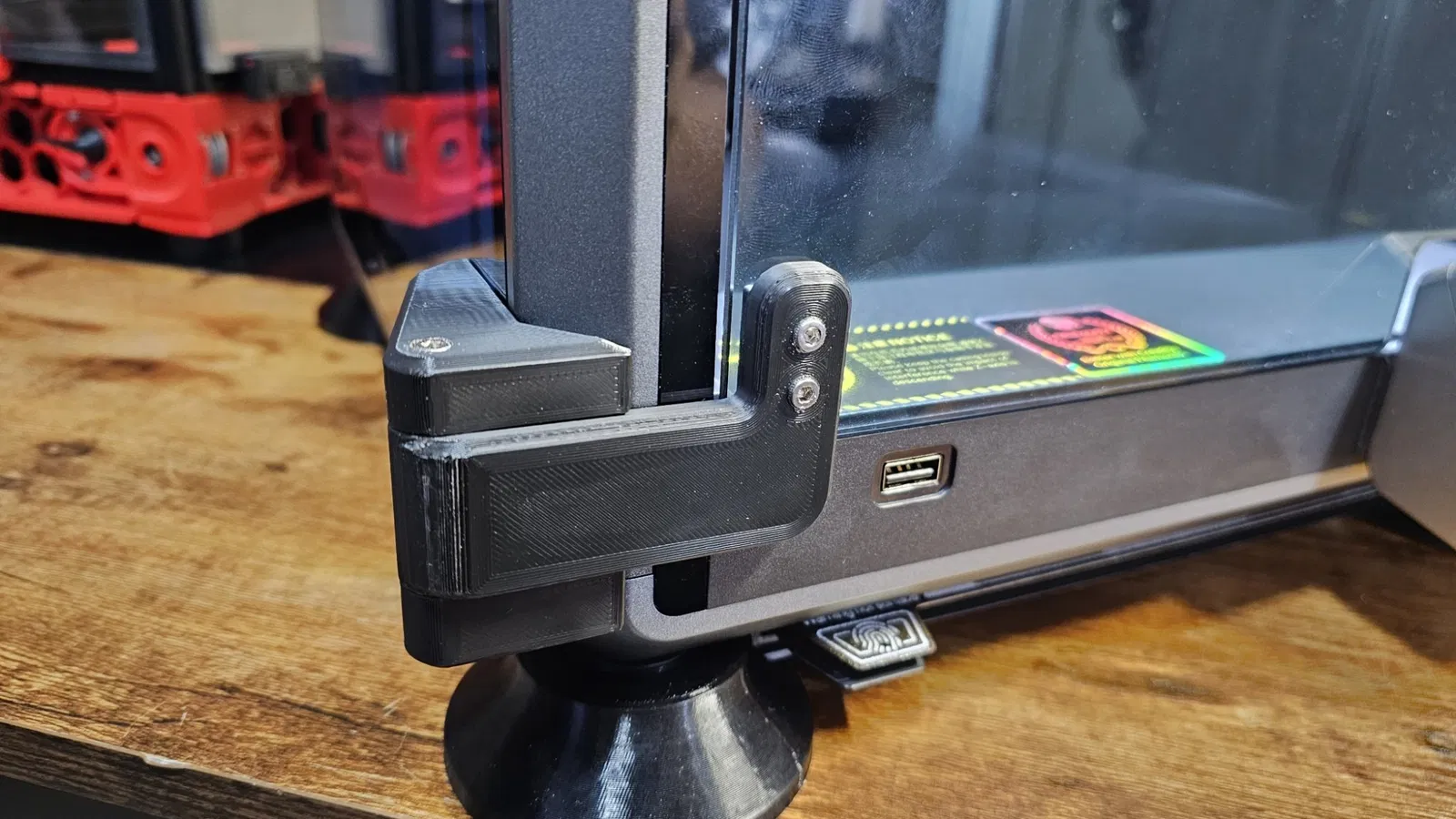

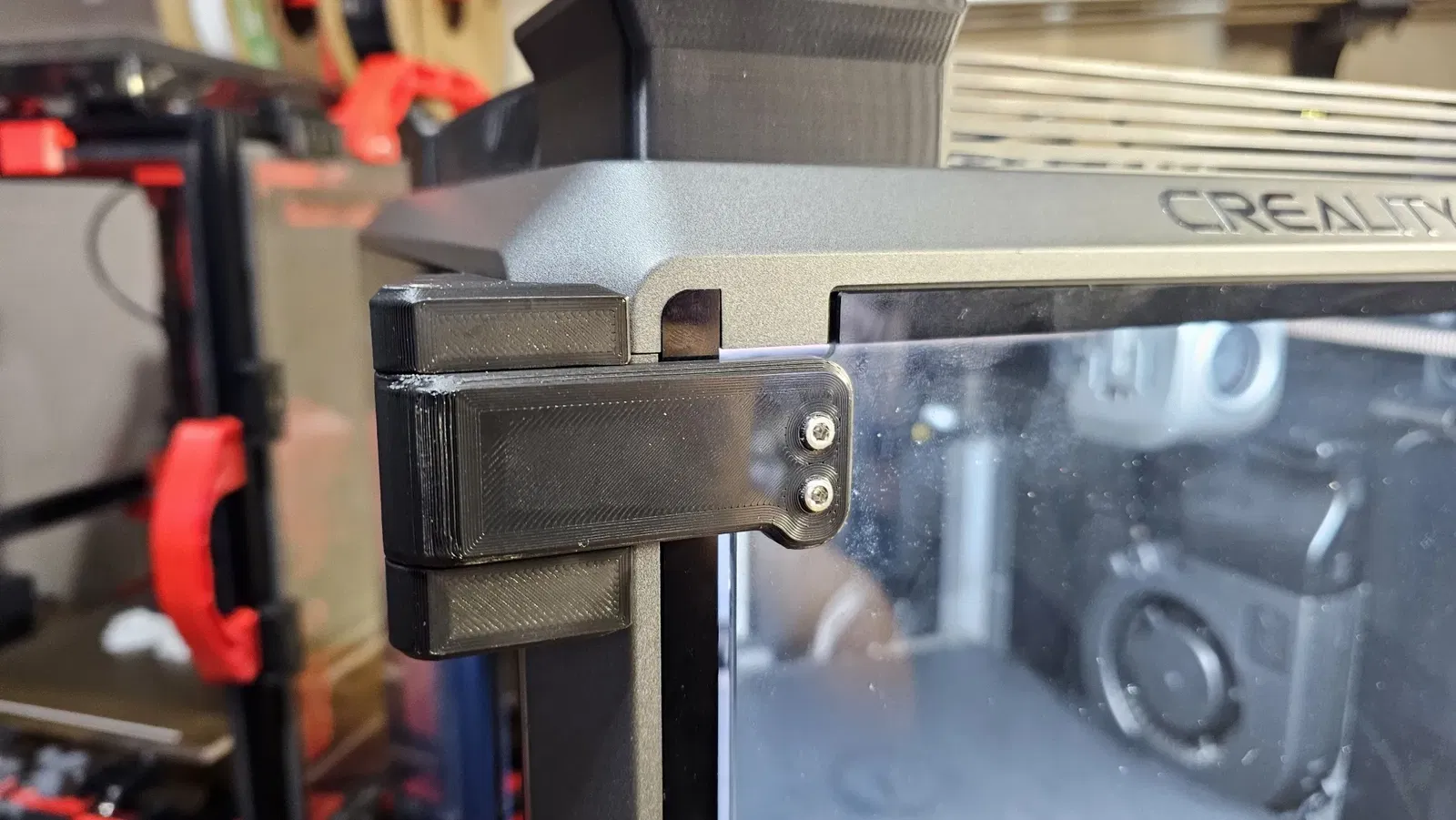

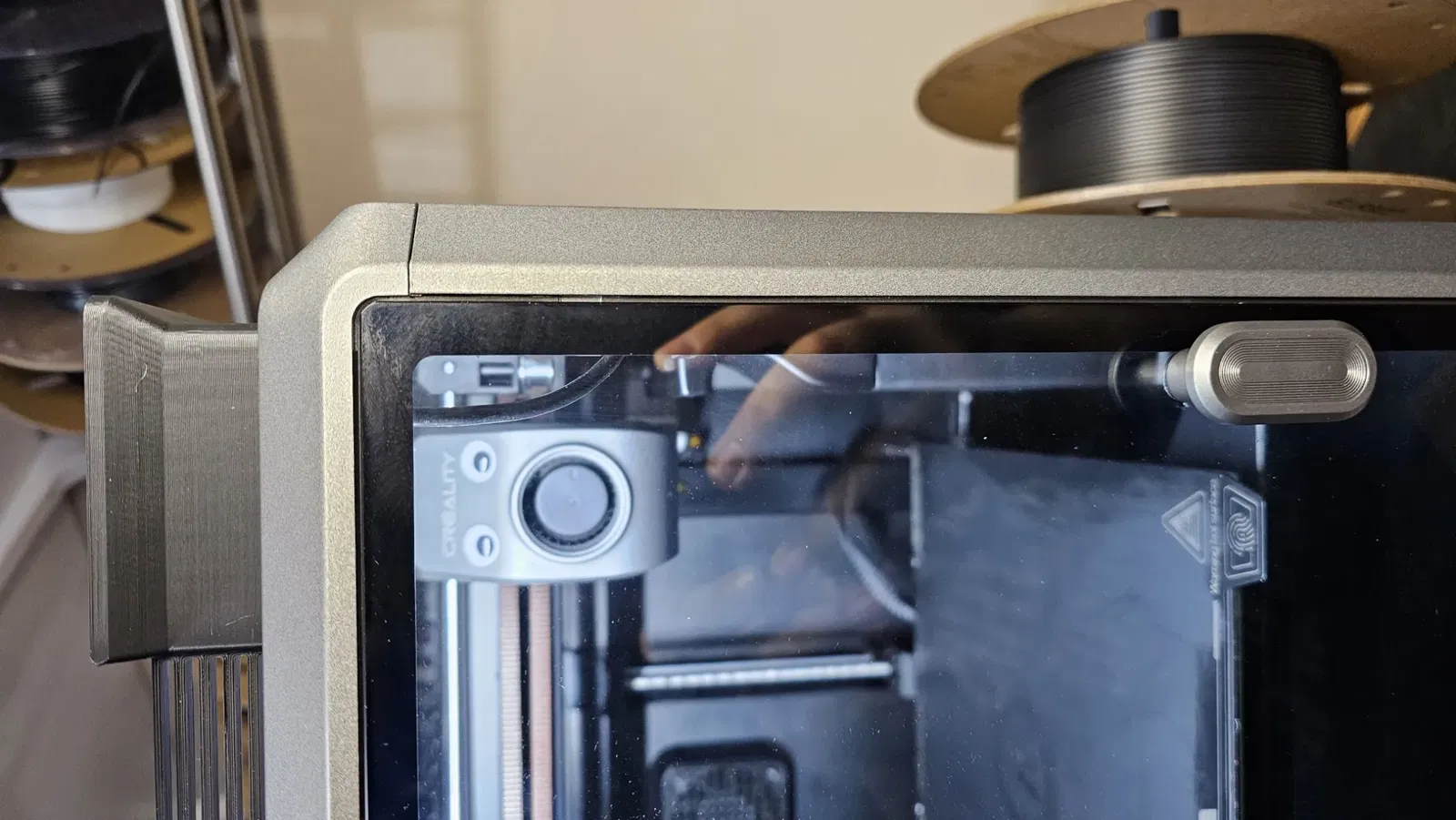

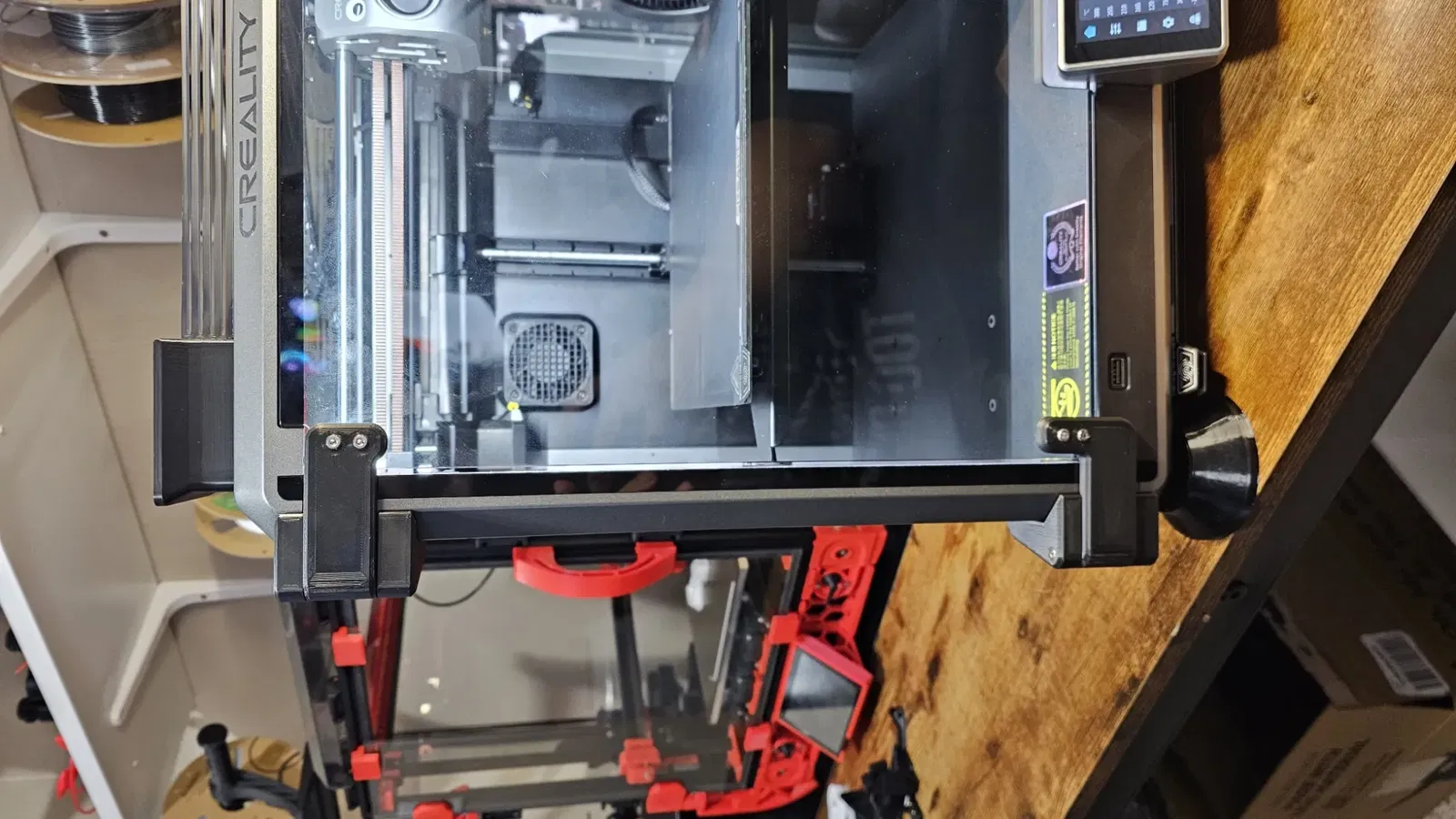

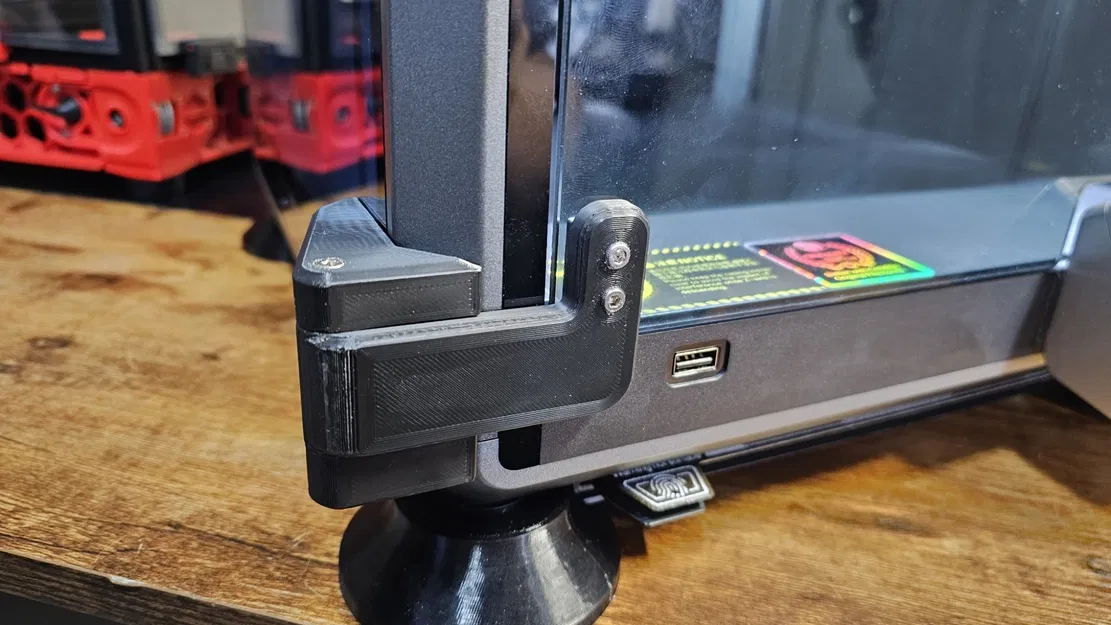

Bản lề cửa 270° cho Creality K1 với khóa cửa

KHÔNG PHÙ HỢP VỚI K1 MAX

Tôi rất thích ý tưởng có bản lề cửa 270° trên K1 nên bây giờ tôi đang tự làm. Tôi quyết định làm chúng khá chắc chắn. Cho đến nay, nó có sự vừa vặn tuyệt vời và khá chắc chắn. Tôi biết chúng hơi cồng kềnh nhưng tôi không vấn đề gì miễn là chúng không bị rung lắc khi mở hoặc đóng.

Tôi sẽ tiếp tục thử nghiệm và thực hiện các thay đổi để cải thiện thiết kế.

• 4x m3 heat inserts hoặc 4x m3 hex nuts
• 2x m3x8mm (một cho trên, một cho giá đỡ dưới)
• 5x m3x12mm (cánh cửa & chốt cửa)
• 4x m3x15mm (nếu sử dụng đai ốc hex cho bảng lưng cửa)
• 2x m3x16mm (một cho trên, một cho giá đỡ dưới)
• 2x m3x40mm hoặc m3x50mm

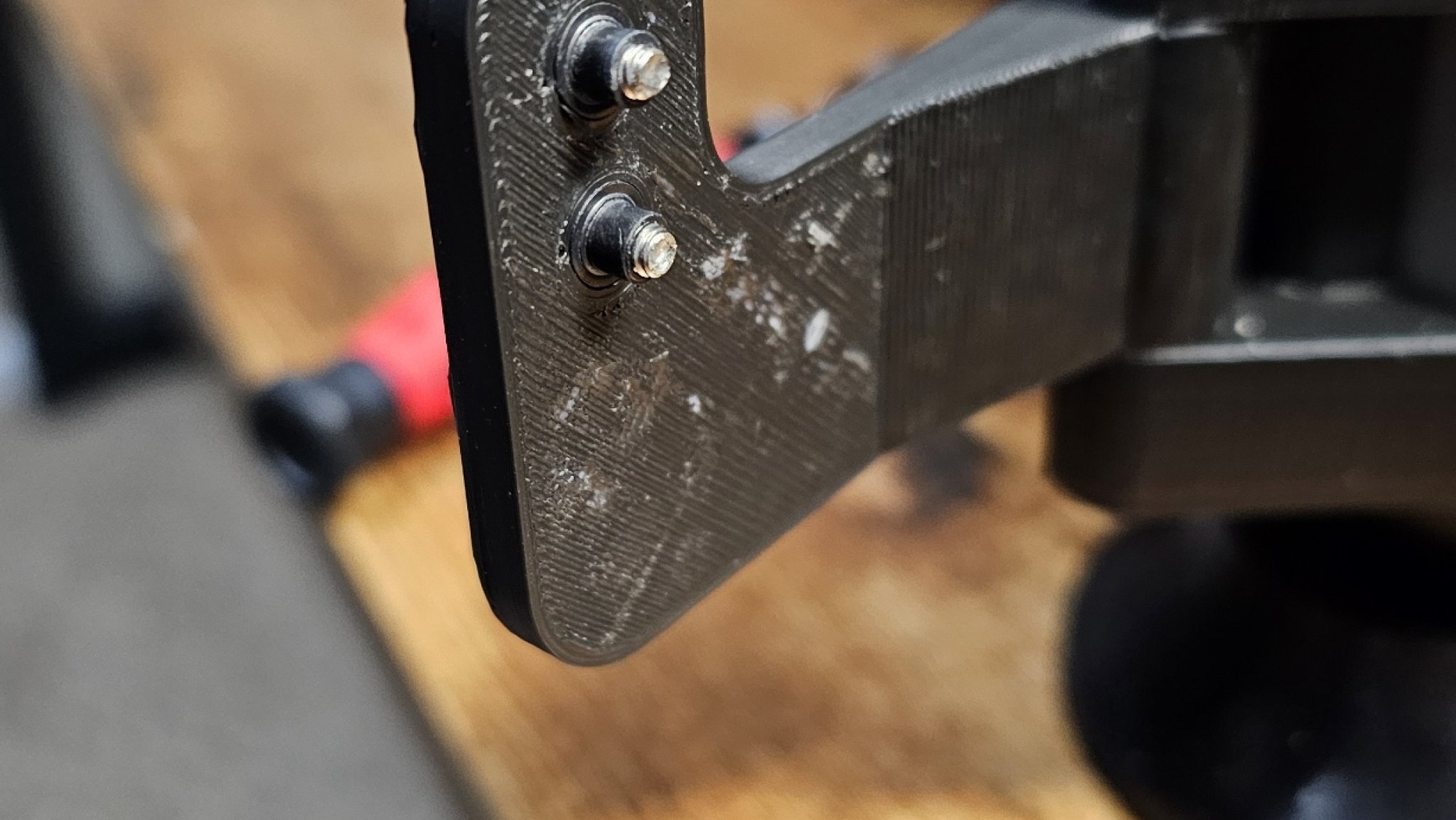

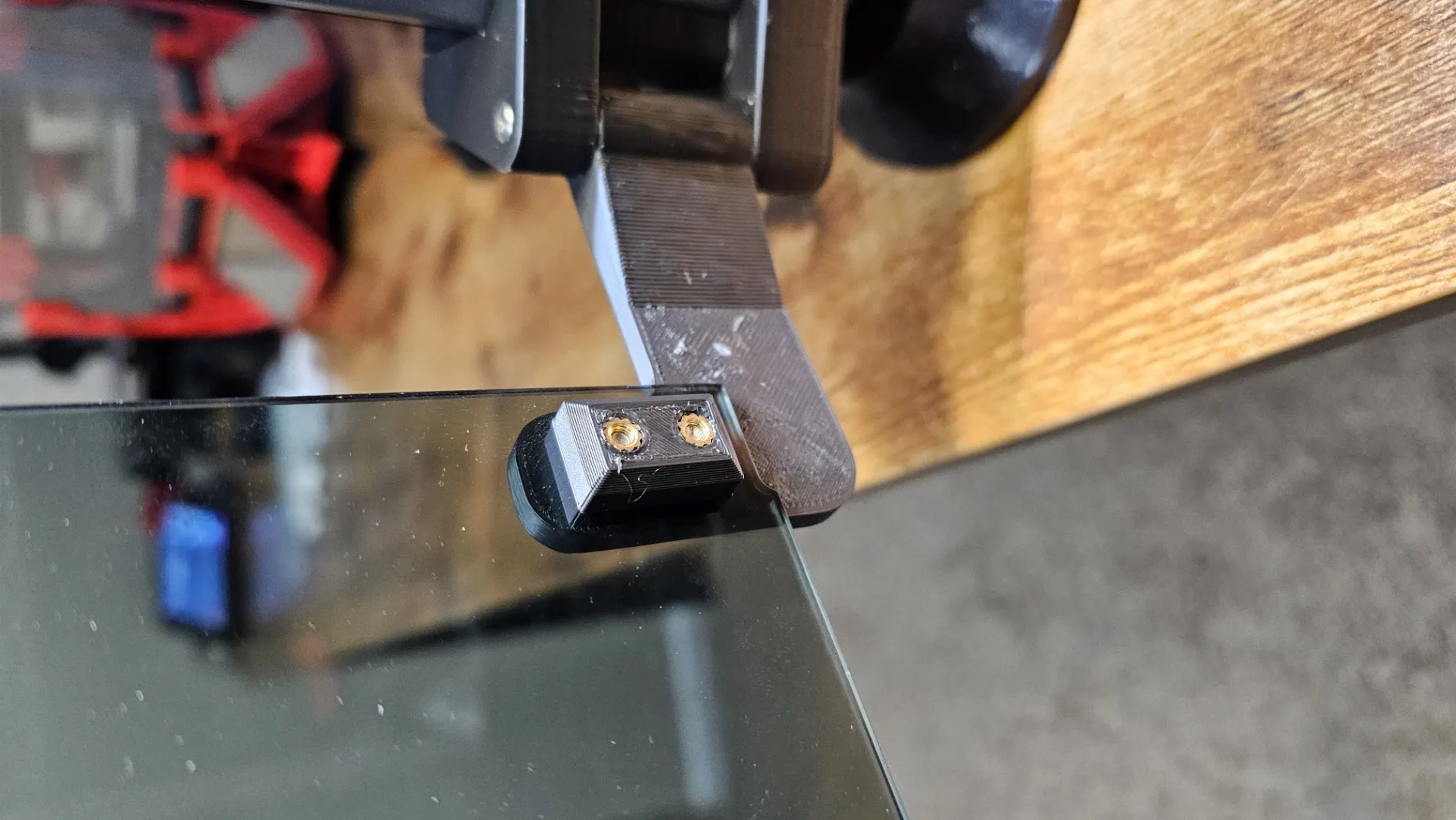

• miếng chèn cao su từ bản lề gốc (để căn giữa tấm kính trên cánh cửa một cách chính xác; xem ảnh)

Cài đặt được khuyến nghị: chiều cao lớp 0.2, 4 tường, 4 dưới/trên, 25%+ độ đầy (tối thiểu 50% cho cánh cửa để ngăn rung lắc)

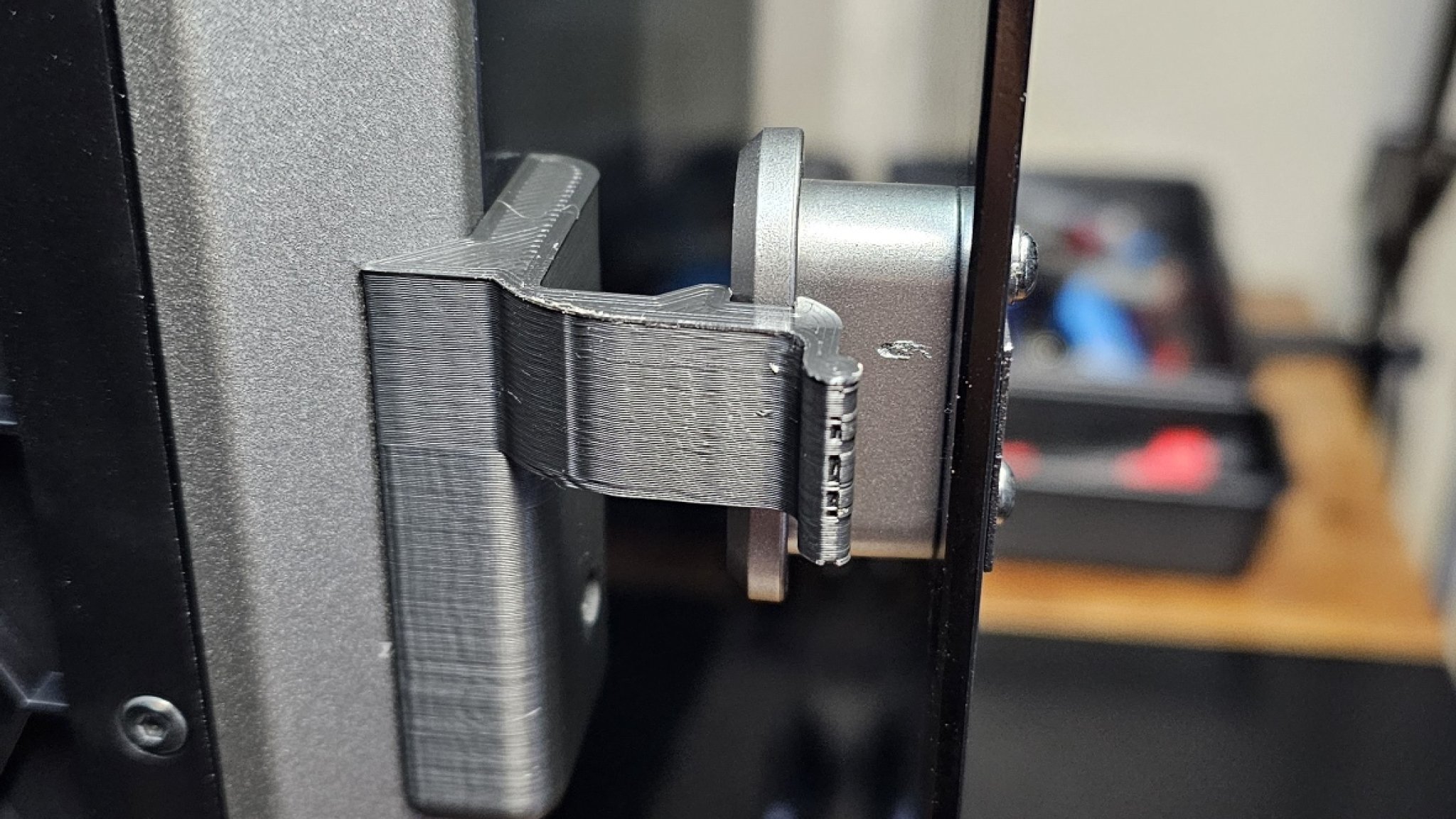

Chốt cửa: chiều cao lớp 0.2, 2 tường, 3 dưới/trên, 10% độ đầy (cần phải linh hoạt)

Nếu bạn quyết định sử dụng các loại vít khác, xin lưu ý rằng vít dưới cùng trên giá đỡ trên, nếu quá dài, có thể chạm vào dây đai. Xin đừng sử dụng vít dài hơn 8mm.

Nếu bạn thích công việc của tôi, hãy xem xét mua cho tôi một ly cà phê ☕😊 Sự hỗ trợ của bạn rất được trân trọng.

Cập nhật: 11 tháng 9, 2023
