Các mảnh ghép Marble Run (Đồ chơi thả bi)

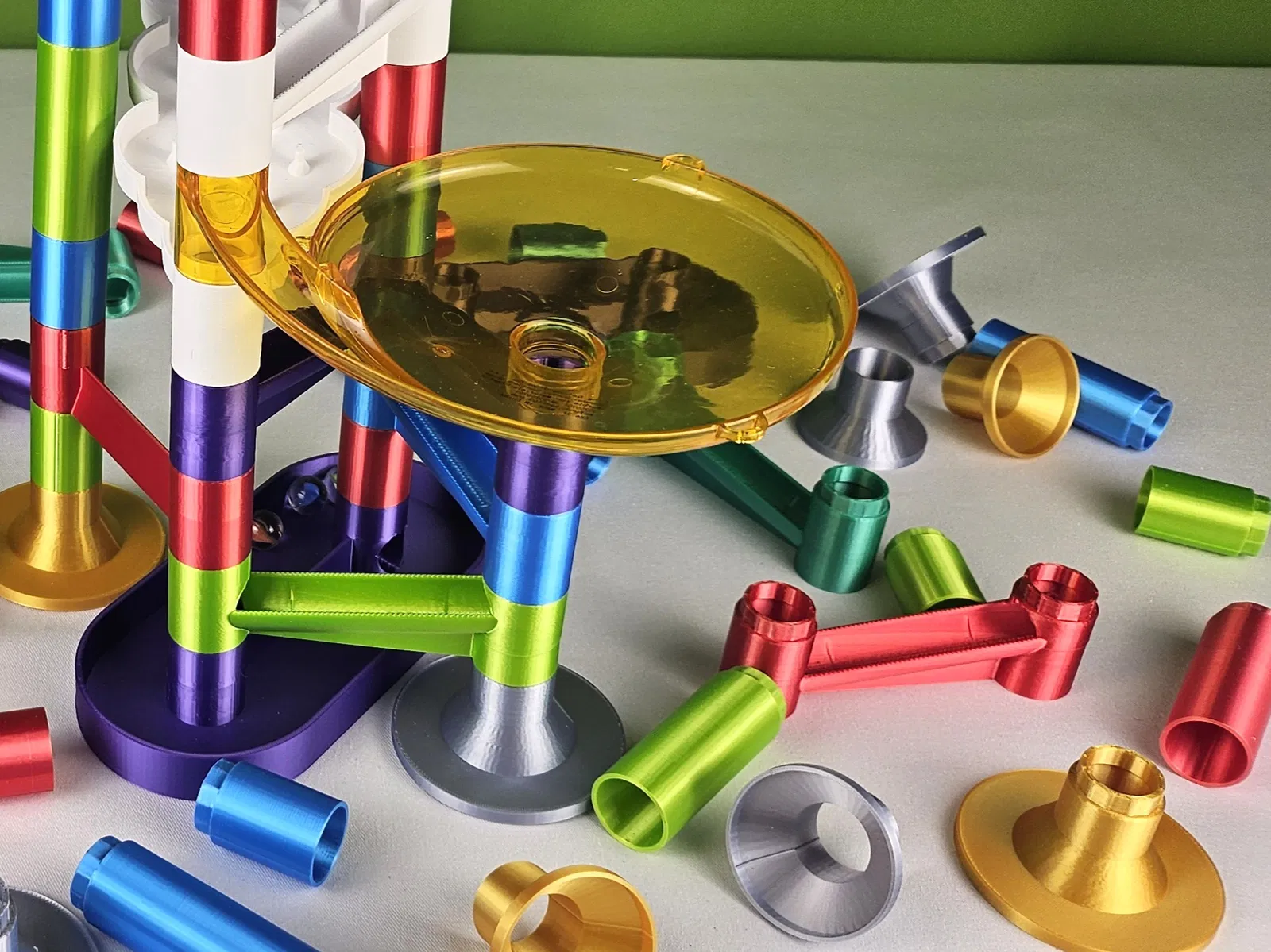

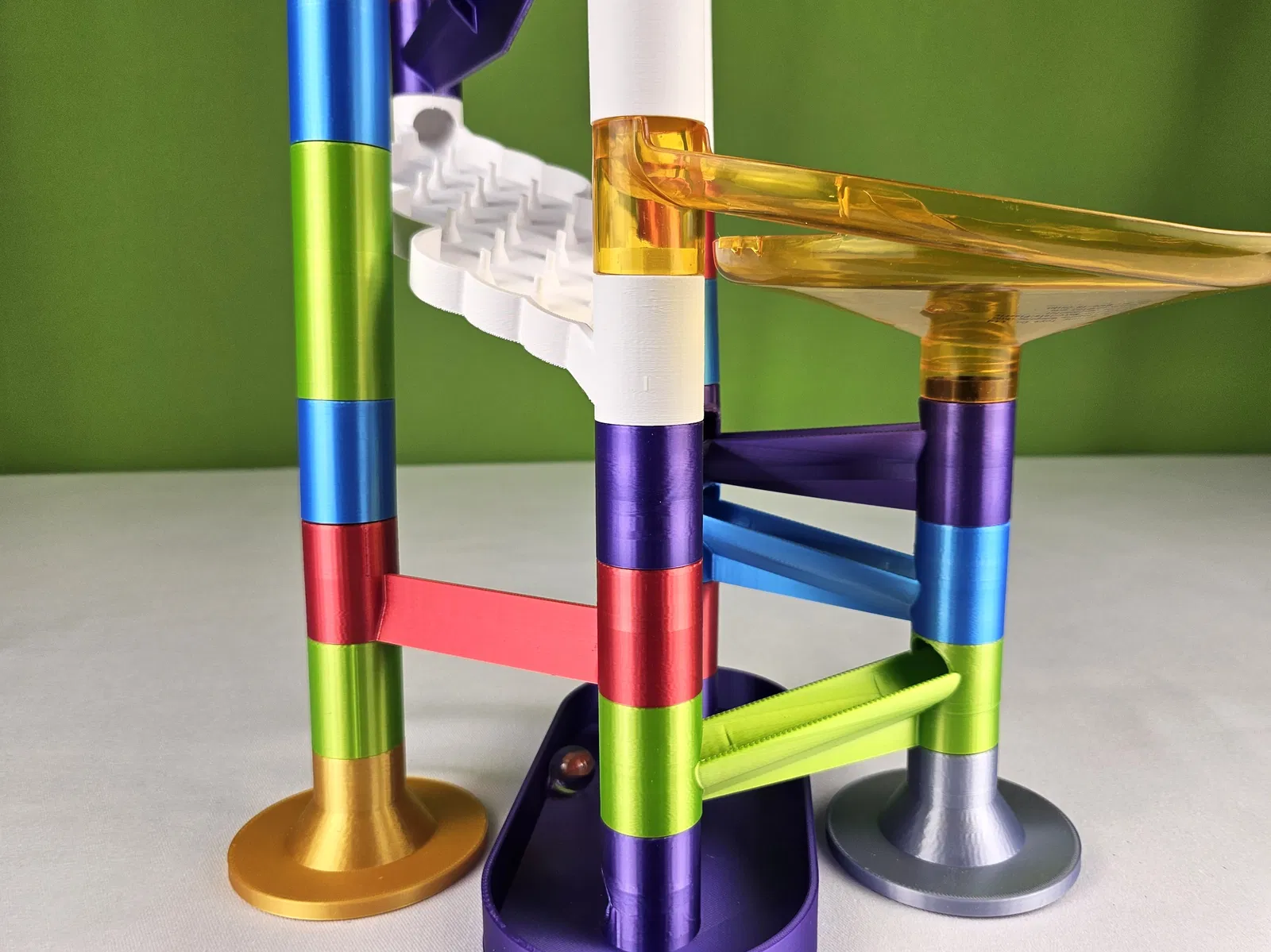

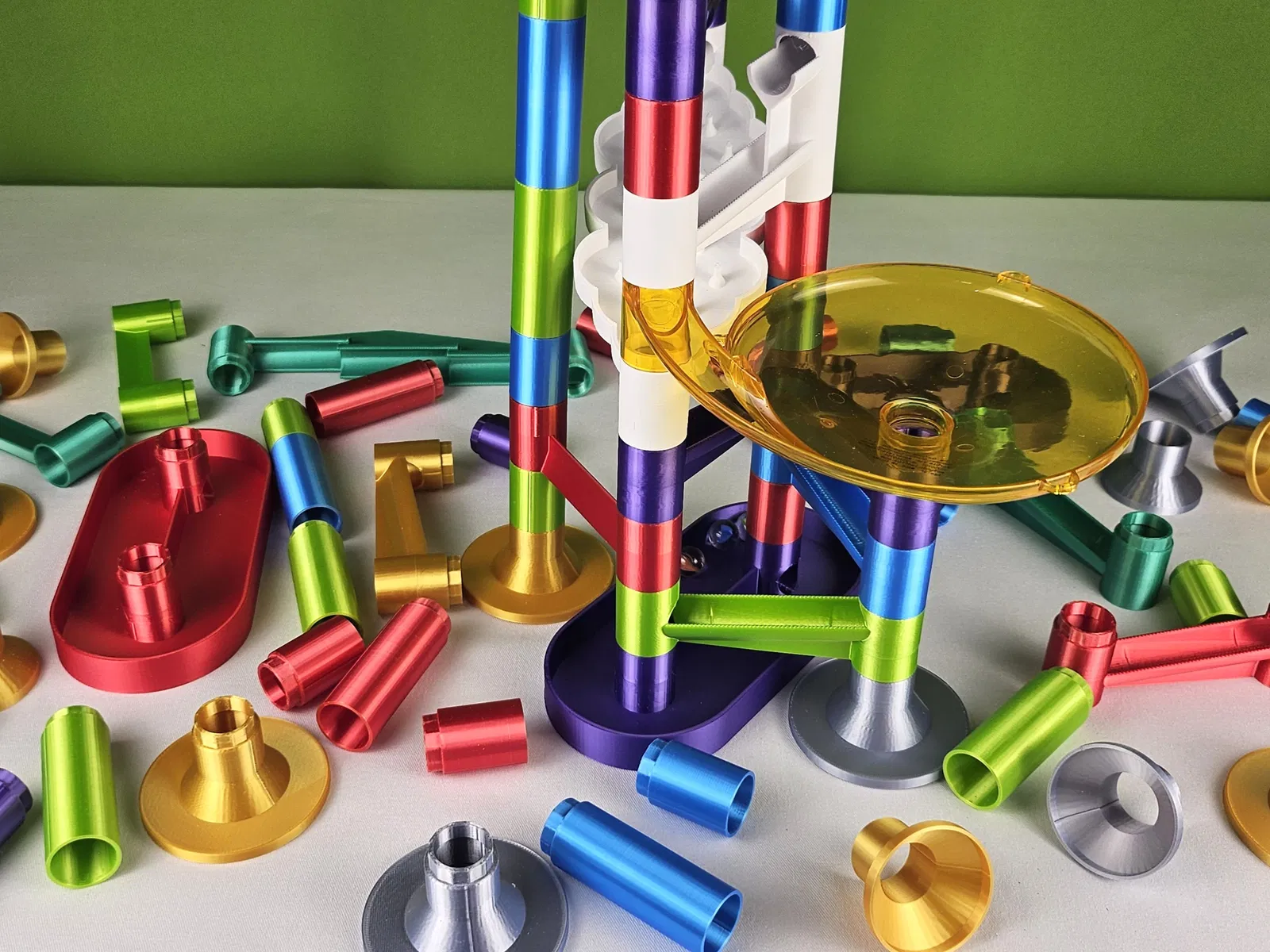

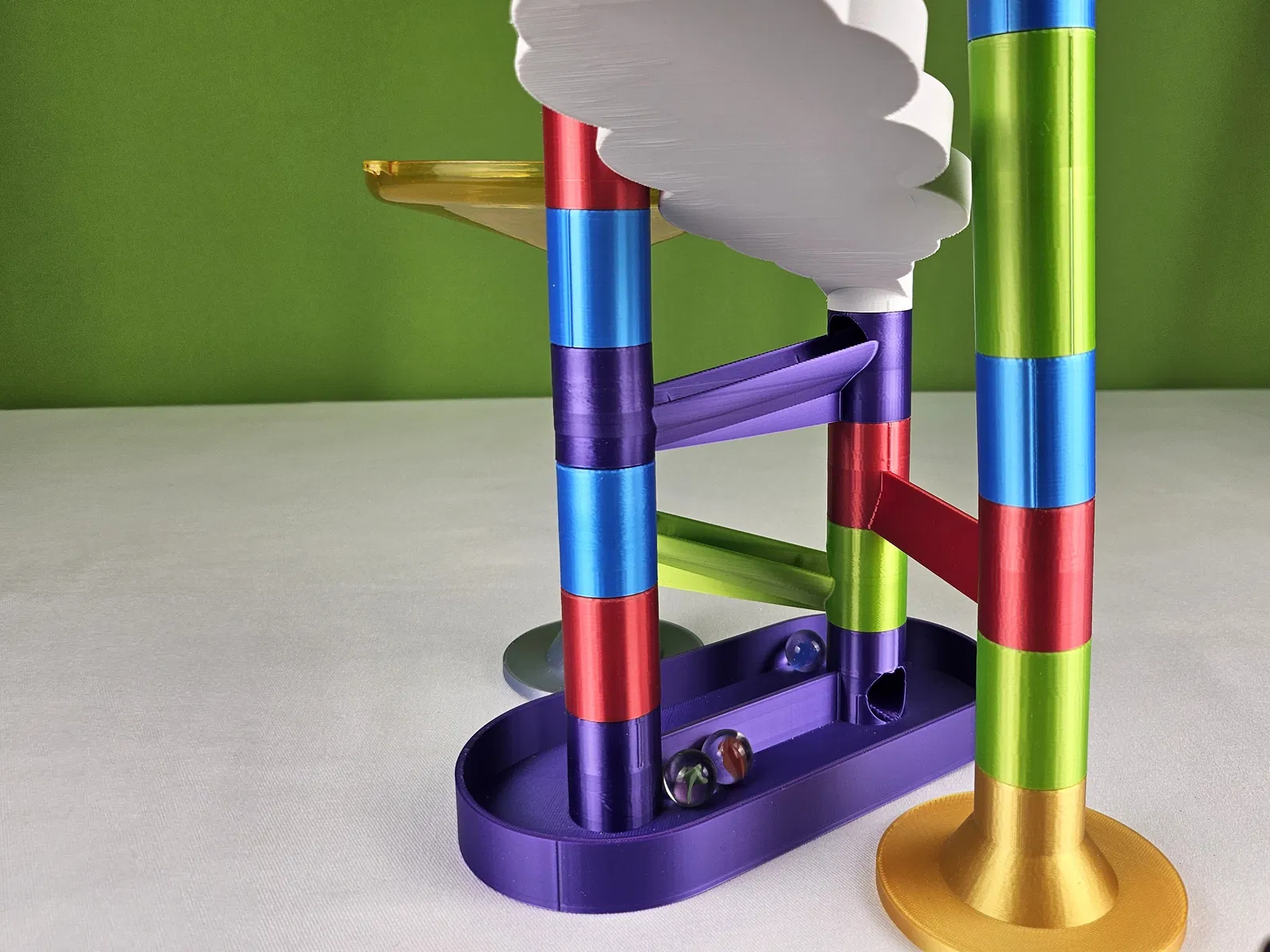

Tôi đã mua một bộ Marble Run trên Amazon cho các cháu chơi và muốn mở rộng thêm bộ đồ chơi đó. Đáng tiếc là các mẫu có sẵn trên Printables lại không đúng kích thước tôi cần. Vì vậy, tôi đã tự thiết kế 13 mảnh ghép có thể dùng kết hợp với hệ thống cũ, hoặc cũng có thể dùng như một hệ thống lắp ráp độc lập.

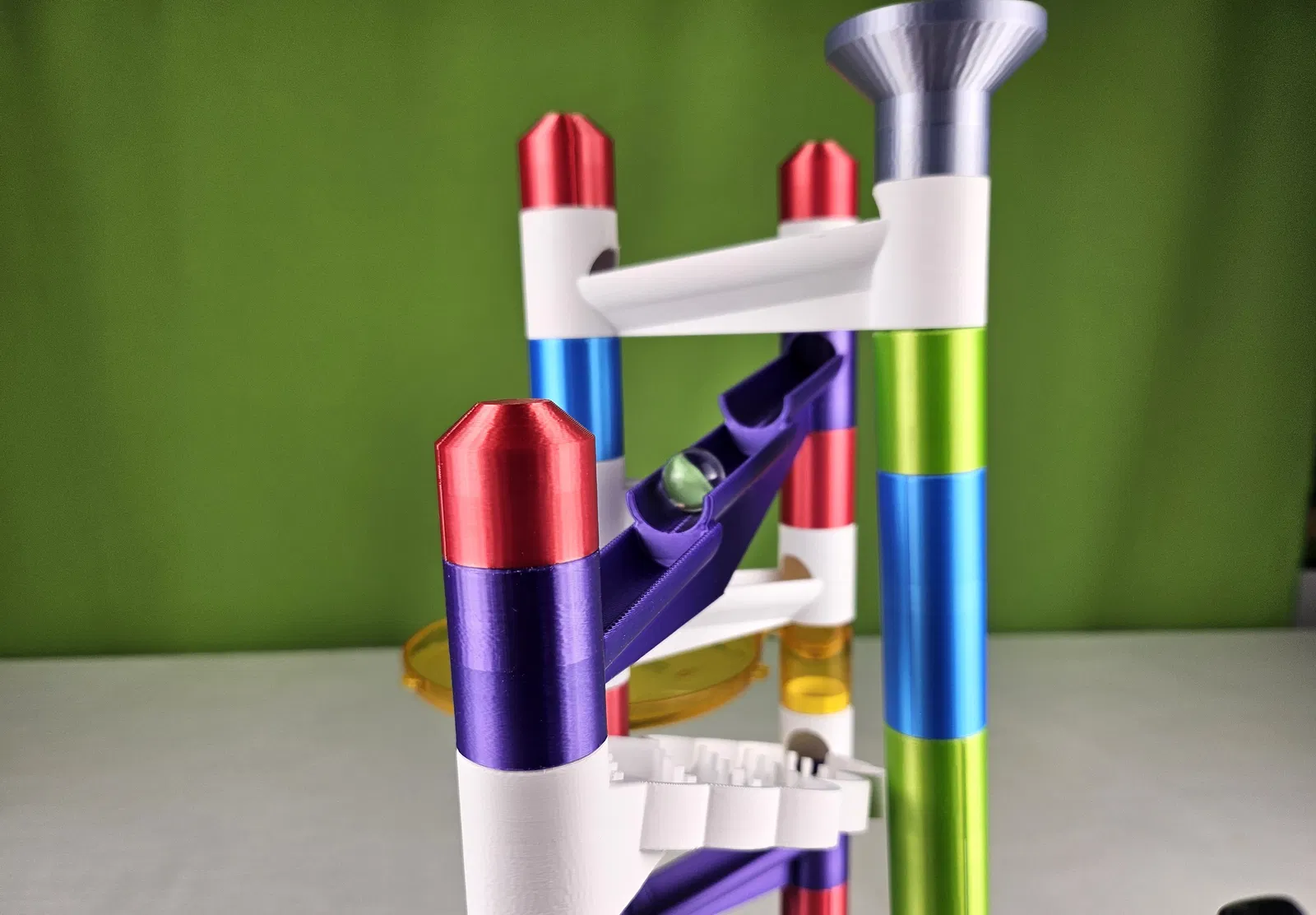

Các bộ phận này được thiết kế để chơi với bi có đường kính 5/8 inch (khoảng 1.6cm). Hầu hết các mảnh đều khá dễ chịu về kích thước viên bi. Tuy nhiên, hai bộ phận là Pachinko và Splitter đòi hỏi độ chính xác cao hơn để tạo ra các đường chạy ngẫu nhiên. Nếu dùng bi quá lớn hoặc quá nhỏ sẽ khiến chúng hoạt động không như ý muốn.

Tôi in tất cả các mảnh bằng nhựa PLA. Cần dùng support cho toàn bộ mặt đáy của bộ phận Pachinko. Riêng Splitter và Junction thì chỉ cần đặt support ở ngay phía trên miệng rộng của nó thôi. Các mảnh còn lại thì không cần dùng đến support.

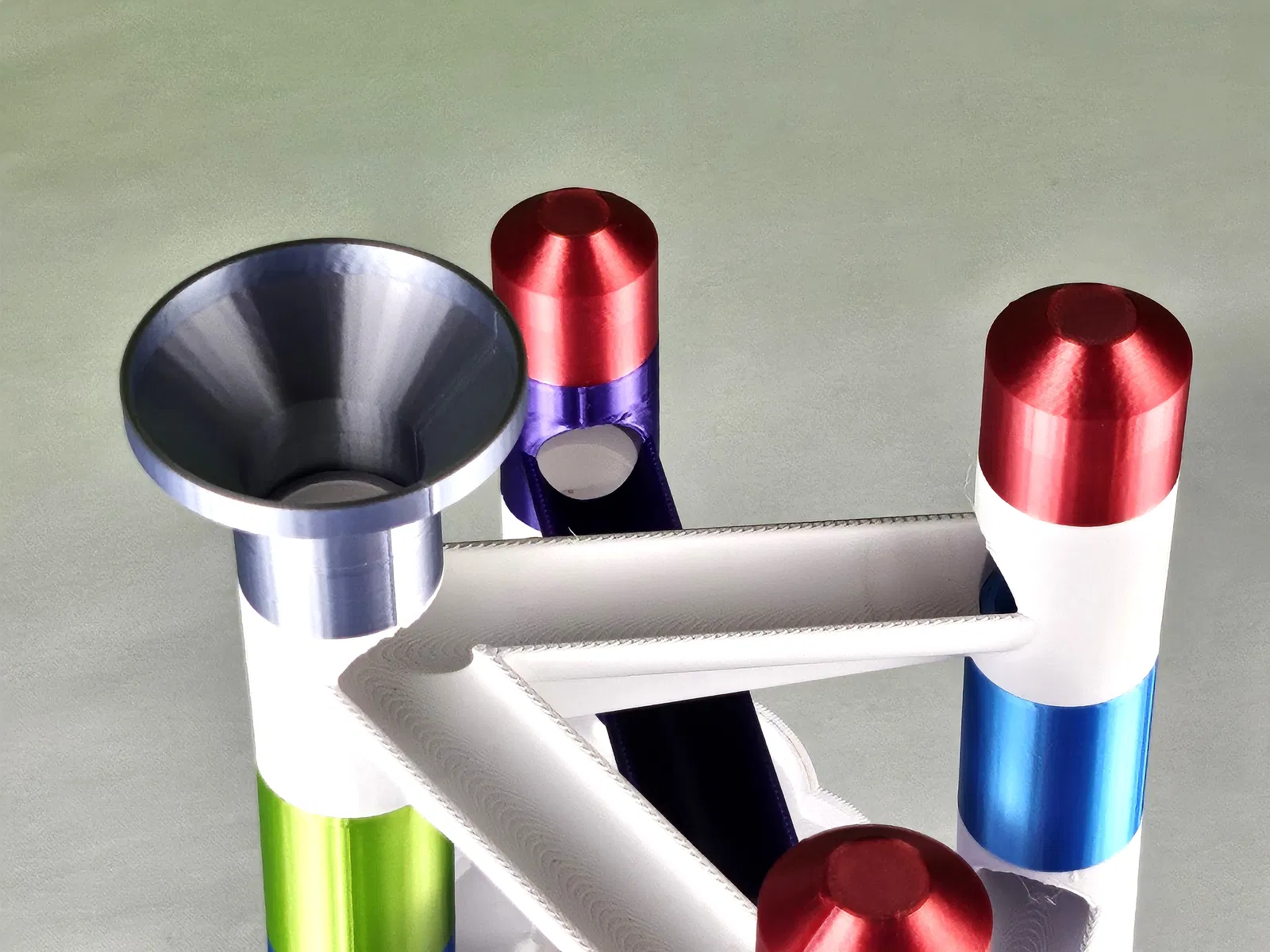

Vì tôi thiết kế để kết hợp với các bộ phận mua sẵn, nên có những ràng buộc nhất định về thông số kỹ thuật. Các mảnh này lắp vào bộ cũ rất khớp, nhưng nếu lắp ghép các mảnh tự in với nhau thì cần chà nhám một chút. Tôi phải chà nhám phần trụ lục giác ở đỉnh của mỗi mảnh (thực ra chỉ là gọt bớt các đầu nhọn của hình lục giác thôi!).

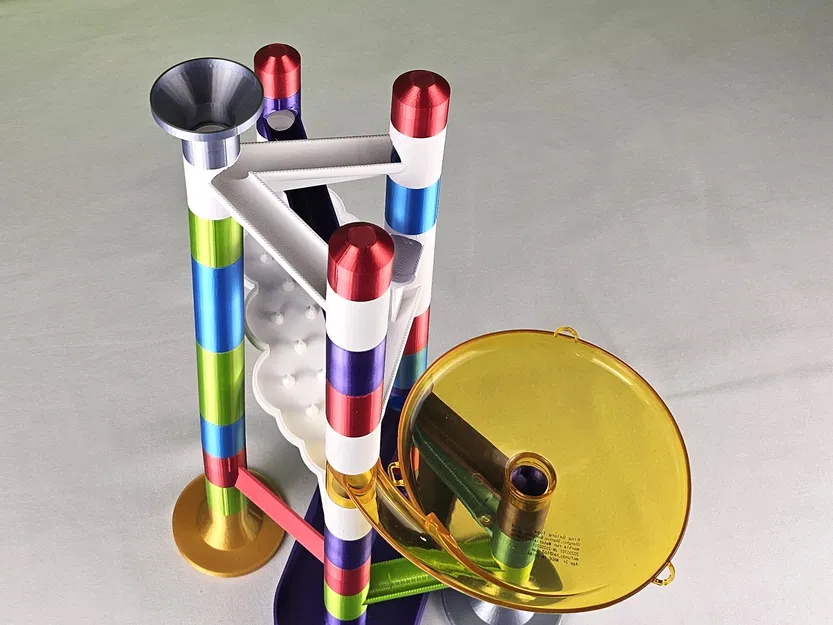

Lưu ý rằng trong ảnh có cái phễu màu vàng lớn. Đó KHÔNG PHẢI là bộ phận do tôi làm (nó vượt quá khả năng TinkerCAD của tôi rồi!). Nếu các bạn muốn có mảnh đó, bạn cần mua bộ hệ thống này trên Amazon:

Link sản phẩm Amazon

Trong bộ đồ chơi đó cũng có nhiều mảnh rất hay khác nữa.

Hãy đăng ảnh và Like nếu bạn thích thiết kế này nhé! Cùng lăn bi thôi nào!
