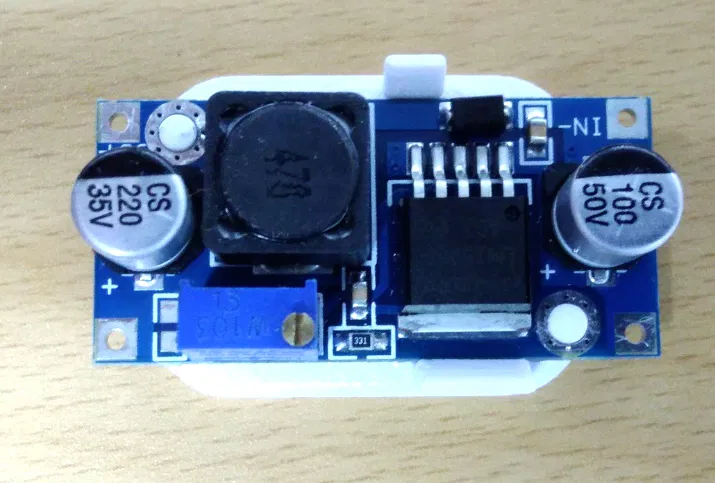

Giá đỡ cho bộ chuyển đổi nguồn DC-DC Buck Converter LM2596S

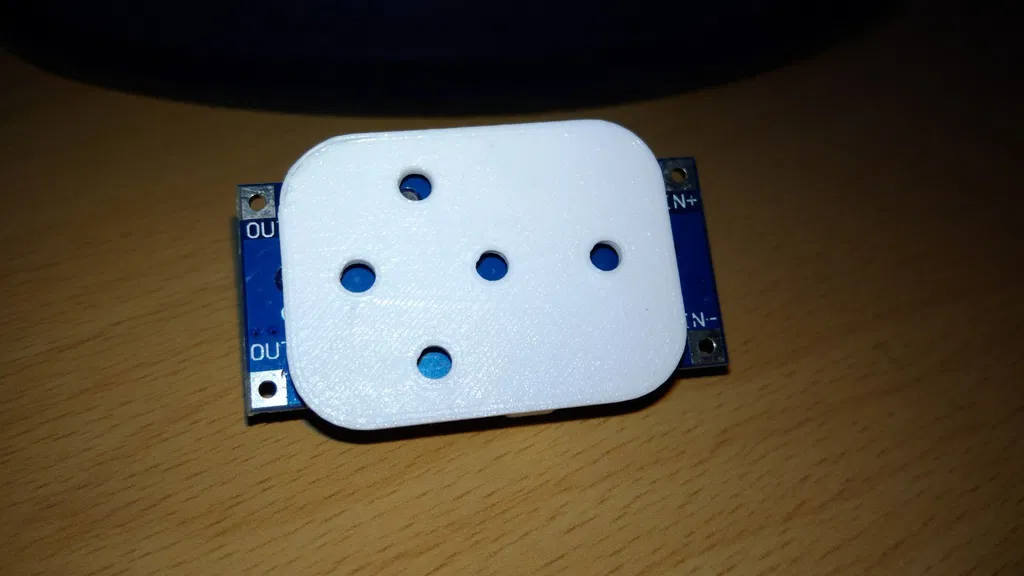

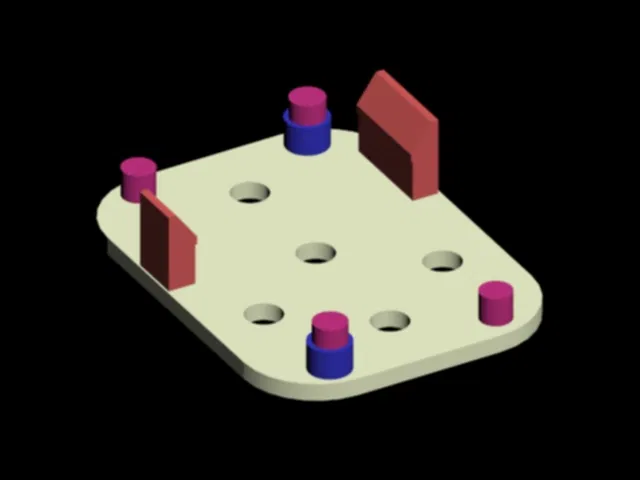

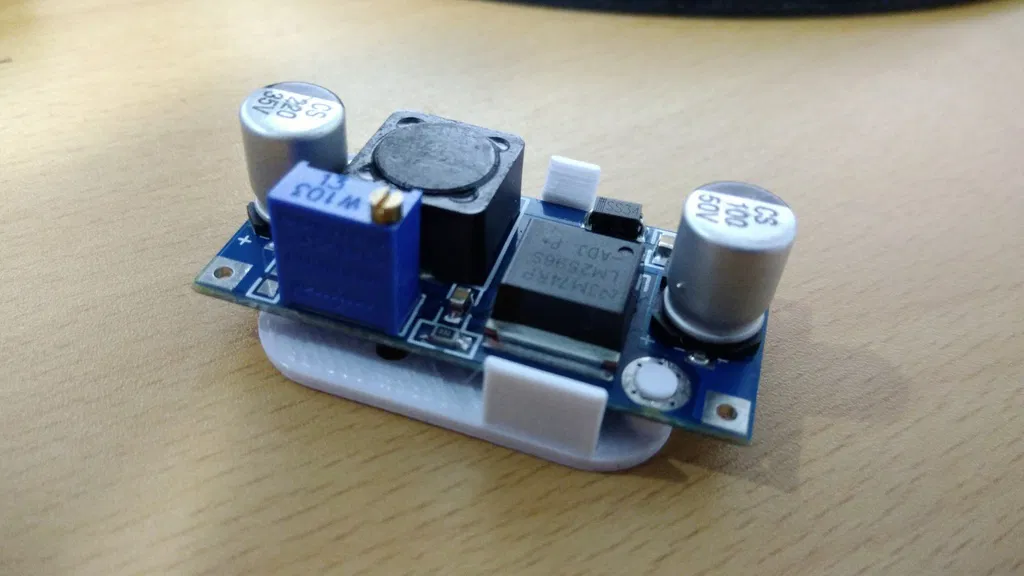

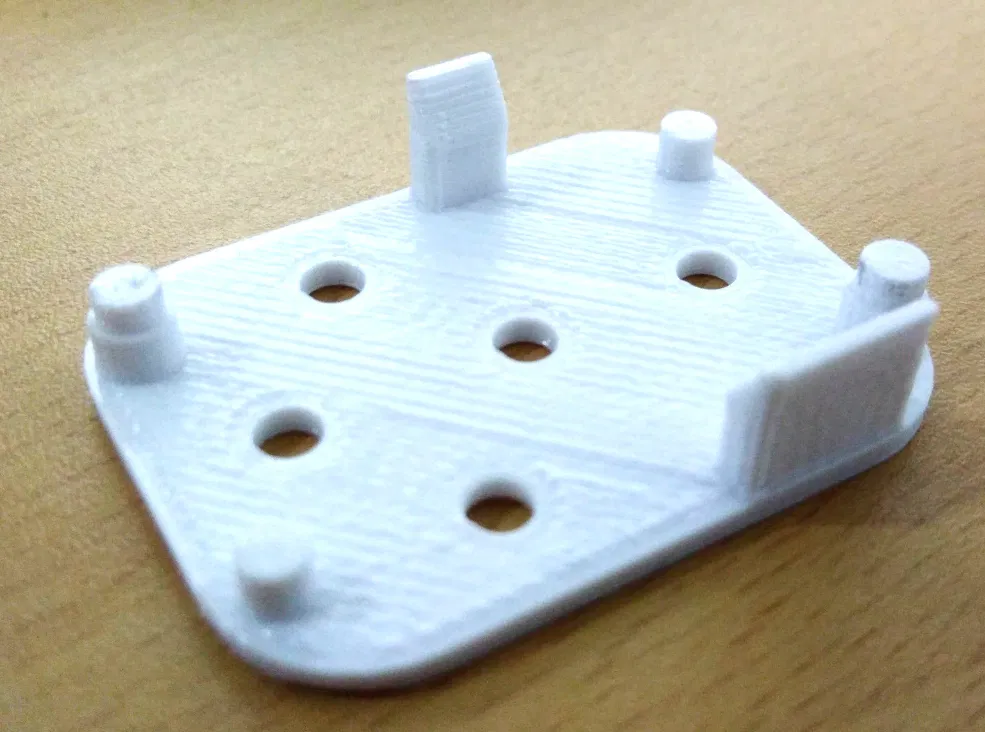

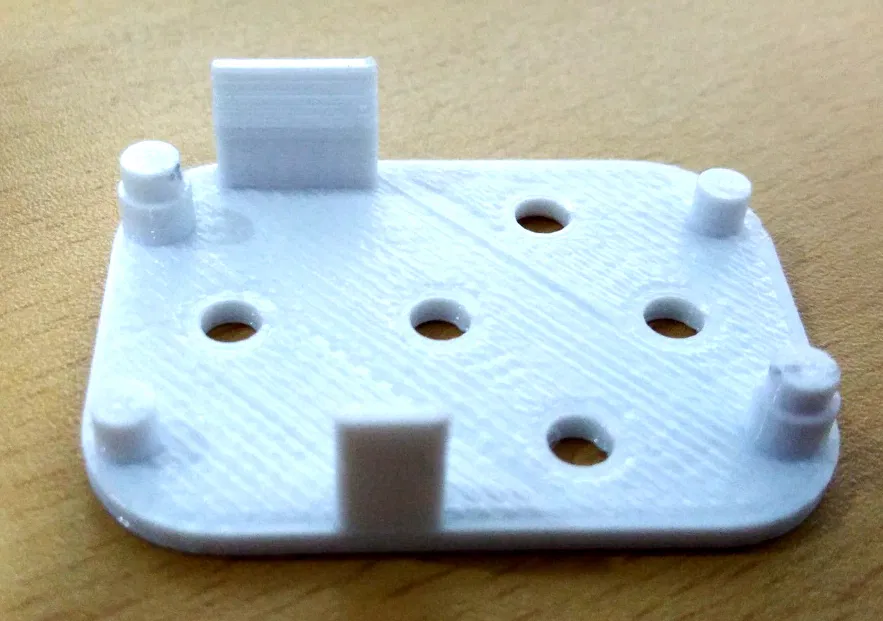

Đây là mẫu giá đỡ được thiết kế lại hoàn toàn dành cho bộ chuyển đổi nguồn DC-DC Buck Converter LM2596S. Nó nhỏ gọn hơn nhiều và có thể gắn chặt vào vị trí, miễn là LM2596S của bạn có cùng kích thước với bản thiết kế được liên kết dưới đây. Mình muốn chiếc giá đỡ này tiêu tốn ít vật liệu nhất có thể, nên nó chỉ mất khoảng 14 phút để in với chưa đầy 0,70 mét nhựa.

Bản vẽ kích thước DC-DC Buck Converter LM2596S: https://www.thingiverse.com/thing:2523252

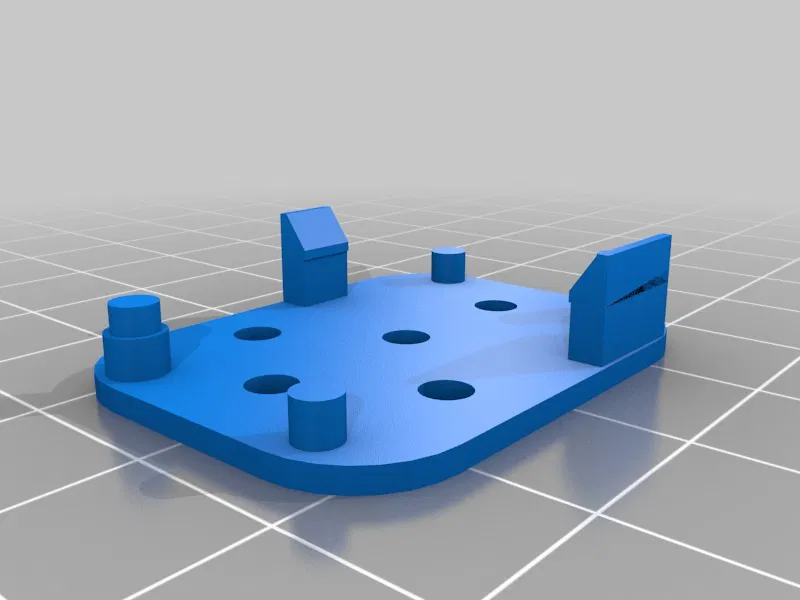

Phiên bản 5

Phần ngàm giữ không quá nhô ra như phiên bản 6, giúp việc tháo lắp dễ dàng hơn. Khuyên dùng phiên bản 6.

Phiên bản 6

Phần ngàm giữ dài hơn giúp giữ module chắc chắn hơn, rất phù hợp cho những trường hợp cần chống rung lắc.

Phiên bản 6.5

Được tùy chỉnh từ phiên bản 6 với lỗ bắt vít lớn hơn.

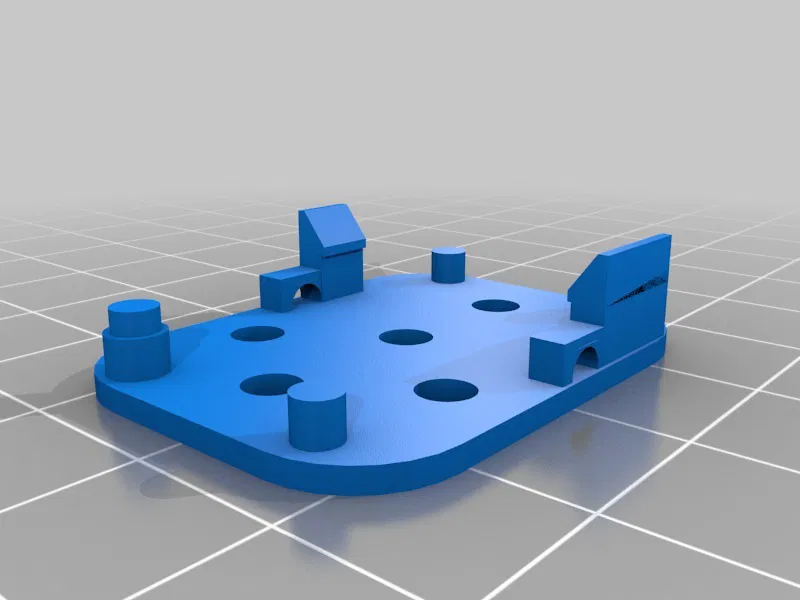

Phiên bản 6.5 ZIPTIE

Được tùy chỉnh từ phiên bản 6 với lỗ bắt vít lớn hơn và thêm lỗ xỏ dây rút (ziptie) để cố định chắc chắn hơn trong các môi trường có độ rung cao.

Thiết lập in (Print Settings)

Thương hiệu máy in:

FlashForge

Máy in:

Creator Pro

Rafts (Lớp đế):

Không

Supports (Hỗ trợ):

Không

Độ phân giải:

0.2

Infill (Độ đặc):

30%
