Bộ chia JST-XH Parametric cho Voron

Tác giả Sarge013

Lượt tải: 162
Lượt thích: 33
Lượt coi: 824
Bản remix: 1
Bình luận: 0

Tải tất cả (.zip)· 7 file · 1,7 MB· 1,7 MB

File 7 1,7 MB

2x2_Splitter_1773468209.3mf3MF · 41,8 KB
2x3_Splitter_1773468209.3mf3MF · 39,9 KB
2x4_Splitter_1773468210.3mf3MF · 40,7 KB
3x3_Splitter_1773468212.3mf3MF · 40,3 KB
3x4_Splitter_1773468213.3mf3MF · 40,3 KB
JST-XH_Splitter_Parametric_1773468214.f3zF3Z · 747,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Bộ chia JST-XH cho bản nâng cấp lọc khí HIVE trên Core OneTác giảellolo_2038476 · 14/03/2026

Coi hết 1 bản remix

Thông tin

Mã mẫu: #248658
Danh mục: Máy In 3D
Ngày đăng: 14/03/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: voron
connector
voronmod
jst
jstxh

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

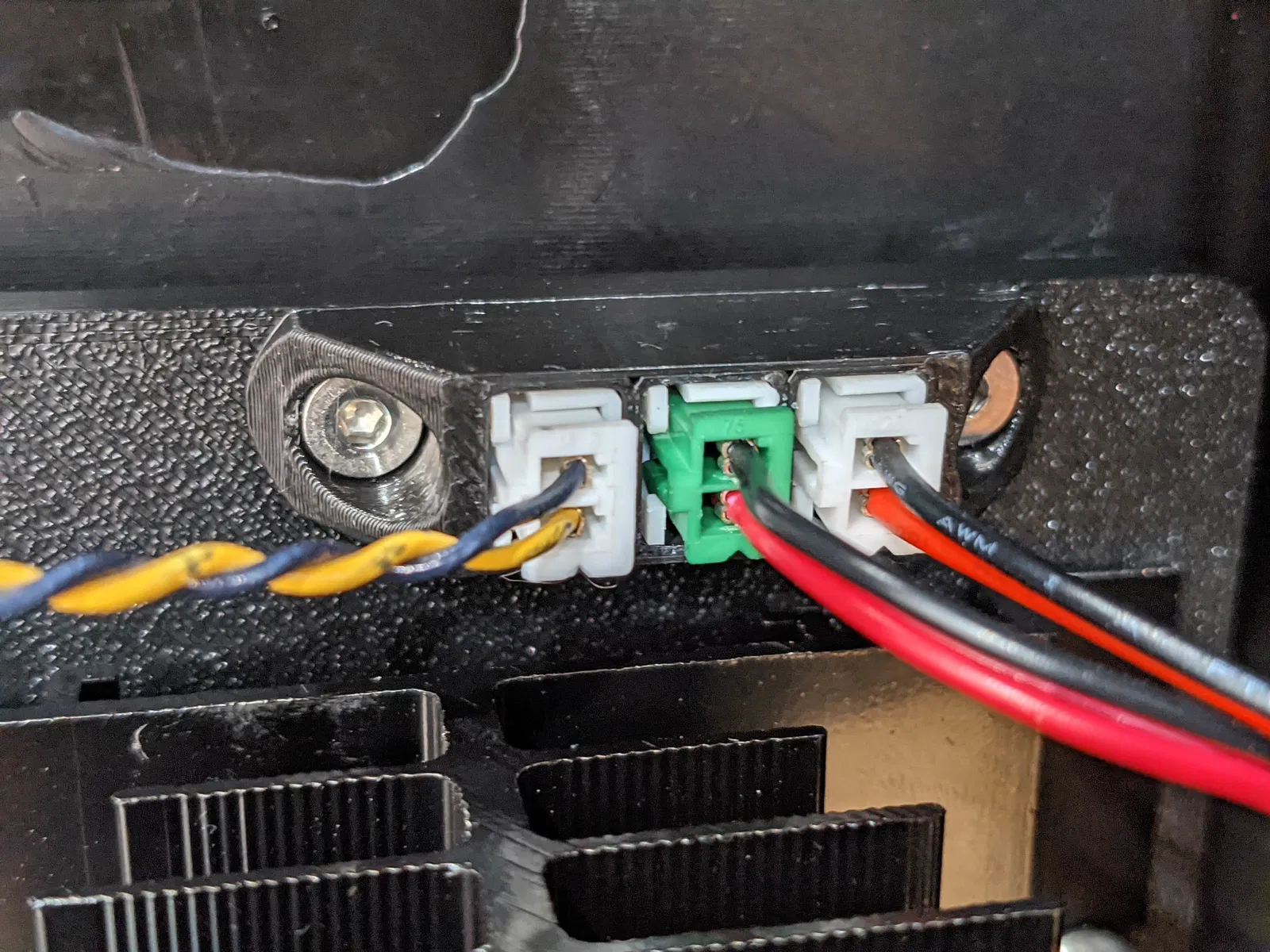

Trong lúc lắp thêm một con Voron nữa, mình thấy cần vài bộ chia JST để việc kết nối mấy thứ như quạt bàn in, quạt khoang điện và mấy cái cảm biến phụ trở nên gọn gàng, dễ dàng hơn.

Cái này có thể gắn ở bất kỳ đâu trên thanh nhôm định hình 20 series chỉ với vài con ốc M3 và đai ốc gài (rail nut) mà chắc là bạn nào cũng đã có sẵn rồi.

Cách thực hiện:

Sử dụng đầu nối JST-XH 2.54mm loại như này:

-Bộ đầu nối JST

-Loại 2 chân
Cho một giọt keo dán sắt vào bên trong chi tiết in 3D để cố định đầu nối cái trước khi mình hàn chúng lại với nhau.
Hàn các chân cùng loại lại với nhau bằng một đoạn dây đồng ngắn (ưu tiên dây lõi đơn cứng thay vì dây nhiều sợi).
