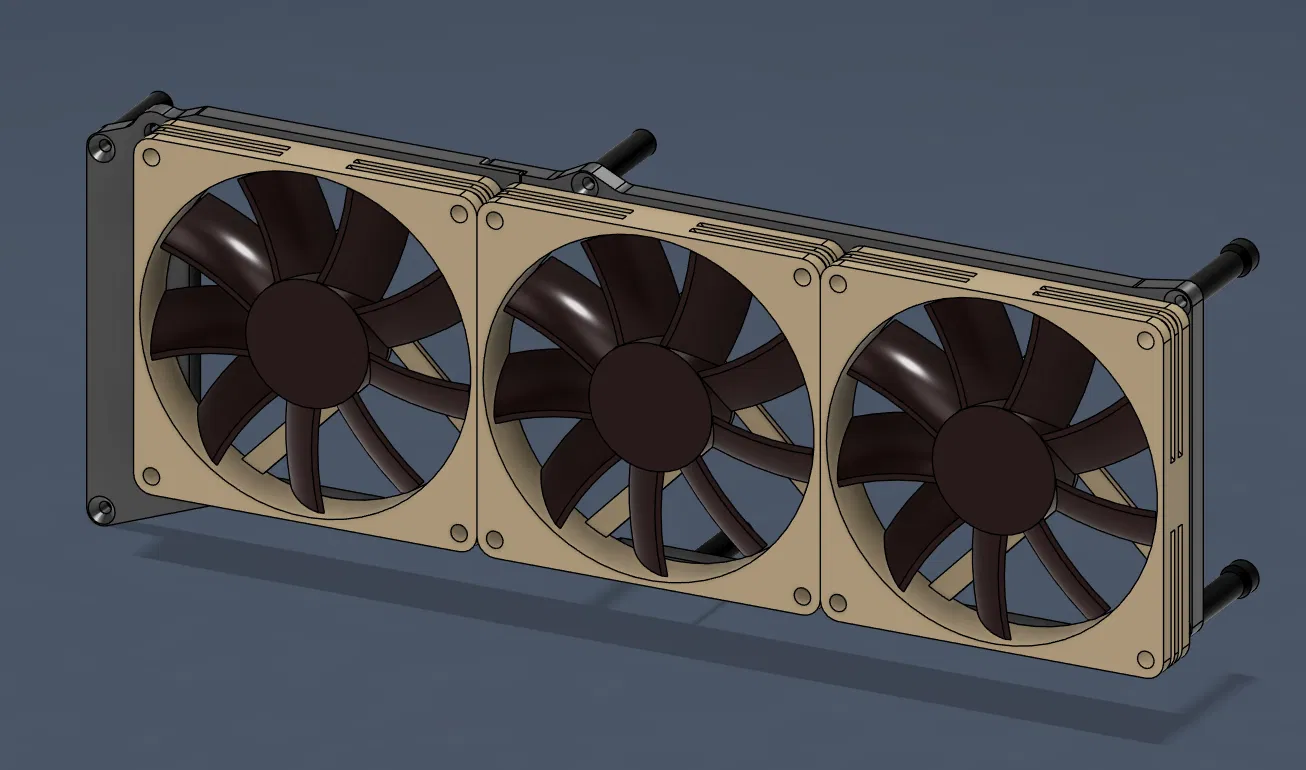

Giá đỡ quạt 92mm cho RTX 5060 Ti 16GB (dùng dây rút hoặc bắt ốc cứng)

Chào các bạn, có một bạn trên Instagram nhờ mình thiết kế giá đỡ quạt cho chiếc GPU ồn ào của họ.

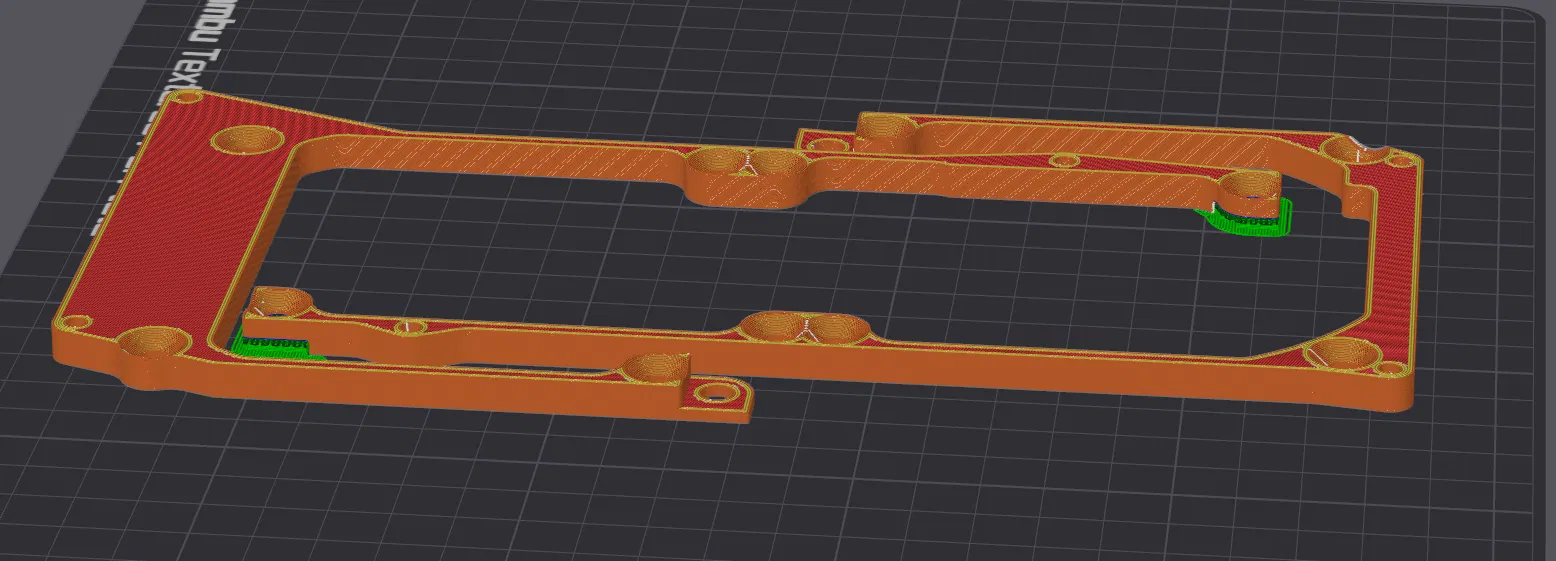

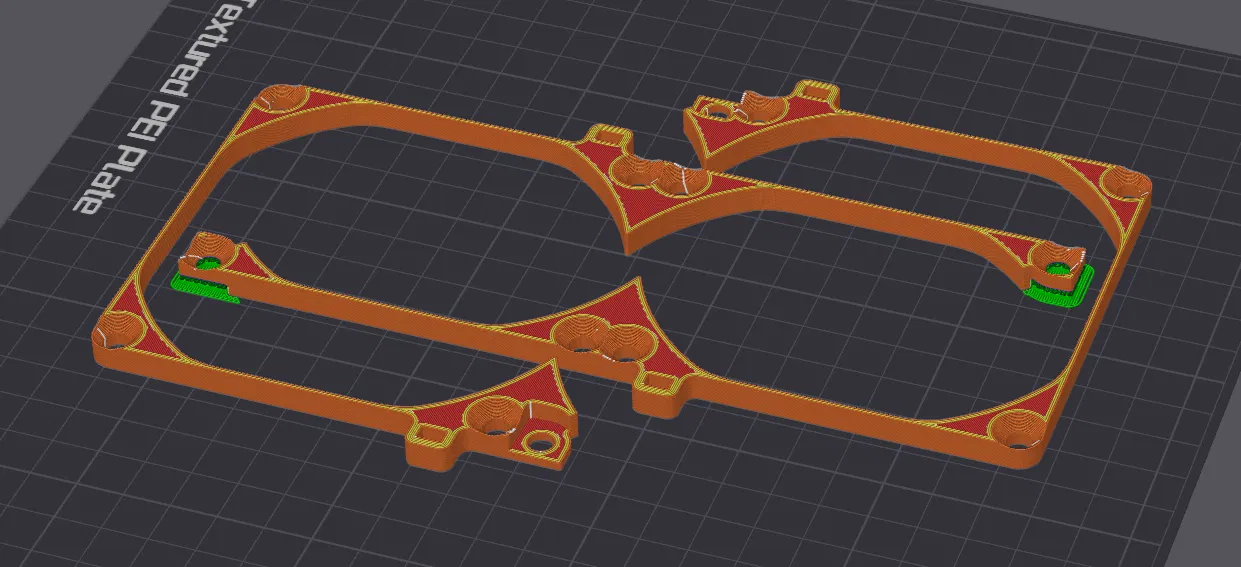

Các bạn hãy in giá đỡ này với chế độ support ở phần nhô ra nhỏ, xem ảnh để biết thêm chi tiết nhé. Mỗi model đều cần có support để các khớp nối được ăn khớp với nhau.

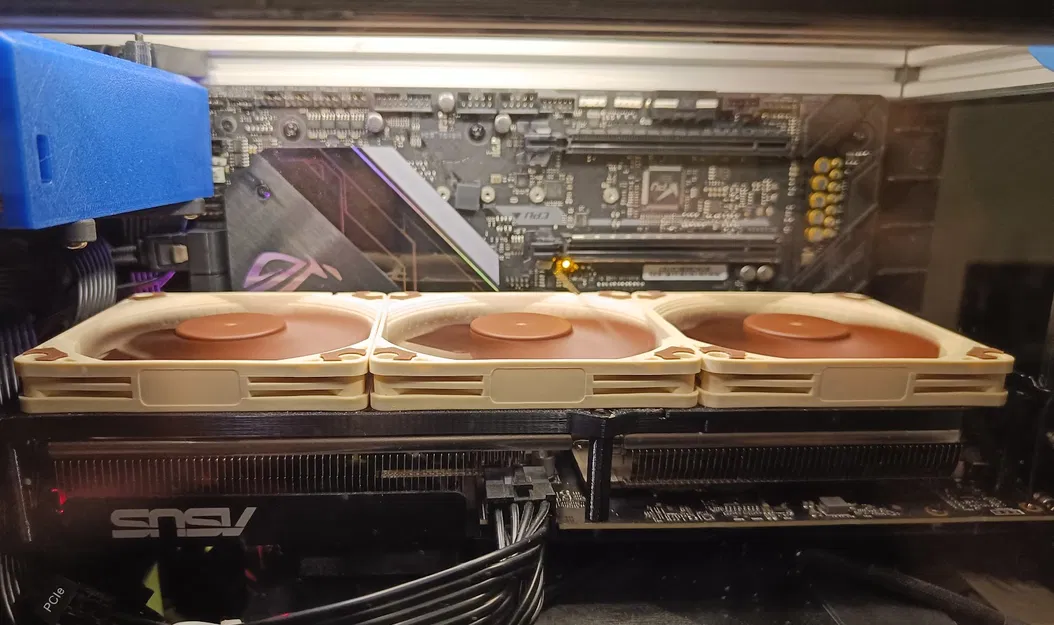

Mình có gửi kèm 2 phiên bản: một cho card Asus Prime 5060 Ti 16GB (phiên bản mình đang dùng) và một bản dùng dây rút (zip tie).

Trước khi gắn quạt, các bạn nhớ taro ren cho tất cả các lỗ bắt vít của quạt bằng ren M5x0.8 nhé.

• Sử dụng ốc vít đầu bằng (countersunk) M5x10-20 để gắn quạt vào giá đỡ.

Đối với giá đỡ cho dòng Asus Prime, hãy dùng ốc vít đầu bằng M3x10-20 để gắn các trụ đỡ vào giá, lưu ý đừng siết quá chặt kẻo hỏng ren. Khi nhìn vào GPU, hướng mình đặt tên cho các trụ đỡ là khi cổng I/O nằm bên trái và cổng nguồn nằm ở phía trên. Các trụ đỡ này được gắn vào bảng mạch PCB của GPU bằng ốc đi kèm, hoặc các bạn cũng có thể dùng ốc máy M2 thay thế.

Kết quả Benchmark Điểm số mình đạt được trong Furmark 2 ở độ phân giải 1440p với mức nguồn thiết lập 110% trong MSI Afterburner và dùng quạt mặc định theo card: https://www.gpumagick.com/scores/2373315
