Khay đựng đồ Parametric Gridfinity - OpenSCAD

Khay đựng đồ Parametric / Gridfinity Organizer

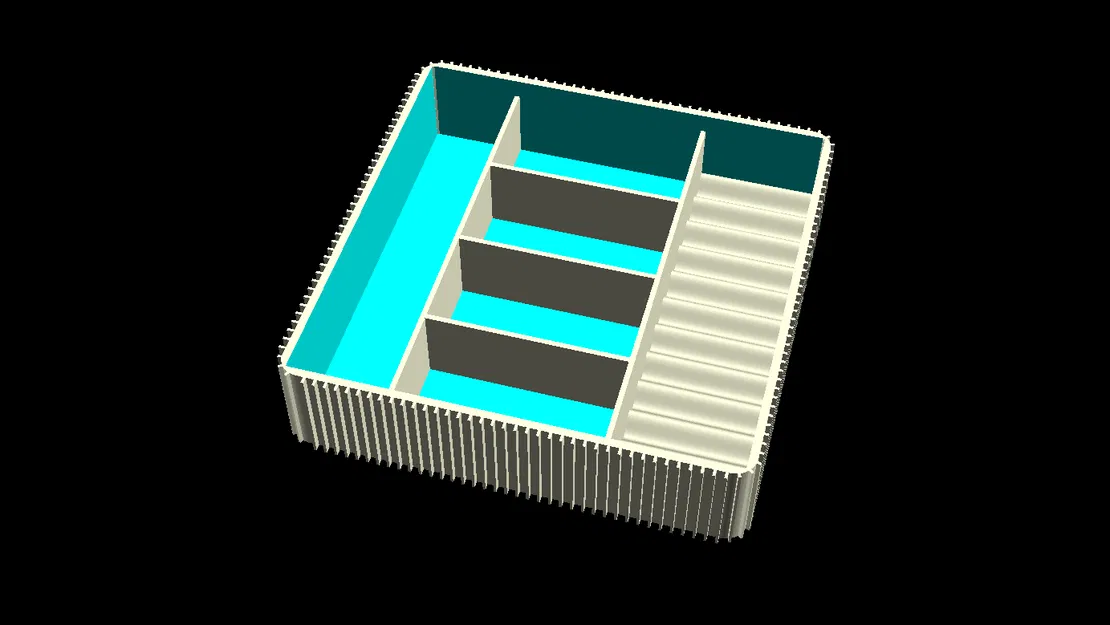

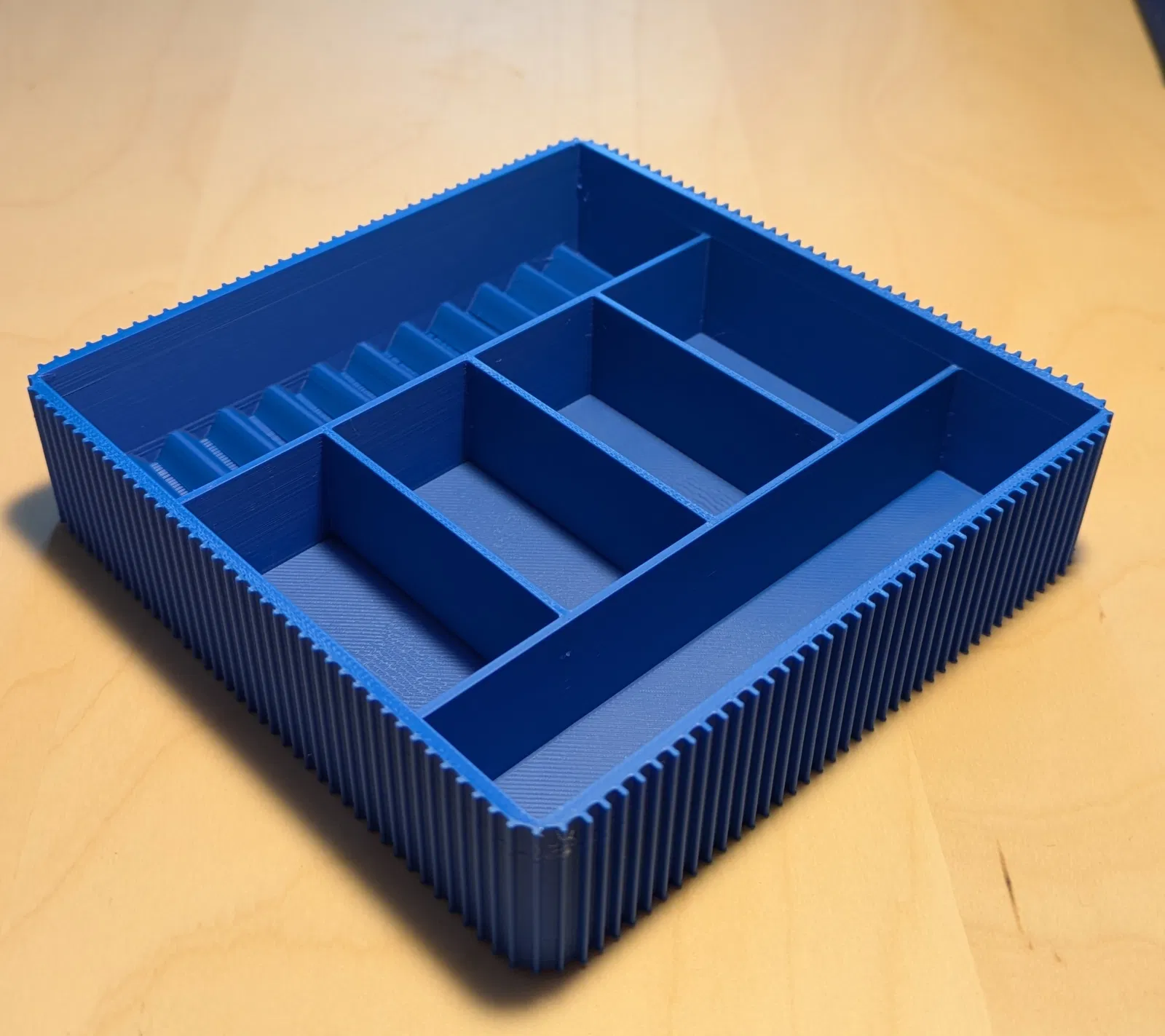

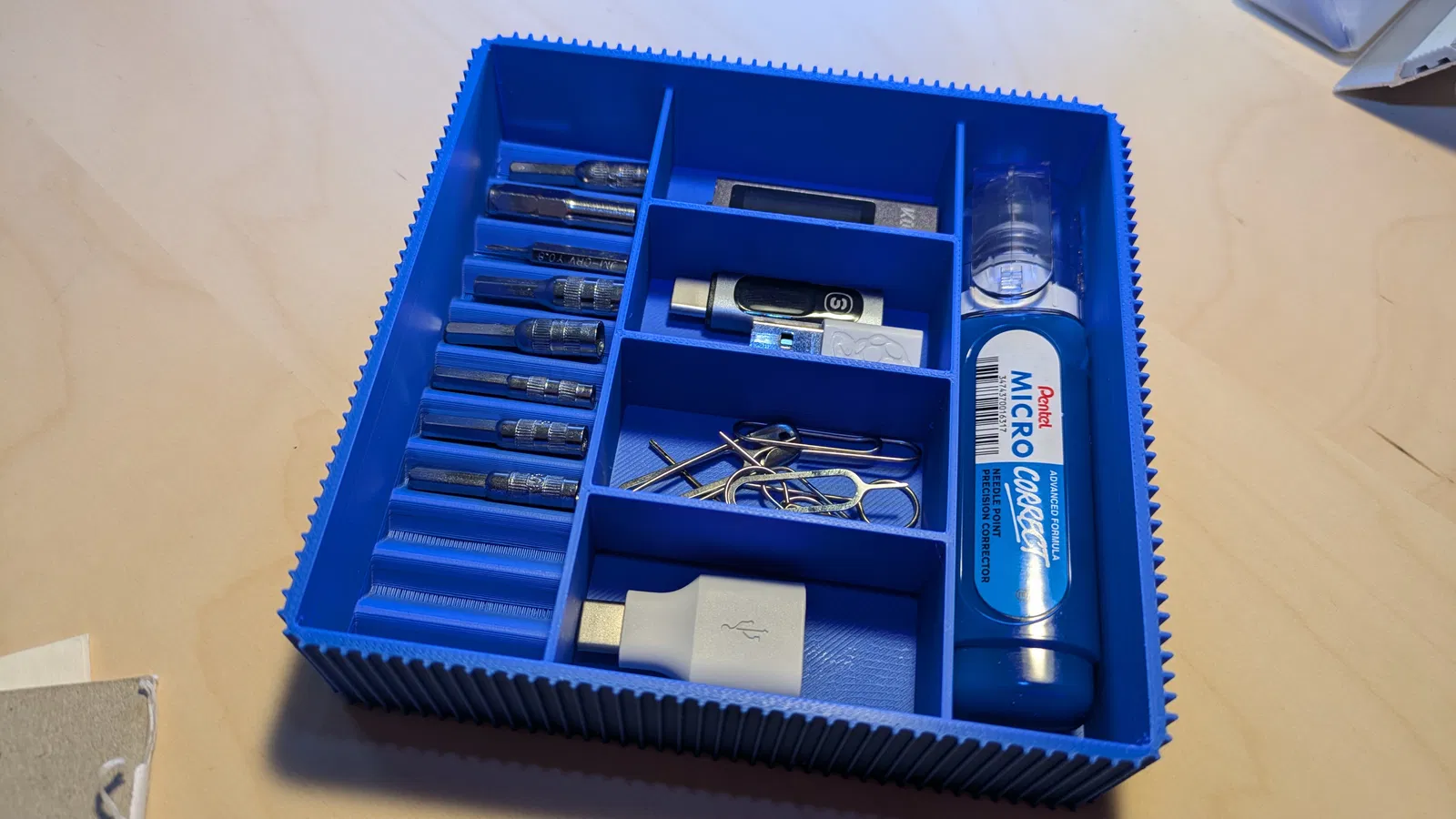

Đây là hệ thống khay đựng đồ được thiết kế hoàn toàn bằng OpenSCAD với khả năng tùy chỉnh linh hoạt. Cho dù bạn cần một chiếc khay để bàn đơn giản, ngăn chia cho hộc tủ đồ nghề, hay một thùng chứa theo tiêu chuẩn Gridfinity, mẫu thiết kế này cho phép bạn tùy chỉnh kích thước, vách ngăn và bề mặt đến từng milimet. Có sẵn phiên bản đi kèm đế giữ gridfinity cố định và phiên bản đế phẳng.

Lấy cảm hứng từ

nhưng tôi muốn tạo ra một cách thức parametric để làm ra những thứ này :-)

Mã nguồn tại https://github.com/ToledoEM/Build_your_tray

Tính năng nổi bật

• Hai phiên bản: Bao gồm tray.scad cho các kích thước tùy chỉnh độc lập và tray_gridfinity.scad để tích hợp liền mạch vào hệ sinh thái Gridfinity.

• Phân chia ngăn nâng cao: Vượt xa các lưới cơ bản. Bạn có thể thiết lập chiều rộng cột cụ thể (bao gồm hỗ trợ Tỷ lệ vàng - Golden Ratio) và định nghĩa các vách ngăn hàng độc đáo cho từng cột.

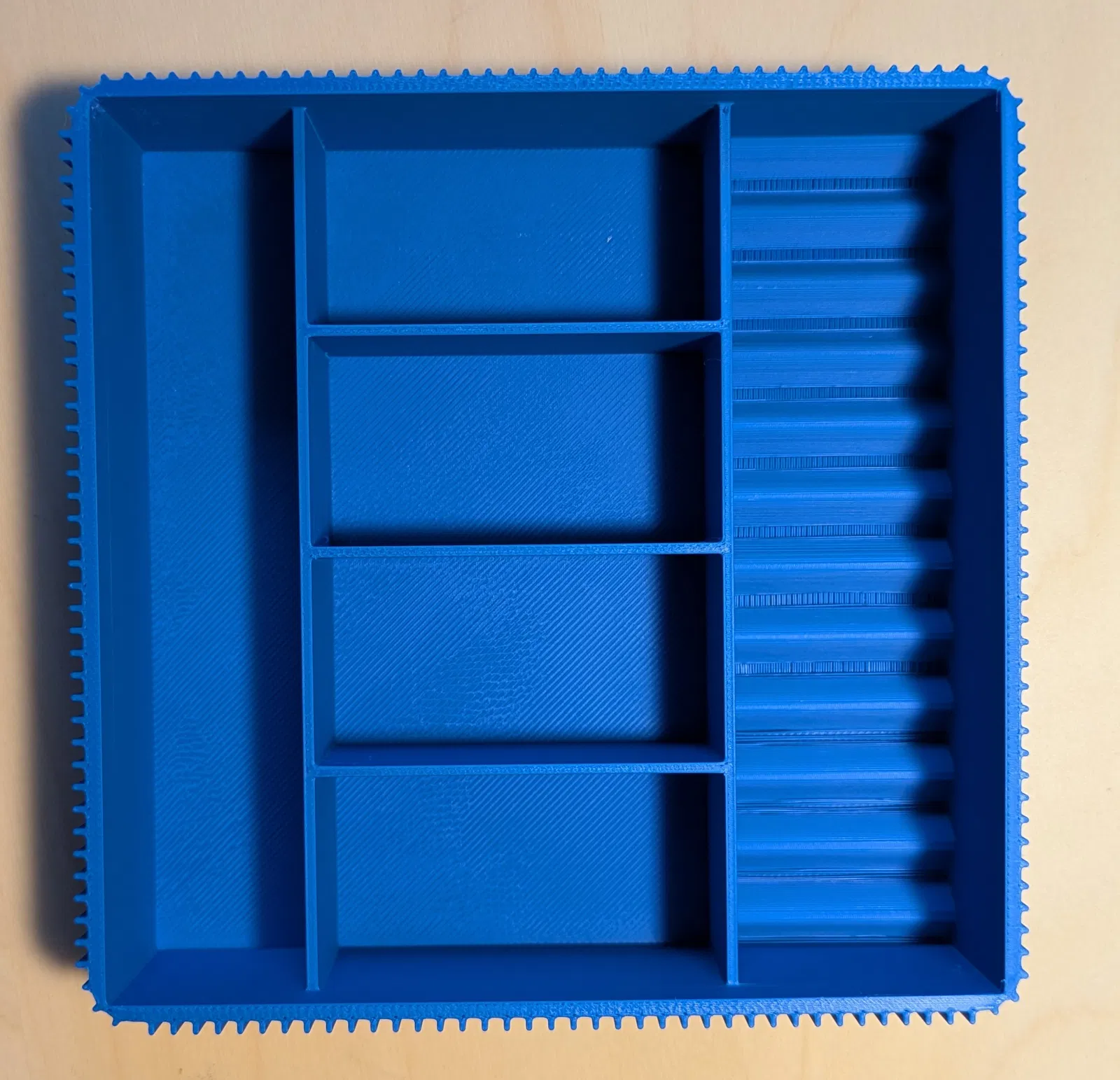

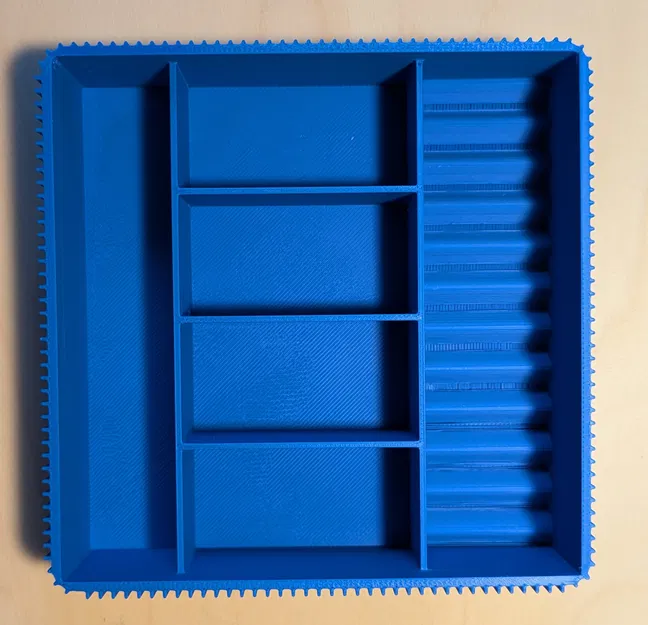

• Họa tiết bề mặt: Sóng Sin: Thêm các đường sóng lượn vào đáy của một cột cụ thể để dễ dàng lấy các linh kiện hoặc ốc vít nhỏ.

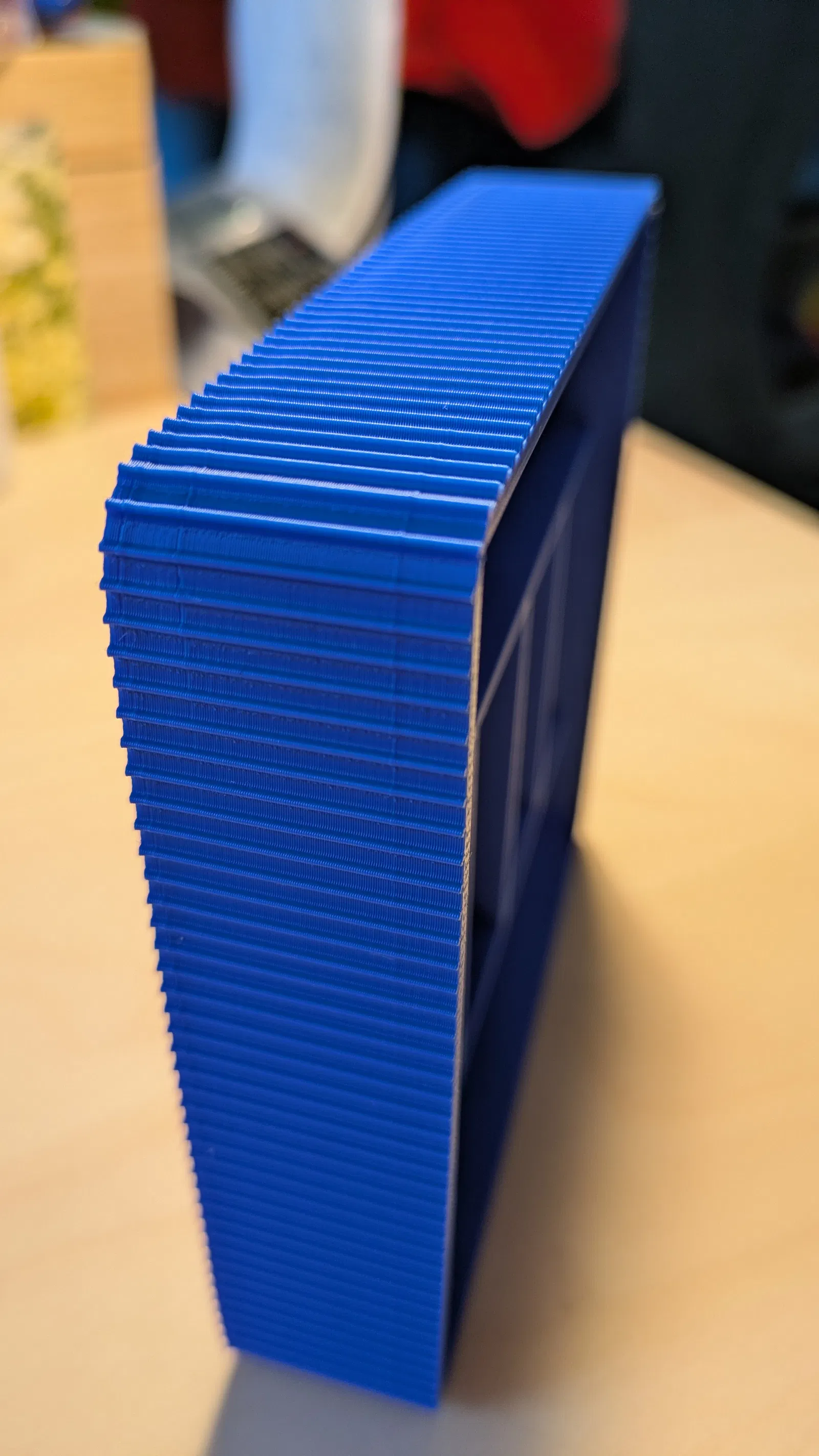

• Gân ngoài: Các gân dọc trang trí trên các bức tường bên ngoài với độ côn có thể điều chỉnh.

• Họa tiết chéo (Hatch): Họa tiết đường chéo ở dưới đáy (hoặc mặt sàn bên trong cho Gridfinity) để tăng độ bám và tính thẩm mỹ.

• Sẵn sàng cho Gridfinity: Biến thể Gridfinity tự động xử lý khoảng cách ô 42mm, các lỗ nam châm (6.5mm) và cấu trúc chồng xếp tiêu chuẩn.

Các thông số tùy chỉnh

Bạn có thể chỉnh sửa các giá trị này trực tiếp trong tệp OpenSCAD:

Danh mục

Thông số chính

Kích thước

tray_width, tray_length, wall_height, corner_r

Bố cục bên trong

col_count, col_widths (mảng), col_rows (mảng)

Họa tiết sóng

col_wave_col (chỉ số), wave_amp, wave_period

Gân bên ngoài

rib_width, rib_gap, rib_taper

Gridfinity

gf_cells_x, gf_cells_y, gf_magnet_od
