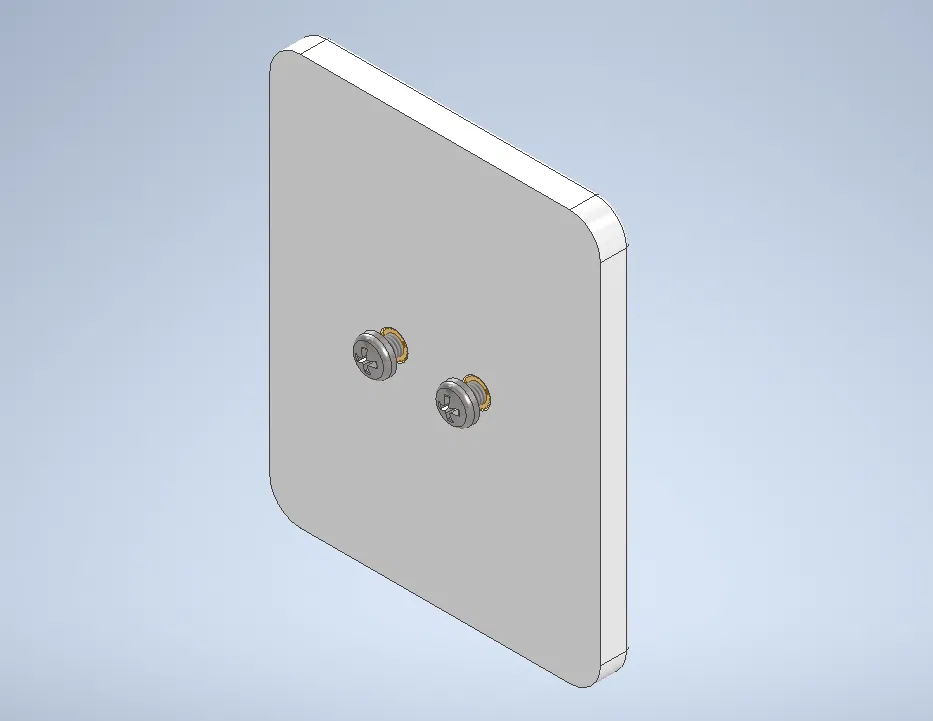

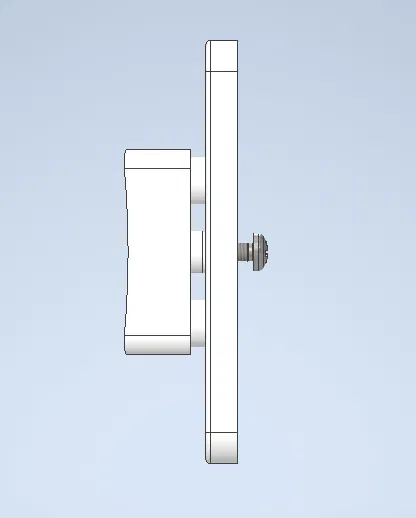

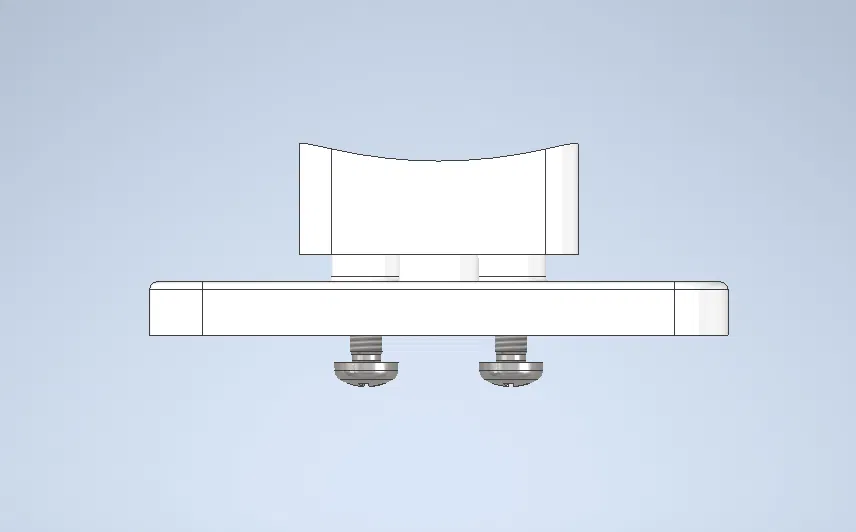

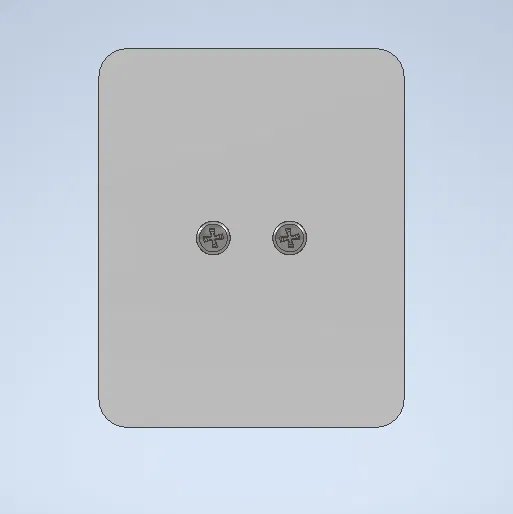

Pat gắn biển số Hercules Prima 5S

Pat gắn biển số dành cho xe Hercules Prima 5S dùng lốp 17 inch.

Pat này giúp cố định bảng số của bạn thật chắc chắn, đồng thời việc tháo lắp hay thay đổi biển số cũng rất dễ dàng, không tốn nhiều công sức.

Vật liệu cần chuẩn bị:

• 6x Ốc cấy (Threaded inserts) M6: https://www.amazon.de/dp/B09ZHBLGKM
• 4x Ốc đầu tròn M6x10 (tốt nhất là loại làm bằng thép không gỉ): https://www.amazon.de/dp/B0DS6DV7T6

Thông số in:

• Nói chung, bạn nên dùng chất liệu PETG. Hiện mình đang thử nghiệm in bằng PLA+, nếu thấy bền ổn mình sẽ cập nhật lại sau nhé.
• Để bắt ốc cấy được chắc chắn, nên in tối thiểu 4 lớp tường (wall lines).
• Dưới đây là thiết lập mình dùng cho cả 2 mảnh in:
  • Chiều cao lớp (Layer height): 0.2mm
  • 4 lớp đáy (Bottom layers)
  • 4 lớp mặt trên (Top layers)
  • 4 lớp tường (Wall lines)
  • Infill: 20% Cubic Subdivision

Hướng dẫn lắp ráp:

• Sau khi in xong, dùng mỏ hàn hoặc bật lửa làm nóng các ốc cấy rồi ấn nhẹ vào các lỗ tương ứng:
  • 2 ốc vào mặt trước của tấm pat.
  • 2 ốc vào mặt sau của tấm pat.

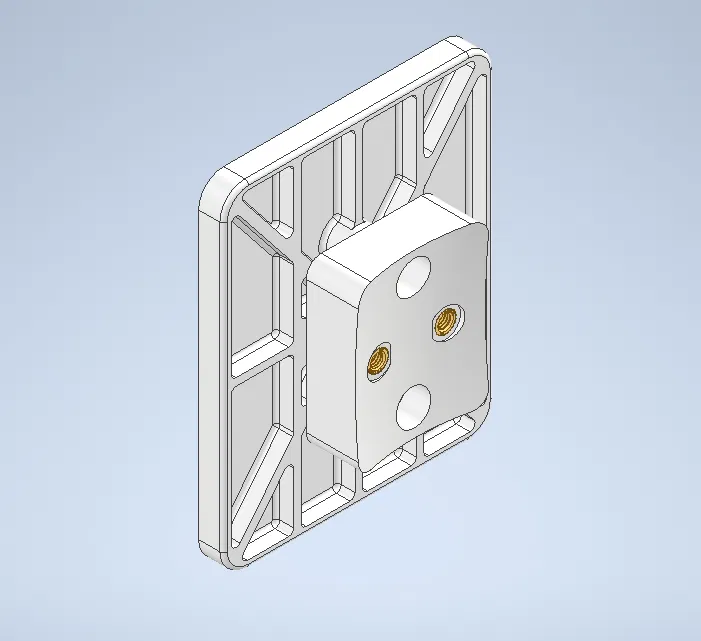

  • 2 ốc vào phần miếng đệm (spacer).

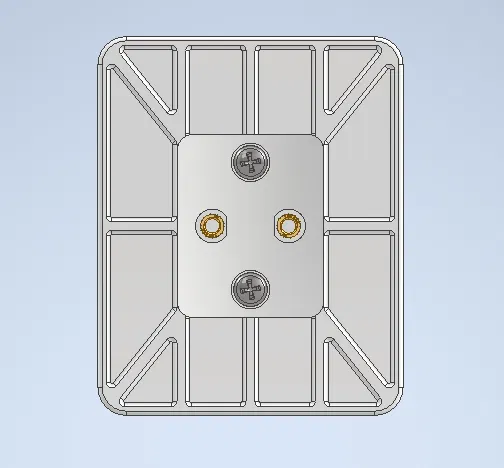

• Tiếp đó, gắn miếng đệm vào tấm pat bằng 2 ốc đầu tròn. Các phần lõm ở mặt dưới sẽ giúp căn chỉnh miếng đệm ngay ngắn với tấm pat.
  • Lưu ý: Để tránh ốc bị lỏng do rung lắc khi xe chạy, bạn nên dùng thêm dung dịch khóa ren (threadlocker) loại trung bình.

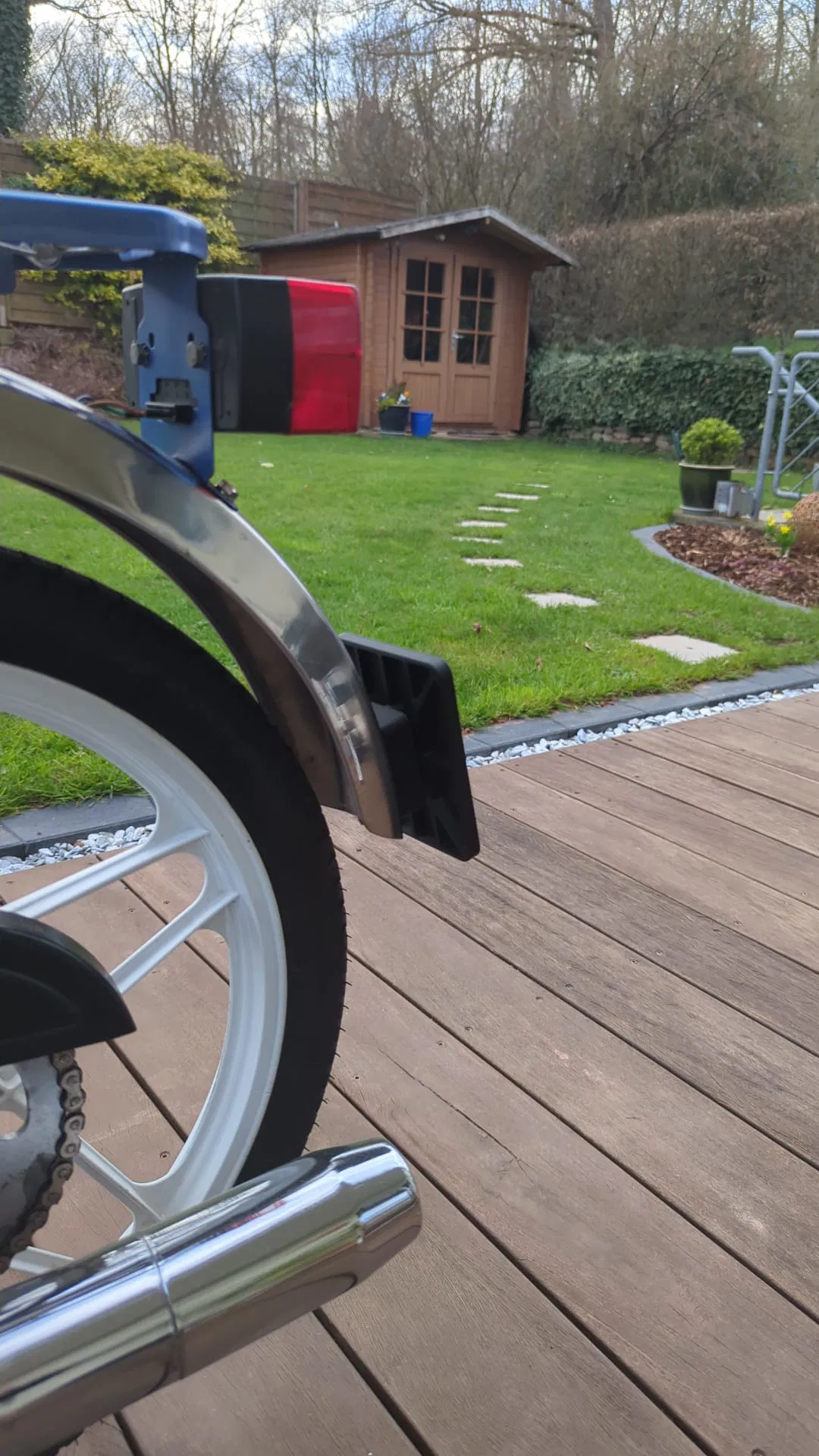

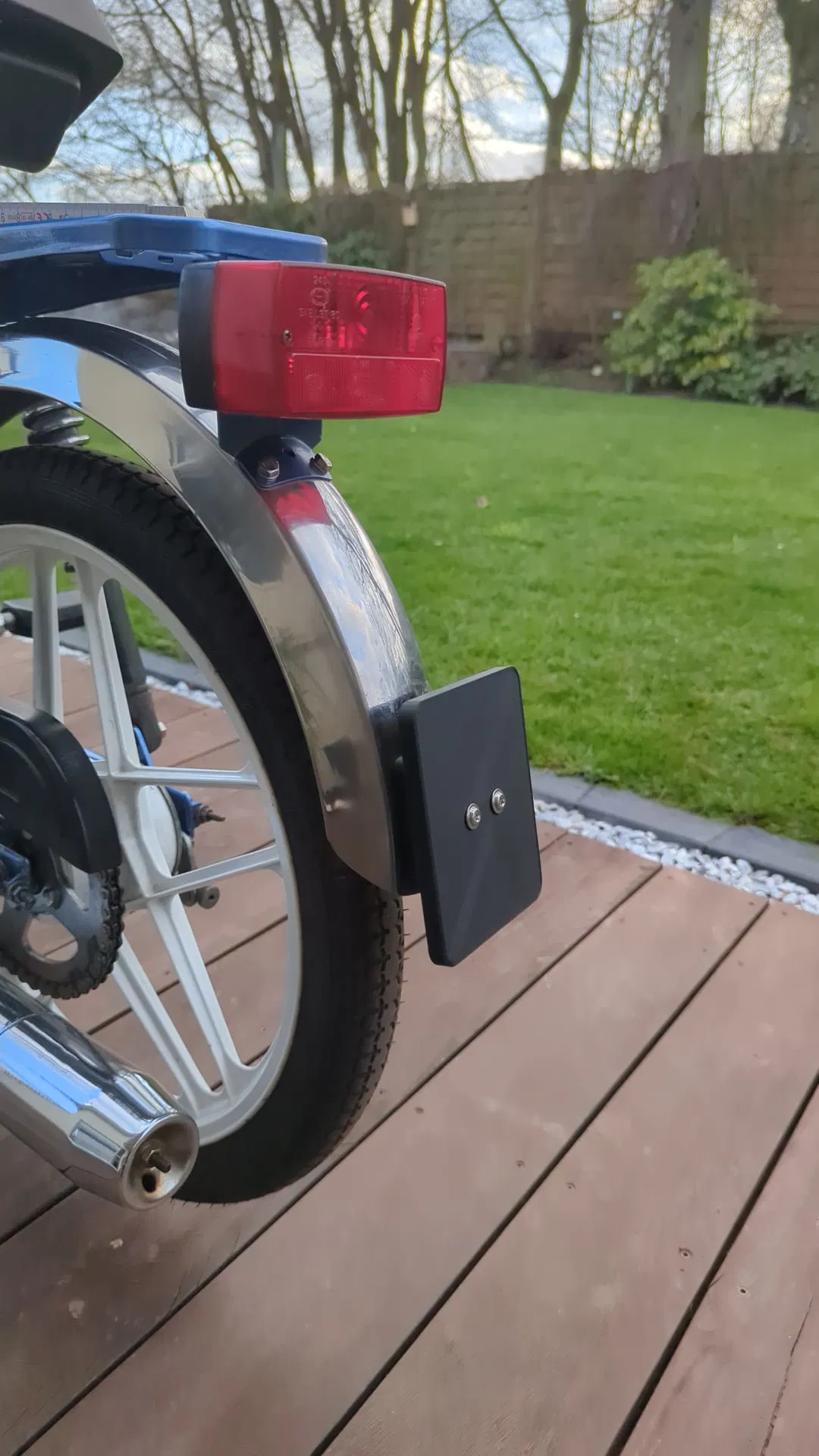

• Để gắn pat lên dè sau (kotfluegel) của xe, bạn cần khoan mở rộng các lỗ gắn biển số cũ lên kích thước 6.5mm.
• Đối với việc gắn bảng số vào pat, các lỗ khoan sẵn cũng cần được mở rộng thêm. Mình khuyên bạn nên dùng mũi khoan 8mm để dễ dàng căn chỉnh biển số vào chính giữa tấm pat.
