Dụng cụ làm sạch đầu in (Nozzle Wiper) cho Prusa CORE One L (C1L)

Do không tìm thấy cái nozzle wiper nào dùng được cho máy Core One L vì thiết kế của máy đã thay đổi, nên mình đành tự thiết kế lại một cái luôn :)

Việc thiết kế và thử nghiệm tốn khá nhiều thời gian, nhưng mình đảm bảo nó KHÔNG làm ảnh hưởng đến bộ phận mở thông gió. Nếu thấy hữu ích, bạn nhớ thả tim và đăng ảnh sản phẩm sau khi in nhé :D

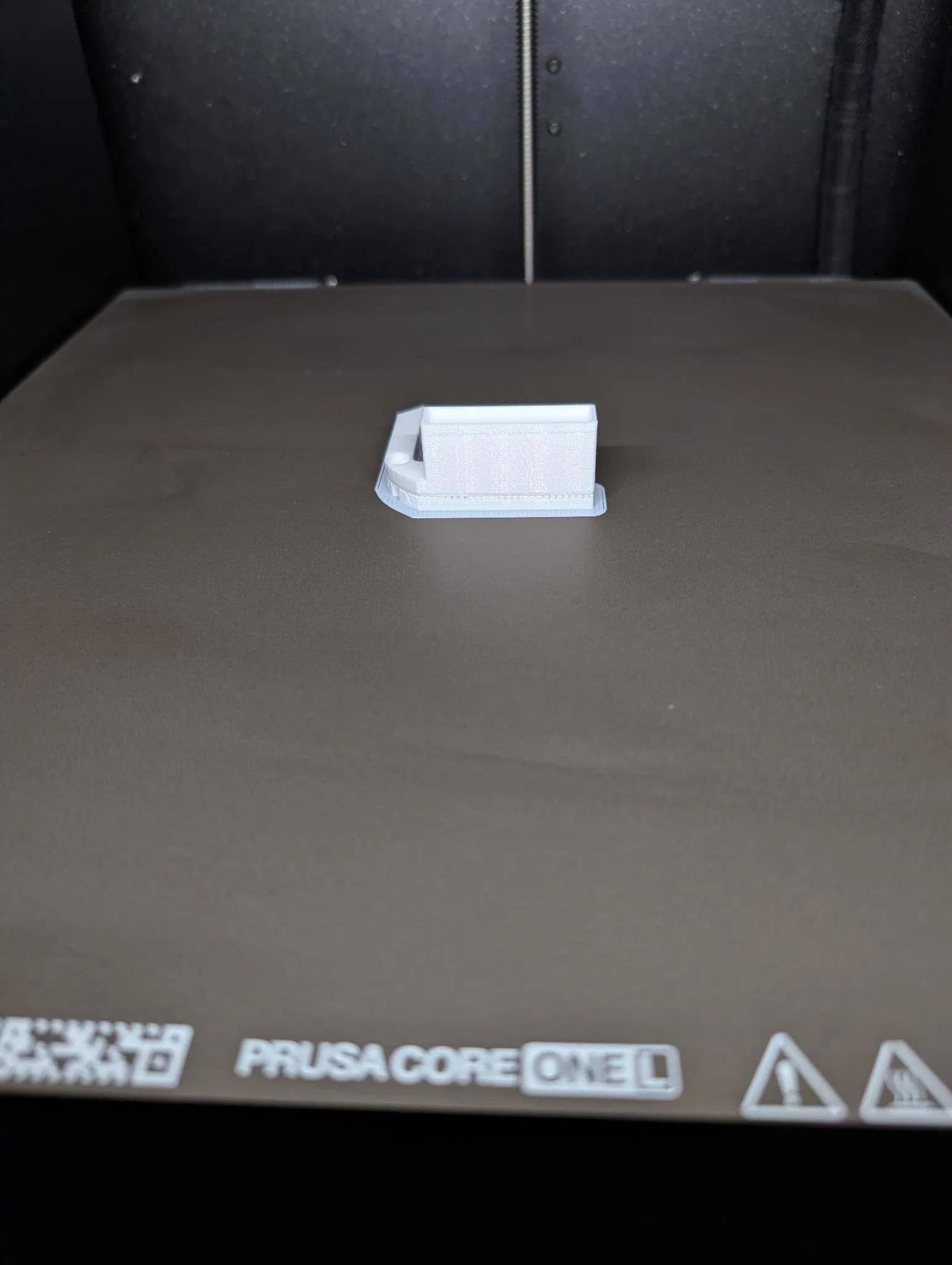

Thông số in In với cấu hình structural 0.2mm trên đầu in 0.4mm.

Vật liệu in PETG/PC/ABS/PC CF (khuyên dùng PC CF vì chịu nhiệt tốt hơn).

Thiết lập trên PrusaSlicer Chỉ bật support ở build plate, infill 40% (15% cũng ổn), tại mục “Print Settings” → "Infill" → "Reducing printing time" → chọn "Automatic infill combination", “Fill pattern”: Aligned rectilinear hoặc Gyroid.

Phụ kiện cần thiết 1x ốc M3 10mm và 1x đai ốc M3 để lắp ráp. 1x miếng lau silicon cho đầu in Bambu A1 (ví dụ: tại đây).

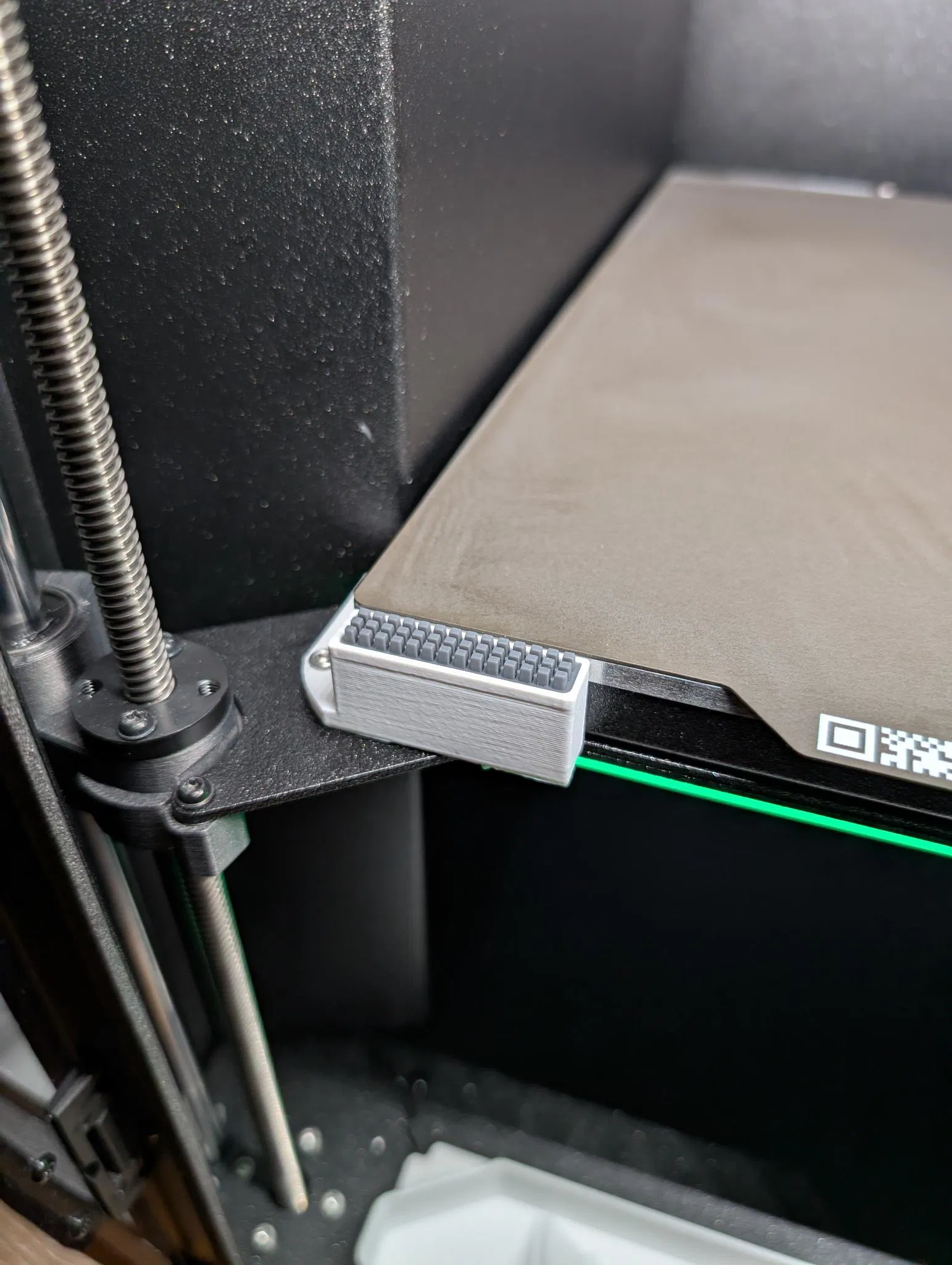

Khi lắp, hãy chú ý phần ngàm nhỏ ở mặt trước phía dưới để cố định wiper vào gantry. Khi lắp vào, bạn hãy hơi nhấc phần đuôi của wiper lên, móc phần ngàm trước vào gantry rồi hạ phần đuôi xuống. Xem ảnh minh họa:

Cuối cùng, cho ốc vào từ trên xuống và siết chặt bằng đai ốc ở mặt dưới. Chổi lau nên đặt gần nhưng không được chạm vào heatbed (đã có phần ngàm để giữ vị trí dưới heatbed rồi).

Để sử dụng, bạn vào phần “Printers”, chọn máy Prusa Core One L của bạn → “Custom G-Code” → “Start G-code”, tìm dòng “; MBL” và dán đoạn mã sau vào ngay trước dòng "G29 P9 X208 Y-2.5 W32 H4" và sau dòng “M84 E ; turn off E motor”:

;
; Wipe nozzle
;
; Pass air opener
G0 X30 Y0
G0 Z1 Y-7
; Do wipe
G0 X30.0 Y-7.0 Z3 F8000
G0 Z1
G0 X2.0
G0 Y-6.3
G0 X30.0
G0 Y-5.0
G0 X26.1
G0 Y-7.0
G0 X22.2
G0 Y-5.0
G0 X18.3
G0 Y-7.0
G0 X14.4
G0 Y-5.0
G0 X10.6
G0 Y-7.0
G0 X6.7
G0 Y-5.0
G0 X2.0
G0 Y-5.0
G0 Z3
; Pass air opener
G0 Y0
G0 X150
;
; Wipe nozzle end
;

Sau đó lưu lại máy in dưới dạng preset người dùng (nhấn vào biểu tượng cái đĩa ngay cạnh tên máy in đã chọn).
