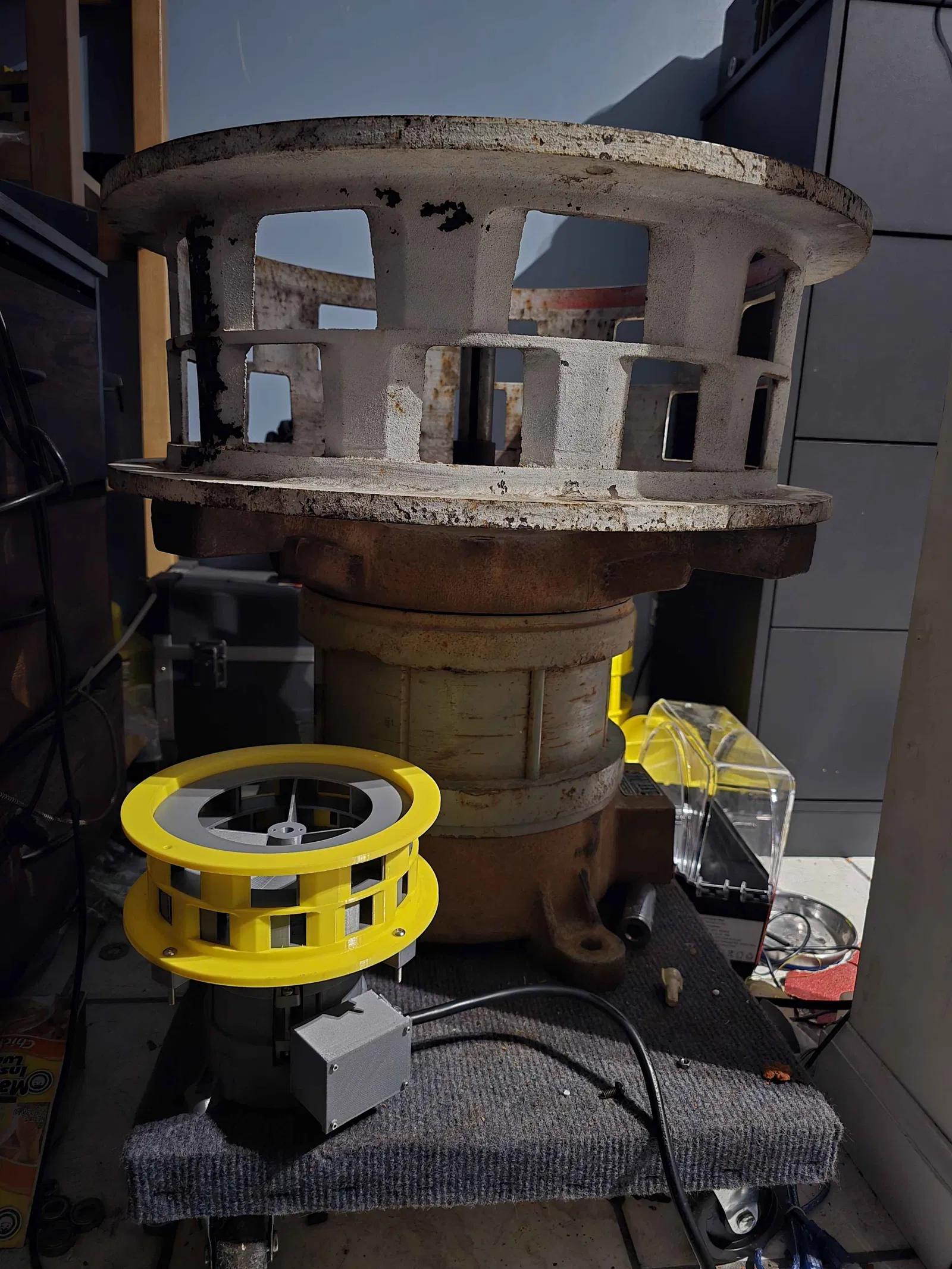

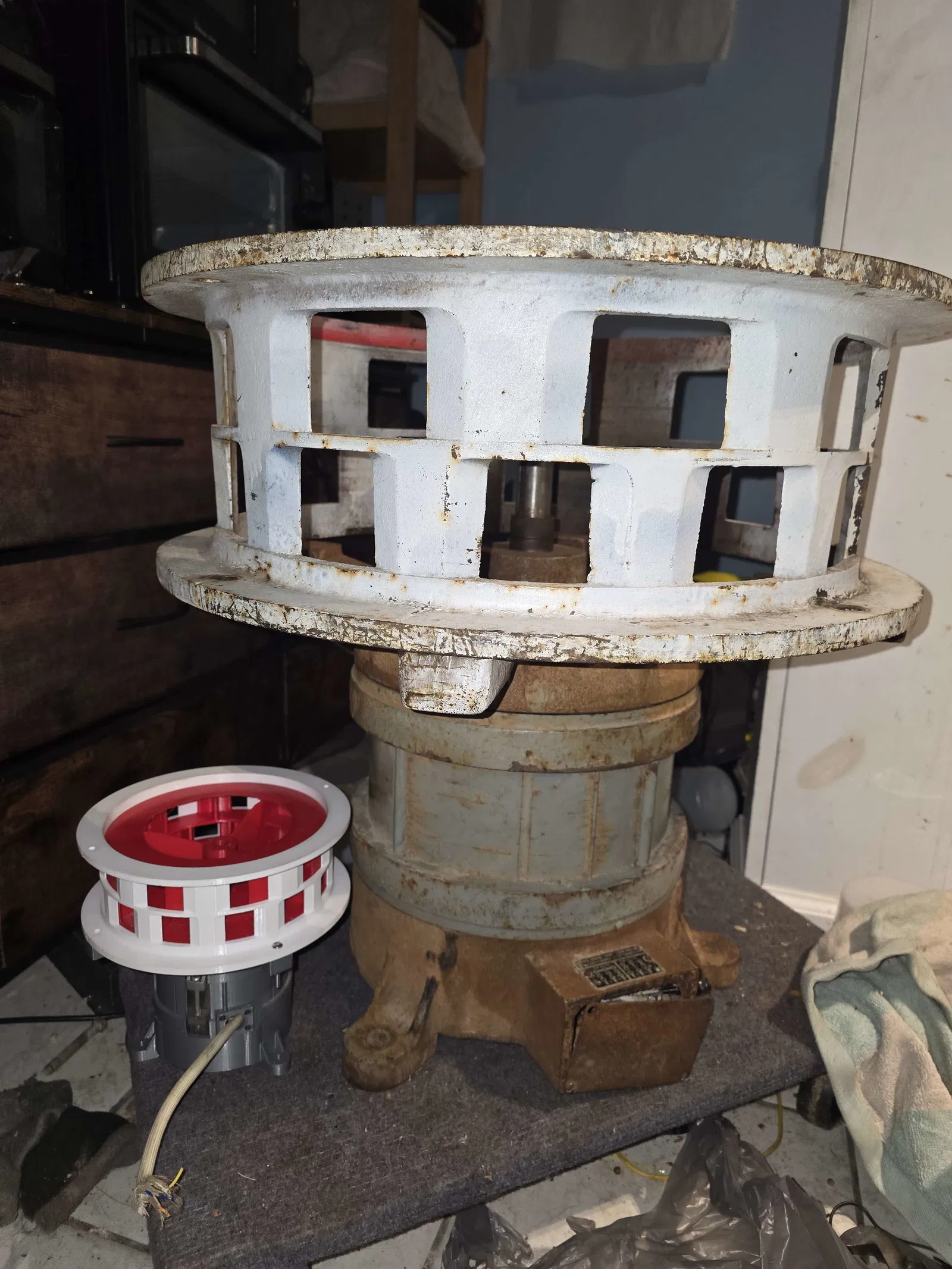

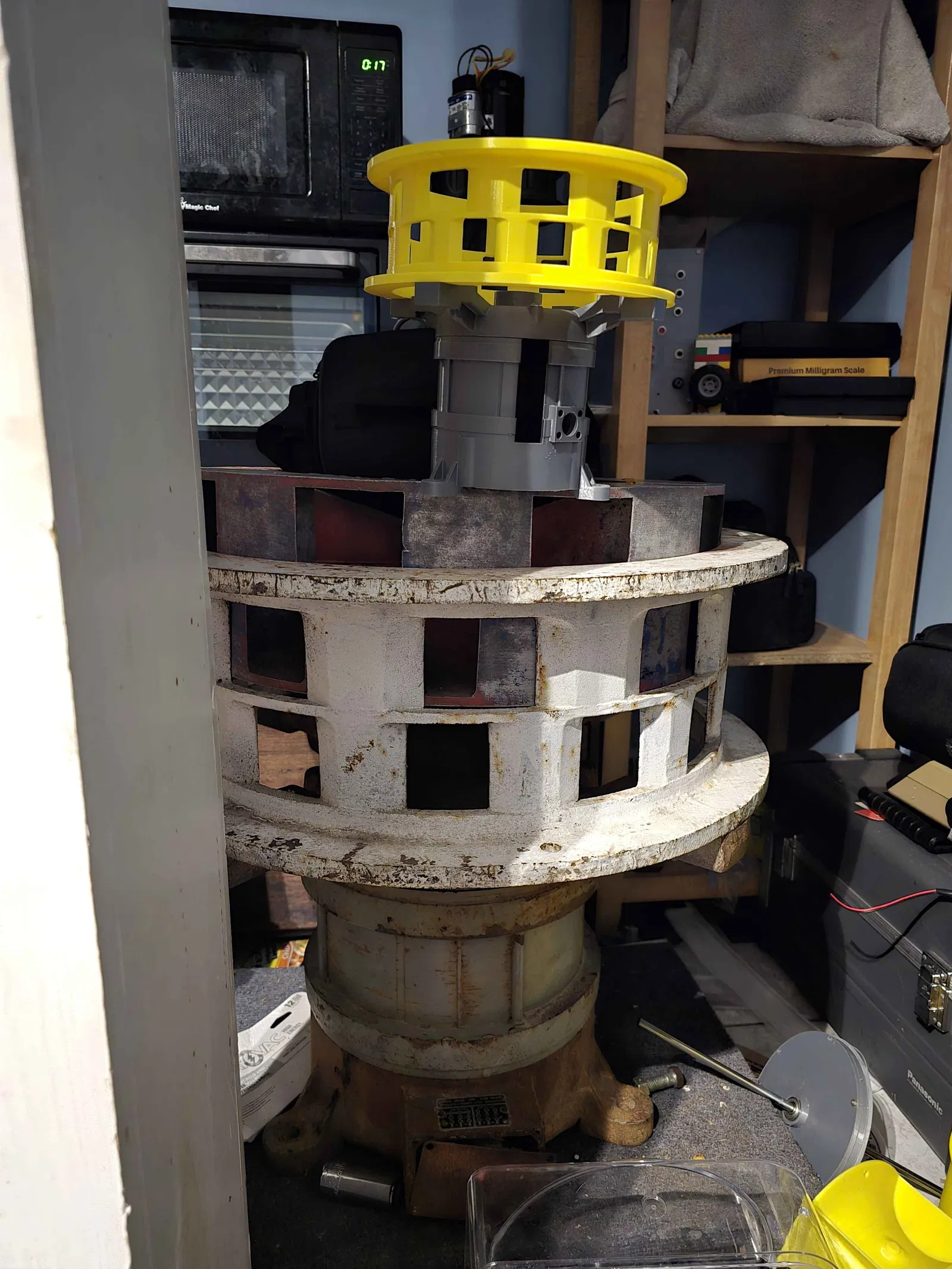

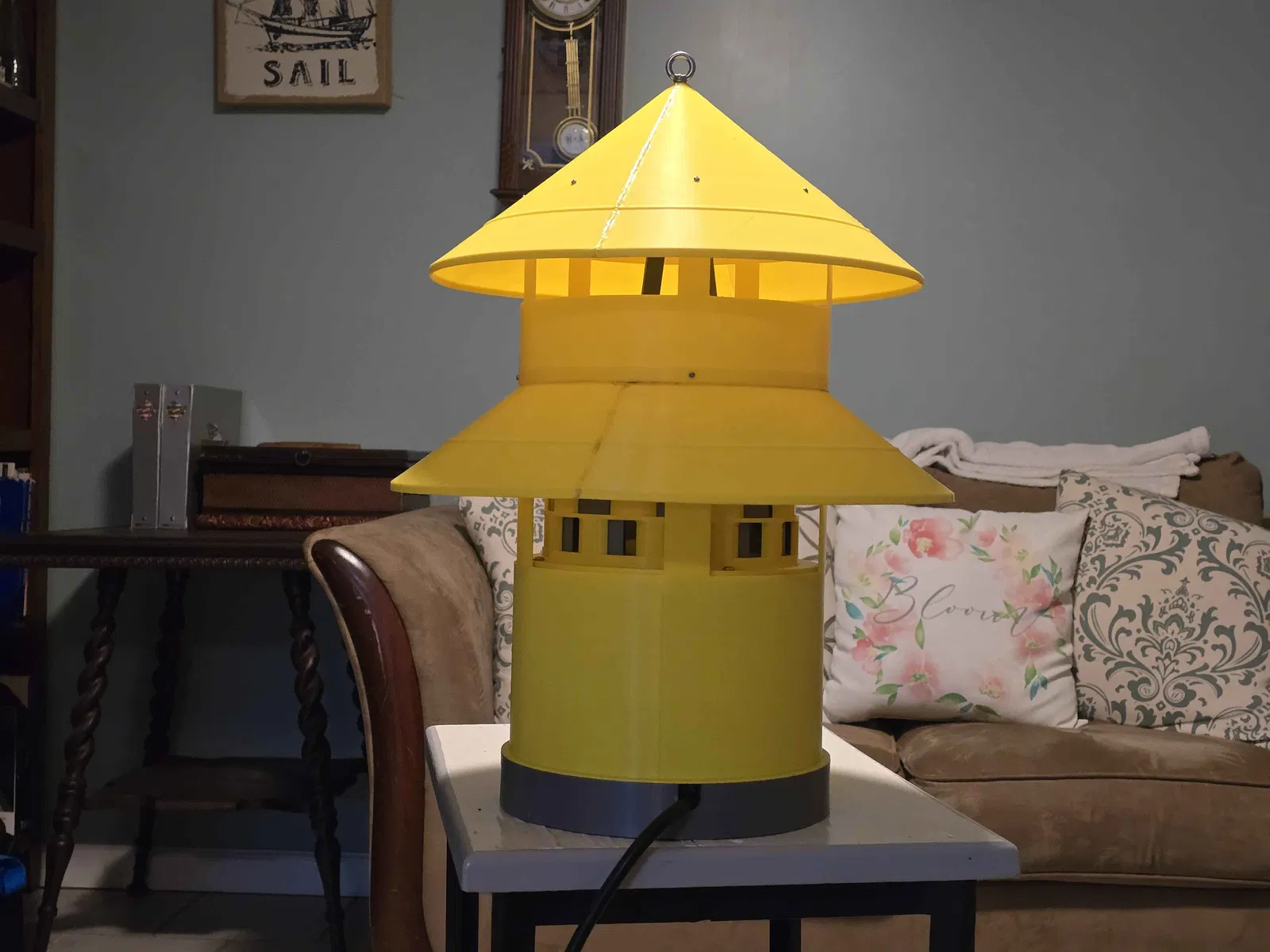

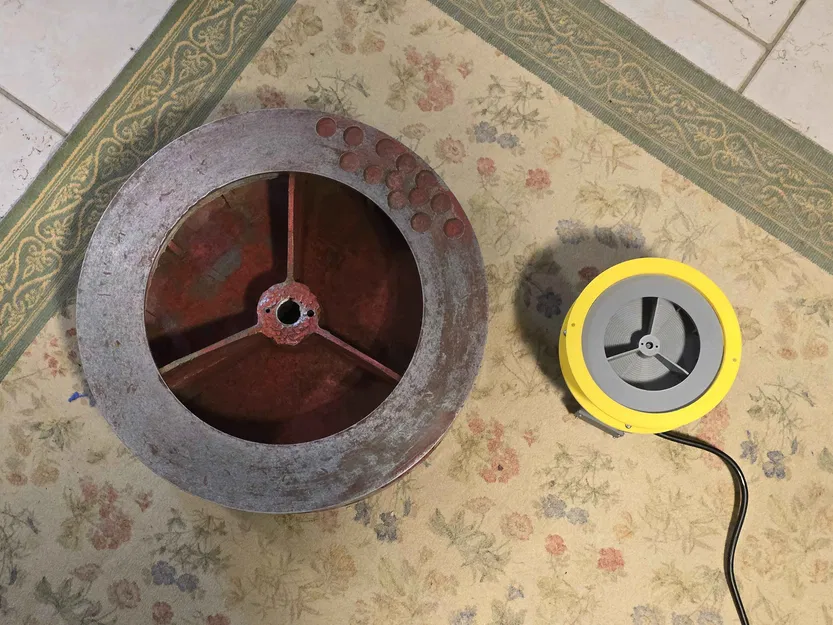

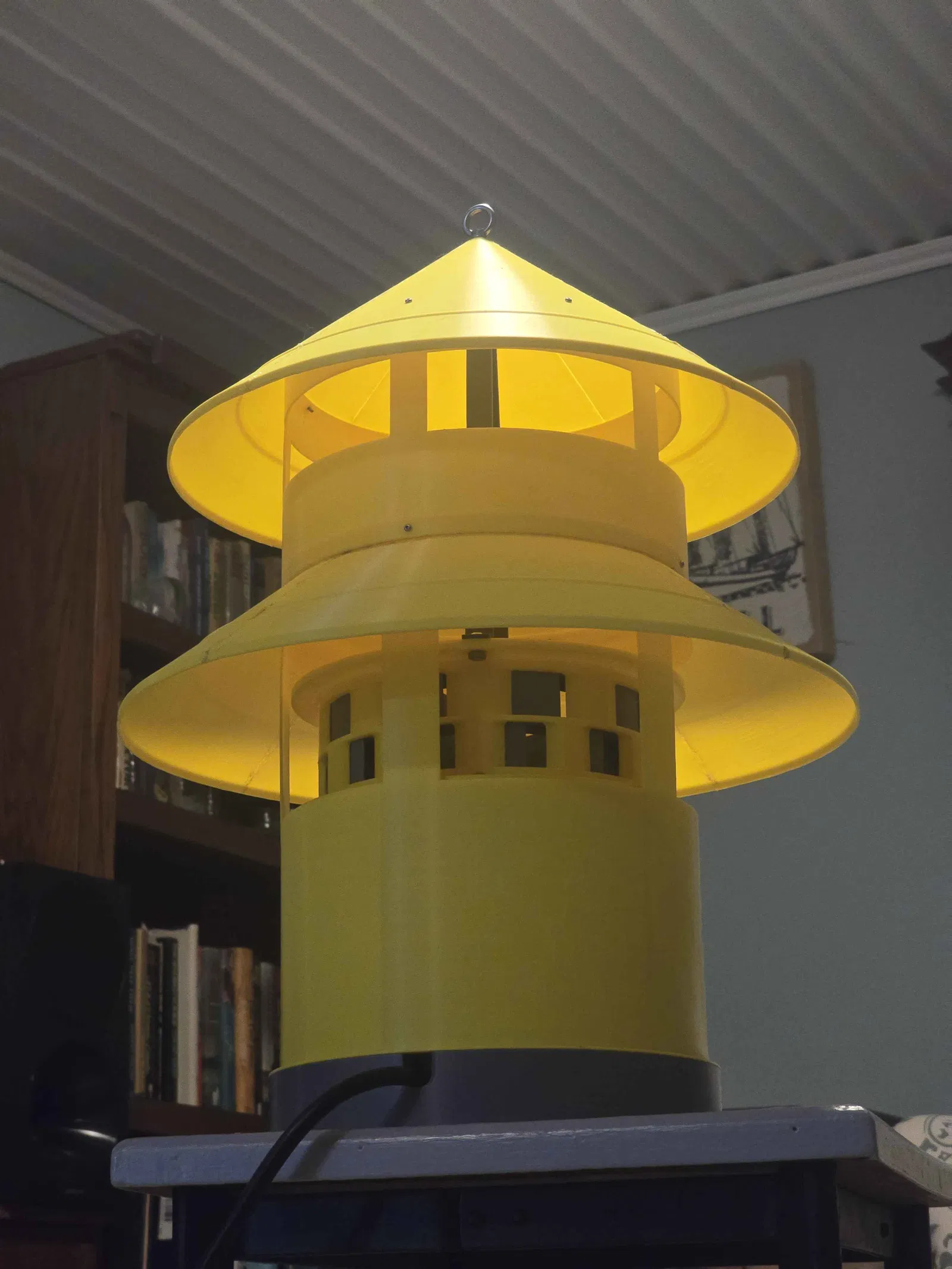

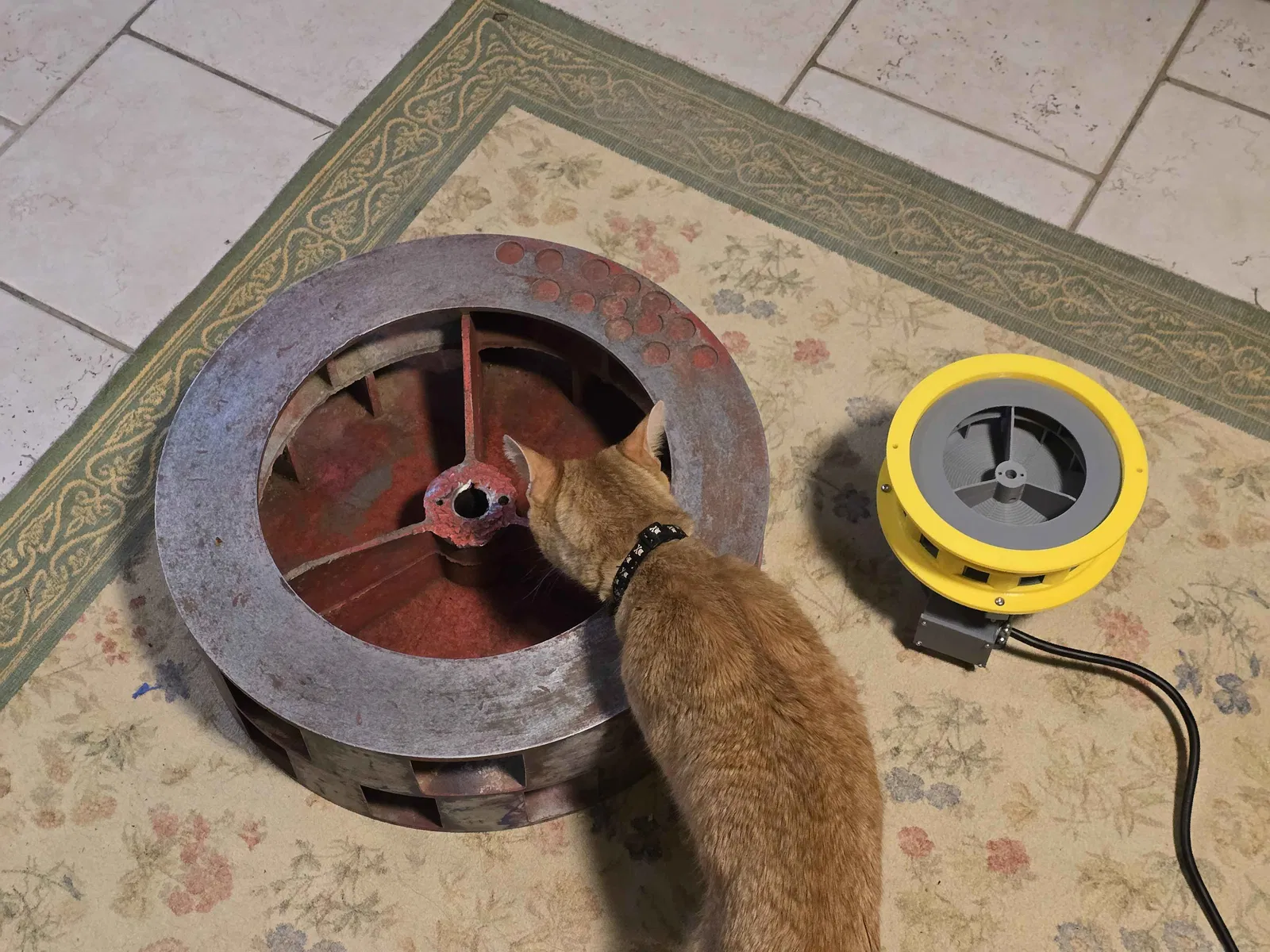

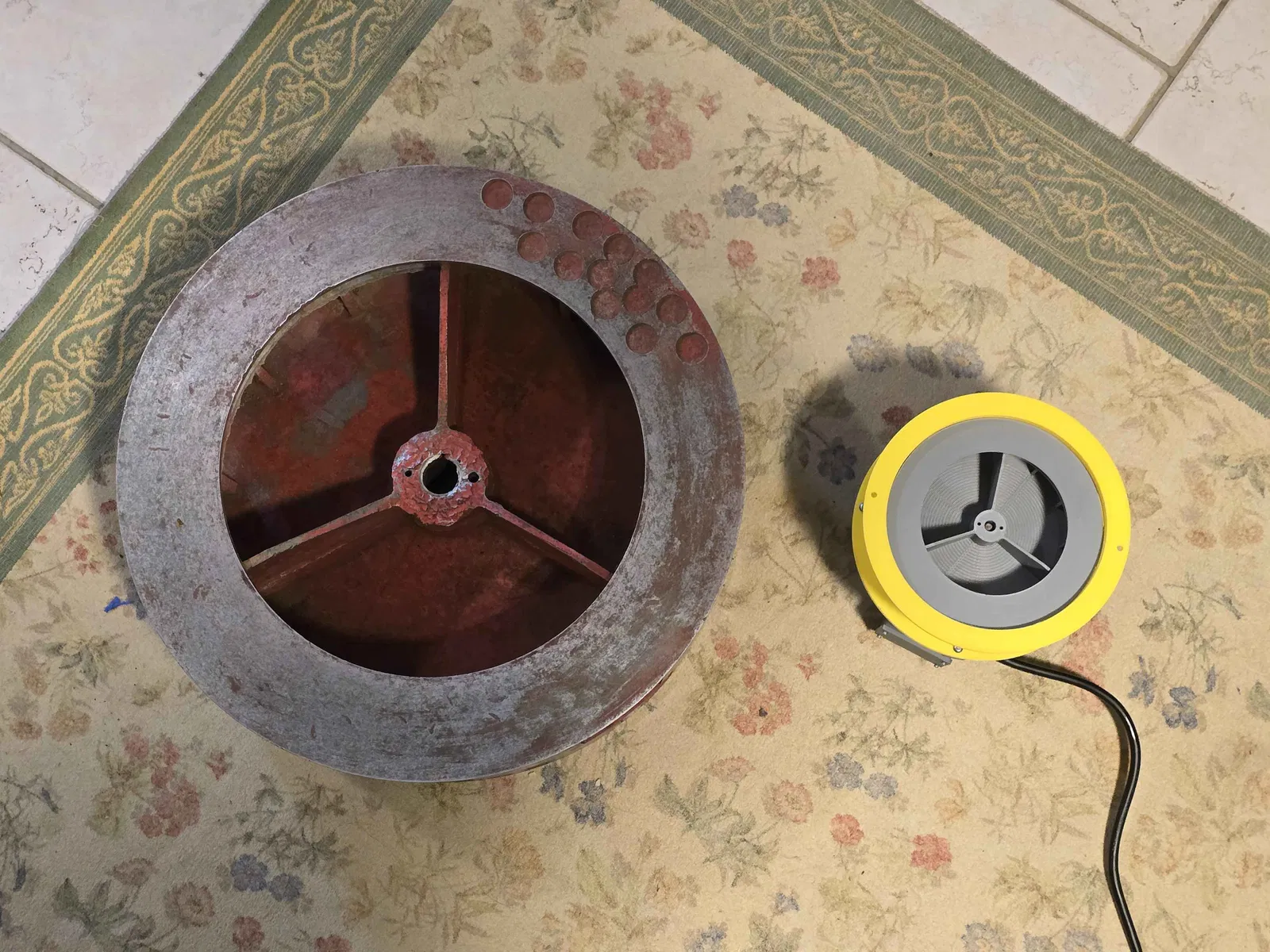

Mô hình còi báo động Federal Signal Model 7T tỷ lệ 1:3

Phần thân động cơ và nắp đuôi được cố định bằng các ốc vít zin đi kèm với động cơ.

Động cơ sử dụng là loại Samsung DE31-00029H. Bạn cũng có thể dùng mã DE31-00029K, DE31-00029J hoặc bất kỳ động cơ dòng 29 nào khác.

Có hai phiên bản thân động cơ: bản "trục bình thường" (normal shaft) có lỗ để trục sau của động cơ xuyên qua, giúp bạn không cần phải cắt trục. Bản "cắt trục" (cut shaft) thì được đóng kín giống như hàng thật, nhưng bạn cần cắt ngắn trục sau để lắp vừa.

Nếu bạn không cắt trục, bạn sẽ cần in thêm phần đế để bàn để đặt còi lên.

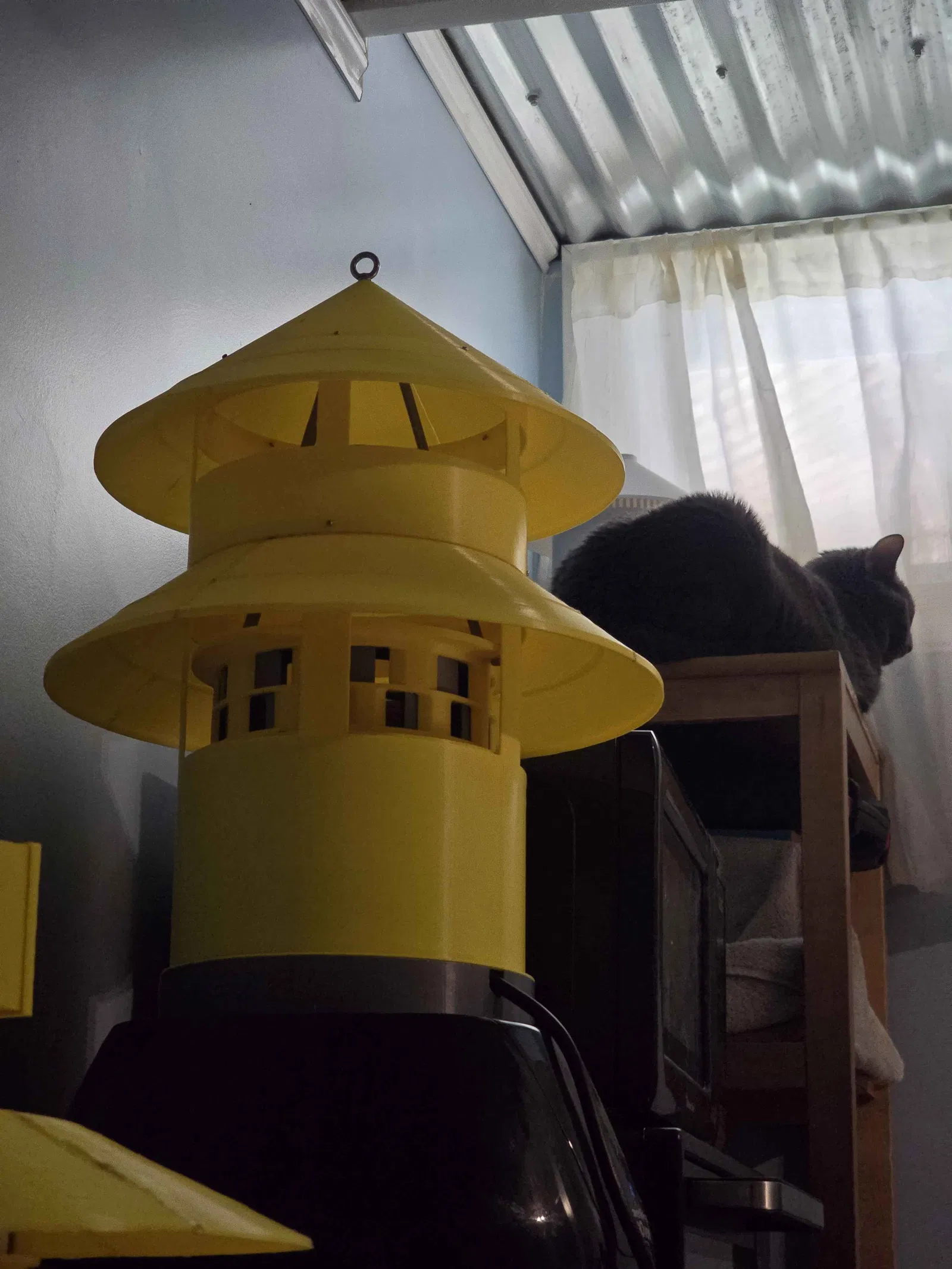

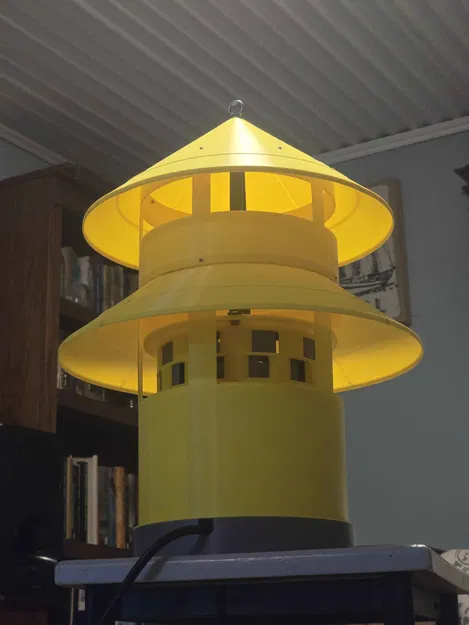

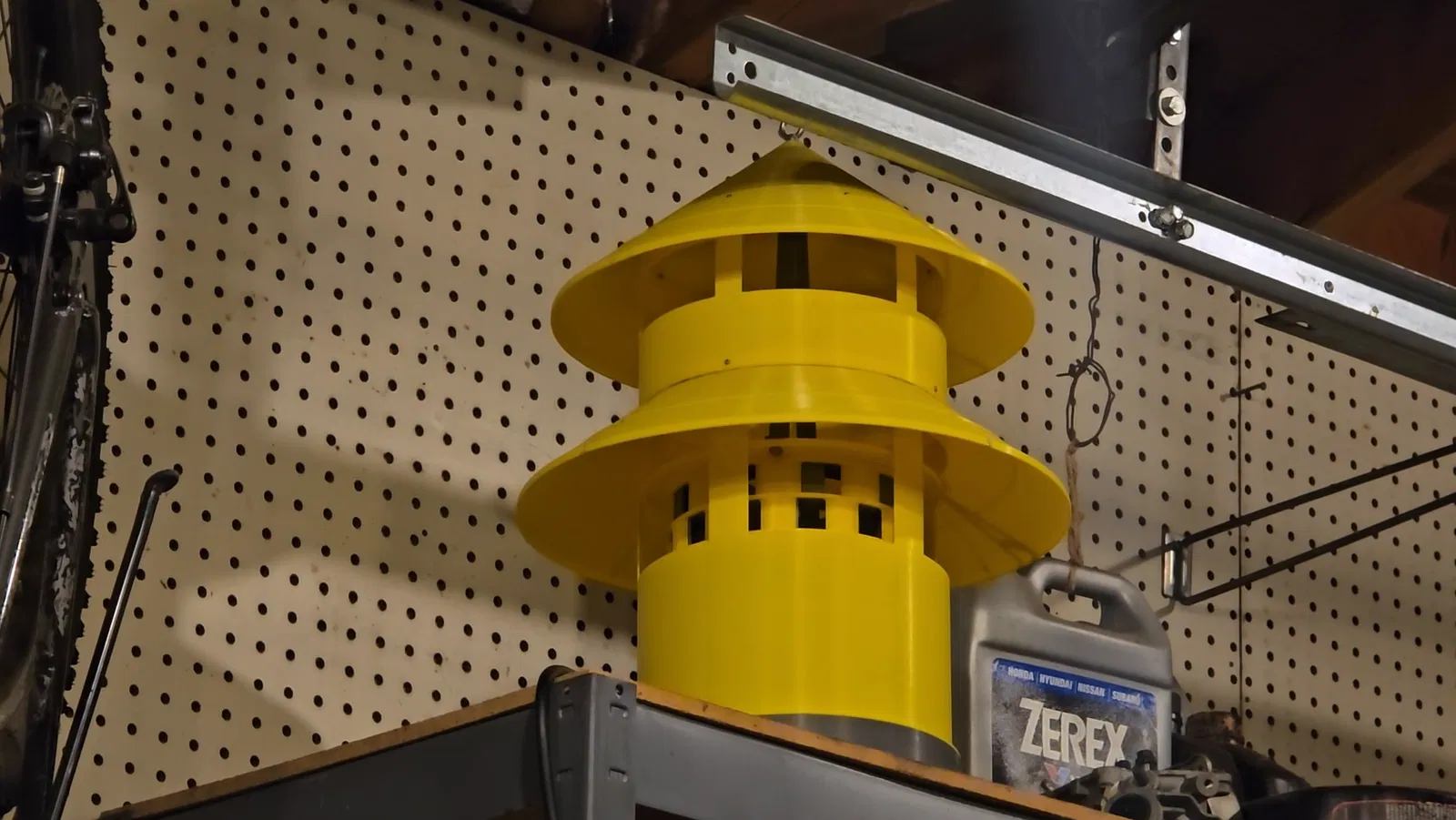

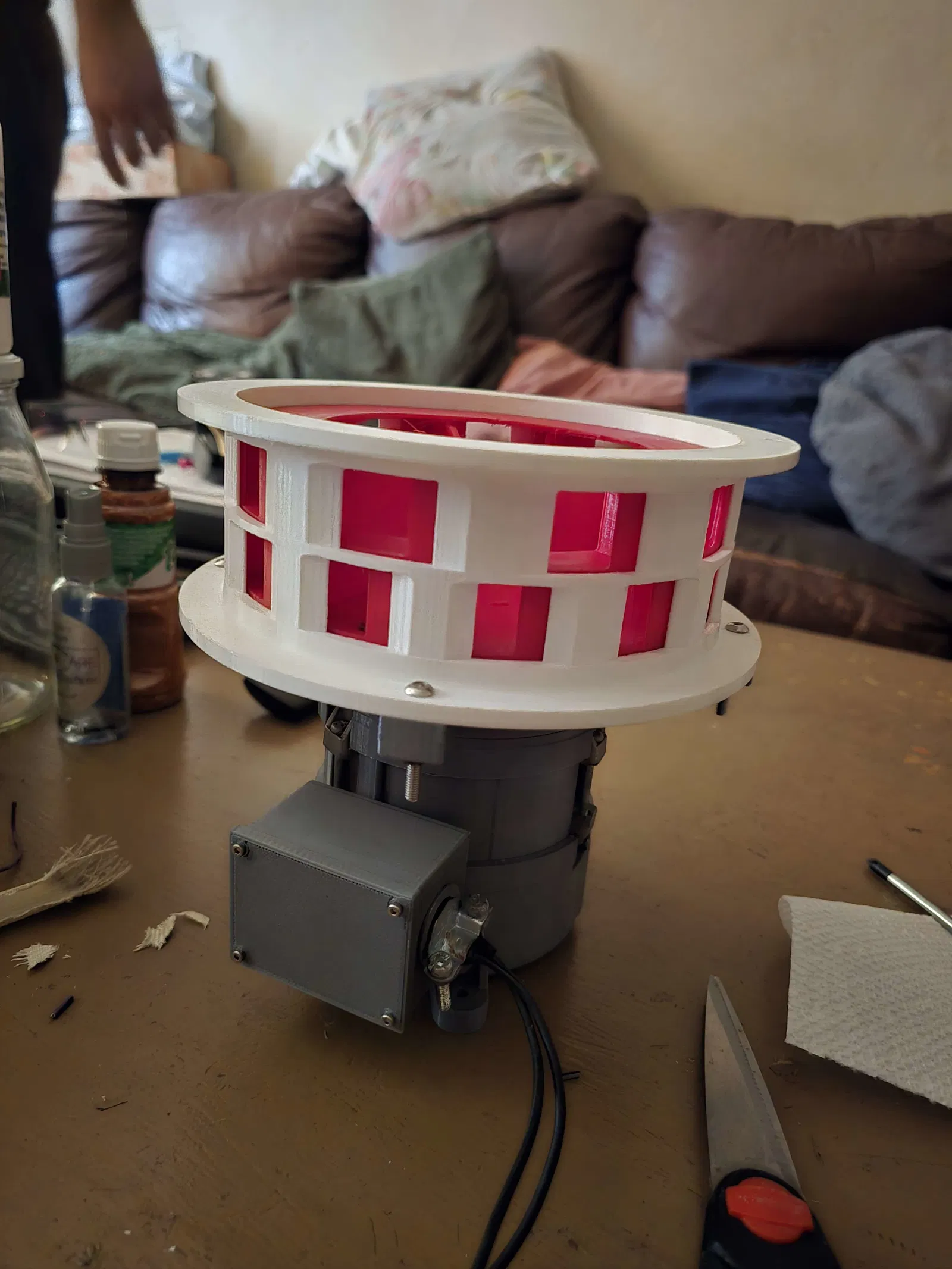

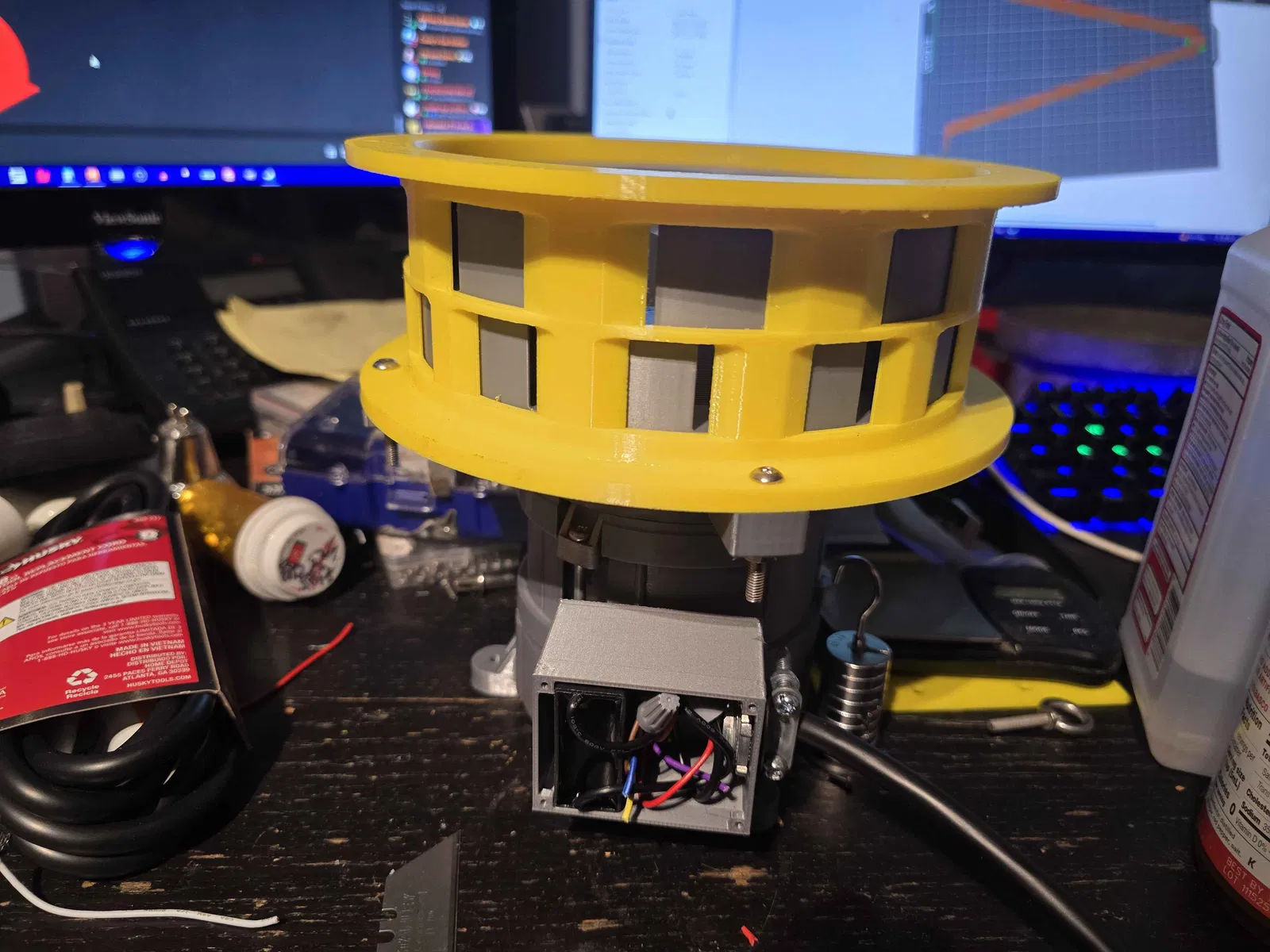

Phần vỏ còi có nắp phía trên được vặn vít vào thân trên, còn phần chân đế dưới thì hàn nhựa vào thân chính. Nếu in vỏ làm 4 phần, cả nắp trên và chân đế dưới đều cần được hàn nhựa lại với nhau. Mình khuyên bạn nên vặn vít nắp trên vào thân trước khi hàn cố định. Thân trên được nối vào thân chính bằng vít; trên còi thật thì chỉ khớp vào nhau thôi, nhưng mình thêm ốc vít vào bản mini này cho tiện.

Danh sách ốc vít và linh kiện:

• M4x20mm (4 con) (giữ stator vào nắp đuôi)
• M4x16mm (3 con) (giữ lõi còi vào giá đỡ)
• M4x8mm (6 con) (giữ khung chữ A vào stator và chi tiết trang trí trên nắp đuôi)
• Đai ốc M4 (10 con)
• Bu lông vòng M4 (1 con)
• M3x10mm (2 con) (kẹp dây trên giá đỡ)
• M3x6mm (4 con) (cố định hộp đấu dây vào động cơ) - Phải dùng loại đầu tròn (button head) để lắp vừa tụ điện.
• Heat set insert M3x5.7mm (6 con) (cho kẹp dây và hộp đấu dây)
• https://www.amazon.com/gp/product/B081BCRZZS3
• M2x8 (16 con) (cho các bộ phận vỏ và nắp hộp đấu dây) - Dùng đầu tròn cho vỏ, đầu trụ (socket cap) cho nắp hộp đấu dây.

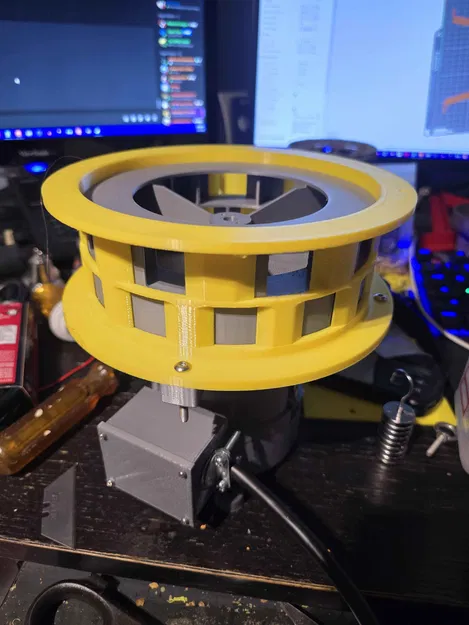

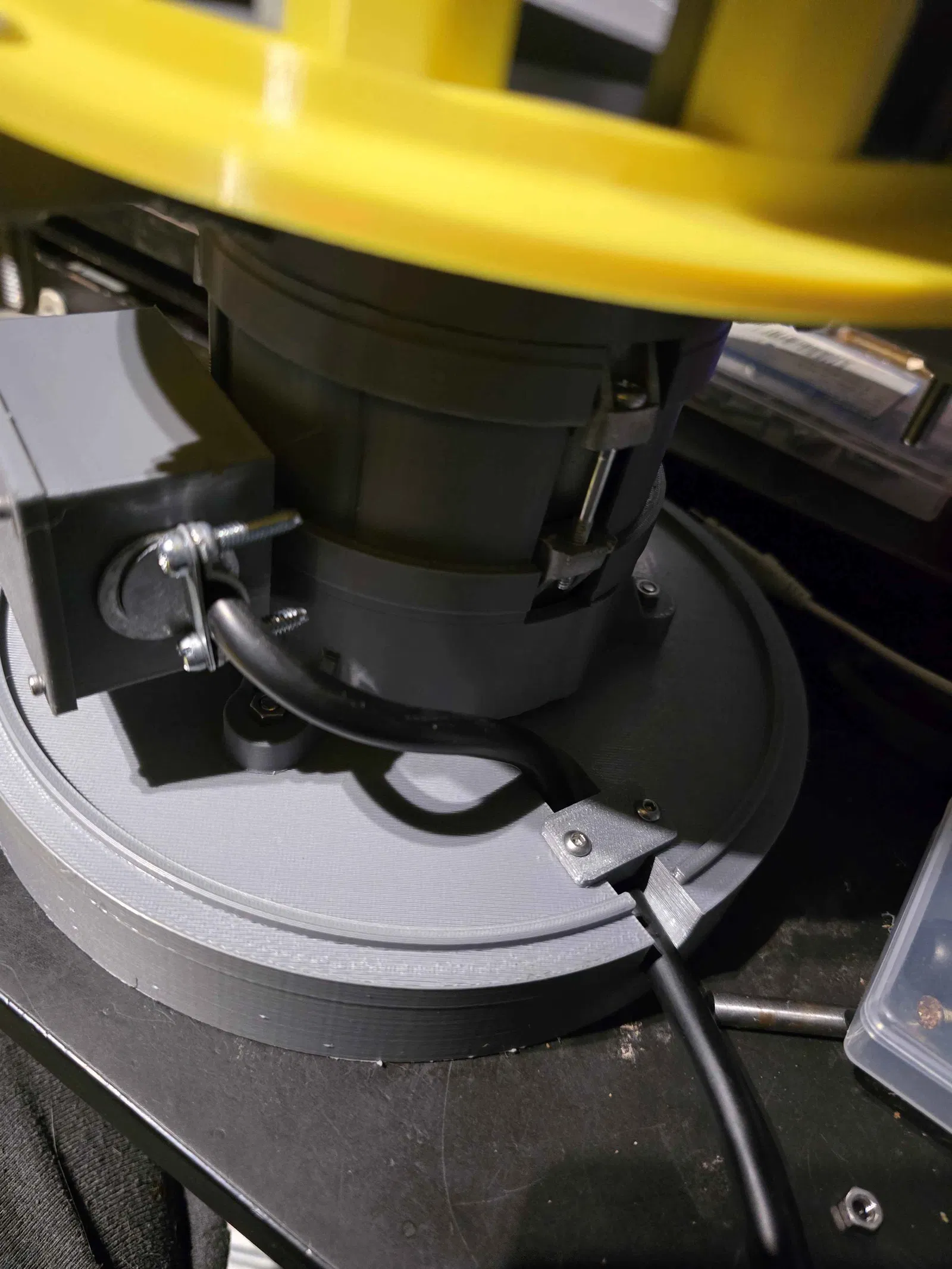

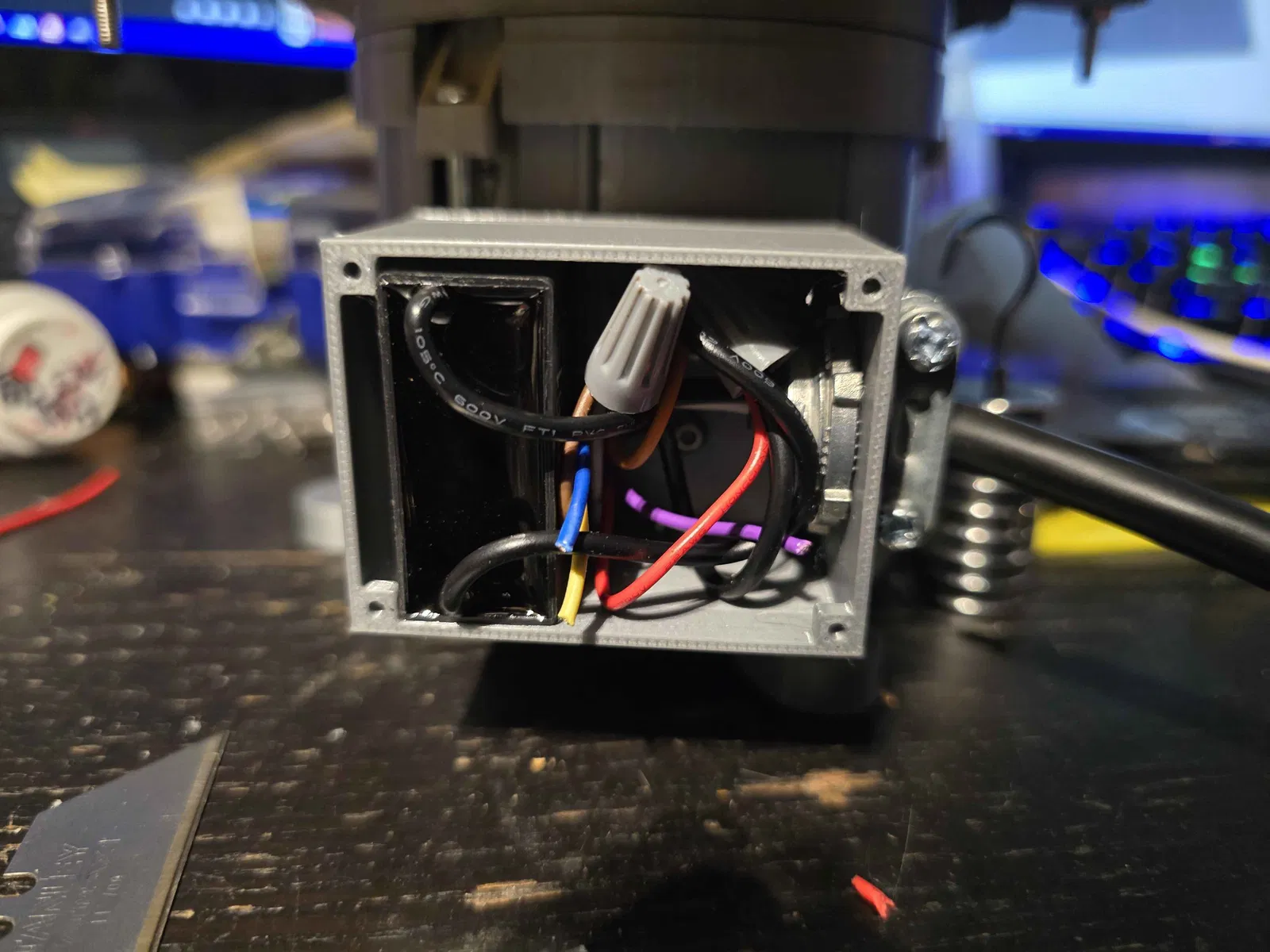

Hộp đấu dây:

• Tụ điện 8uf chuyên dụng: https://www.amazon.com/dp/B0143VJN40
• Đầu nối dây (wire nuts) loại nhỏ (2 con)
• Đầu kẹp cáp loại 1/2". Bạn có thể mua rất rẻ ở các cửa hàng kim khí.
• Dây nguồn 120v thông dụng. Mình dùng loại Husky 16 gauge 8 foot của Home Depot giá 11$.

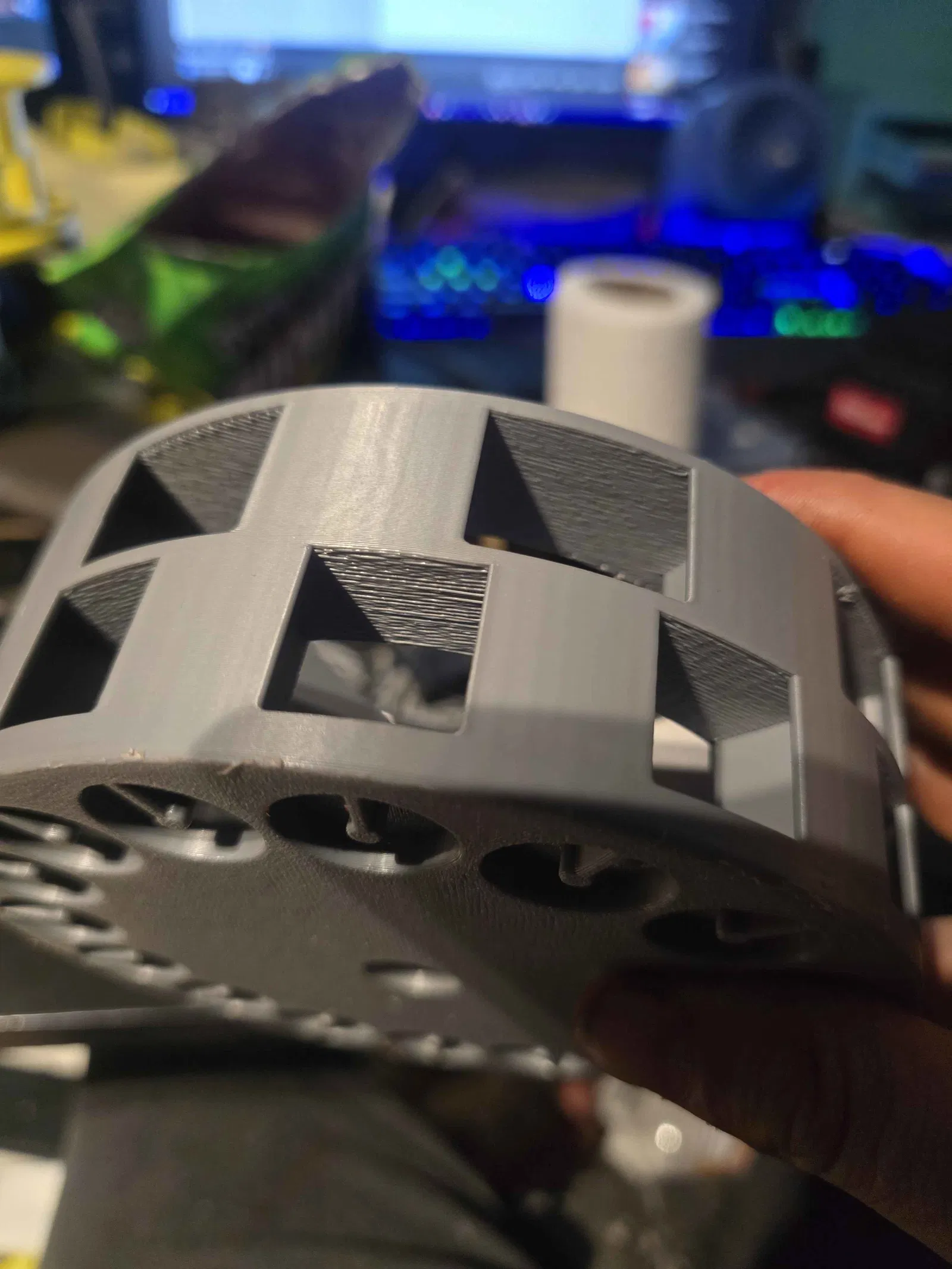

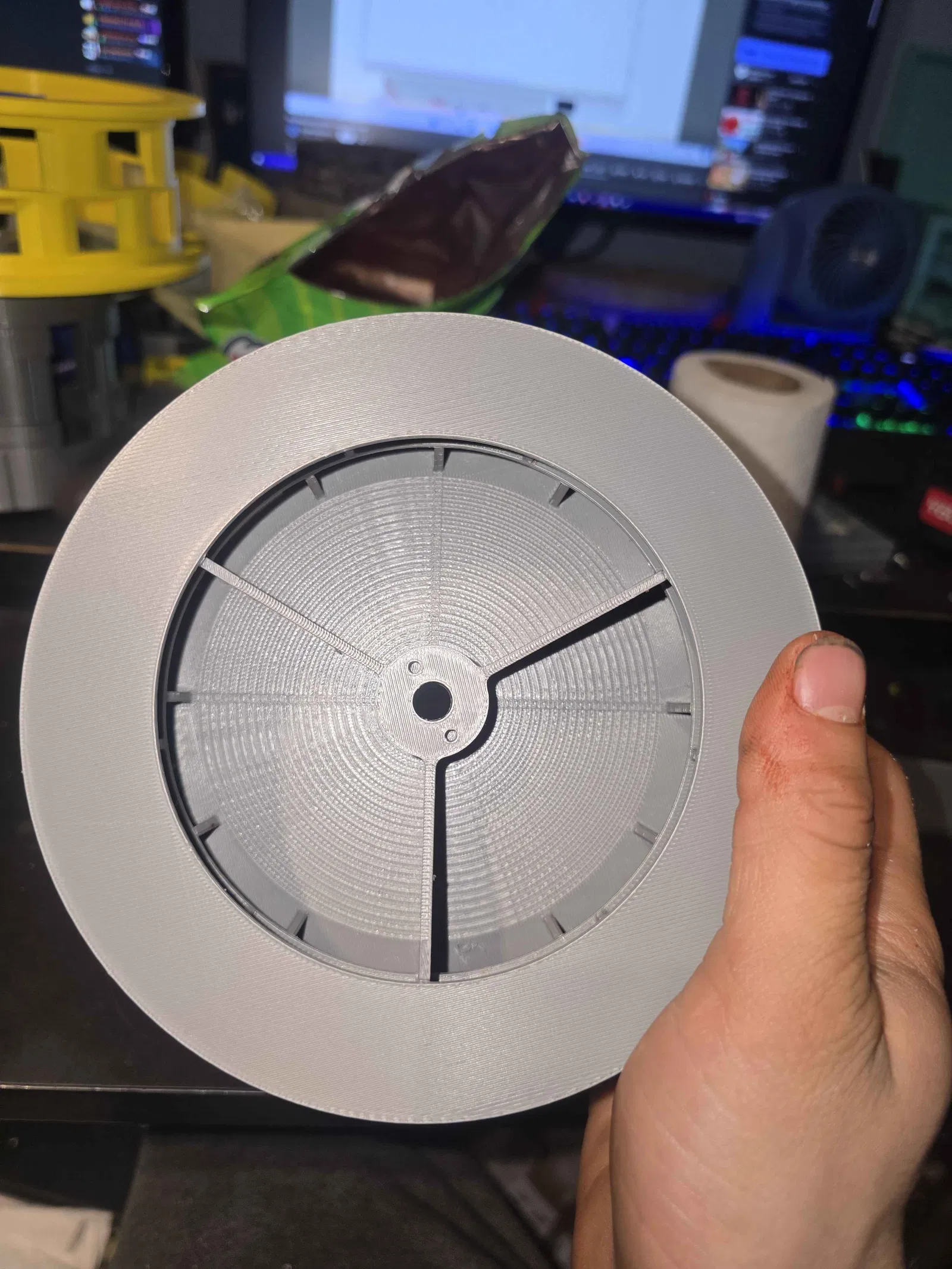

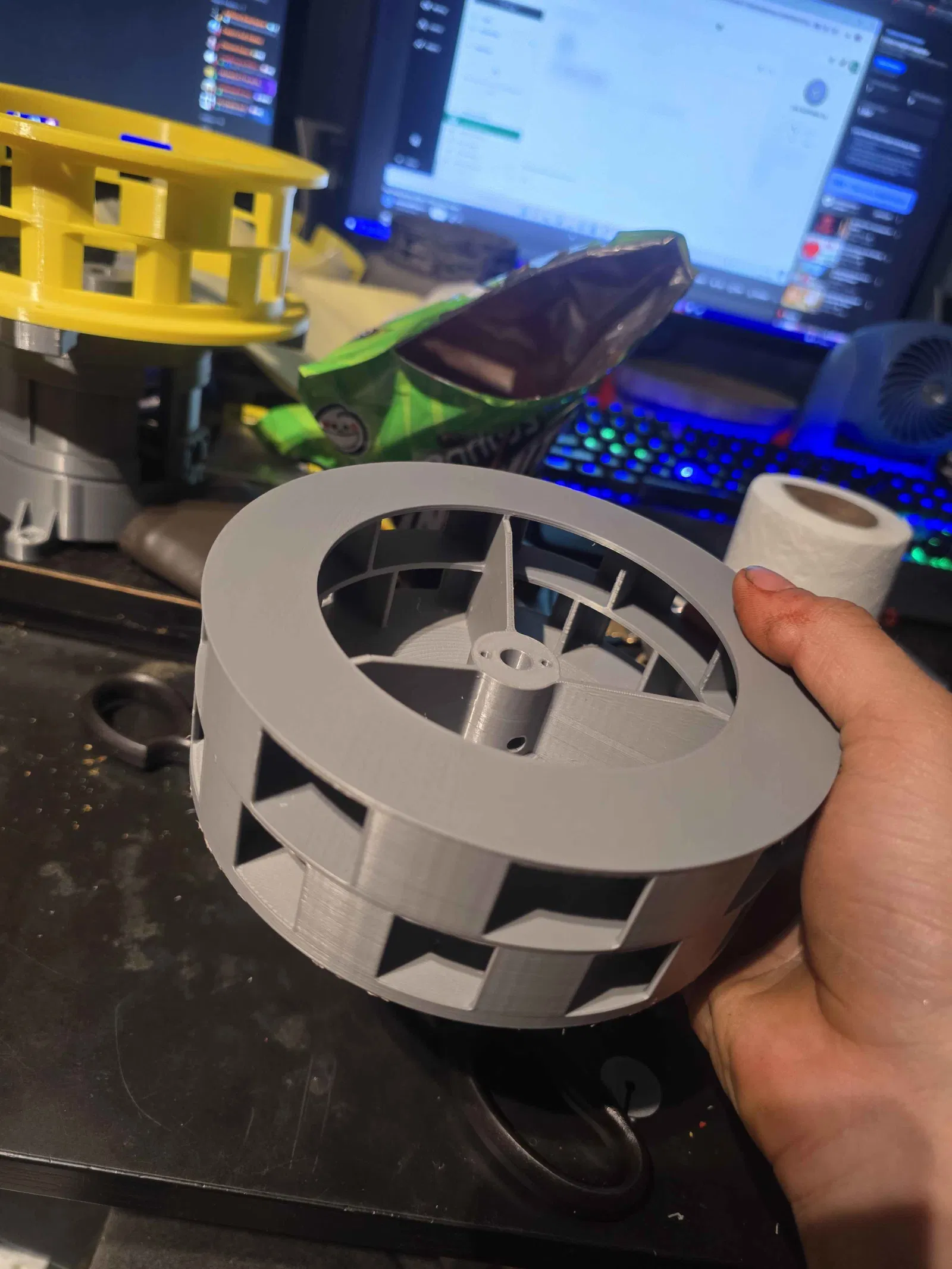

Lắp đặt rotor:

• Khớp nối trục 8mm đến 8mm, đường kính ngoài 14mm, dài 25mm: https://a.co/d/0iklOR8R
• Tạ rãnh 10 gram (16 viên): https://www.amazon.com/dp/B0143VJN40

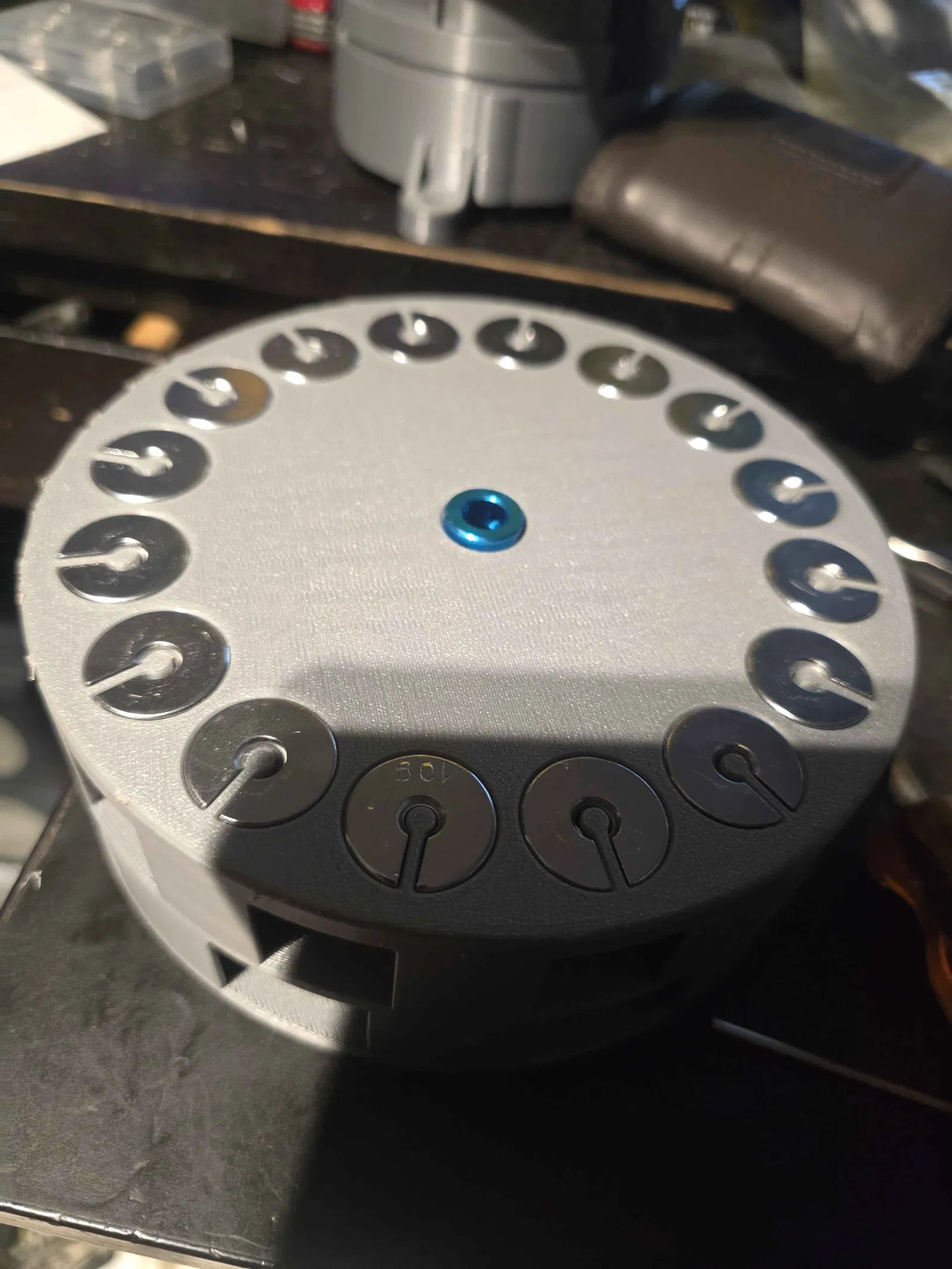

Để gắn tạ, chỉ cần ấn chúng vào đáy rotor. Nếu chặt quá, bạn có thể dùng búa gõ nhẹ vì tạ làm bằng thép nên chịu lực tốt.

Lắp ốc siết (set screw) vào hai lỗ trên của khớp nối trục, để trống hai lỗ dưới. Sau đó gõ nhẹ khớp nối vào rotor từ phía dưới bằng búa nhựa hoặc cán tua vít nhựa. Hãy đảm bảo các ốc siết khớp với khe hở trên trục rotor. Đừng dùng búa sắt vì sẽ làm hỏng nhôm.
