Thiết bị hút khói hàn thụ động gắn giá đỡ mỏ hàn
Một thiết bị hút khói hàn thụ động giúp thu gom sạch sẽ các loại khói độc hại phát sinh từ mỏ hàn khi bạn đang làm việc. Thiết kế linh hoạt, phù hợp cho nhiều loại trạm hàn phổ biến như Metcal hoặc Weller.
Mô tả

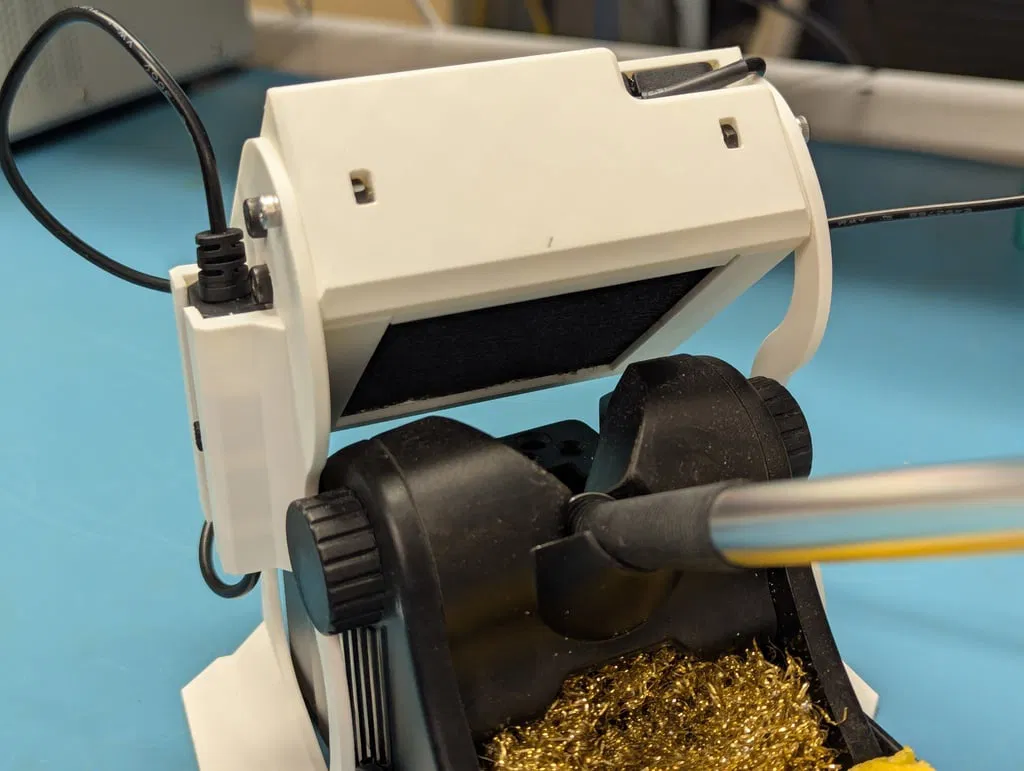

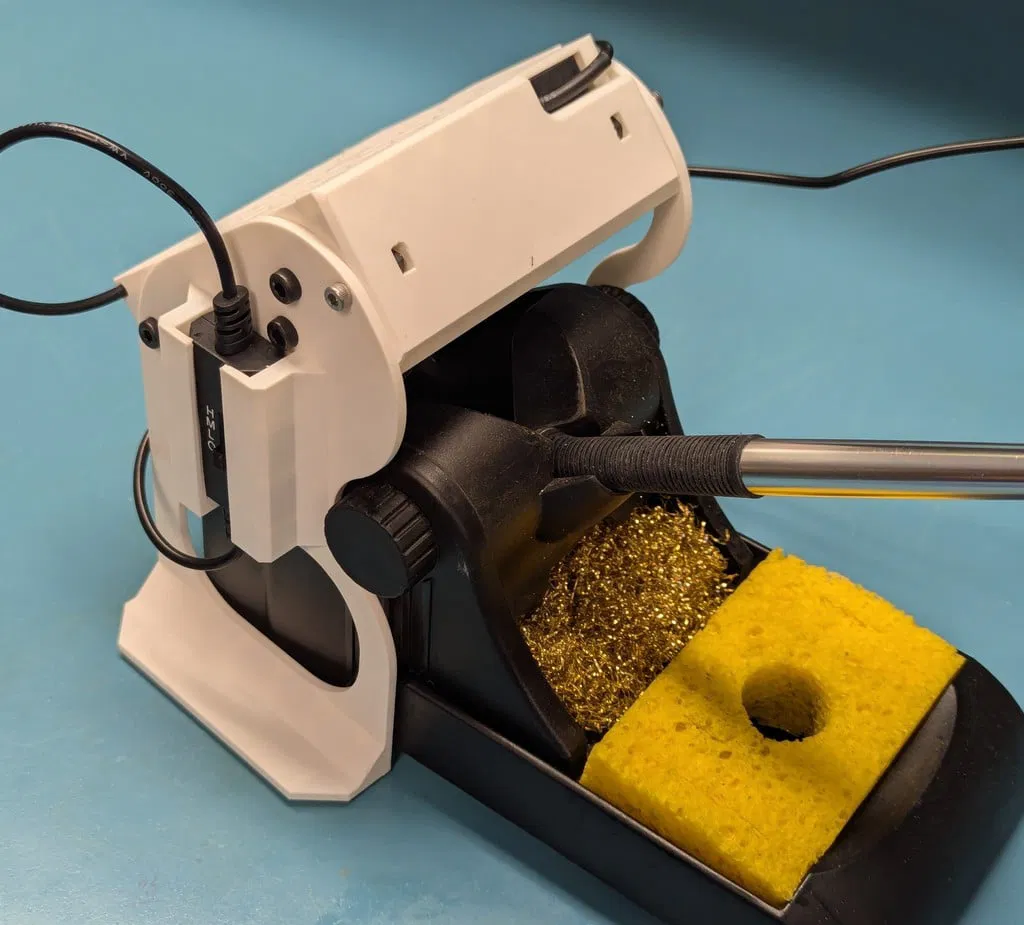

Đây là thiết bị hút khói hàn thụ động được thiết kế chuyên biệt để thu gom toàn bộ khói hàn dư thừa tỏa ra từ mỏ hàn mỗi khi bạn thiếc hóa hoặc đặt mỏ hàn trở lại giá đỡ.
Thiết bị này được thiết kế chủ yếu cho trạm hàn Metcal MX-500, nhưng bạn vẫn có thể dùng tốt với các loại mỏ hàn khác như Weller WESD51.

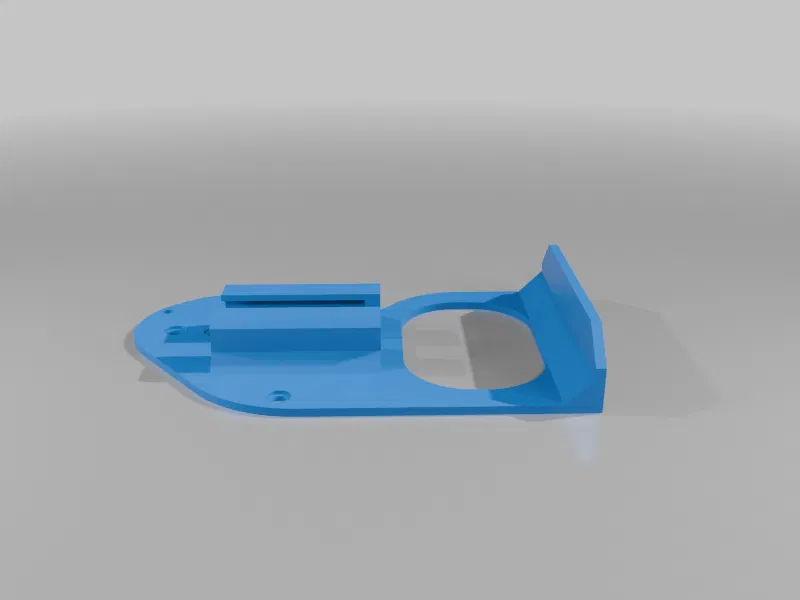

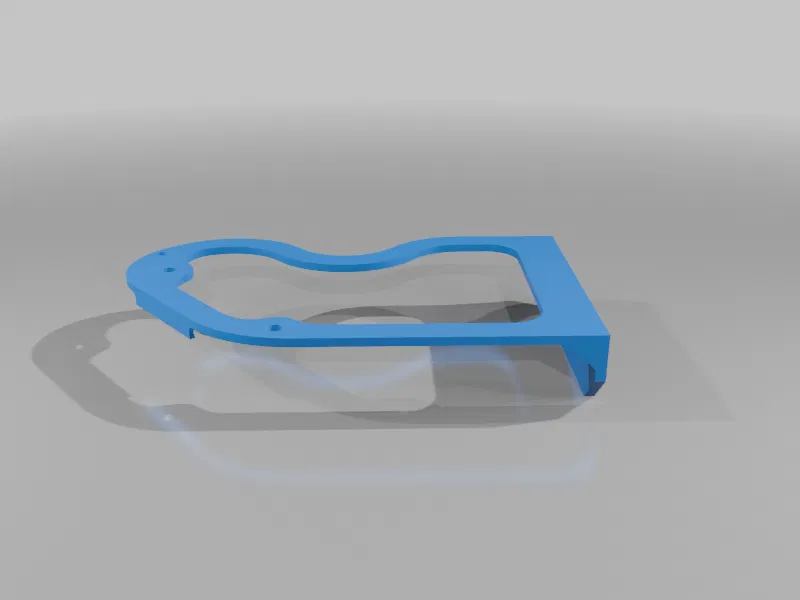

Nên in với chiều cao lớp 0.2mm, chỉ cần hỗ trợ (supports) ở những phần nhô ra lớn tại vị trí giá đỡ bên hông chỗ để bộ điều khiển.
Danh sách linh kiện:
- Quạt 80mm USB 5v có kèm điều khiển (https://www.amazon.com/dp/B0951LW6Z3)
- Cáp nối dài USB 2.0 (khuyên dùng)
- Tấm lọc carbon
- 5x Ốc M4x6mm
- 5x Đai ốc M4
- 2x Ốc M3x16
- 2x Đai ốc M3
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
