Đế xoay SFS V2.0 cho Ender 3 V3 SE/KE

Tôi đã tìm thấy mẫu gốc cho phép lắp cảm biến sợi nhựa BigTreeTech Smart Filament Sensor (SFS) V2.0 lên thanh nhôm định hình, nên tôi quyết định tùy chỉnh nó cho phù hợp với máy Creality Ender 3 V3 SE của mình. Vì tôi đang dùng giá treo cuộn nhựa bên hông cho máy E3V3SE, nên việc tận dụng lại điểm lắp đặt của giá treo cũ là hợp lý nhất. Mẫu này cũng dùng được cho cả Ender 3 V3 KE (E3V3KE).

Tôi nghĩ dùng bạc đạn 608 in liền khối (print-in-place) là đủ vì phần này chịu tải không nhiều – cứ chờ xem sao!

Các linh kiện:

Tôi đã gom các bộ phận vào file 3MF đính kèm và xuất lại file STL theo hướng in mà tôi đã dùng:

• SFS V2.0 Mountplate (từ mẫu gốc) – xoay 45 độ và cắt bớt một chút để bám bàn tốt hơn – nên in kèm brim hoặc trên bề mặt có độ bám dính tốt.
• Bạc đạn 608 in liền khối (từ mẫu này).
• Pivot Base mount cho E3V3SE – lắp vào vị trí cũ của giá treo cuộn nhựa ở đỉnh khung Z bằng ốc nhiệt (heatset nuts).
• Bearing Lock – có thể hơi dư thừa một chút, nhưng nó giúp cố định bạc đạn chắc chắn hơn.

Để gắn vào máy in, bạn sẽ cần 2 ốc M5.

Cách lắp đặt:

(được tùy chỉnh từ mẫu gốc)

Các bước:

Gắn tấm "SFS Mount" vào cảm biến BTT SFS bằng ốc vít có sẵn trong bộ kit đi kèm.

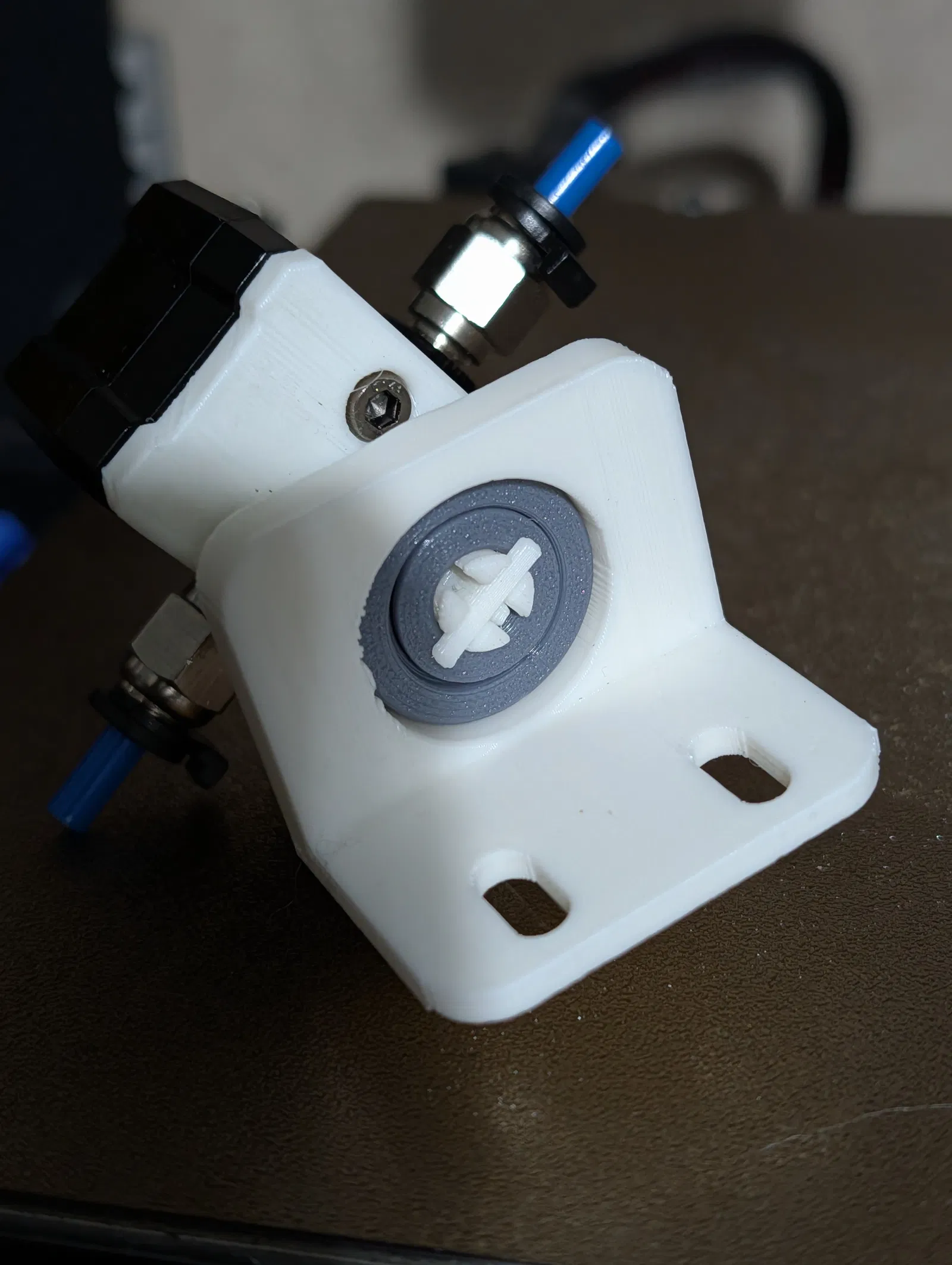

1. Gắn bạc đạn vào tấm “Pivot Base” từ mặt sau.*
2. Căn chỉnh các chốt trên tấm SFS mount vào tâm của bạc đạn, sau đó ép hai phần lại với nhau. Dùng khóa bạc đạn (bearing lock) để cố định tấm mount vào đế xoay.

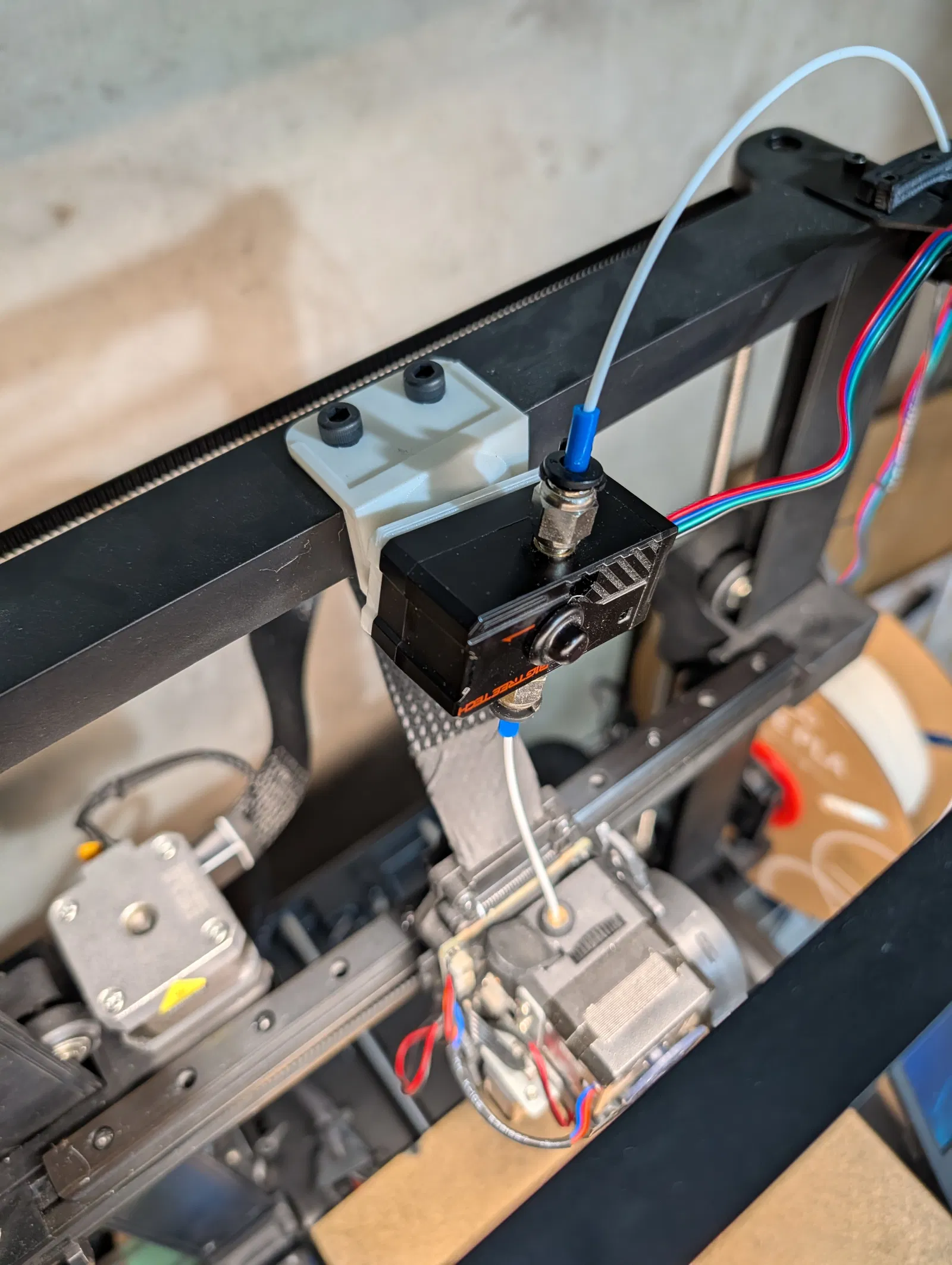

3. Gắn tấm đế giá treo vào đỉnh khung Z bằng hai con ốc.

Lưu ý:

• Bước này chỉ cần dùng lực nhấn vừa phải, không nên ép quá mạnh. Một người có lực tay bình thường có thể dùng ngón cái và ngón trỏ để ép chặt hai phần lại với nhau.

Nếu cần dùng quá nhiều lực, hãy kiểm tra độ chính xác về kích thước của máy in và/hoặc tăng kích thước lỗ bằng tùy chọn “Hole Horizontal Expansion” trong Cura hoặc “Hole” trong phần “XY Compensation” của SuperSlicer.

** Nếu các chốt trên tấm SFS mount không giữ chặt bạc đạn, bạn có thể chèn thêm vật gì đó vào giữa các khe sau khi lắp bạc đạn để chúng khít hơn.

Cài đặt in:

• Máy in: Creality Ender 3 V3 SE
• Brim: Tắt, ngoại trừ phần Mountplate
• Supports: Không Pivot Mount có thể trông gọn gàng hơn nếu có support, nhưng in không cần cũng vẫn ổn.
• Resolution: 0.2mm
• Infill: 25%/Gyroid
• Material: Elegoo Matte PLA

Hy vọng mẫu này hữu ích với mọi người. Nếu có thắc mắc gì, cứ để lại bình luận tôi sẽ cố gắng giải đáp nhé.
