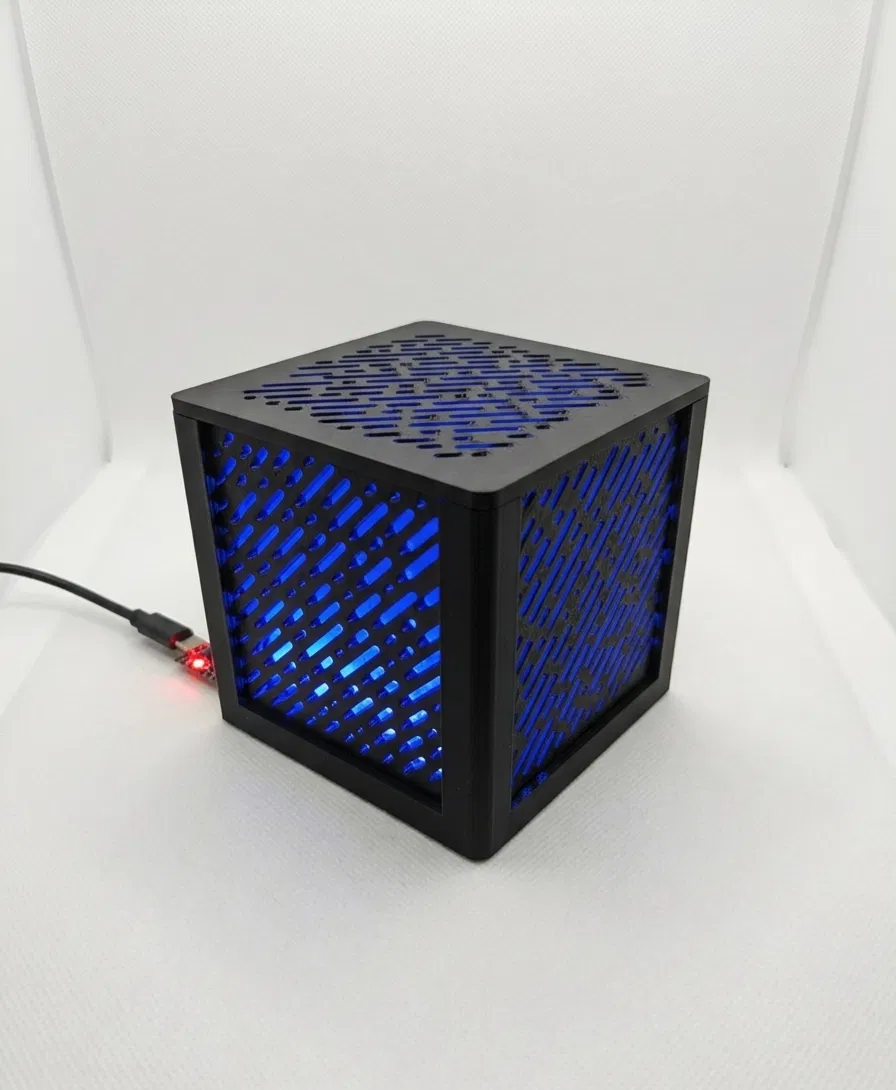

Smart lamp DIY: Đèn LED thông minh tự làm

Linh kiện cần thiết:

• 1x ESP32-C3 SuperMini
• 1x Ma trận LED 8x8 WS2812B (64 bóng LED)
• Dây điện

Sơ đồ đấu nối:

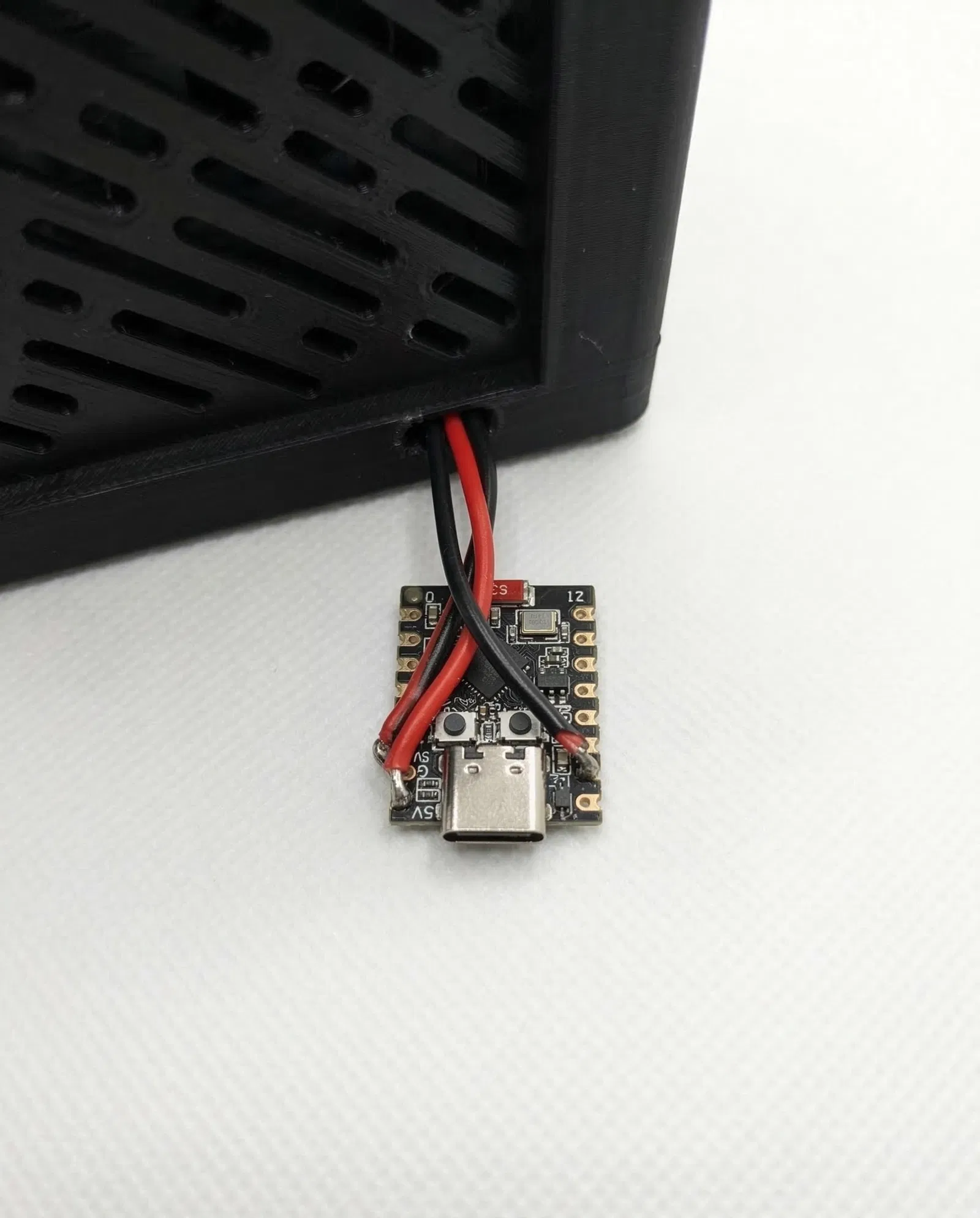

Trong sơ đồ đấu nối này, ma trận LED được cấp nguồn trực tiếp từ chân 5V của ESP32-C3 thông qua cổng USB. Đây là cách làm nhanh để thử nghiệm. Vì mình chỉnh độ sáng ở mức thấp (20-40%) trong phần mềm nên đèn chạy ổn định và nhìn rất đẹp. Tuy nhiên, nếu bạn muốn chạy đèn ở độ sáng cao hoặc màu trắng hoàn toàn, 64 bóng LED sẽ tiêu thụ dòng điện khá lớn và có thể làm hỏng mạch trên board ESP. Để khắc phục vấn đề này và chạy ở độ sáng tối đa, bạn nên sử dụng nguồn 5V ngoài cấp trực tiếp vào ma trận và thêm một điện trở khoảng 330Ω trên đường truyền dữ liệu (data line).

Phần mềm:

Cách đơn giản nhất là sử dụng WLED. Bạn sẽ không cần phải viết code, chỉ cần điều khiển đèn trực tiếp từ điện thoại hoặc máy tính thông qua Wi-Fi. Nếu bạn là người mới, hãy tham khảo hướng dẫn nhanh tại đây:

Mình cũng đã thiết kế xong phần vỏ (case) cho ESP, nhưng chưa kịp in ra thử.
