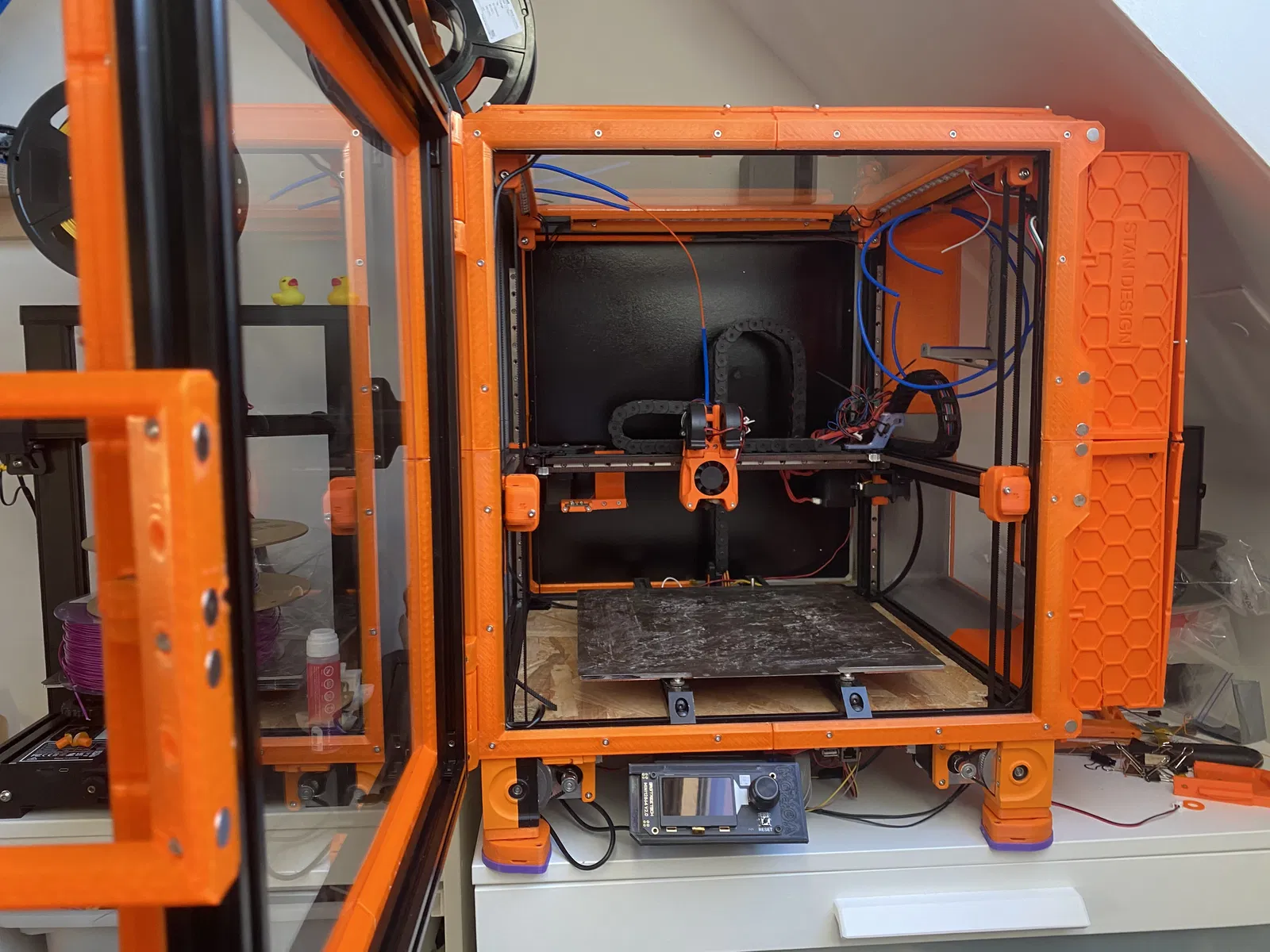

Mod khung kính Voron cho kính 4mm (420mm x 420mm)

Dành cho máy Voron có khổ in 300x300x300mm.

Bạn sẽ cần 4 tấm kính (420x420x4mm) và một tấm ốp lưng (backplate) kích thước 420x440x20mm.

Vật liệu phụ kiện cần thiết gồm: M3 insert, ốc vít M3 (đa số là loại 8mm, khoảng 160 con) và T-nuts.

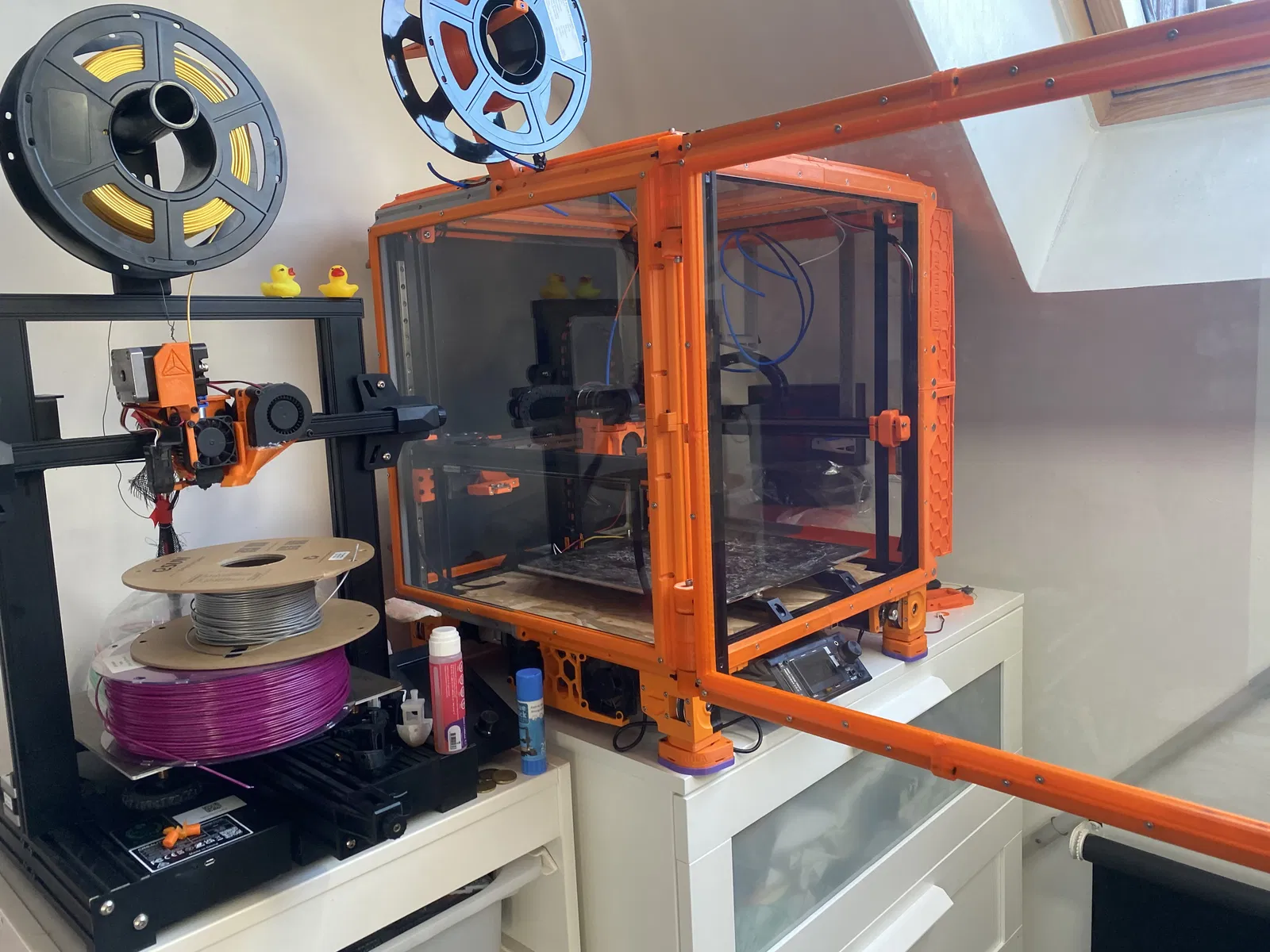

Có 2 giá treo cuộn nhựa (spool holder), một cái lắp bên ngoài và một cái bên trong để sấy nhựa khi đang in.

Phần cửa cần ít nhất: 8 nam châm tròn 10x2mm; 4 ốc vít M5 dài 40mm (tối thiểu 30mm) (ốc này được vặn vào trụ cao giữ cửa cùng với vòng bi, vòng bi có đường kính lỗ 8mm, đường kính ngoài 20mm, dày 7mm) và 4 thanh nhôm định hình 2020 (2 thanh 420mm và 2 thanh 480mm).

Quạt hút 60x60x20mm (tiêu chuẩn của Voron), cần 16 nam châm (ít nhất 8 cái) loại 4mm đường kính x 1.5mm.

Có một biến thể tấm panel với giá treo nhựa bên trong (2 cái), nếu không dùng thì bạn chỉ cần in tấm panel bên hông 2 lần.

Khuyên dùng nhựa PETG (cẩn thận với hiện tượng cong vênh - warping), cần khoảng 2kg nhựa.

Bản mod này chưa hoàn hảo và mình vẫn đang tiếp tục cải thiện. Nếu bạn muốn thử sức với bản mod này, mình rất hoan nghênh. Đây là lần đầu mình làm mod và đang cố gắng đóng góp cho cộng đồng, kỹ năng CAD của mình cũng cần hoàn thiện thêm. Nếu lắp ráp gặp khó khăn, hãy xem kỹ file CAD nhé.
