Bộ Ngàm BTT SFS 2.0 cho Đầu đùn Voron M4

Tổng quan

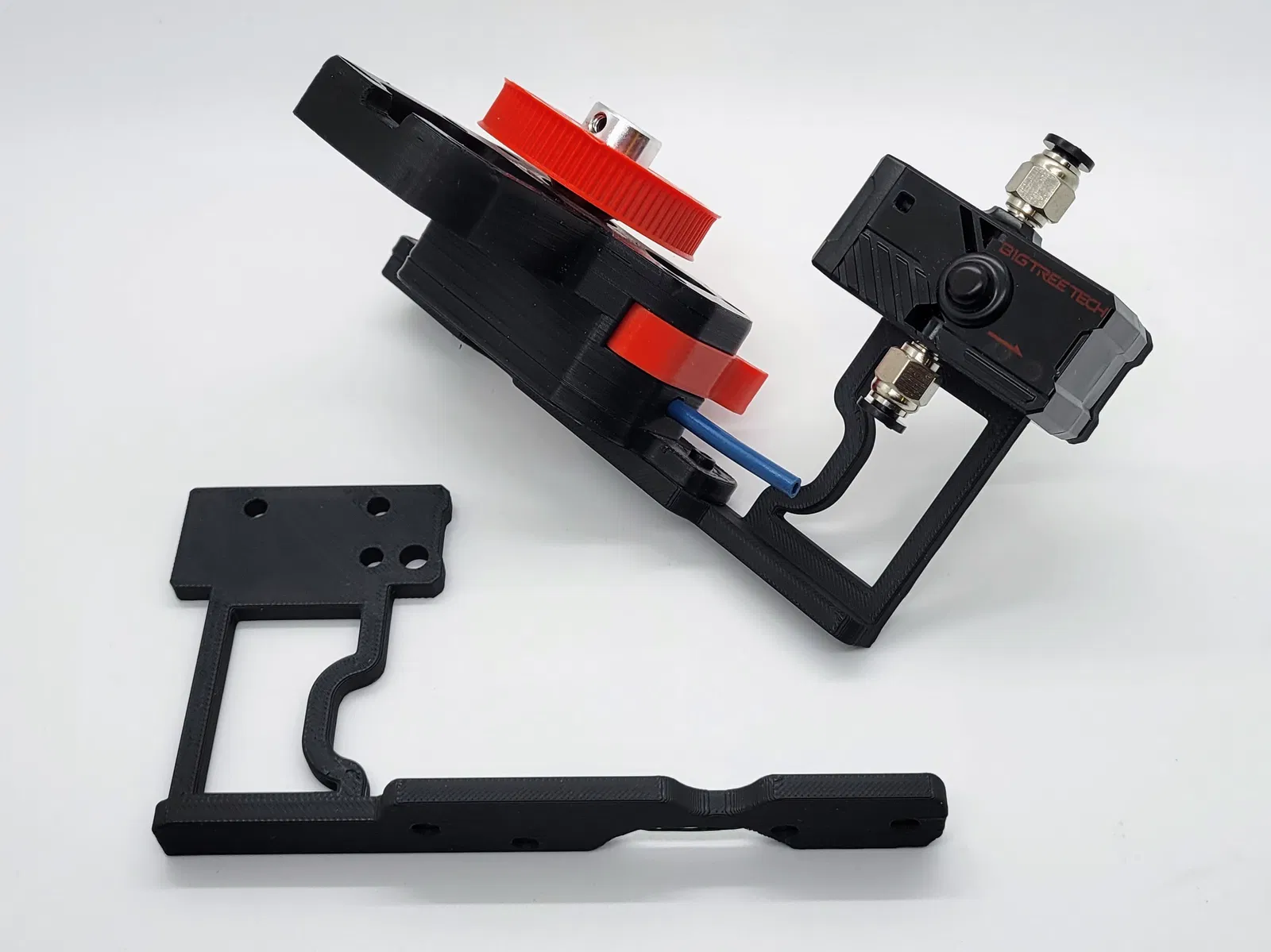

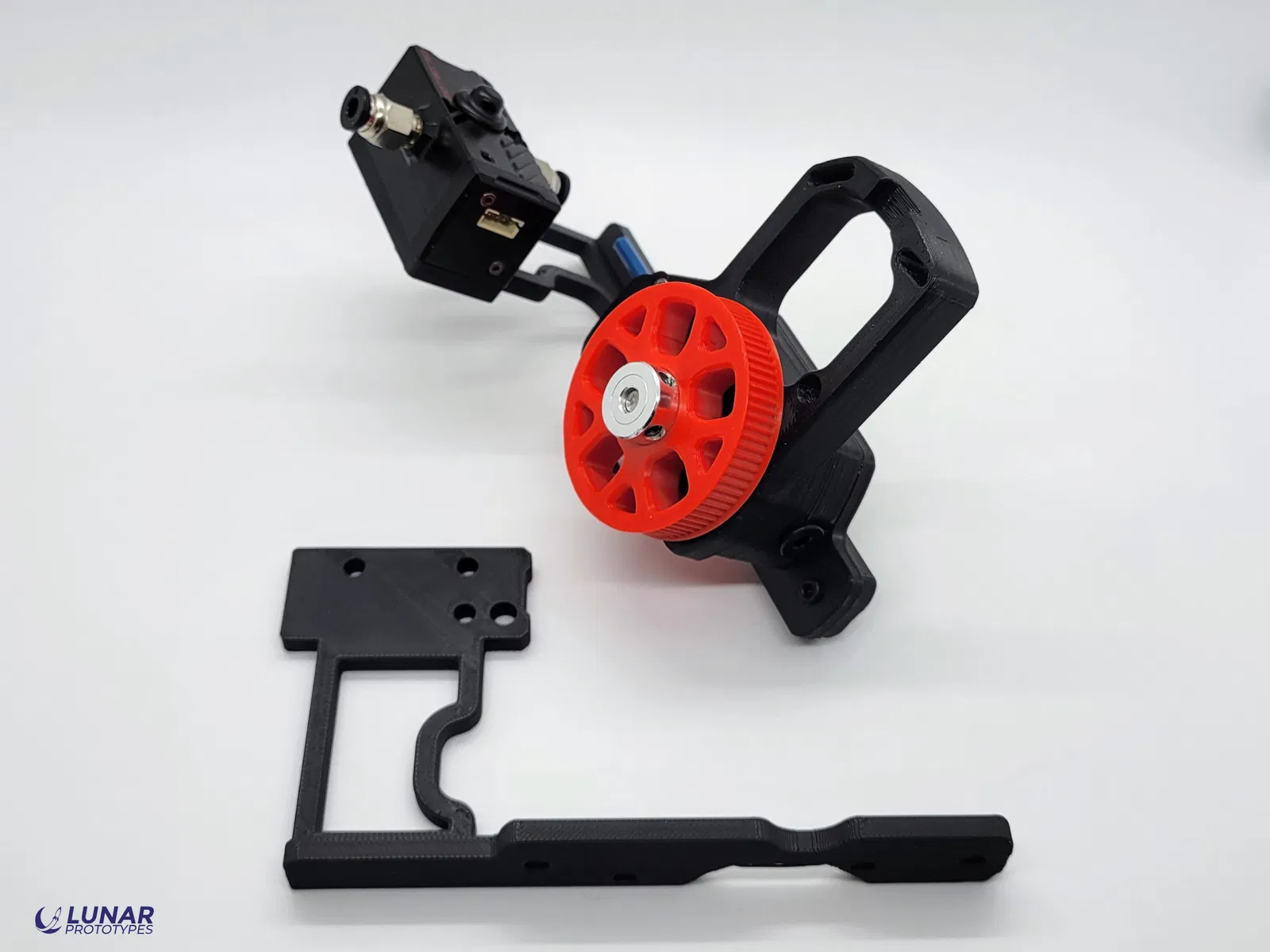

Đây là bộ ngàm (bracket) độ chế không chính thức, giúp bạn gắn cảm biến BTT SFS 2.0 lên máy đùn Voron M4 trên Ender 3 v2. Thiết kế này mang lại khả năng đi dây gọn gàng, độ tin cậy cao hơn và lắp đặt dễ dàng hơn.

Ngàm này giúp kết nối cảm biến sợi nhựa BTT SFS 2.0 với đầu đùn Voron M4 trên Ender 3 v2, tạo điểm lắp đặt chắc chắn, ổn định, không cần phải dùng dây rút (zip-tie) hay chế cháo tạm bợ. Được thiết kế để cảm biến sợi nhựa hoạt động ổn định và quản lý cáp gọn gàng, bộ ngàm này lắp đặt rất nhanh và khít.

Sản phẩm này cực kỳ phù hợp cho những ai đang nâng cấp Ender 3 v2 với linh kiện Voron hoặc muốn hạn chế tối đa các lỗi in hỏng do hết nhựa.

Mẹo in ấn

Công nghệ in: FDM Chiều cao lớp: 0.2 mm Số vách (Perimeters): 6 Độ phủ (Infill): 10% Kiểu Infill: Gyroid Vật liệu khuyên dùng: PETG, ABS, ASA Hỗ trợ (Supports): Không cần Loại hỗ trợ: Không có

Ghi chú:

• Thiết kế tối ưu để in không cần support.
• Đã thử nghiệm thành công với nhựa ABS.

Vật liệu cần chuẩn bị

• 1x BTT SFS 2.0
• 1x Đầu đùn Voron M4
• 1x Ống PTFE 40mm
• 2x Ốc nhiệt (heatset inserts)
• 5x Ốc M3x8

Tiết lộ: Là cộng tác viên của Amazon, tôi có thể nhận được hoa hồng từ các giao dịch mua hàng đủ điều kiện.

Hướng dẫn lắp đặt:

1. Xác định xem bạn cần dùng bản thường hay bản gương (mirrored), sau đó tiến hành in.
2. Gắn ốc nhiệt vào các lỗ bên ngoài của phần ngàm dưới.
3. Gắn cảm biến BTT SFS 2.0 vào ngàm trên.

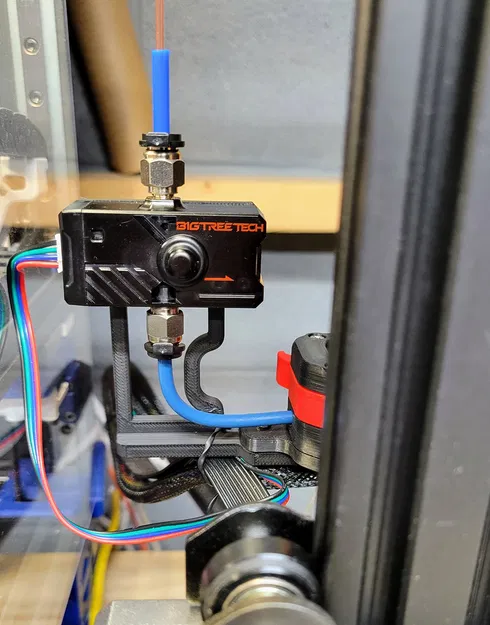

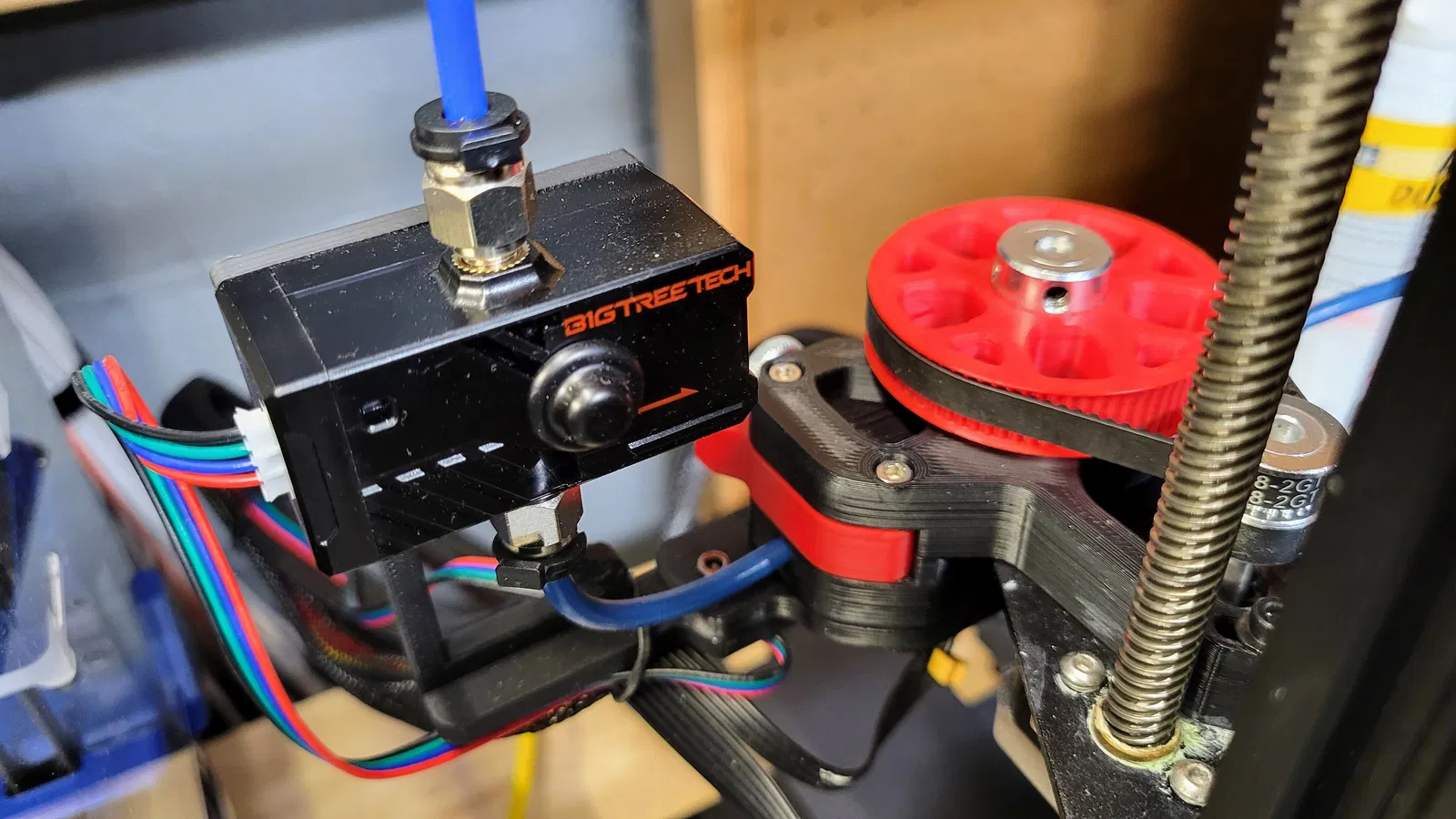

4. Lắp bộ ngàm vào đầu đùn Voron M4 thông qua hai lỗ ngoài cùng trên thân M4.
5. Luồn ống PTFE từ BTT SFS 2.0 vào đầu đùn.
6. Cắm các dây cáp kết nối.
