Hệ thống trưng bày mẫu nhựa in 3D Filament Spool Swatch System

Giới thiệu

Gần đây mình quyết định sắp xếp lại bộ sưu tập nhựa in 3D vốn đã khá đồ sộ sau vài năm. Mình có mua vài chiếc kệ sách IKEA Billy (loại có cửa kính để ngăn mấy bé mèo cắn rách túi nhựa!) và muốn tìm một cách hay ho để trưng bày mẫu thử của từng loại nhựa ngay bên cạnh cuộn nhựa tương ứng. Mình đã xem qua vài mẫu thiết kế cuộn nhựa mini nhưng thấy chưa ưng ý lắm, nên mình tự thiết kế một bộ riêng.

Các mẫu mô hình

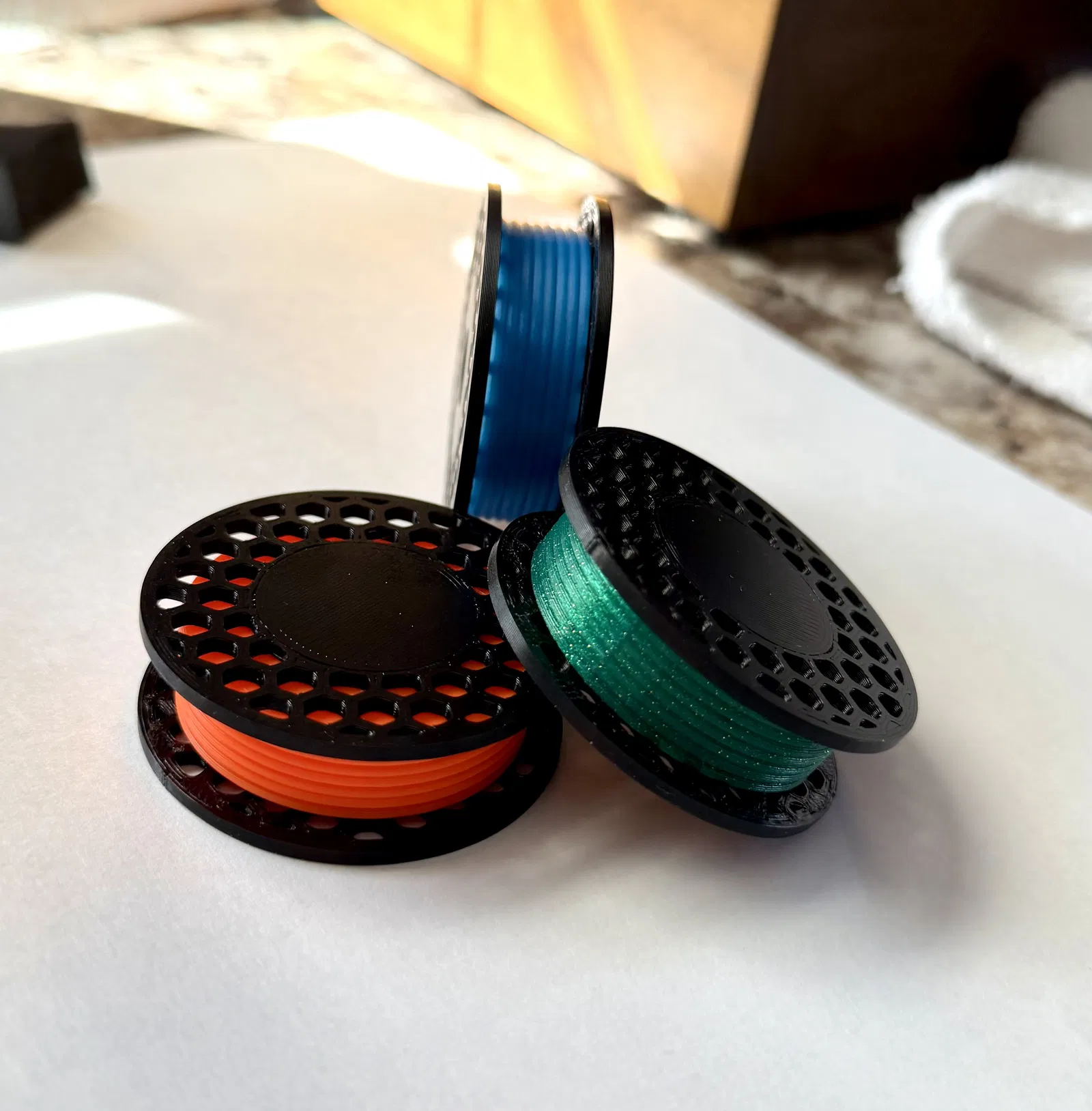

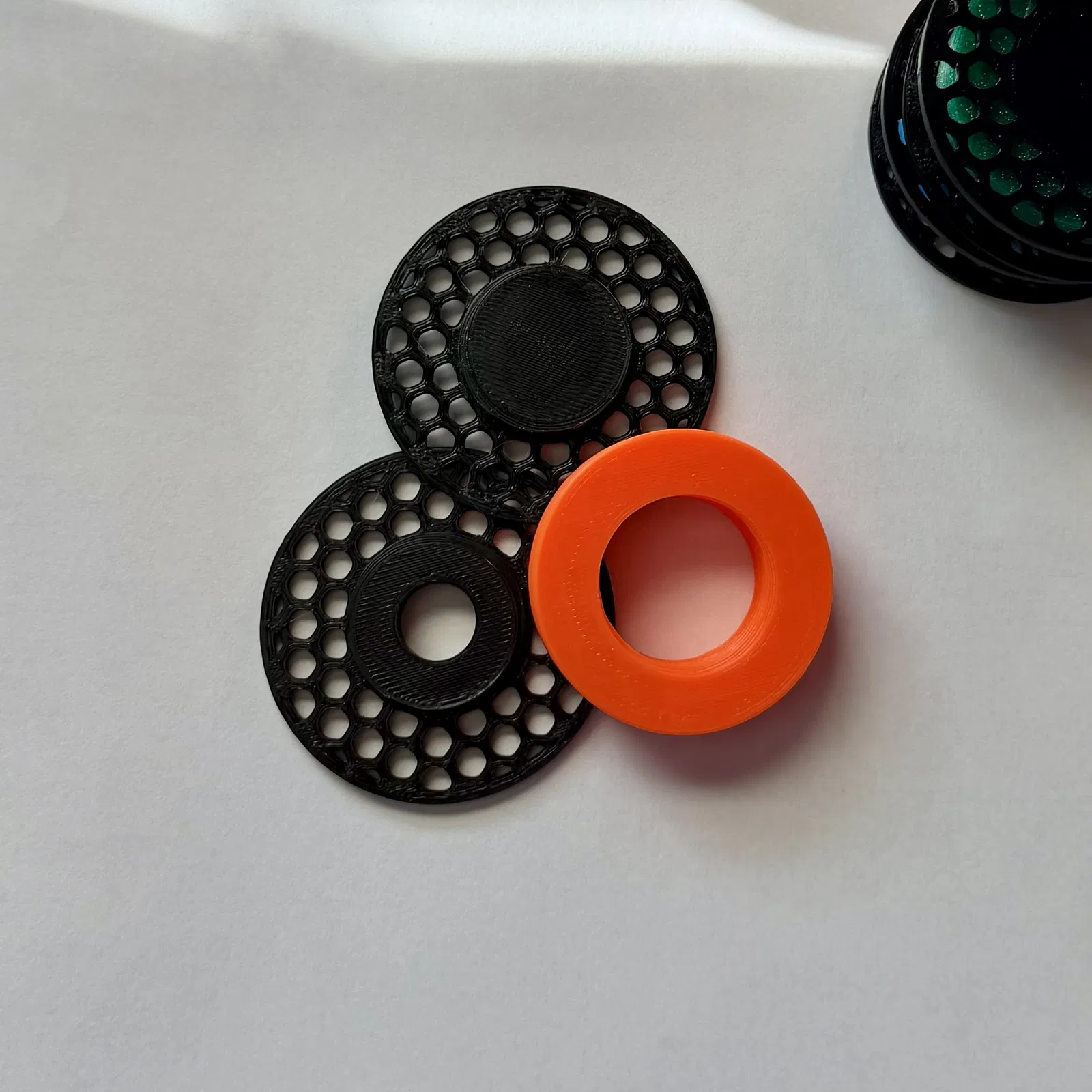

Với mỗi cuộn, bạn cần một lõi và hai mặt tùy chọn:

1. Spool Filament Core — phần lõi ở giữa, cũng chính là phần mẫu nhựa bạn muốn trưng bày.

2. Spool Label Side — phiên bản này được thiết kế để dán nhãn tròn 1 inch (ví dụ như loại Avery 5656).

3. Spool Hole Side — phiên bản có lỗ ở tâm, dùng để treo lên móc (xem bên dưới).

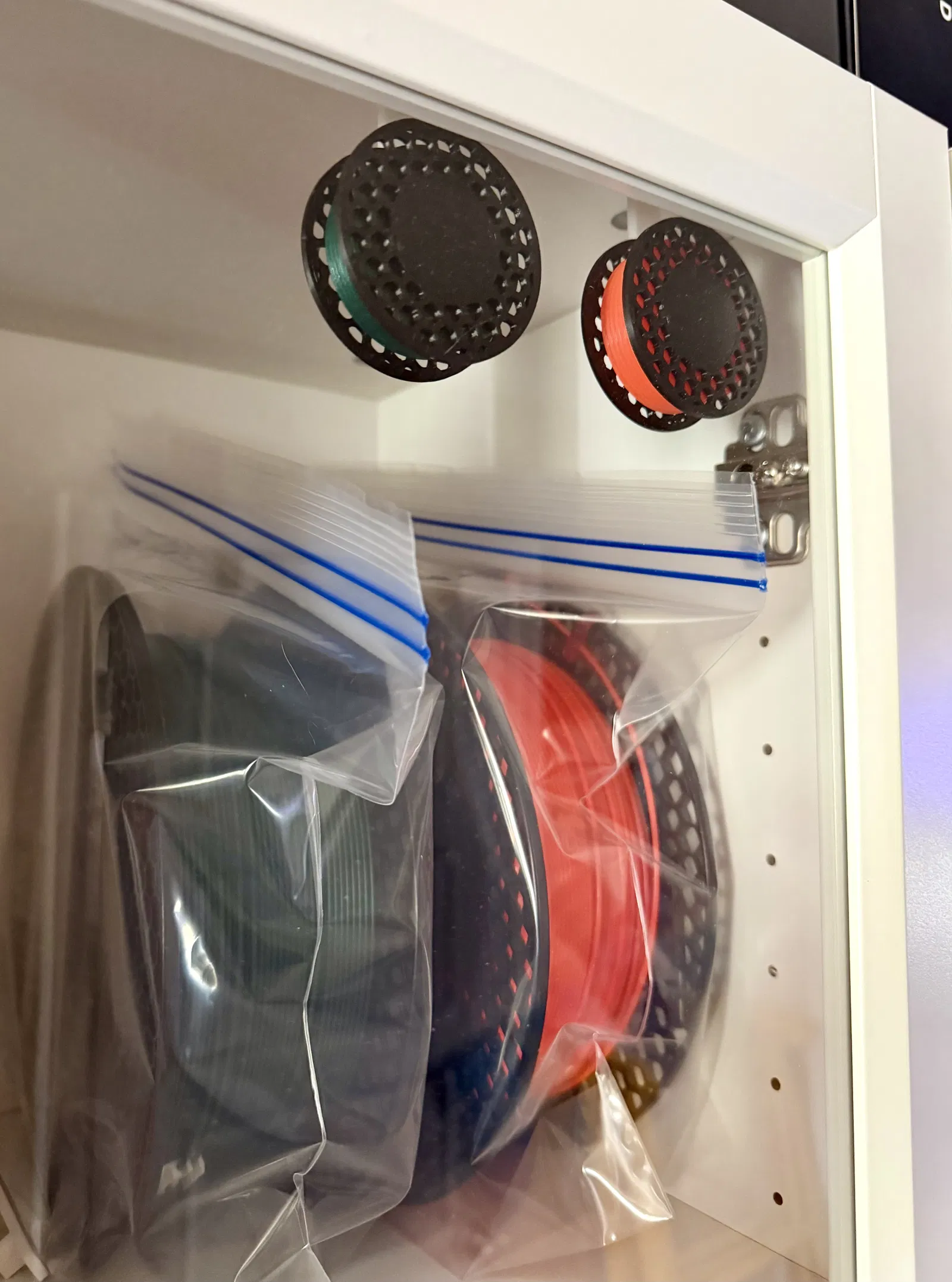

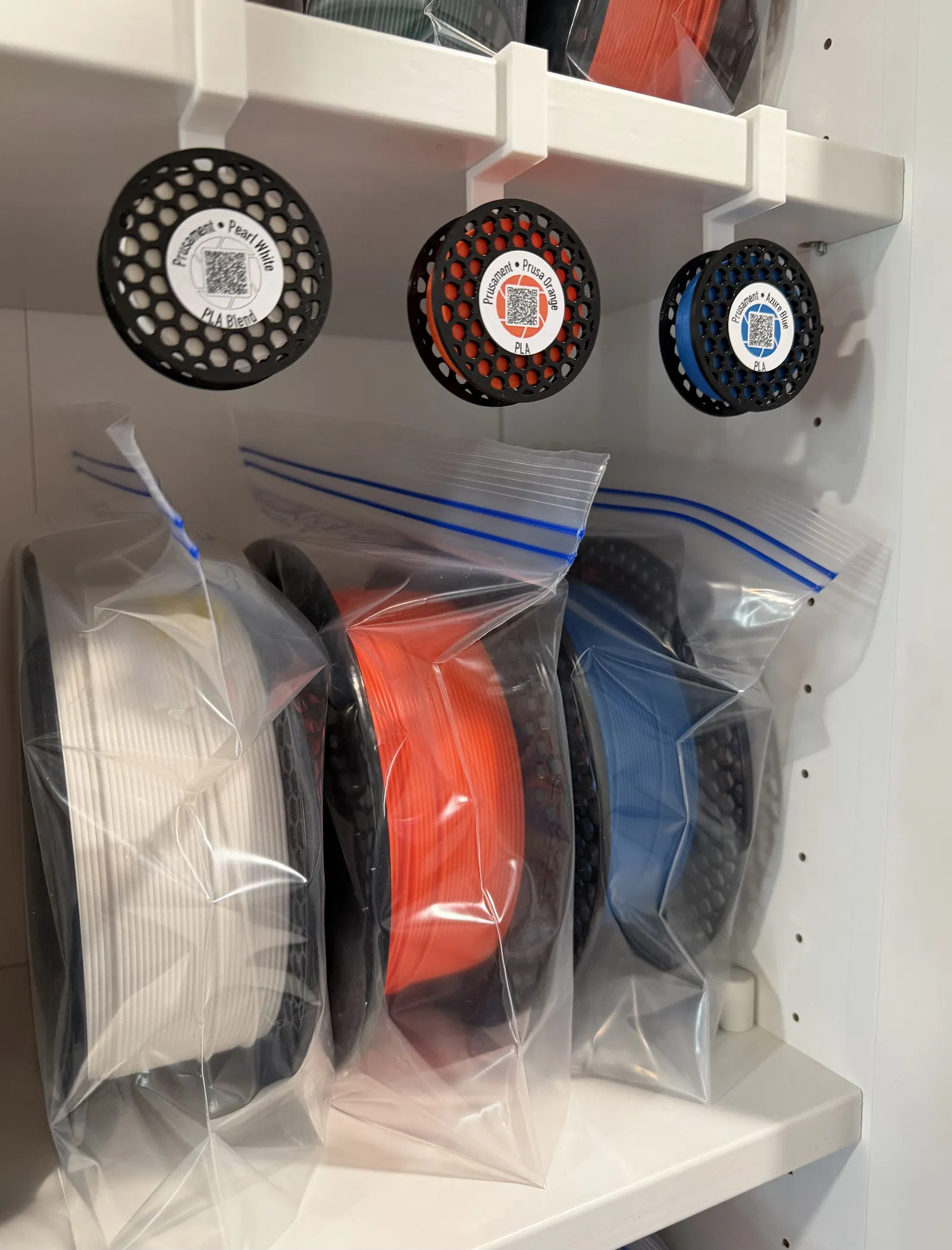

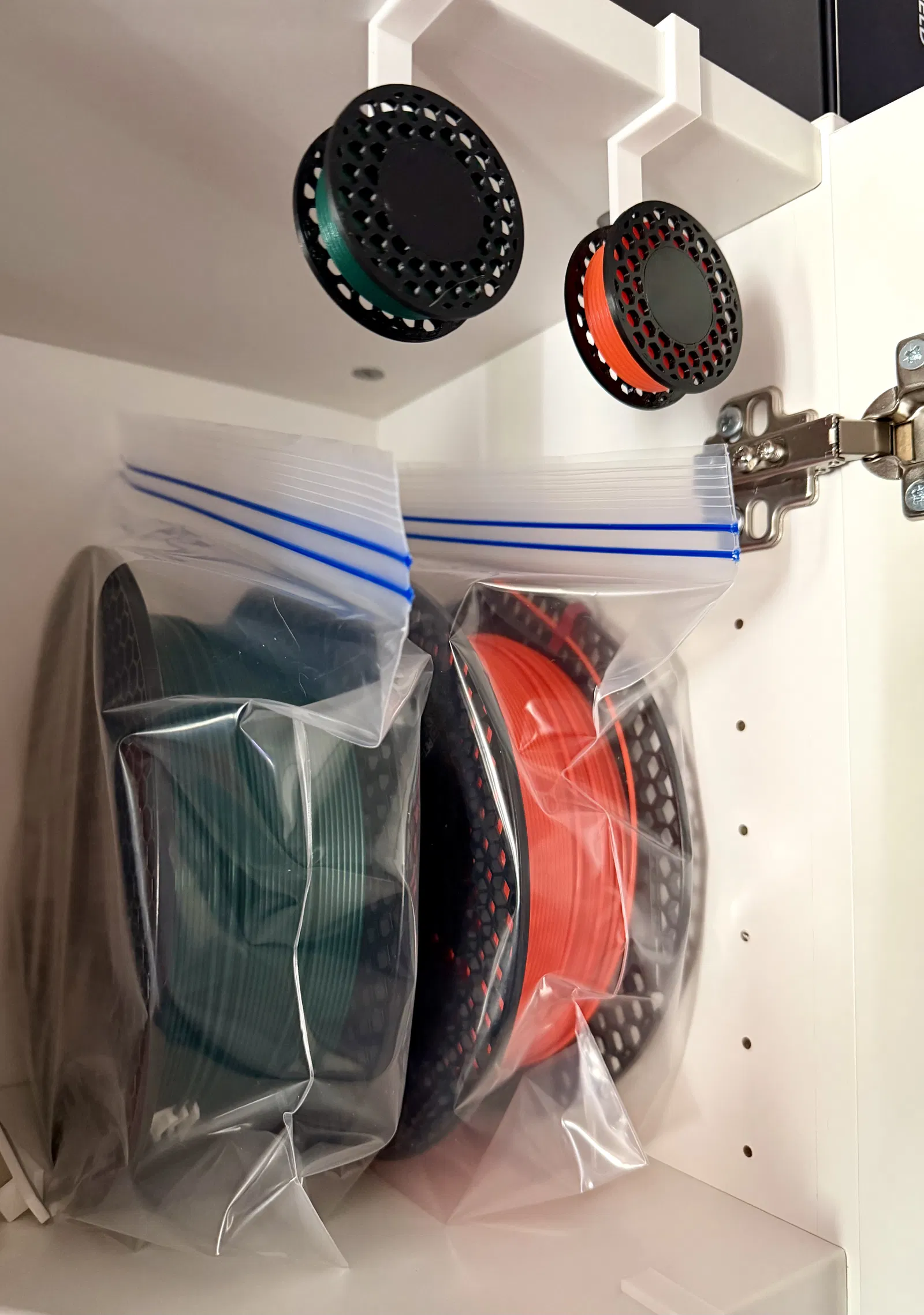

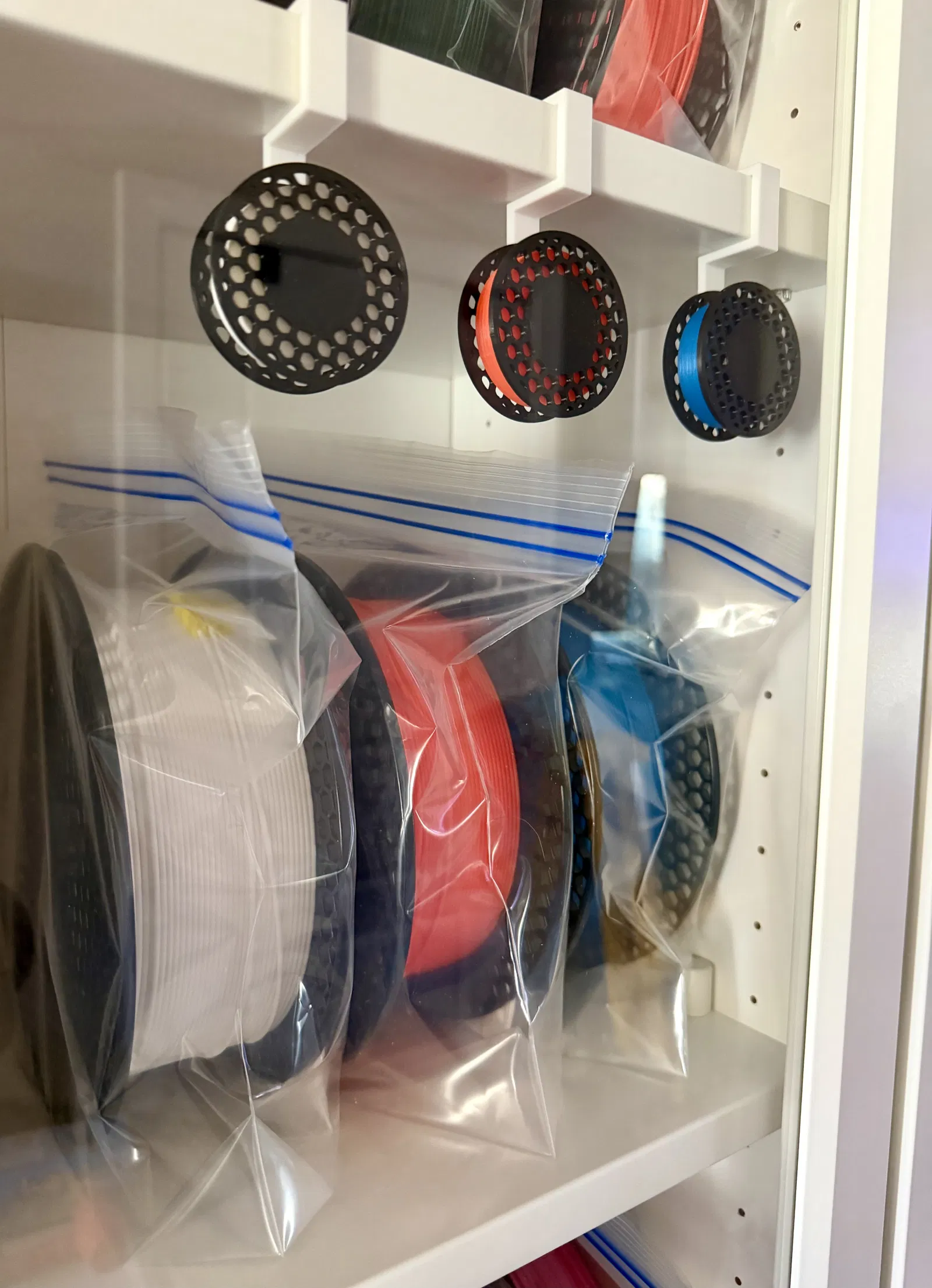

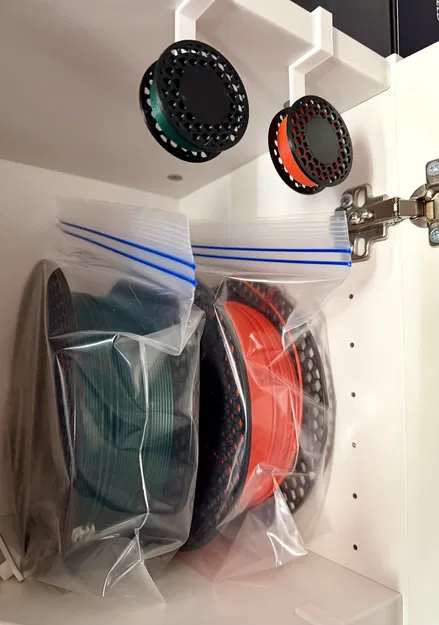

Mình có kèm theo hai loại móc treo cho kệ IKEA Billy. Móc dài hơn dành cho các kệ cố định (vốn mỏng hơn kệ di động 1mm). Móc dài cũng giúp cuộn nhựa vẫn hiển thị rõ ràng ngay cả khi đóng cửa kính lại.

• Spool Holder for Billy Fixed Shelf — thiết kế vừa khít cho kệ dày 19mm, có chiều dài dư ra để nhãn cuộn nhựa vẫn nhìn thấy được khi đóng cửa kính.

• Spool Holder for Billy Adjustable Shelf — thiết kế vừa khít cho kệ dày 20mm.

Hướng dẫn in

Bạn hoàn toàn có thể in các mặt của cuộn bằng nhựa PLA. Mình đã tinh chỉnh thiết kế nhiều lần, phiên bản đính kèm in rất nhanh và ổn định trên bề mặt PEI (bạn nên dùng bàn in PEI để bề mặt nhẵn mịn, giúp nhãn dán bám chắc hơn!).

Đương nhiên là phần lõi thì bạn sẽ in bằng chính loại nhựa mà bạn muốn làm mẫu thử rồi.

Các móc treo nên được in nằm ngang (khuyên dùng PLA). Chúng in rất nhanh, không cần support. Nếu máy in của bạn được cân chỉnh tốt, móc sẽ giữ cuộn nhựa rất chắc chắn nhưng vẫn dễ dàng tháo ra khi cần.

Lắp ráp

Việc vặn các mặt vào lõi khá dễ dàng, tuy nhiên tùy vào độ chính xác của máy in, lần đầu có thể hơi cứng một chút. Đừng dùng keo nhé! Kết quả cuối cùng sẽ rất khít và không tự bung ra được. Ý tưởng là bạn vẫn có thể tháo rời cuộn nhựa nếu cần.

Nhãn dán

Mình có đính kèm file Adobe Illustrator chứa mẫu nhãn mình tự thiết kế. Mẫu này được làm để in bằng máy in laser màu độ phân giải cao, nên bạn có thể cần điều chỉnh kích thước mã QR để đảm bảo quét được trên máy in của mình. Mã QR được tạo bằng công cụ tại đây:

Hovercode QR Code Generator

Màu nền của mã QR cho từng nhãn được lấy từ trang:

FilamentColors

Nếu dùng nhãn Avery 5656 như mình, bạn có thể tải template miễn phí tại đây để căn chỉnh bố cục nhãn.

Lời kết

Nếu thấy bộ này hữu ích, hãy đăng ảnh sản phẩm của bạn ở bên dưới nhé! Nếu có góp ý hay thắc mắc gì, cứ tự nhiên chia sẻ nha!
