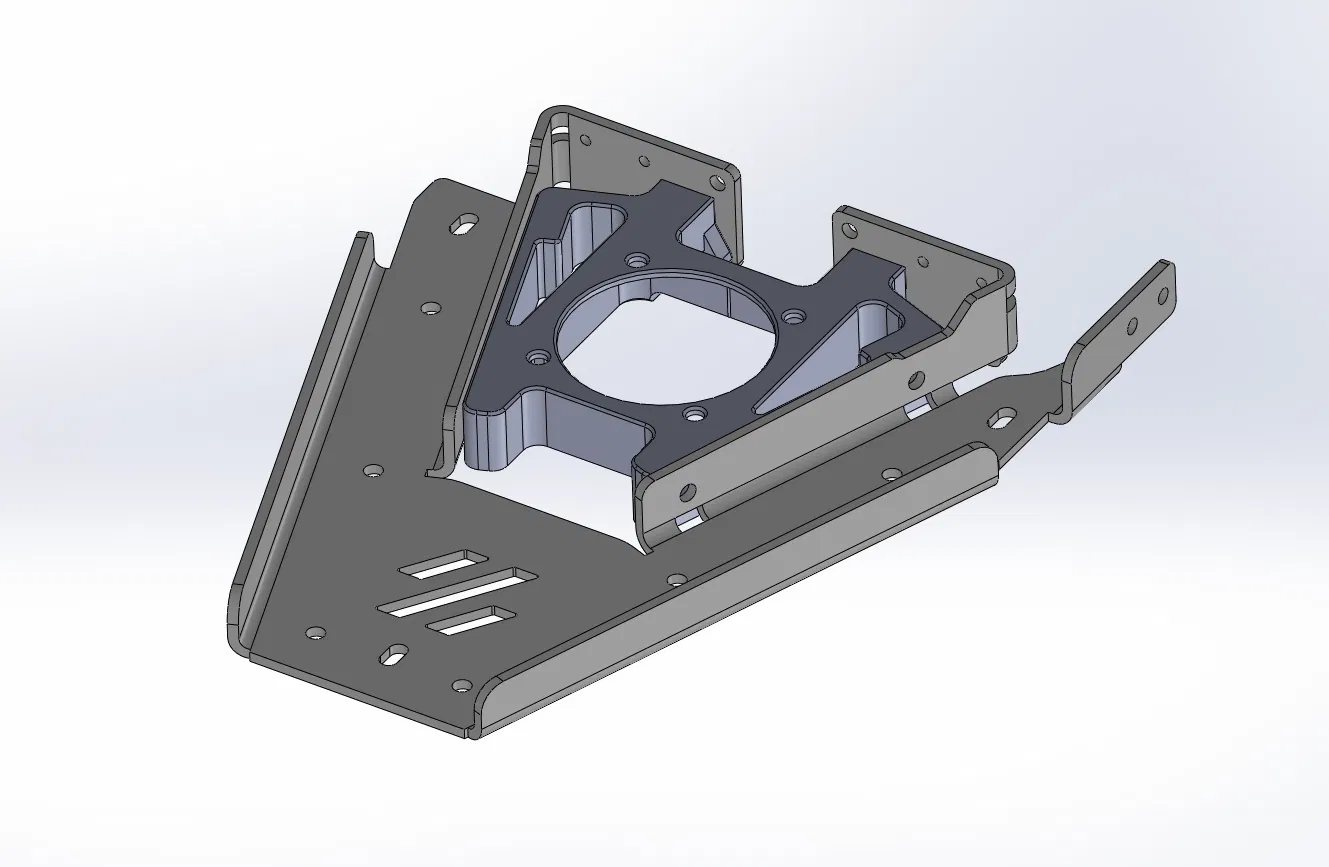

Thanh giằng Kirigami cho Voron v0 kèm giá gắn quạt 40mm
Thanh giằng gia cố cho bàn in Kirigami trên máy Voron v0, thiết kế tối ưu để lắp thêm quạt làm mát 40mm. Đây là giải pháp tiện lợi cho những ai cần sự chắc chắn mà không có sẵn các vị trí lắp linh kiện đi kèm.
Mô tả
Mô tả
Mình rất thích ý tưởng về thanh giằng bàn in Kirigami có kèm giá gắn quạt. Tuy nhiên, mình chỉ có sẵn quạt 40mm và đang dùng bộ kit Formbot, vốn không có sẵn các vị trí lắp PCB hay Wago. Vì vậy, mình đã tự thiết kế lại cho riêng mình.
Mình lấy cảm hứng từ mẫu thiết kế của driftrotor.
Linh kiện và danh sách vật liệu (BOM)
Bạn sẽ cần 4 heat insert chuẩn Voron. Cần 4 ốc vít để gắn thanh giằng (mình không nhớ chính xác độ dài, nhưng khả năng là 6mm hoặc 8mm). Để gắn vào khung trượt (carriages), bạn có thể tận dụng lại 2 con ốc cũ nhưng sẽ cần thêm 2 con ốc dài hơn (mình không nhớ rõ độ dài).

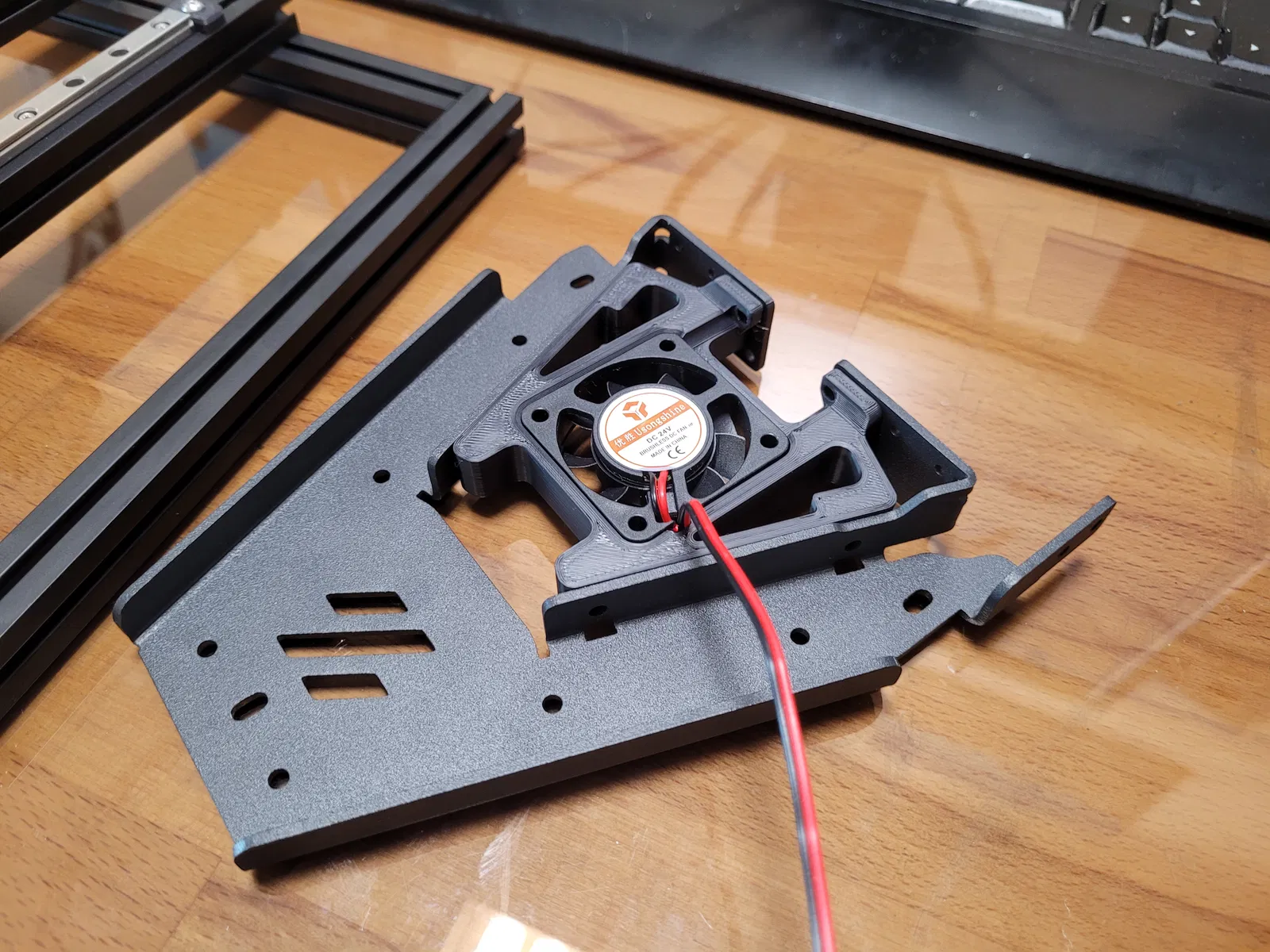

Bạn không bắt buộc phải cố định quạt. Mình đã sử dụng heat insert loại nhỏ và 4 ốc m3. Tuy nhiên, bạn cũng có thể dùng combo ốc m3 và đai ốc (nut) để thay thế.
In ấn và xử lý sau in
Vui lòng xoay hướng linh kiện cho phù hợp khi in. Bạn có thể cần chà nhám lại các bề mặt tiếp xúc với khung trượt để đảm bảo lắp khít.
