Jack Cắm Servo (Plugin Servo Connector)
Mẫu jack cắm servo tương thích hệ thống Skywing RC, bao gồm đầy đủ hai phần đực và cái. Sản phẩm đi kèm khuôn khoan hỗ trợ lắp đặt, đã được kiểm chứng hoạt động tốt trên thực tế, phù hợp cho anh em chơi máy bay mô hình RC.
Mô tả

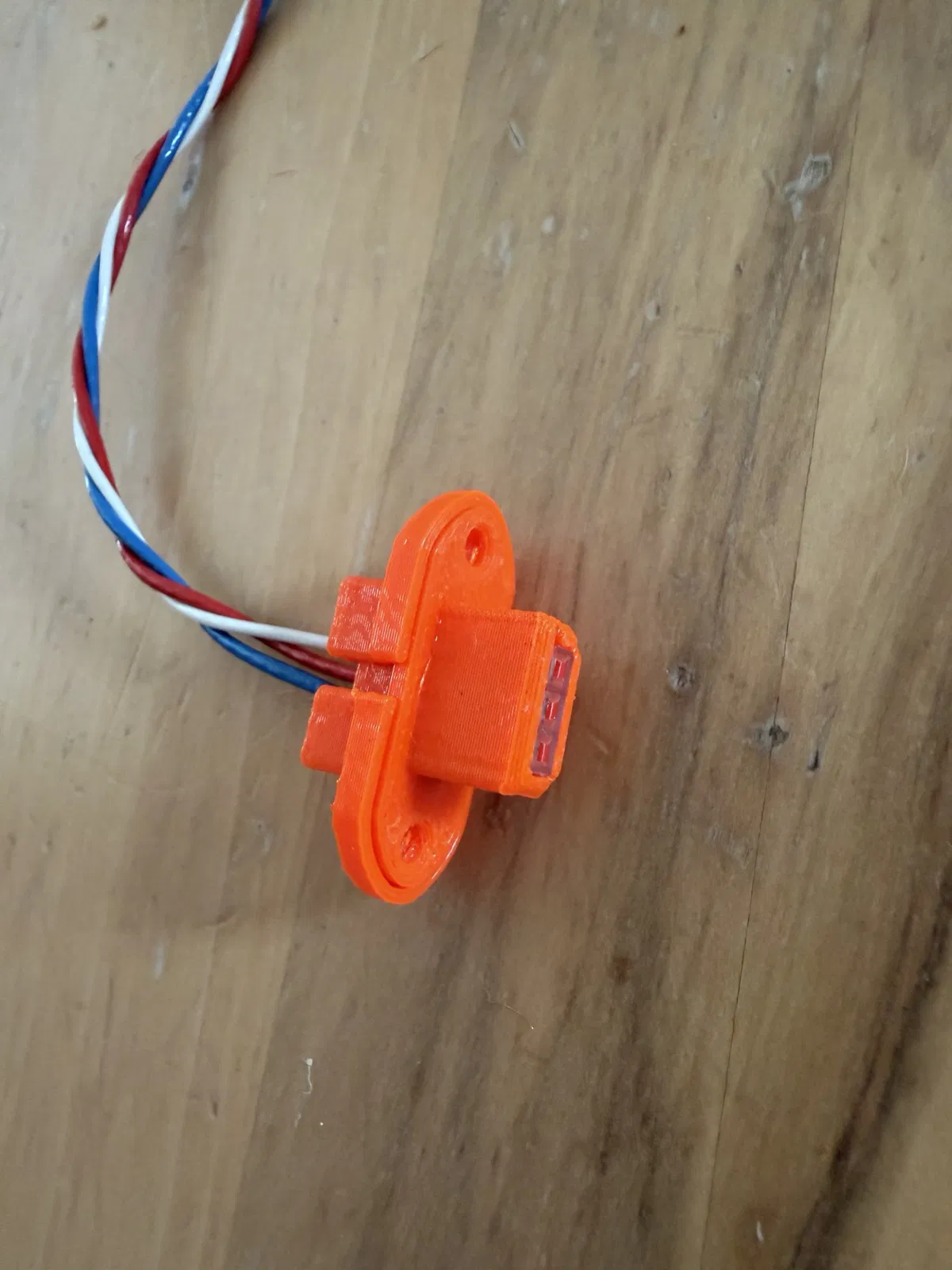

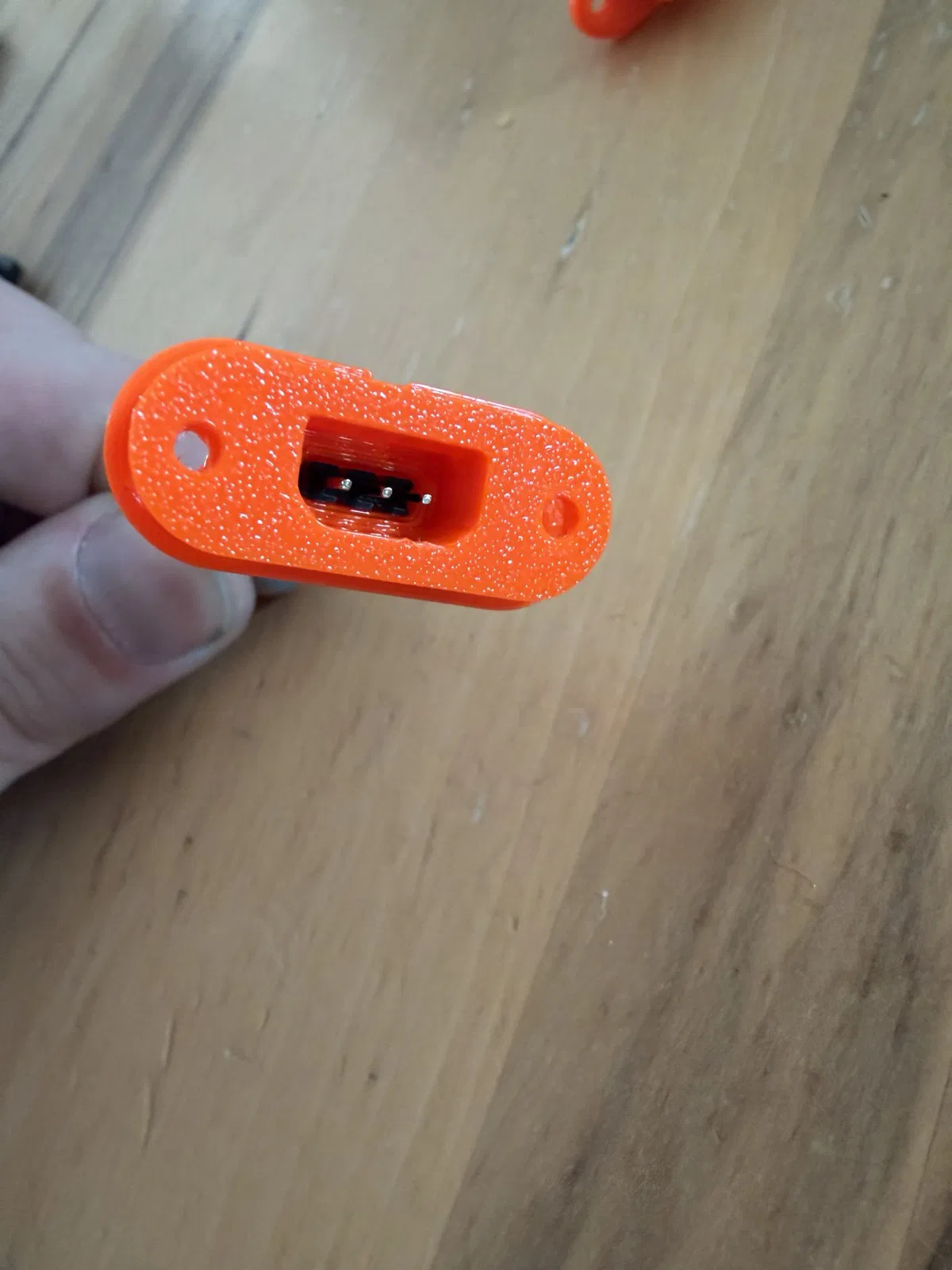

Đây là mẫu jack cắm servo tương thích với hệ thống jack cắm Skywing RC. Được thiết kế để in bằng nhựa PETG với tùy chọn tạo hỗ trợ (support) ở chế độ "build plate only". Mẫu này vừa vặn với các jack cắm servo tiêu chuẩn; mình đã sử dụng jack cắm và ổ cắm servo của Powerbox để kiểm tra.

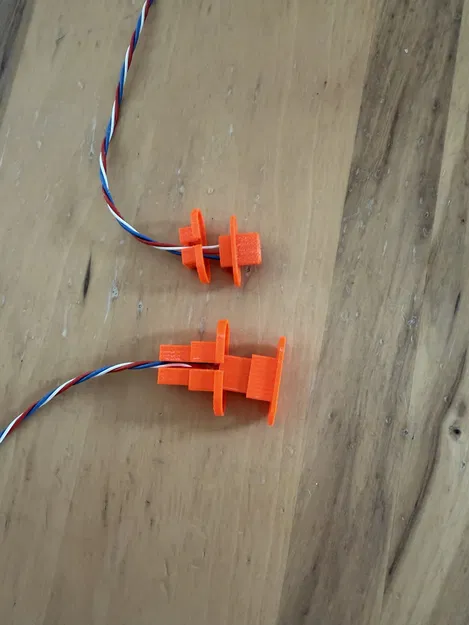

Bộ connector này bao gồm cả hai phần đực & cái. Ngoài ra, mình cũng kèm theo các mẫu khuôn khoan (drill templates) để hỗ trợ việc khoan lỗ bắt vít và phay khoét lỗ lắp đặt jack.
Mình đã kiểm tra mọi thứ trên các mô hình máy bay của mình và jack cắm hoạt động cực kỳ ổn định. Tuy nhiên, tùy vào hướng in, phần miệng lỗ bắt vít (countersinking) có thể cần phải chỉnh sửa thủ công một chút bằng mũi khoan hoặc dụng cụ doa lỗ.
Chúc các bạn in ấn thành công!
