Giá đỡ cuộn nhựa spool holder đơn giản

Mình đã xem qua vài mẫu spool roller và holder có sẵn, nhưng đa số đều tốn quá nhiều thời gian in hoặc đòi hỏi linh kiện khó tìm. Đây là thiết kế đơn giản nhất mà mình có thể dựng lên để sử dụng hiệu quả.

Linh kiện cần chuẩn bị:

• 4 thanh 2020 Profile loại 100mm
• 4 thanh 2020 Profile loại 200mm
• Phụ kiện nối góc và ốc vít tùy chọn
• 1 trục cốt trước xe đạp
• 4 vòng bi 6301
• 4 bộ M5 T-Nut kèm ốc 8mm

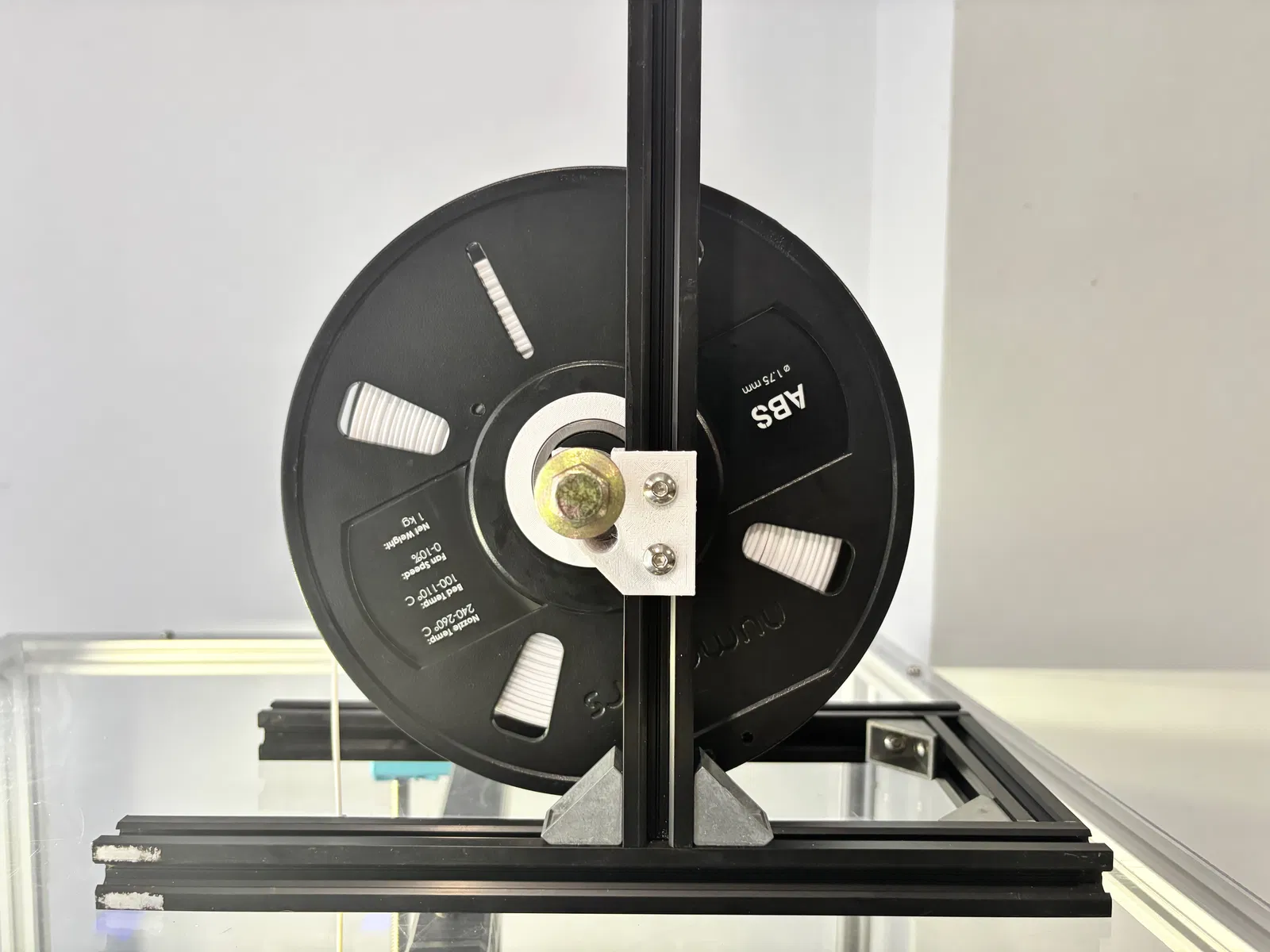

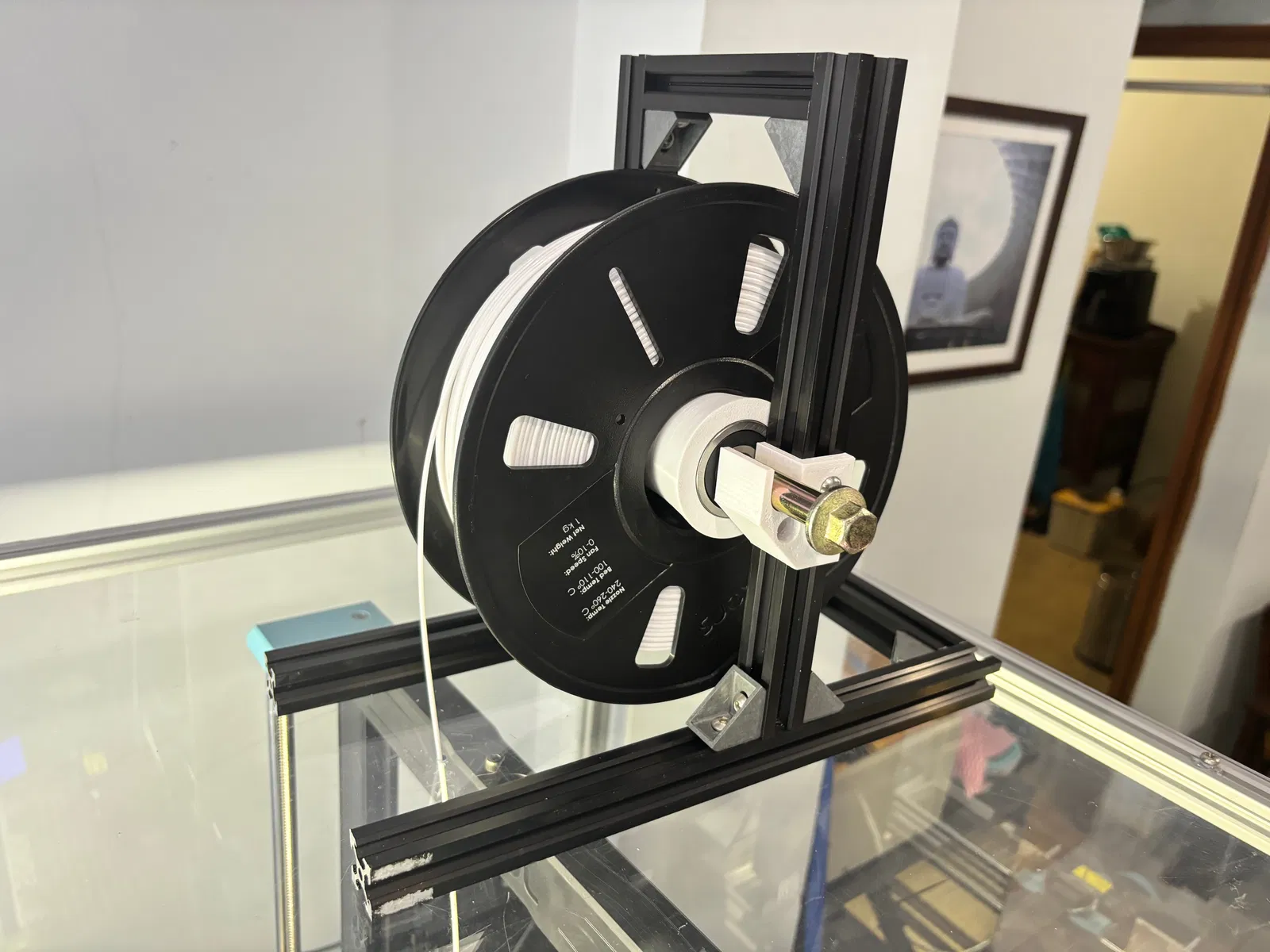

Phần khung 2020 cơ bản này rất linh hoạt, bạn có thể mở rộng để chứa nhiều spool hơn tùy theo độ dài trục và kích thước thanh profile mà bạn sử dụng.

Mình dùng một trục cốt xe đạp 12mm mua tại tiệm sửa xe, kết hợp với 4 vòng bi 6301. Chiều dài trục nên dư ra khoảng 145mm để lắp vừa các linh kiện trên.

Bạn hãy in 2 chi tiết "spool roller", nhớ điều chỉnh thông số (tolerances) cho máy in của mình để vòng bi lắp vừa khít vào lỗ. Ngoài ra, hãy căn chỉnh chiều cao của phần "rod mounts" sao cho spool nằm ngay giữa khung là được.
