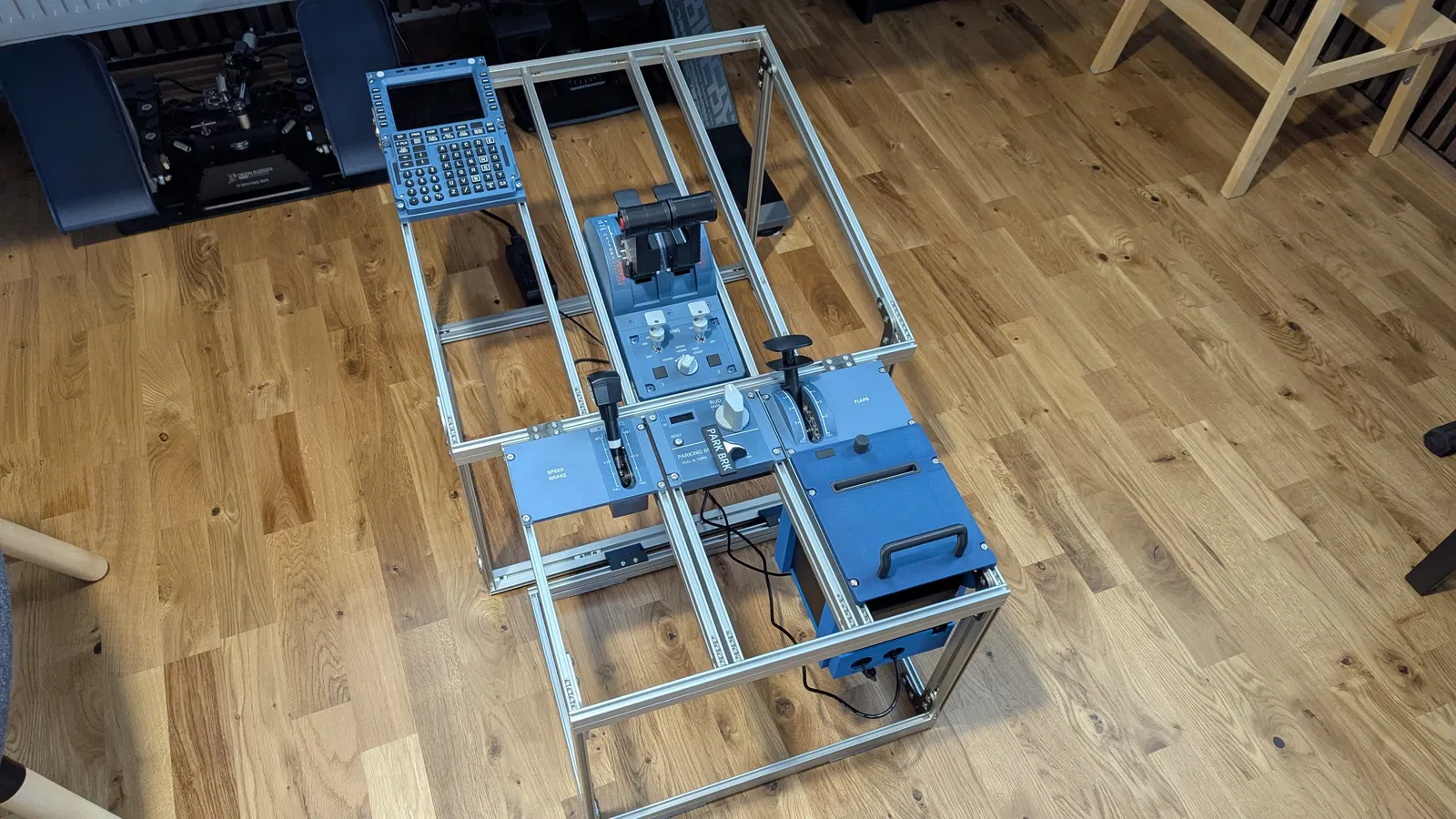

Bệ điều khiển (Pedestal) A320 bằng nhôm định hình

Lưu ý: Đây không phải là hướng dẫn lắp ráp hay các file in sẵn. Đây chỉ là một vài kinh nghiệm và tài liệu hữu ích nếu bạn đang có ý định tự đóng một chiếc bệ điều khiển (pedestal) cho A320. Bạn chắc chắn sẽ gặp phải nhiều khó khăn và phải tự mình giải quyết chúng, đây không phải là dự án dành cho người mới bắt đầu đâu nhé! ;)

Trước hết, mình muốn chia sẻ nơi mình lấy các file gốc của bệ điều khiển tại đây: https://github.com/wwsimbot2025/WW-SIM-Pedestal-Frame-Files/tree/main. Winwing đã phát hành chúng và mình chỉ xây dựng tiếp dựa trên nền tảng đó. Mọi công lao đều thuộc về họ.

Ngoài ra, các số đo buồng lái từ dự án A320 của Bobby: https://a320sim.bobbyallen.me/construction/cockpit-measurements/. Đây là những tài liệu thực sự hữu ích mà mình khuyên mọi người nên tham khảo.

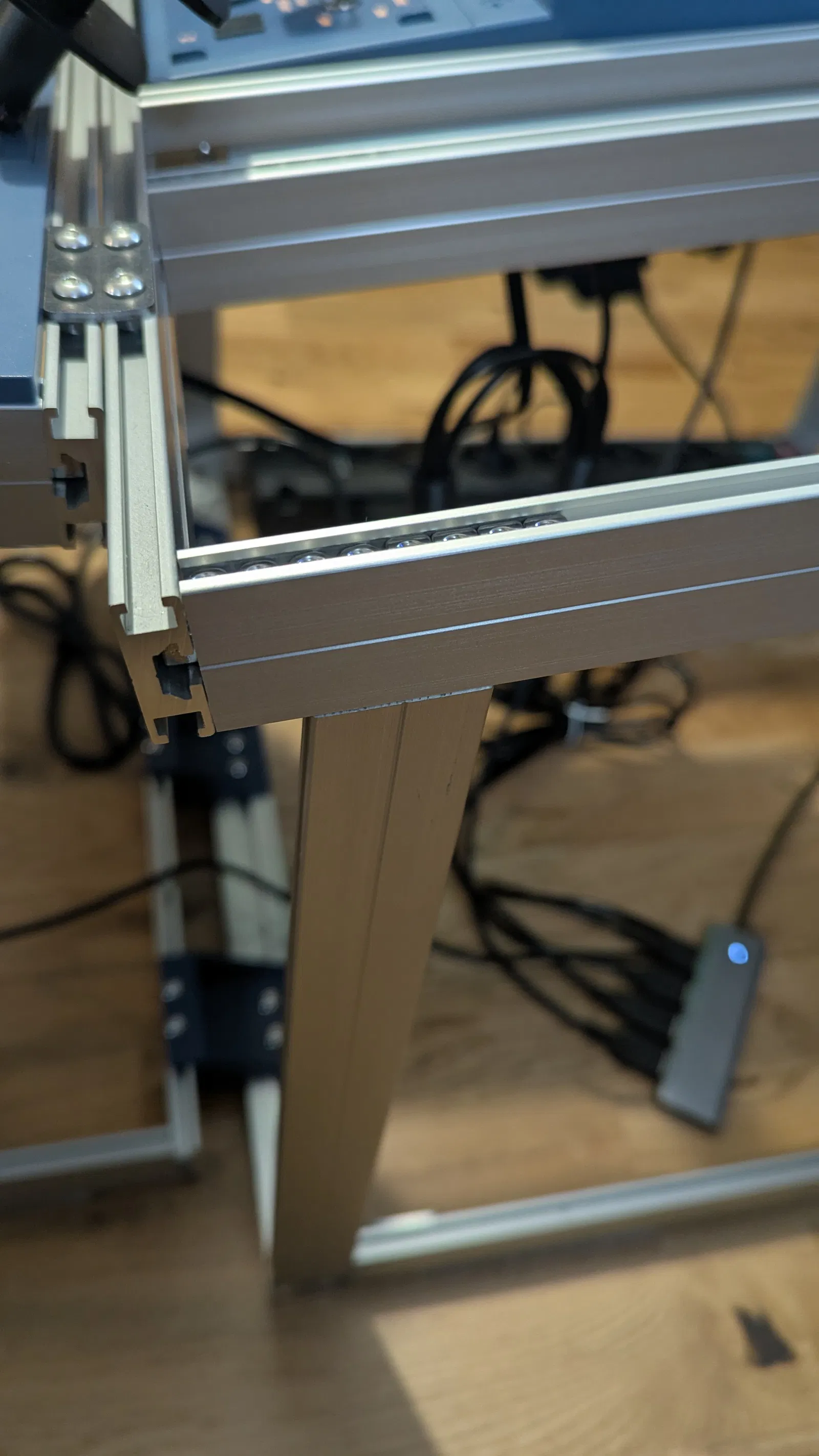

Mình đặt mua các thanh nhôm định hình từ công ty MISUMI. Lưu ý là bạn cần có tư cách công ty mới đặt hàng được các loại kích thước tùy chỉnh từ họ. Mọi kích thước đều được ghi trong file BOM, nhưng hãy kiểm tra lại kỹ lưỡng với model 3D và đối chiếu ba lần trước khi đặt mua nhé. Có hai thanh định hình ở mỗi bên cần được cắt vát góc đặc biệt, mình đã phải liên hệ với bộ phận hỗ trợ khách hàng và gửi bản vẽ thông số kỹ thuật, may mắn là không mất thêm phí!

Ban đầu mọi thứ được thiết kế theo kích thước winctrls, nhưng mình đã làm nó rộng hơn một chút vì theo một số bản vẽ thực tế thì nó rộng hơn thế. Tuy nhiên, sau khi hoàn thiện thì mình thấy việc làm rộng hơn cũng không hẳn là cần thiết, bạn có thể tự chỉnh sửa file trong Fusion hoặc file STEP tùy ý.

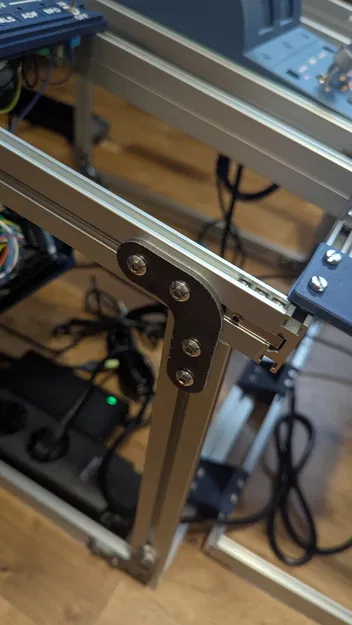

Có khá nhiều chi tiết cần cắt laser hoặc cắt nước, tất cả đều theo chuẩn winctrl. Mình đặt làm ở một đơn vị gần nhà tên là scandcut, bạn cứ tìm chỗ nào thuận tiện cho mình là được. Độ dày vật liệu có thể thay đổi nhưng mình chọn giữ ở mức 4mm.

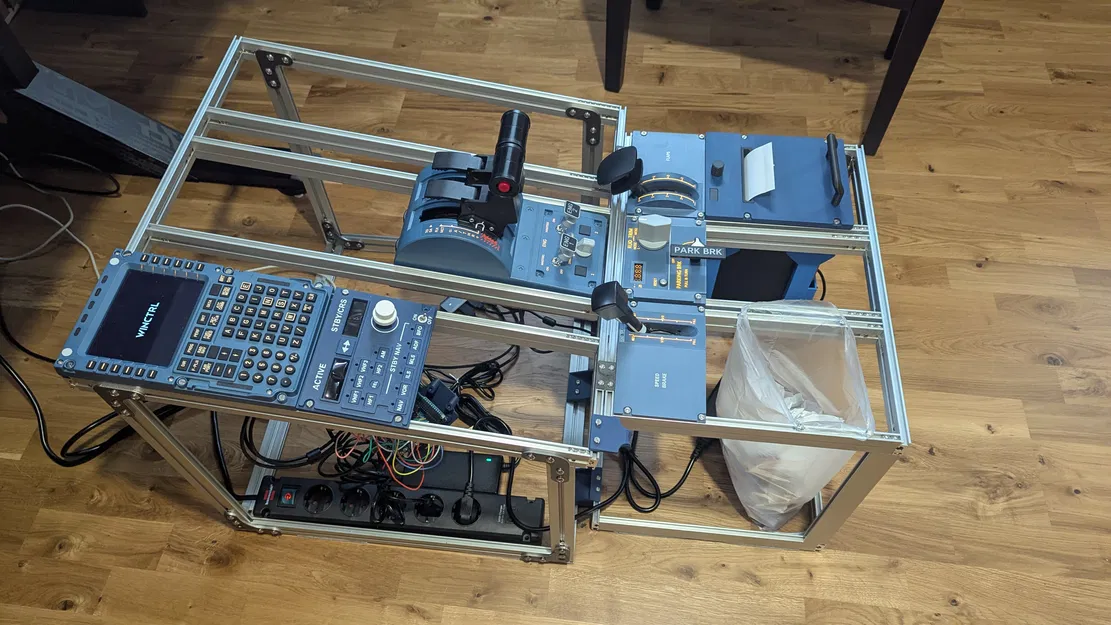

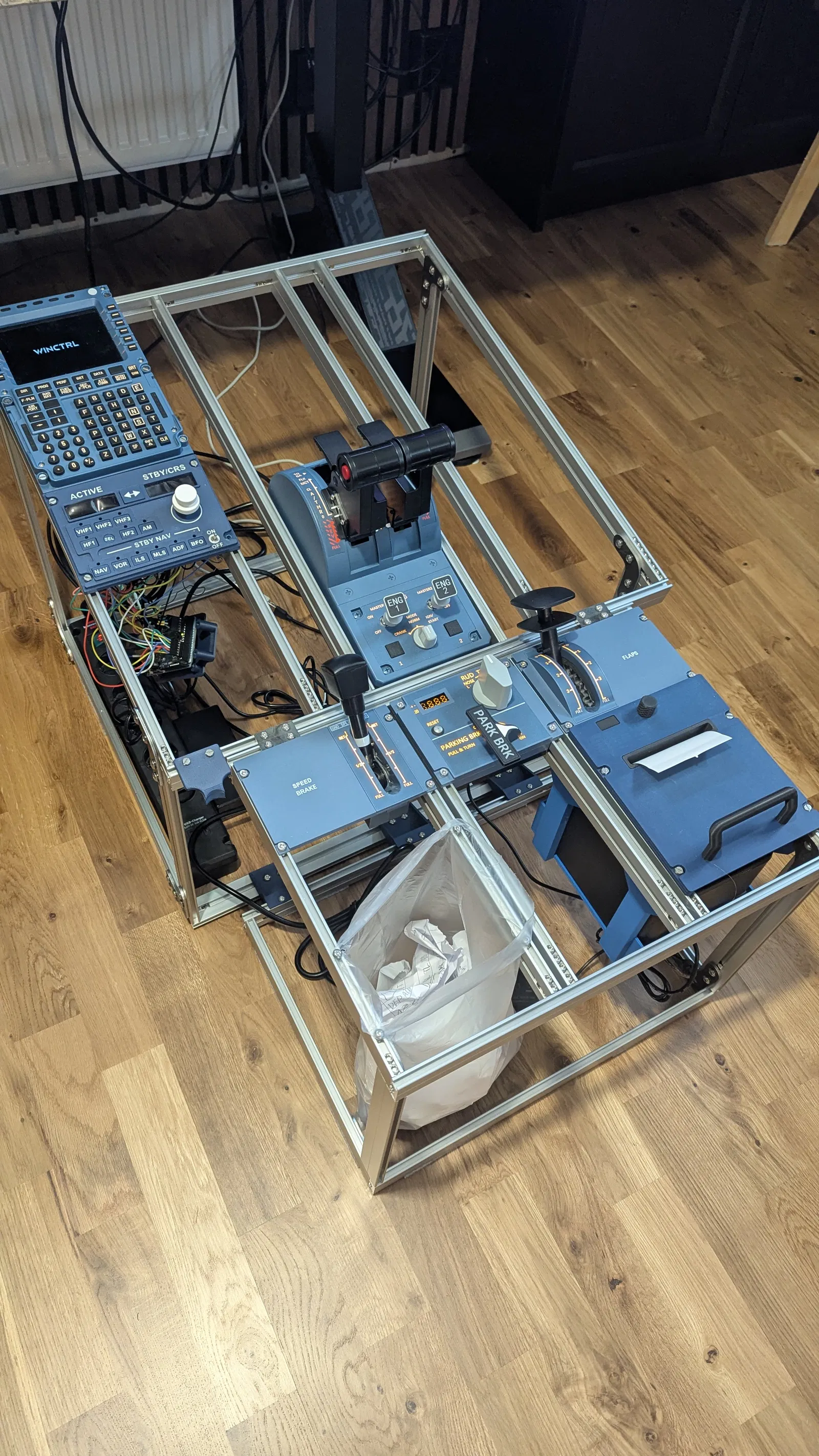

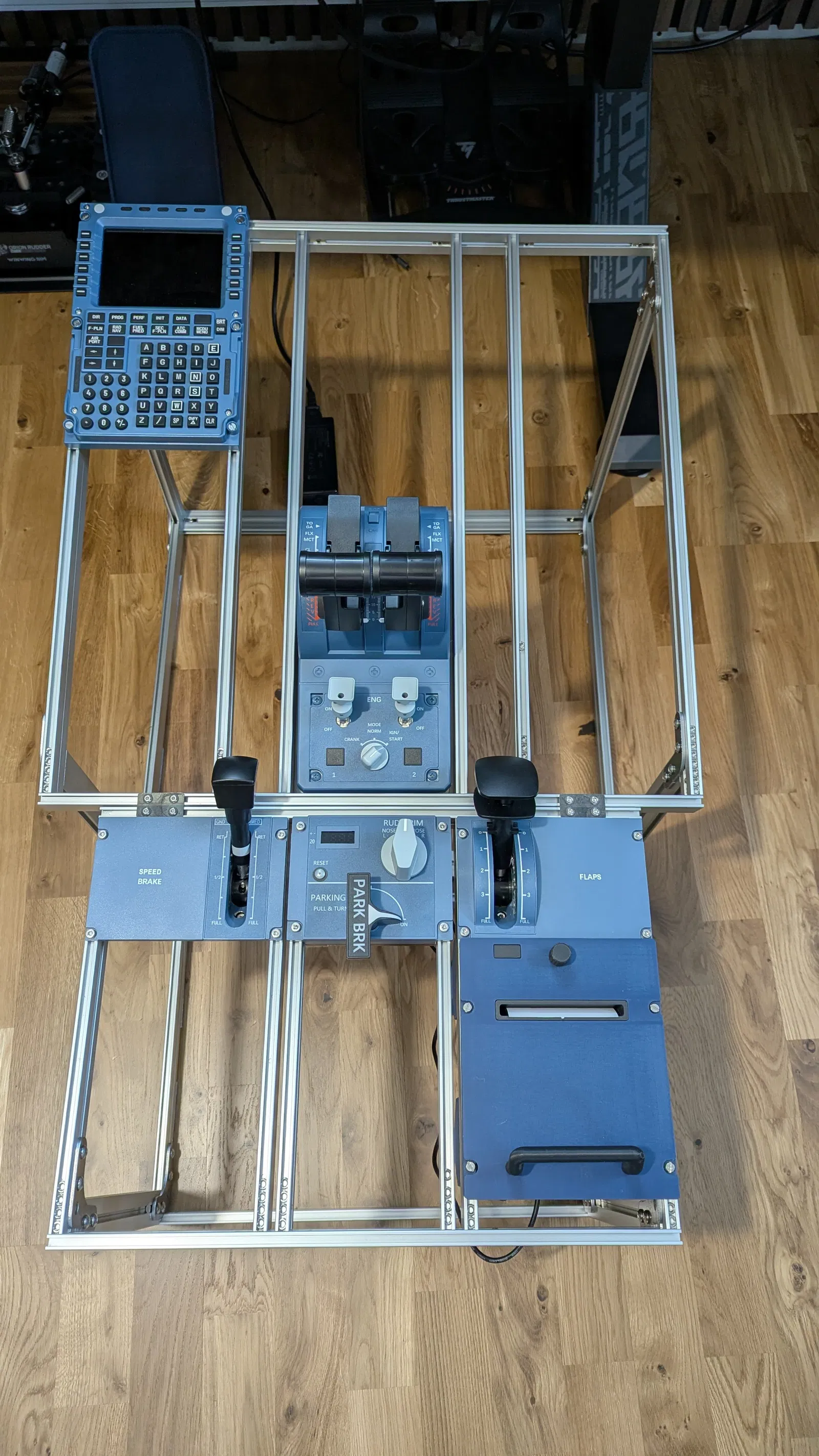

Mọi thứ được lắp ráp theo file 3D, kết hợp với các bộ phận cắt sẵn và ốc vít đặt từ Aliexpress.

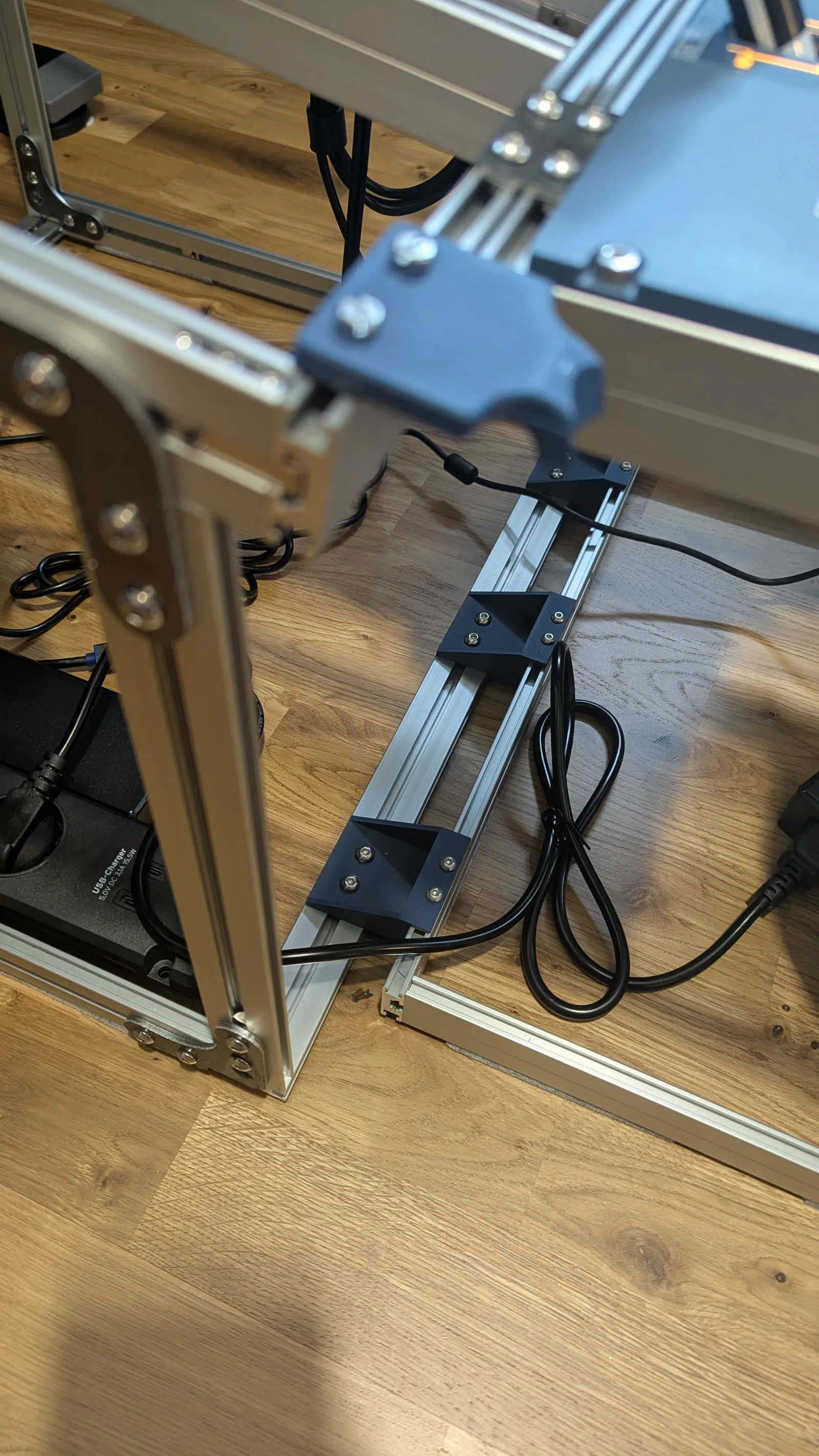

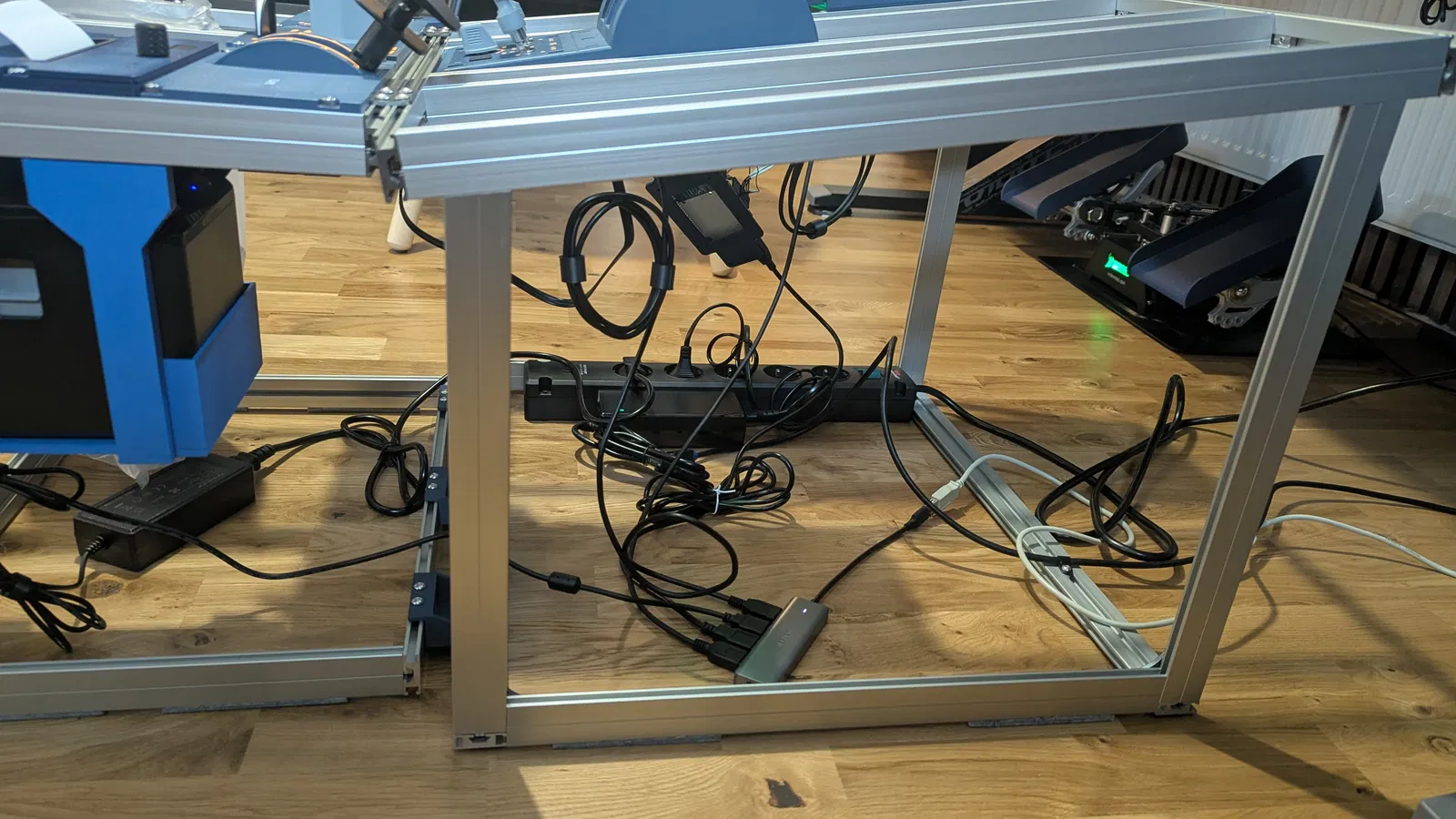

Thư mục chi tiết phụ chứa thêm các phần để gắn USB hub và những thứ linh tinh khác, mình vẫn chưa thử nghiệm hết tất cả. Phần giá đỡ mic chỉ là tạm thời vì đúng ra nó phải được gắn vào hộp bên hông. Ở mặt dưới, mình dán thêm các miếng đệm để tránh làm trầy xước sàn nhà.

Các món đồ mua từ Aliexpress/Amazon:

Usb hub - https://amazon.se/dp/B07KHRLSTT

Ổ cắm nhánh - https://amazon.se/dp/B075JLSK72

Dây nối dài USB Type B 3.0 cho hub - https://amazon.se/dp/B00WHZ9HSC

Đầu nối góc 90° - https://www.aliexpress.com/item/1005009761192354.html

Đai ốc M4 - https://www.aliexpress.com/item/32977174437.html

Ốc vít M5 và M4 (loại 8mm) - https://www.aliexpress.com/item/1005008241497001.html

Đai ốc T-nut M5 loại có lò xo - https://www.aliexpress.com/item/1005004658668930.html

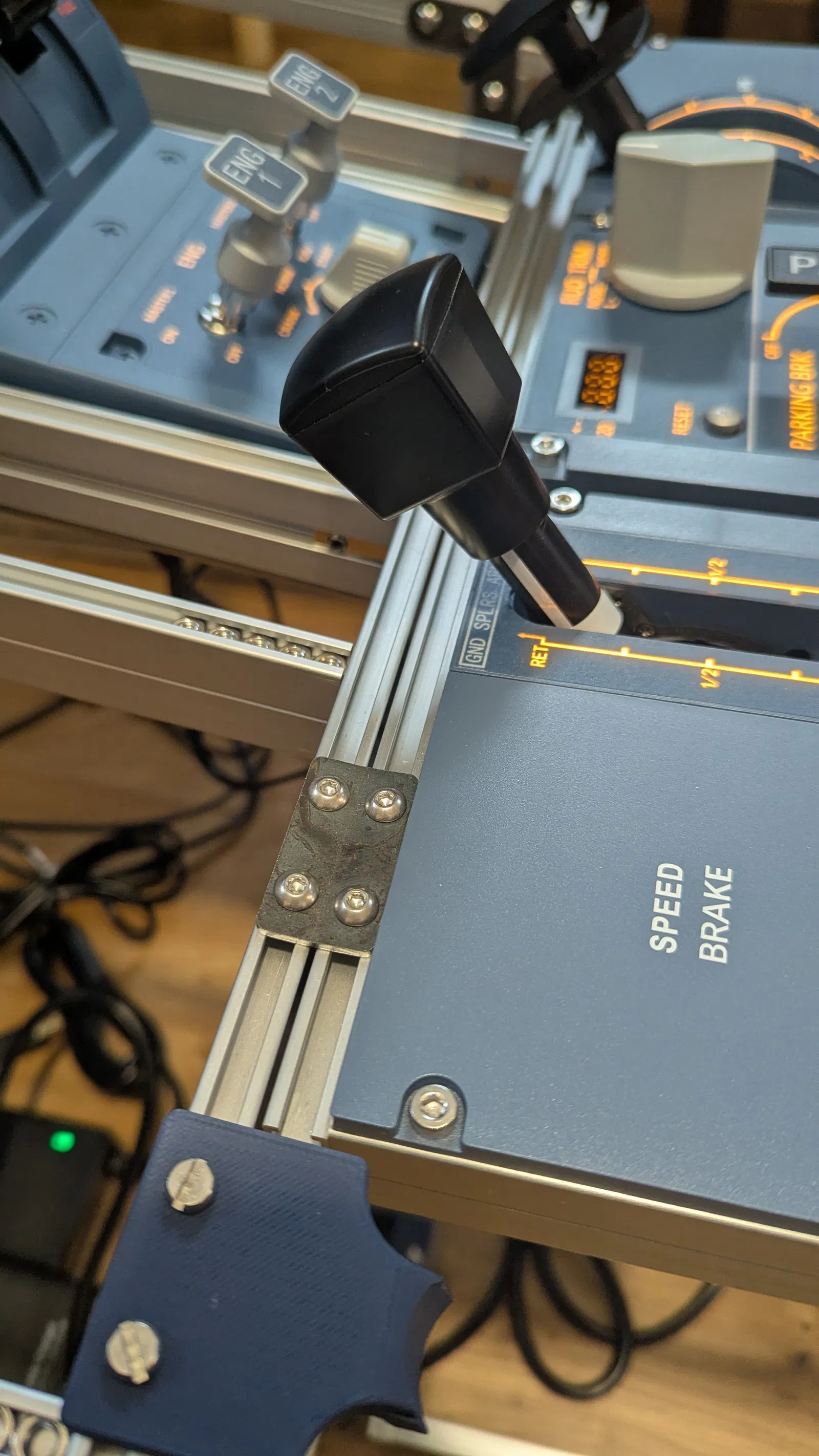

Ốc M4 chuẩn thực tế để gắn các panel - https://www.aliexpress.com/item/4000881788038.html

Nhớ ghé qua trang cá nhân của mình để xem thêm các panel, nắp đậy và chi tiết khác nhé! Nếu gặp vấn đề gì cứ thoải mái hỏi, mình sẽ cập nhật thêm hình ảnh các bộ phận sau!
