Dụng cụ cầm tay đan i-cord

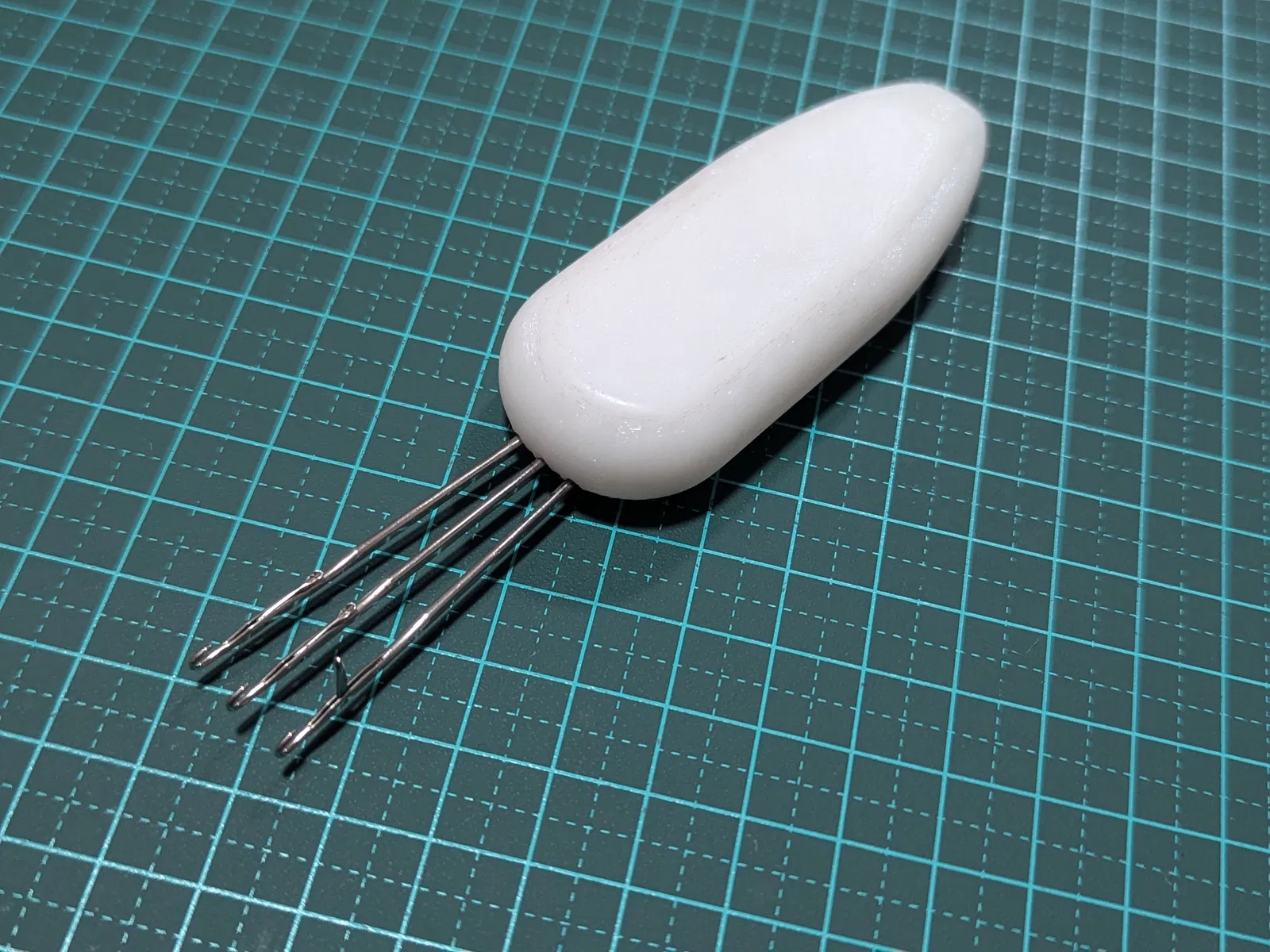

Đây là dụng cụ cầm tay dùng để đan i-cord.

Đây là thiết kế đời đầu của mình khi mới bắt đầu học Onshape nên vẫn còn vài hạn chế. Cụ thể là phần khớp nối giữa chốt và ổ cắm hơi bị chặt do mình chưa thiết kế đủ độ hở (tolerance). Bạn có thể chà nhám lại cho vừa hoặc khoan rộng ổ cắm ra khoảng 5mm nếu cần. Việc lắp bằng nhiệt cũng là một cách hiệu quả.

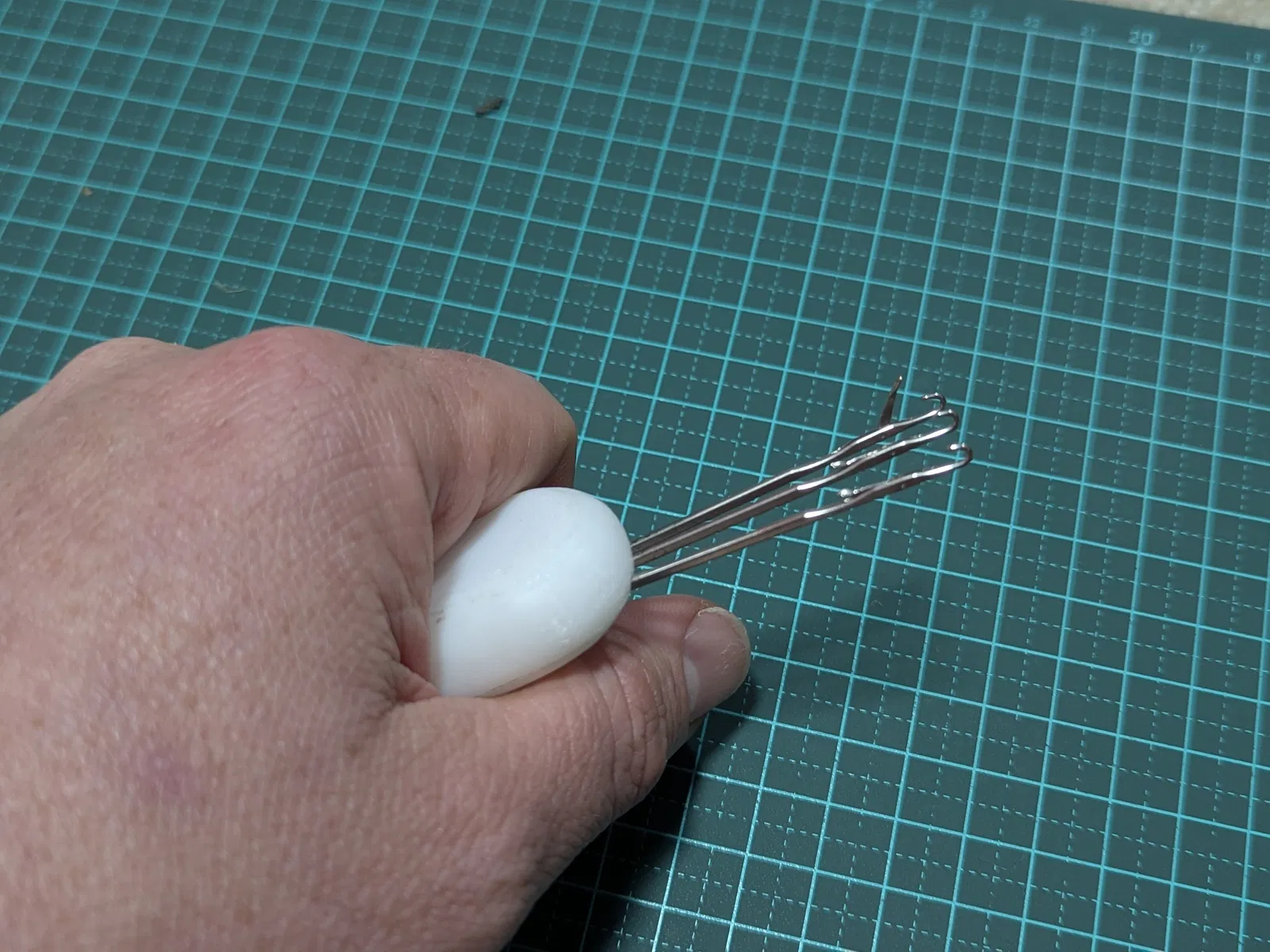

Ba chiếc móc đan máy sẽ được đặt nằm giữa hai mảnh in, sau đó dán chúng lại với nhau. Mình khuyên bạn nên chà nhám các bộ phận cho mịn. Để cầm thấy êm tay nhất, bạn có thể bôi thêm một chút keo trám hoặc phủ một lớp epoxy mỏng, rồi chà nhám lại lần nữa.

Các bộ phận không in 3D cần chuẩn bị

Thiết kế này cần 3 chiếc móc đan máy loại 1.27mm (0.05") chiều rộng, tổng chiều dài 86.5mm (không rõ chính xác mã sản phẩm).

Mô hình Onshape

Sản phẩm này được thiết kế bằng Onshape. Bạn có thể truy cập mô hình gốc tại đây nếu muốn chỉnh sửa. Việc tạo phiên bản 4 móc hoặc điều chỉnh cho vừa với loại móc khác cũng khá dễ dàng.
