ScoreFlip - Thiết bị lật trang Bluetooth giá rẻ không chỉ dành cho nhạc công

Ra mắt rồi đây! Thiết bị lật trang giá rẻ - ScoreFlip

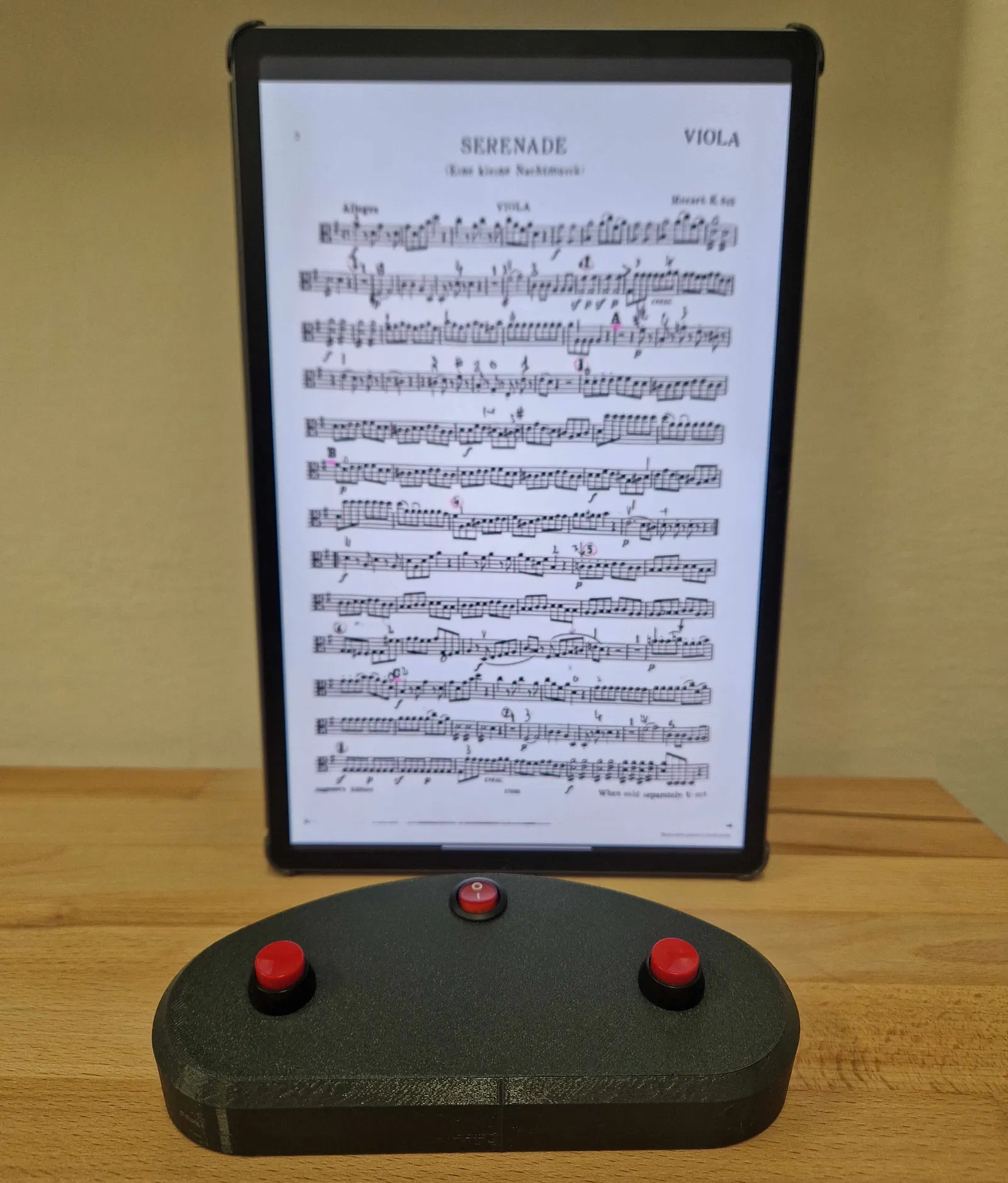

"Các thiết bị lật trang thương mại thường rất đắt (+30€), trong khi chúng chỉ làm công việc tương tự như một con chuột không dây!" Đó là ý tưởng đã thúc đẩy dự án này. Mình nảy ra ý tưởng đó sau khi mua chiếc máy tính bảng màn hình rộng đầu tiên để chơi nhạc và xem bản nhạc hiệu quả hơn. Đây là phiên bản thứ 3, mình đã sử dụng nó ở mức độ chuyên nghiệp hơn nửa năm nay với vài chục buổi biểu diễn rồi.

Để biết thêm thông tin chi tiết và hướng dẫn, hãy ghé thăm trang web của mình, nơi bạn có thể tìm thấy nhiều dự án khác (thường là ít thực dụng hơn 😅).

Mô hình này được thiết kế riêng cho các linh kiện mình chọn. Bạn cứ thoải mái remix lại cho phù hợp với linh kiện của bạn nhé, nhớ chia sẻ bản remix cho cộng đồng cùng biết nha 🥰. File thiết kế Fusion 360 đã bao gồm trong file .zip bên dưới.

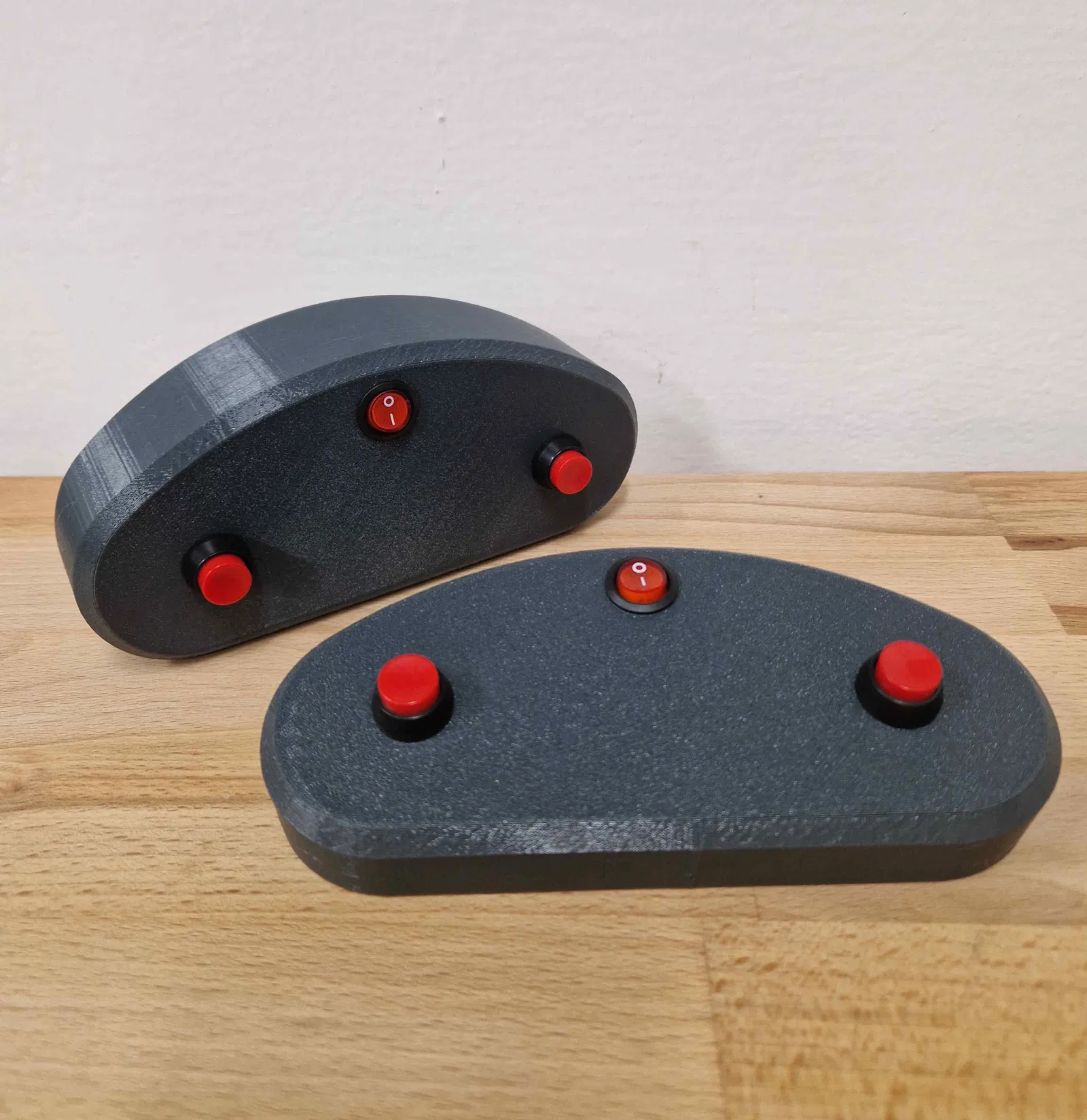

Tính năng nổi bật

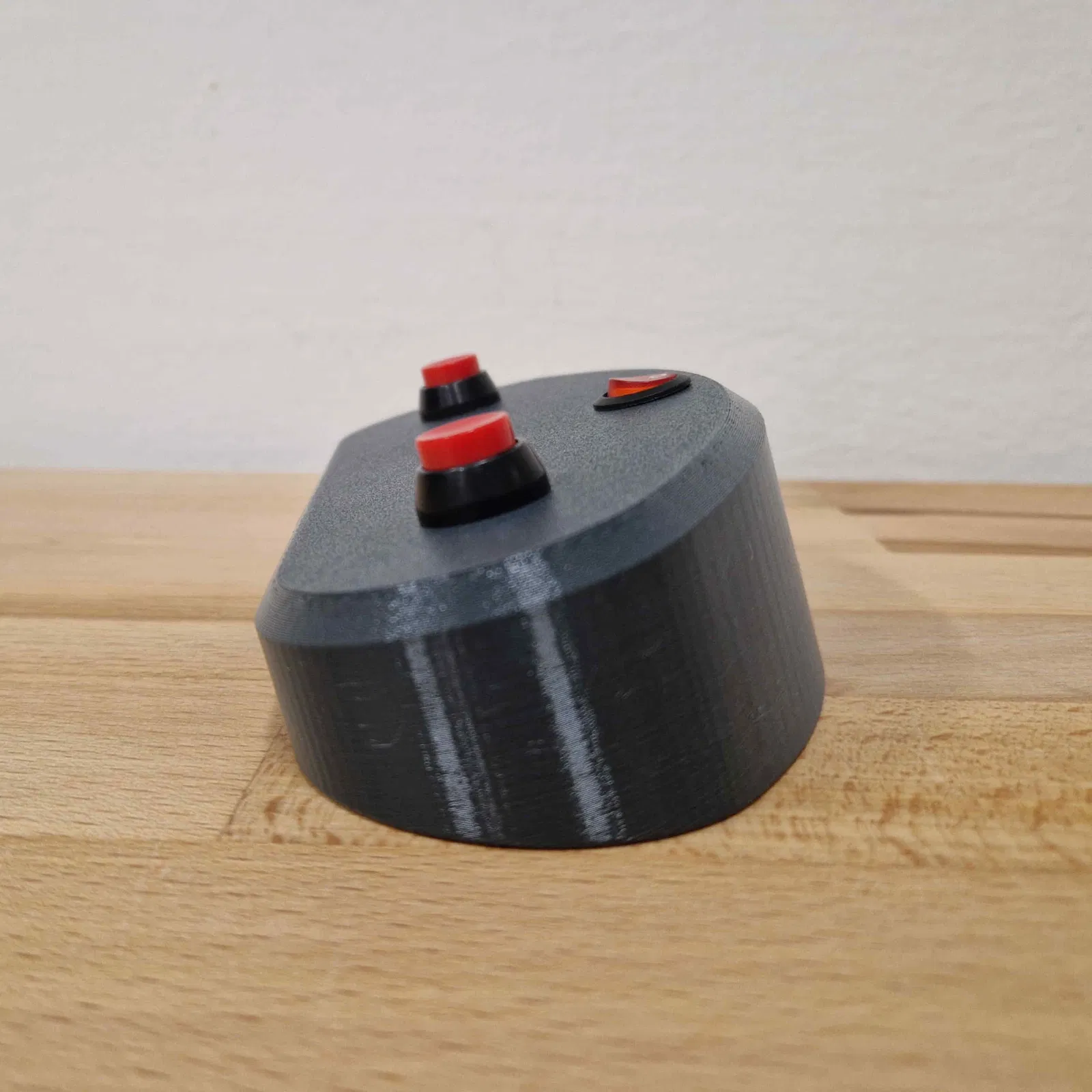

• Thiết kế tối giản và gọn gàng
• Góc nút nhấn lý tưởng giúp không bị trượt chân
• Sử dụng pin AA
• Tổng chi phí linh kiện chỉ khoảng 7 € (176 kč)
• Kích thước phù hợp cho cả chân lớn (chân mình size EU 46)
• Đã được kiểm chứng bởi các nhạc công chuyên nghiệp (không chỉ riêng mình)

Danh sách TẤT CẢ linh kiện

Điện tử

• Chuột không dây bluetooth, càng rẻ càng tốt. Mình dùng loại chuột rẻ tiền này. Lưu ý rằng nếu dùng loại khác có thể sẽ không vừa khít với thiết kế hiện tại. Sẽ nói rõ hơn về phần này sau.
• Hộp đựng pin AA - Chuột thường dùng pin AA. Mình dùng hộp đựng pin này vì nó rất đáng tin cậy. Lưu ý rằng dùng loại khác có thể không vừa khít với thiết kế. Bạn cũng có thể in 3D một hộp đựng và tận dụng các đầu nối từ chuột cũ.
• Nút nhấn - loại bấm êm, không giữ trạng thái: ví dụ như các nút này.
• Công tắc nguồn - loại có đèn báo thì tốt nhất: ví dụ như công tắc này. Của mình có đèn báo, nhưng không dùng cho pin 1.5V được.

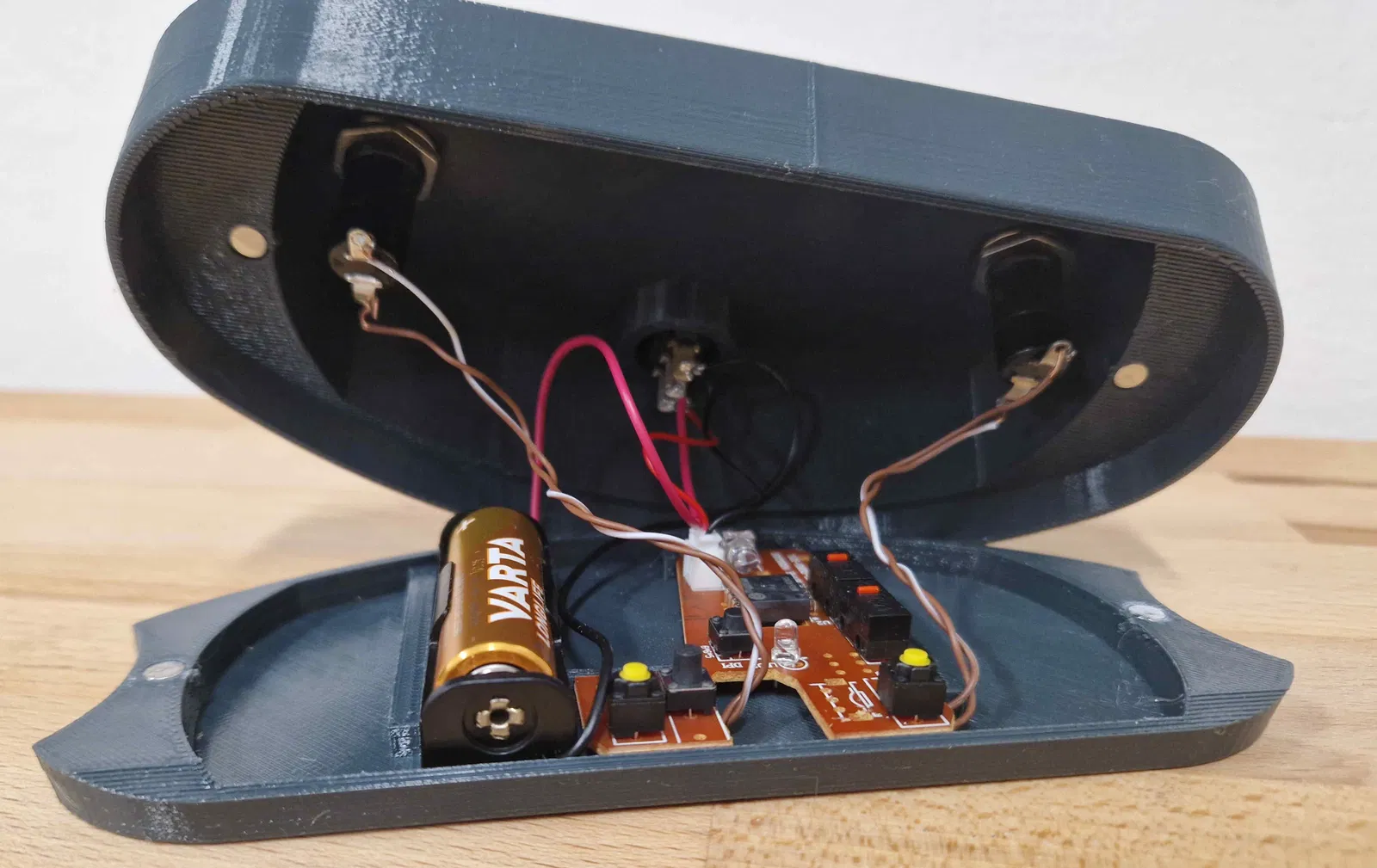

• Dây điện và đồ hàn - để nối nút nhấn và công tắc vào mạch PCB của chuột.

In 3D

• **Nhựa PETG 90g** - Mình dùng PETG [Prusa Urban Grey](https://www.prusa3d.com/cs/produkt/prusament-petg-anthracite-grey-1kg/).

Phụ kiện khác

• Nam châm - Nếu có thể, hãy dùng nam châm tròn neodymium 5x3 mm. Với kích thước khác, hãy chỉnh lại thông số trong mô hình. Có thể thay thế bằng băng dính hai mặt hoặc các khớp khóa in 3D thông minh.
• Ứng dụng bản nhạc - Mình dùng MobileMusic (bản trả phí). Với các ứng dụng khác, hãy kiểm tra tính tương thích với chuột bluetooth thông thường trước nhé.

Hướng dẫn kết nối

ScoreFlip sau khi lắp ráp xong có thể kết nối bluetooth như sau:

1. Bật nguồn ScoreFlip bằng công tắc.
2. Chuyển ScoreFlip sang chế độ ghép nối bằng cách nhấn đồng thời hai nút (như trong hình) trong 3-4 giây. Thả ra và đèn LED ở giữa sẽ chuyển sang màu xanh dương.
3. Trên máy tính bảng hoặc máy tính, vào phần cài đặt Bluetooth và tìm thiết bị mới.
4. Chọn ScoreFlip, thường có tên là GW-224 5.2, từ danh sách thiết bị khả dụng.
5. Khi đã kết nối, mở ứng dụng bản nhạc của bạn và kiểm tra chức năng lật trang bằng các nút trên ScoreFlip.

Hướng dẫn này dựa trên model chuột cụ thể mình dùng, nhưng các loại chuột khác thường có cách thực hiện tương tự.
