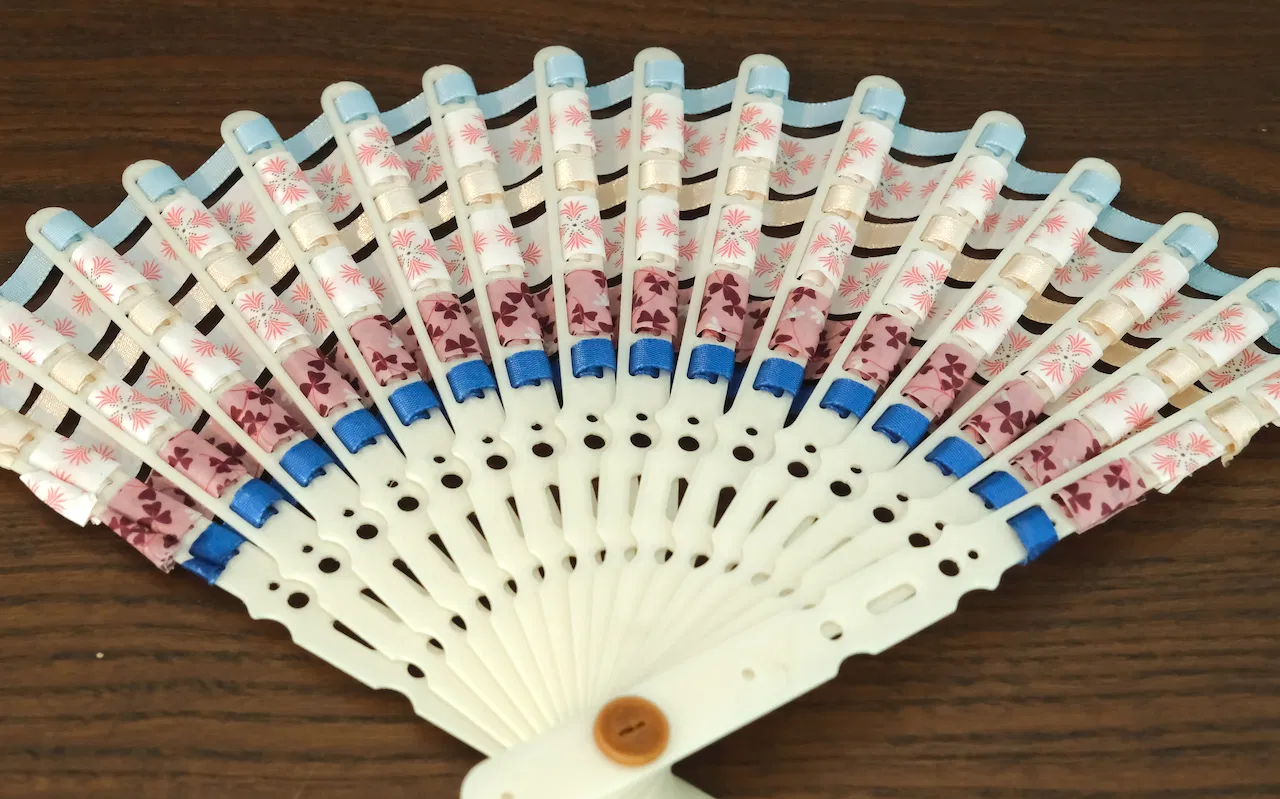

Ribbon Hand Fan - Quạt cầm tay đan ruy-băng đầy sáng tạo

Cập nhật

• 06-07-2025: Bổ sung thêm các biến thể Blade (cánh quạt) mới, hoạt ảnh đan và file Blend. File đã cập nhật
  • Blade_8mm_Base.stl
  • Blade_16mm_Base.stl
  • Blade_Custom_Base.stl
  • Blade_8mm_Decorated.stl
  • Blade_16mm_Decorated.stl
  • Blade_Custom_Decorated.stl
  • Hand Fan.blend
  • Ribbon Hand Fan.3mf
• 29-06-2025: Thêm biến thể Blade mới, tăng khoảng hở cho chiều cao Pin (trục) và giảm khoảng hở cho Pin Cap (nắp trục). File đã cập nhật
  • Ribbon Hand Fan.3mf
  • Blade_02 gcode, stl
  • Pin gcode, stl
  • Pin Cap gcode, stl
• 28-06-2025: Lần đầu đăng tải!

Các bộ phận cần in

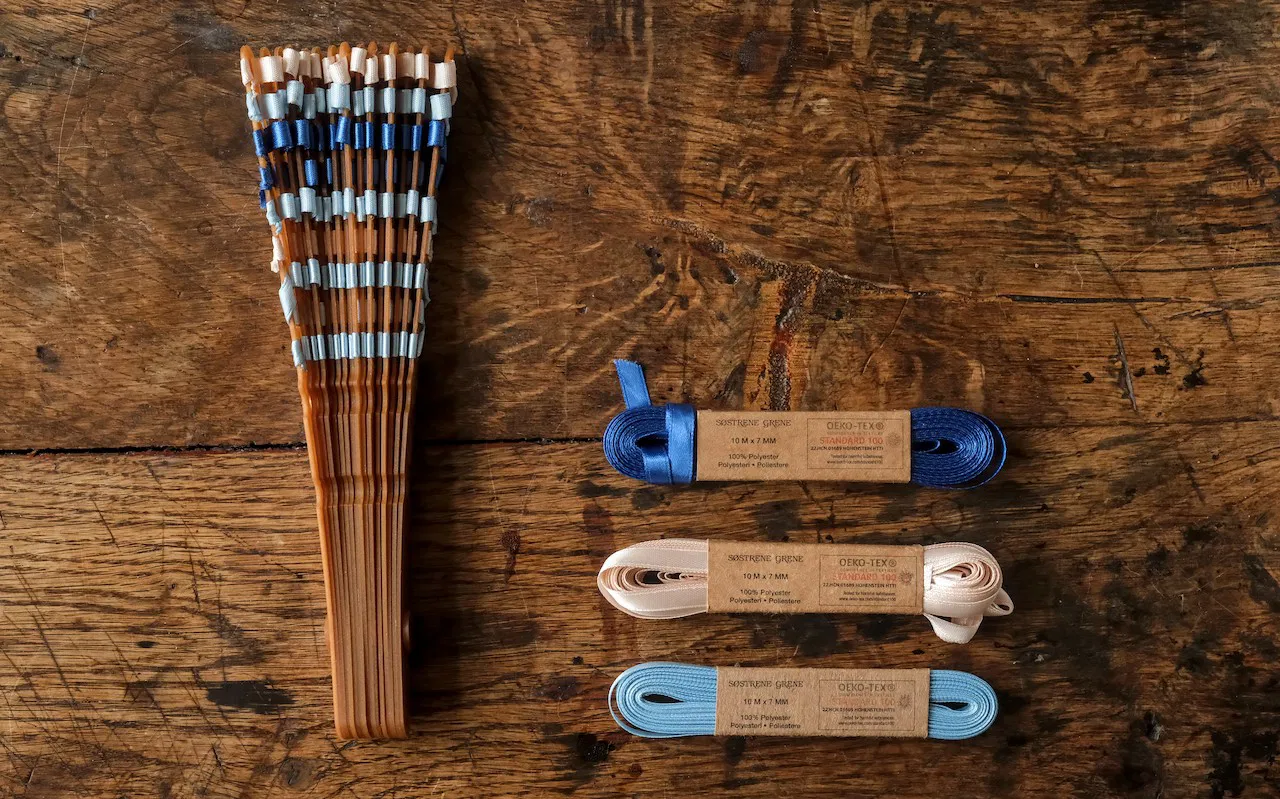

Thiết kế này bao gồm ba bộ phận in khác nhau và các dải ruy-băng để kết nối các cánh quạt. Cánh quạt có hai loại: loại có tất cả các lỗ 8mm, hoặc loại có hai lỗ 8mm và ba lỗ 16mm. Các lỗ 8mm được thiết kế để đan ruy-băng, còn lỗ 16mm dùng cho ruy-băng bản rộng hoặc các vật liệu đan khác. Mình đã dùng băng keo trang trí dán hai dải lại với nhau.

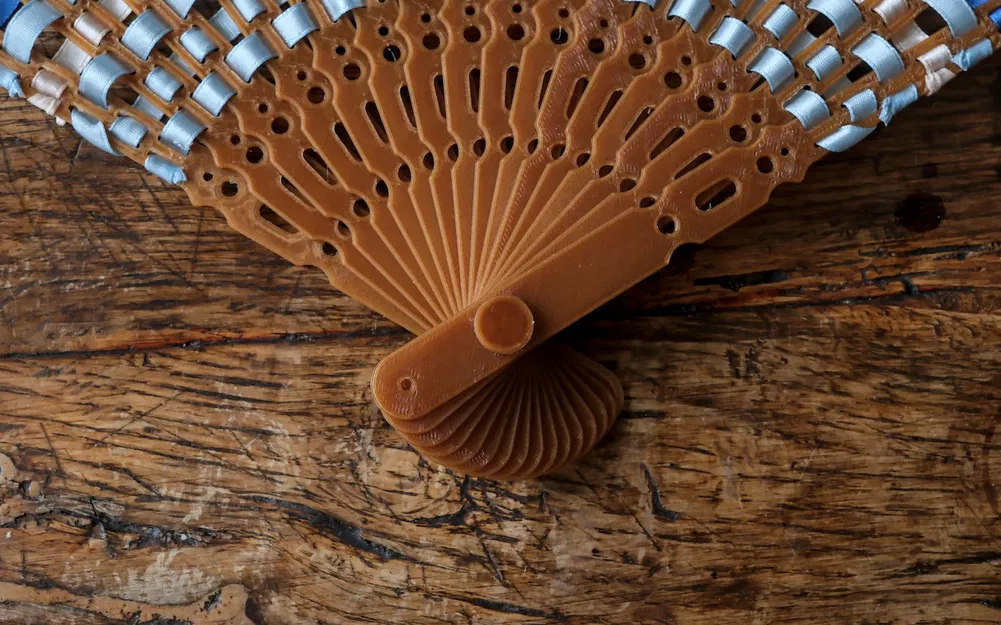

Một chiếc chốt (pin) và nắp chốt (pin cap) được dùng để giữ các cánh quạt lại với nhau. Nắp chốt có một gờ để khớp chặt vào chốt, giúp bạn dễ dàng tháo ra khi muốn thay cánh quạt. Chỉ cần kéo và xoay nắp để tháo ra khỏi chốt.

Khi in, bạn có thể dùng bất kỳ loại nhựa (filament) nào, nhưng hãy chọn loại có độ cứng vừa phải. Nhựa quá cứng có thể bị gãy khi quạt mạnh, còn quá dẻo thì lại khó quạt nhanh để tạo đủ luồng gió.

Cách đan ruy-băng

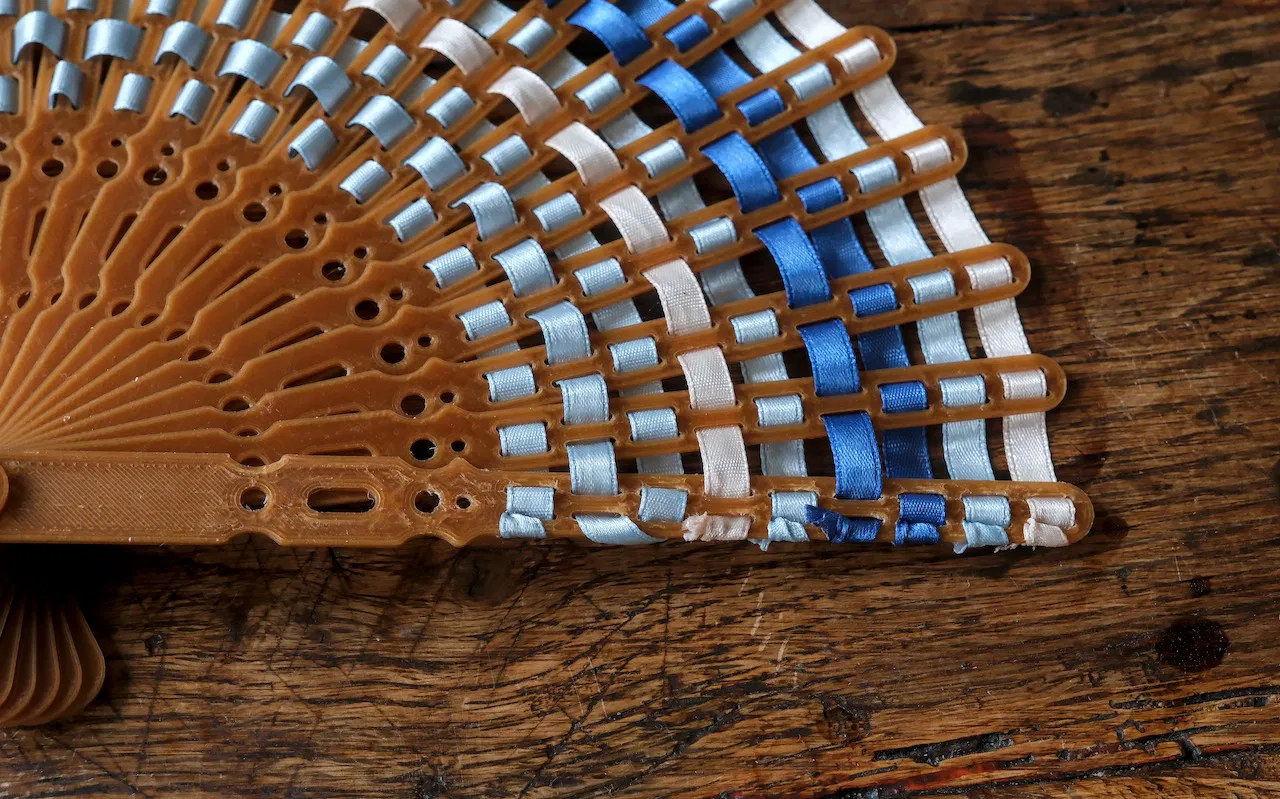

Để tạo kiểu đan, hãy bắt đầu với dải ruy-băng mềm rộng 8mm. Bắt đầu đan từ dưới lên trên.

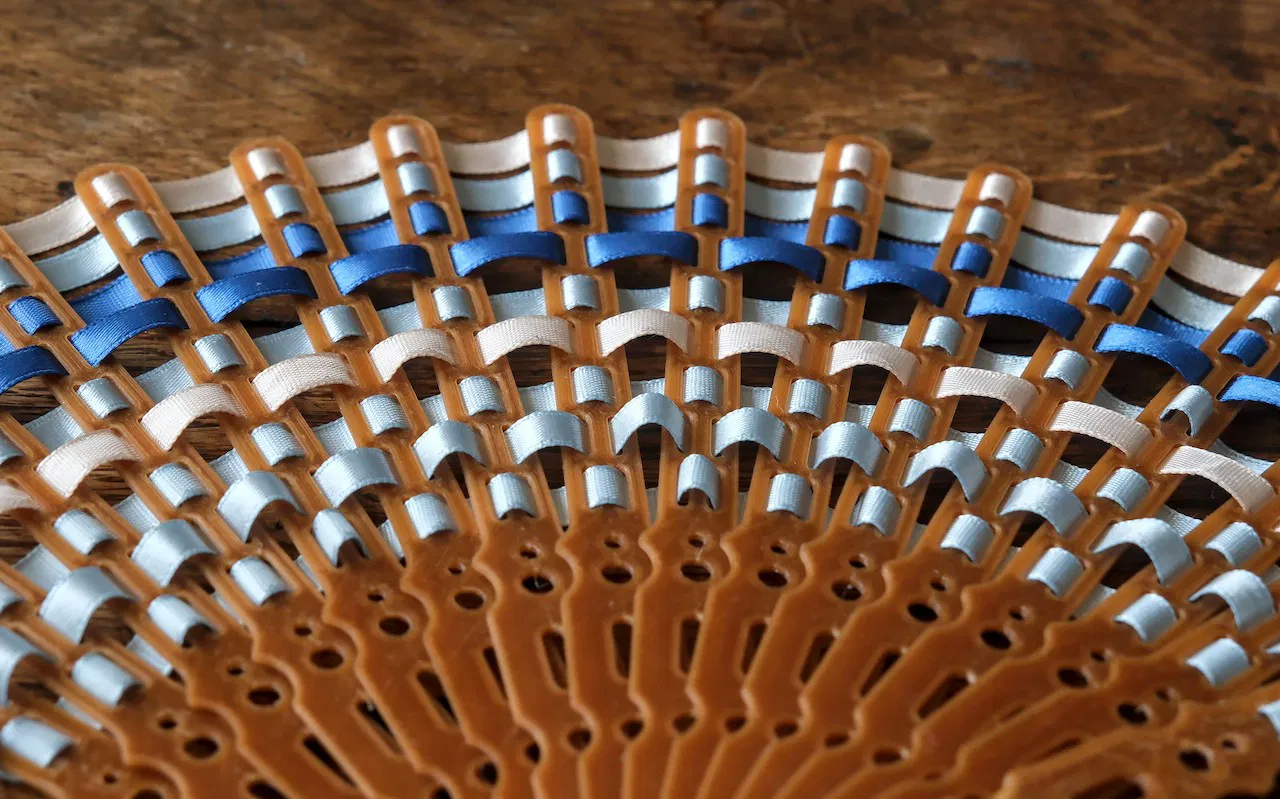

Mình khuyên bạn nên dùng kiểu đan như hình trên cho dải ruy-băng đầu tiên. Nó giúp cố định mọi thứ chắc chắn. Với kiểu này, hãy kiểm tra khoảng cách đến từng cánh quạt và điều chỉnh độ căng khi đan.

Nếu muốn kiểu đan lỏng hơn, bạn có thể dùng kiểu sau hoặc bất kỳ kiểu nào bạn thấy hợp. Ban đầu, cứ để ruy-băng hơi lỏng, sau đó bạn luôn có thể chỉnh lại độ căng khi đã lắp đủ các cánh.

Khi ưng ý với kiểu đan, bước tiếp theo là làm căng ruy-băng. Thắt nút một đầu ruy-băng và xếp các cánh quạt chồng lên nhau. Khi đặt từng cánh, hãy siết ruy-băng sao cho cánh trên cùng chỉ di chuyển được sang một bên. Tiếp tục như vậy cho đến hết các cánh rồi thắt nút đầu còn lại.

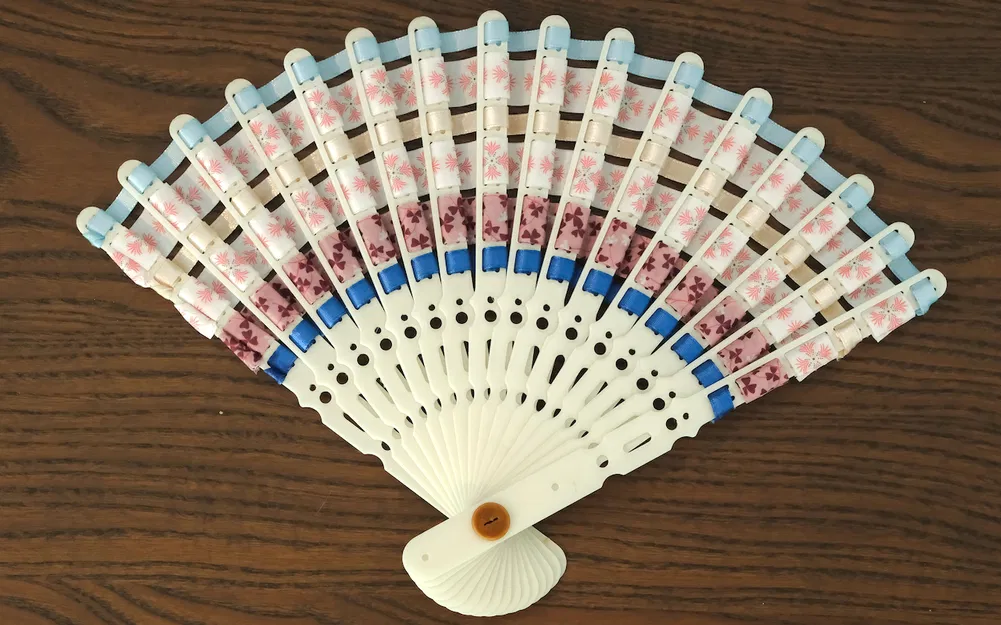

Khi đã hài lòng với độ căng và hình dáng tổng thể, hãy chấm một chút keo vào nút thắt để giữ chặt. Sau khi keo khô, tỉa bớt phần ruy-băng thừa là bạn đã có một chiếc quạt cầm tay mát mẻ!

Thiết kế tùy chỉnh (Trong Slicer)

Trong các file mô hình, bạn sẽ thấy hai kiểu cho mỗi cánh: base (cơ bản) hoặc decorated (trang trí). Kiểu trang trí có thêm lỗ ở phần tay cầm. Nếu muốn tự trang trí trong slicer, bạn có thể dùng kiểu base rồi dùng block modifiers để cắt hoặc thêm chi tiết.

Nếu bạn muốn chia sẻ thiết kế của mình, hãy đăng bản remix hoặc gửi tin nhắn cho mình, mình sẽ tạo một file 3mf riêng biệt bao gồm tất cả các thiết kế từ cộng đồng.

Thông số tham số (Blender 4.4.3 trở lên)

Bạn có thể thay đổi các thông số trong Blender như sau:

Blade (Cánh quạt)

• Độ dày, Chất liệu, Kiểu tay cầm, Bán kính chốt, Chiều rộng/dài tay cầm, Độ lệch tay cầm, Chiều dài/rộng cánh, Độ lệch cánh, Chiều dài lỗ, Ký tự tách, Độ rộng lỗ, Khoảng cách lỗ.

Pin (Chốt)

• Độ dày nắp, Bán kính nắp, Bán kính chốt, Số lượng cánh, Độ dày cánh.

Pin Cap (Nắp chốt)

• Độ dày, Bán kính.

Độ khó khi in: I

I: Mới bắt đầu

• Hiểu các nguyên tắc 3D printing cơ bản và biết vận hành máy in. Có thể làm theo hướng dẫn từng bước cho các thiết kế đơn giản.

II: Trung cấp

• Thông thạo quy trình in, thoải mái với các thiết lập máy in khác nhau và có khả năng khắc phục sự cố thông thường.

III: Nâng cao

• Kiến thức sâu rộng, thành thạo các kỹ thuật in đa vật liệu/màu, biết tinh chỉnh máy in để đạt kết quả tối ưu.

Nhựa in (Filaments)

Mình đã sử dụng:

• rPLA Corn Pigment.
• PLA Prusament Vanilla White
