Hộp Đựng Mini Nuke Magnetic Twist Lock

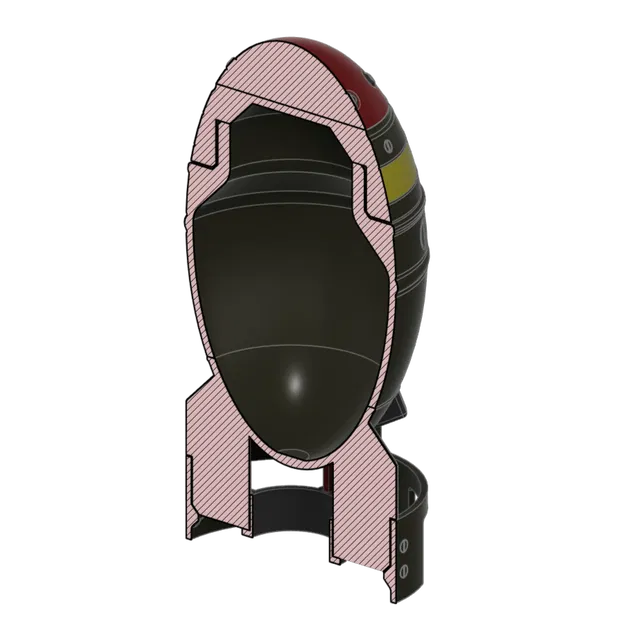

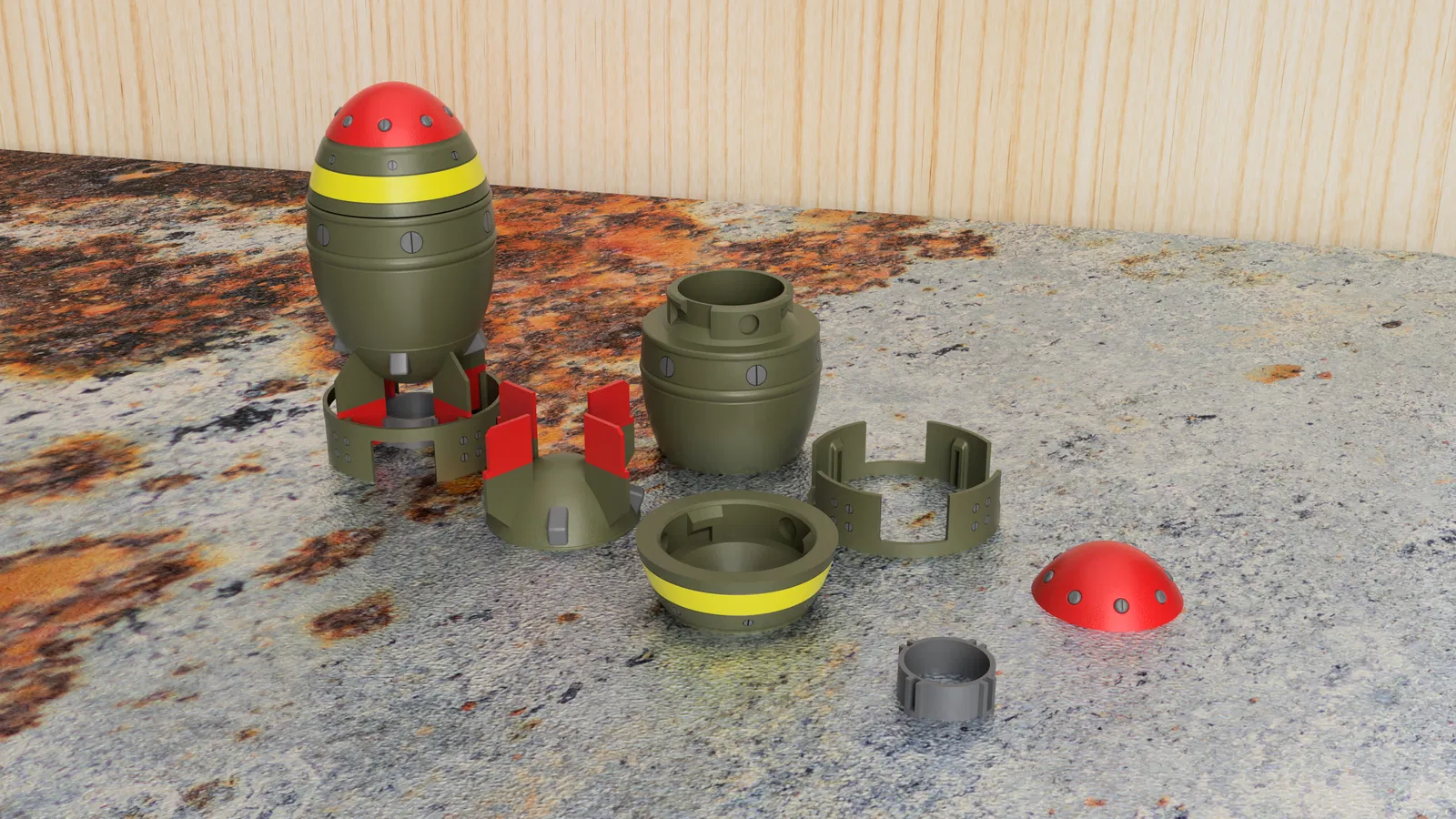

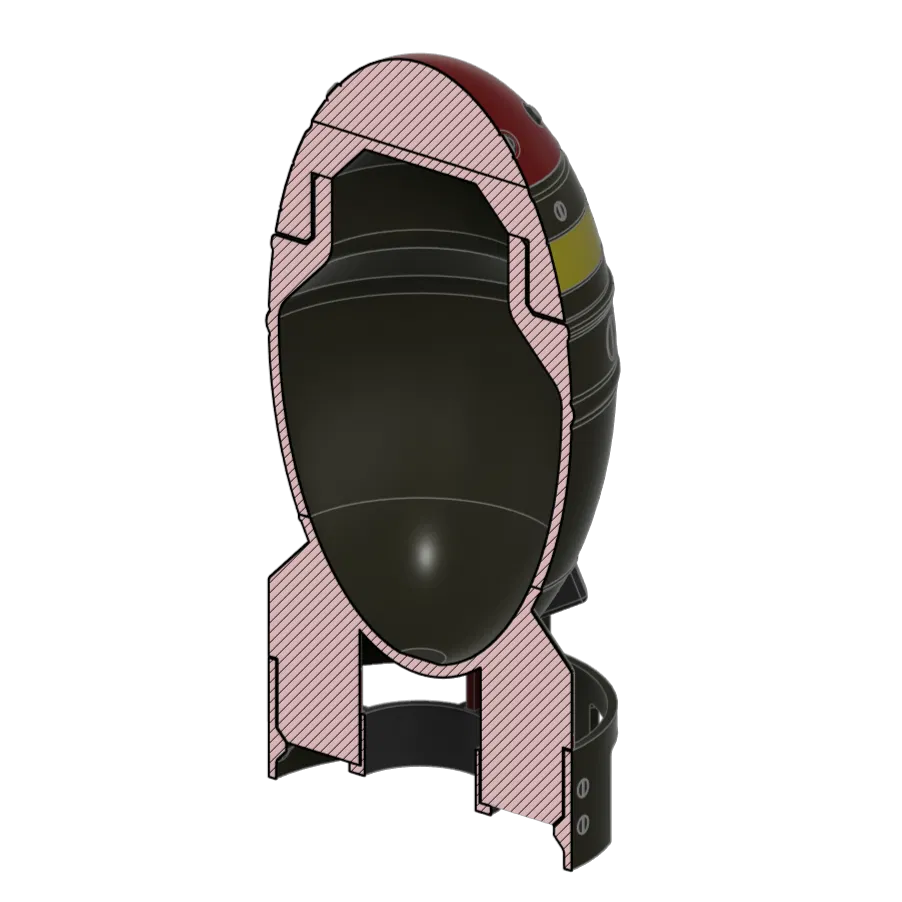

Đây là mẫu Magnetic Twist Container mình đã remix lại nhìn cho giống quả Mini Nuke tí hon. Hộp đựng này dùng chung cơ chế khóa và sáu cục nam châm 6x2mm y hệt bản gốc, với các chi tiết được in cực kỳ sắc nét. Mấy cái đầu ốc vít được mô phỏng trực tiếp trên mô hình và in cùng lúc luôn. Kích thước tổng thể cao khoảng 125mm, đường kính 60mm. Các đường phân đoạn đã được tích hợp sẵn cho anh em nào dùng máy in MMU có thể "tô màu" từng mặt bằng công cụ fill bucket. Mình thì chọn in bằng nhựa ABS, nhưng thực ra in bằng các loại nhựa phổ biến khác vẫn ngon lành. Tất cả các file in đều đã được xoay đúng hướng sẵn rồi nhé.

Thông số in và các bước lắp ráp mình đã dùng cho bản demo: Filament: Polymaker ABS màu Xám: https://us.polymaker.com/products/polylite-abs?variant=39574342697017&aff=1186&utm_source=affiliately&utm_campaign=aff Đầu phun 0.4mm, chiều cao lớp in 0.08mm (in càng mỏng thì mấy con ốc vít càng sắc nét). File .STEP đã được load vào slicer để đạt độ chi tiết cao nhất. Tốc độ tối đa 100mm/s, dù máy mình chỉ cần giới hạn này cho độ cao lớp in, tùy máy anh em mà điều chỉnh. 100% scarf joint. 4 lớp tường trở lên, infill 10%.

Lắp nam châm như cách bạn làm với hộp đựng gốc: https://amzn.to/45xlU6a

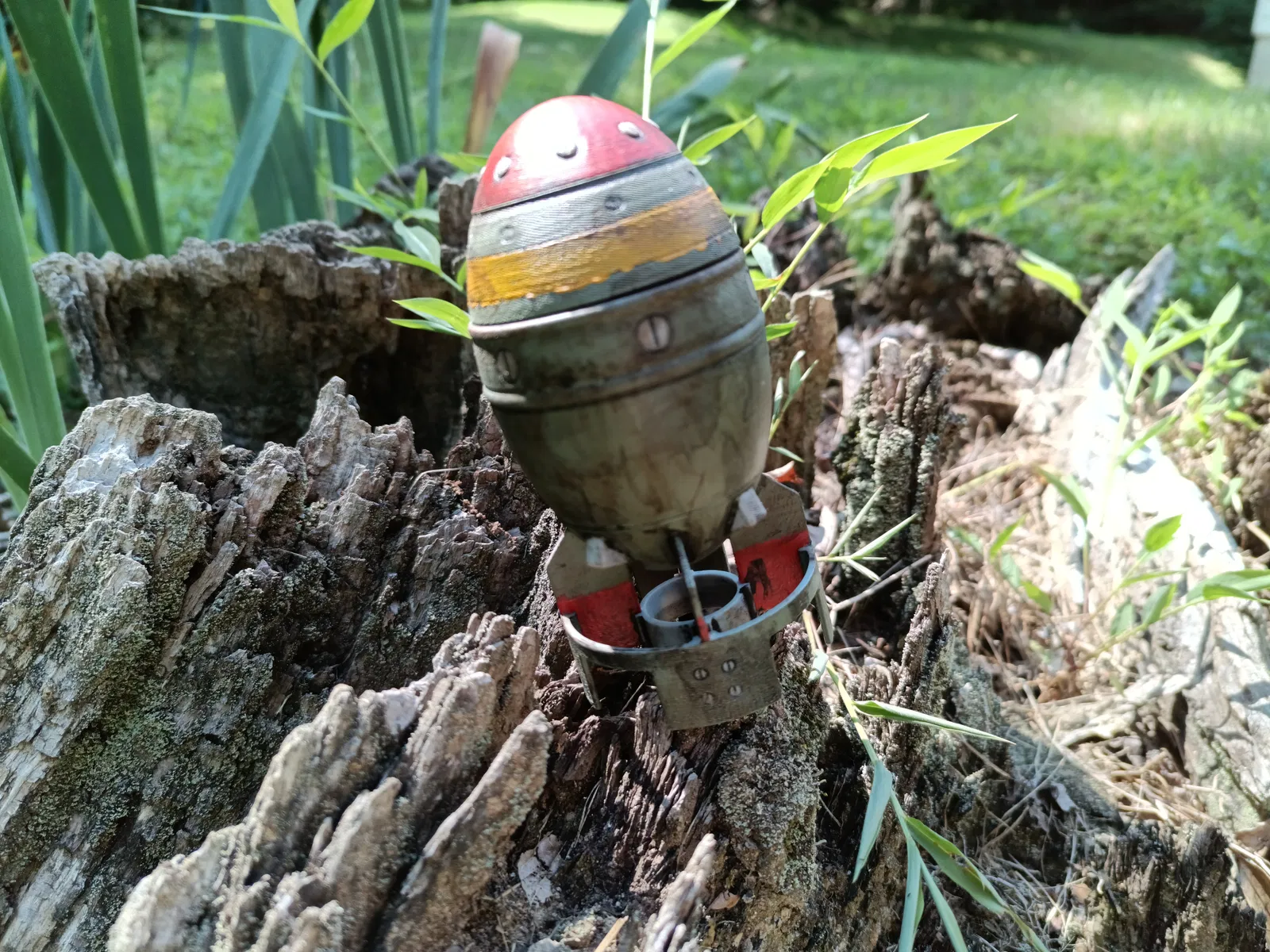

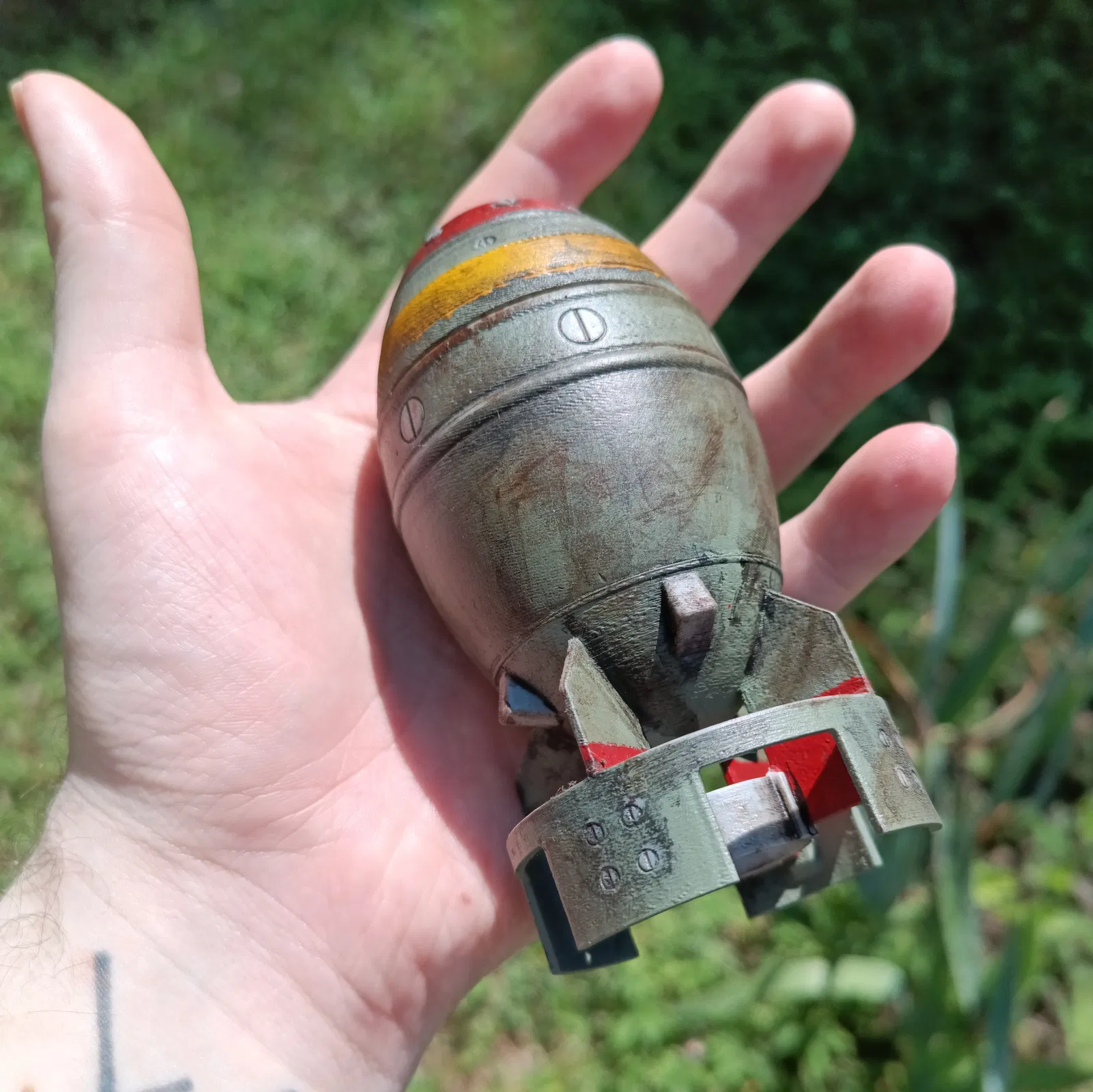

Phần lõi (Core) và cánh (Fins) mình dán lại bằng dung môi (solvent weld), anh em in nhựa khác không phải ABS thì có thể dùng keo dán sắt. Chà nhám sơ các bộ phận, một số chỗ làm mịn bằng acetone, lau sạch bằng cồn và cọ đồng mềm. Mình giữ lại vài khuyết điểm in để tạo texture trông thật hơn. Dùng đất sét dẻo làm mask cho mấy con ốc và phần cạnh giữa các cánh. Dán băng keo che mấy cái ngàm khóa và mặt tiếp giáp giữa Nắp và Đầu quả bom. Phun 2 lớp sơn lót lên tất cả các bộ phận (trừ phần đầu phun, mình giữ màu xám cho đẹp). Sơn màu xanh quân đội (OD Green) lên Nắp, bộ ổn định và phần lõi/cánh. Sơn màu đỏ lên phần Đầu bom. Sau khi sơn xanh khô thì che phần cánh lại để sơn tiếp màu đỏ. Khi sơn khô hoàn toàn, mình gỡ bỏ băng keo và lau sạch mấy vết sơn lem. Dán cố định Nắp và Đầu bom lại. Vẽ một đường kẻ màu vàng lên nắp. Dùng cọ khô phết sơn màu đen và nâu pha loãng rồi lau bớt đi để tạo hiệu ứng cũ kỹ, bám bẩn cho mô hình. Dán bộ ổn định và phần Đầu phun vào cánh. Cuối cùng, phủ một lớp sơn bóng mờ (matte enamel) để bảo vệ lớp sơn và giữ vẻ ngoài cũ kỹ đó. Vậy là xong quả Mini Nuke, cảm giác còn sướng hơn cả lúc đi tìm Junders Plunkett nữa.

Các file bao gồm: .STEP, .3MF, và file Fusion.
