Bộ chuyển đổi và cuốn sợi chạy motor cho Recreator Mk5

Cập nhật: Mình đã đính kèm một tệp PDF trong danh sách tệp để hướng dẫn lắp ráp bằng hình ảnh render, giúp quá trình thực hiện dễ dàng hơn. Một vài chi tiết có thể đã thay đổi so với bản gốc, nên hãy yên tâm là các tệp đã tải lên là phiên bản mới nhất.

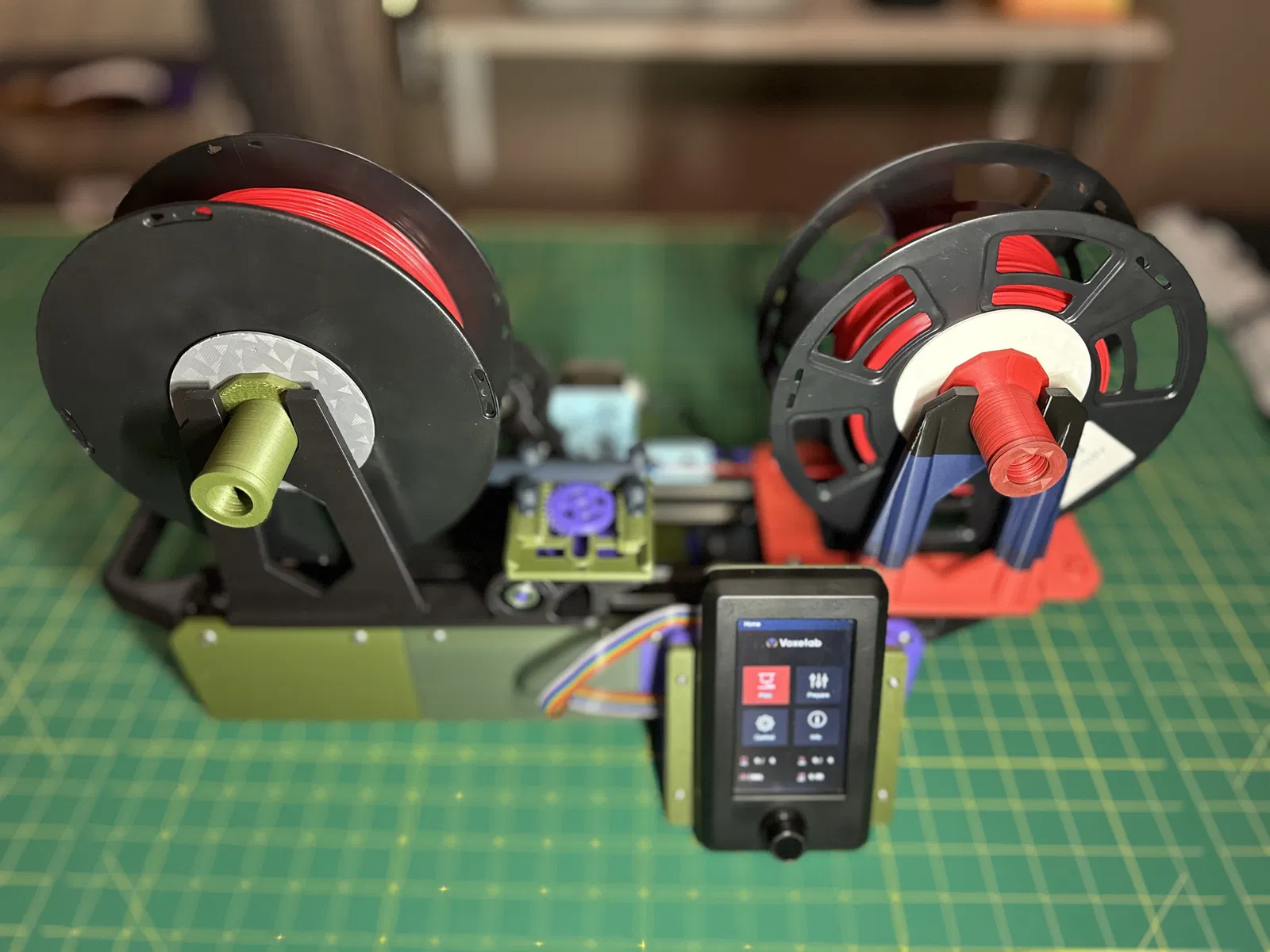

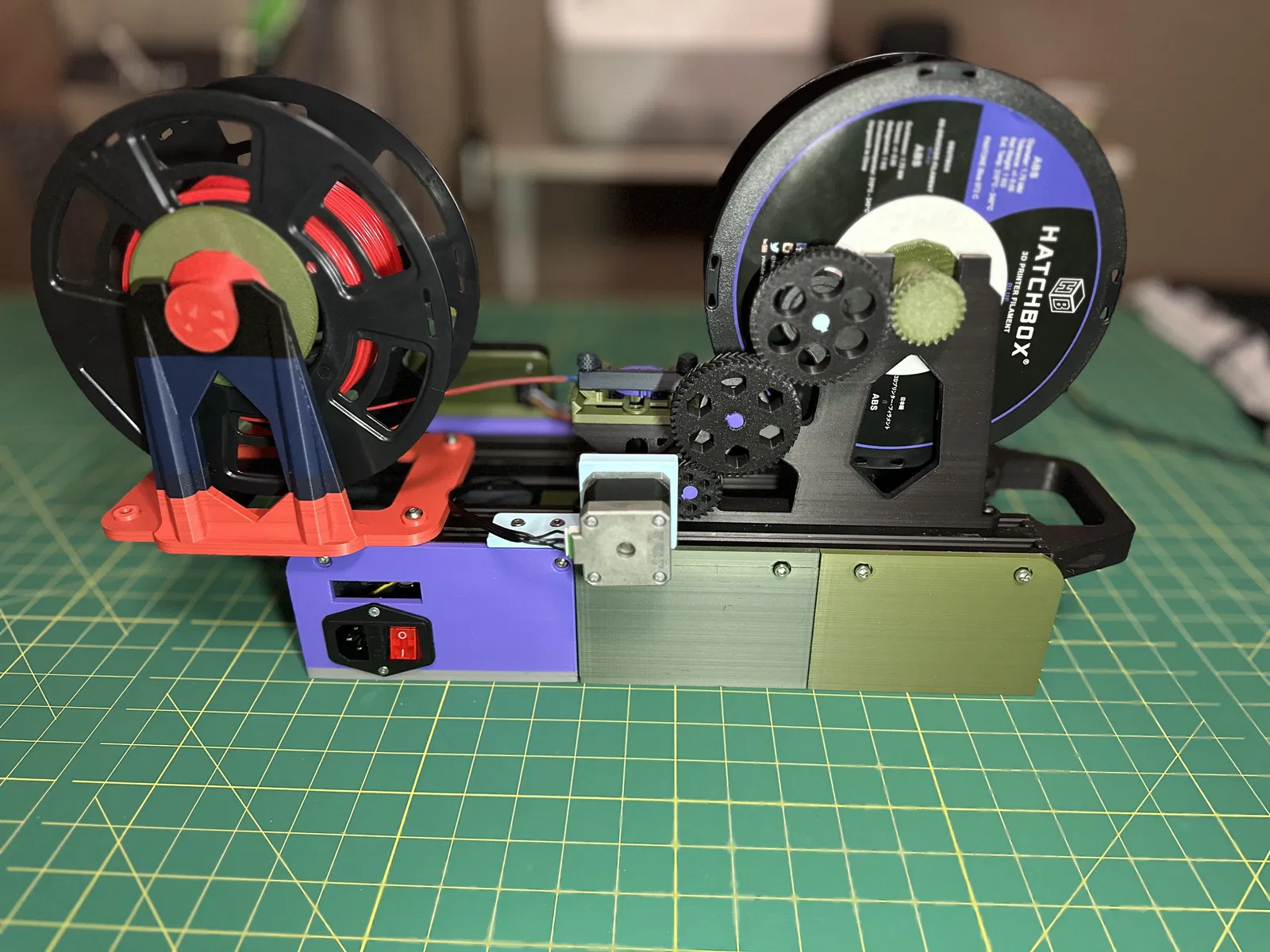

Thiết bị chuyển đổi và cuốn sợi cho Recreator Mk5.

Thiết bị này được thiết kế dựa trên giả định rằng bạn đã có hoặc dự định chế tạo một máy Recreator 3d Mk5. Bạn có thể xem trang hướng dẫn gốc tại đây.

Nếu bạn làm máy Mk5 chỉ để dùng cho mục đích cuốn sợi này, bạn không cần lắp hotend, quạt làm mát hay các bộ phận dẫn sợi, trừ khi bạn muốn có khả năng tháo lắp để tái chế nhựa PET1. Dù thế nào, mình vẫn khuyên bạn nên tìm hiểu dự án đó vì nó rất thú vị.

LƯU Ý: MỘT SỐ CHI TIẾT IN KHÁ KHÓ

Các linh kiện cần chuẩn bị:

Mọi linh kiện cần thiết để xây dựng một máy Recreator Mk5. 6 bánh xe POM. Keo dán sắt (tùy chọn). 4 miếng ren cấy m3 4mm x 5mm (tùy chọn). 4 ốc vít m3 x 6mm (tùy chọn).

In ấn:

Mình khuyến khích bạn in các bộ phận này với thiết lập giống như dự án gốc, ngoại trừ các trục bánh răng. Mình in trục với độ đặc 100% (infill) để đảm bảo độ bền tối đa vì chúng khá nhỏ và dễ gãy. Hướng in cực kỳ quan trọng đối với trục bánh răng. Nếu in thẳng đứng, chúng dễ bị gãy theo lớp khi lắp. Mình biết hơi bất tiện nhưng mình KHUYÊN NÊN in nằm ngang kèm hỗ trợ để tận dụng độ bền chịu cắt khi các lớp in chạy dọc theo chiều dài bộ phận.

Bản remix này dành cho cộng đồng Recreator 3D, nên hãy in bằng PET1 nếu có thể đúng chất của dân chơi hệ tái chế, tuy nhiên dùng PLA vẫn hoàn toàn ổn nếu bạn muốn.

Lắp ráp:

BƯỚC 1: Lắp khung đế Recreator Mk5, hoàn thiện cho đến phần lắp các bộ phận phía trên máy.

BƯỚC 2: Lắp đế cuốn sợi vào thanh nhôm định hình 2040 bằng T-nut và ốc M5. Đẩy đế về phía bên trái máy Mk5 trước khi siết chặt vít.

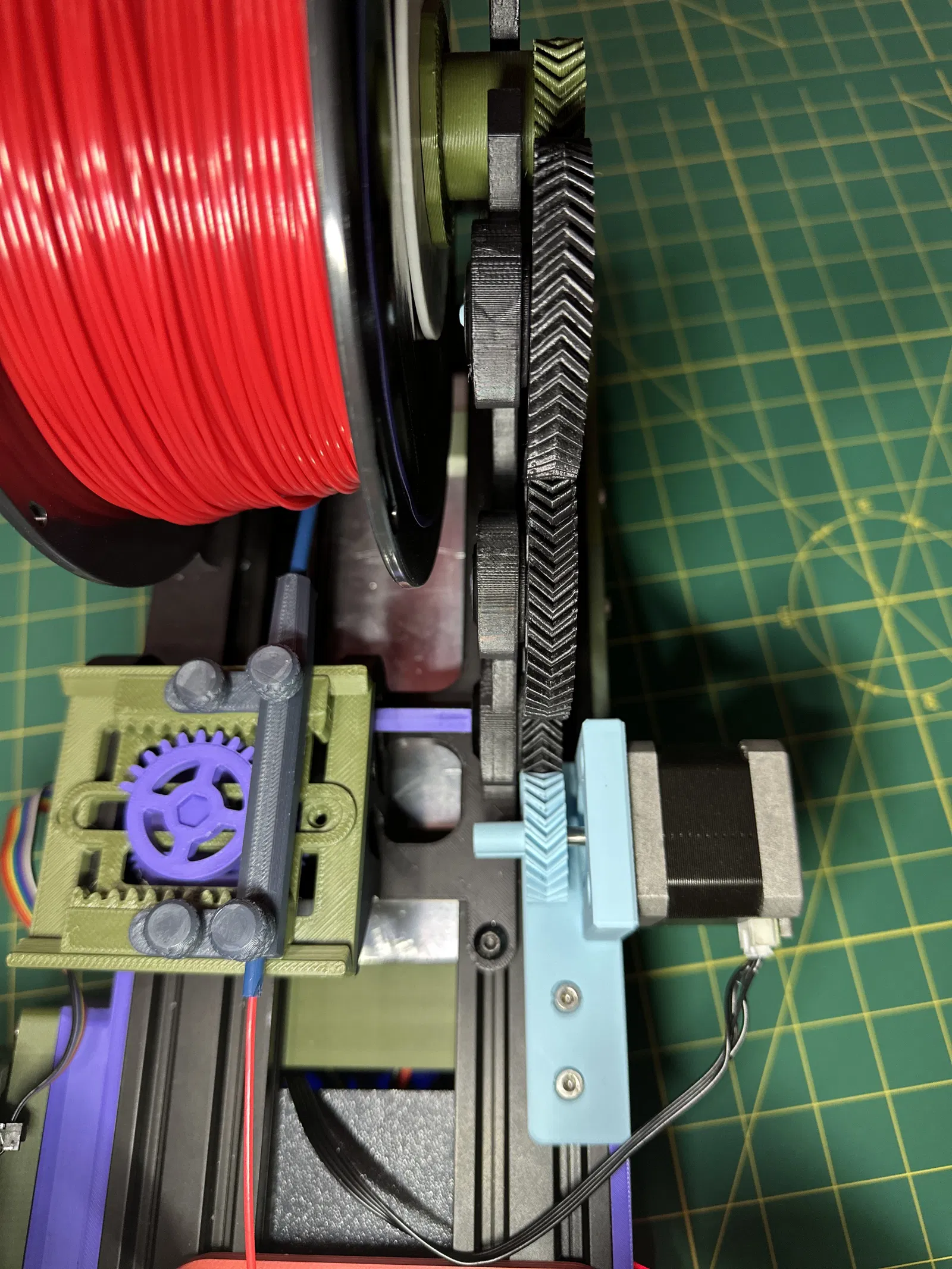

BƯỚC 3: Lắp giá đỡ motor vào rãnh ngoài cùng của thanh 2040 về phía sau đế Mk5 bằng T-nut, cứ để lỏng một chút. Gắn motor vào giá đỡ. Sau đó nhấn bộ chuyển đổi trục truyền động vào một trong các bánh răng nhỏ, chú ý hướng răng của bánh răng. Tham khảo hình ảnh để biết hướng lắp chính xác.

BƯỚC 4: Lắp Trục bánh răng vít (WGAP1) vào bánh răng nhỏ còn lại, chú ý hướng răng. Đặt bánh răng vào vị trí trên đế cuốn và khớp răng với bánh răng truyền động. Đặt bánh xe POM lên trục WGAP1 rồi nhấn vào vị trí trên đế. Các khớp lắp nên vừa vặn, không quá khó tháo.

BƯỚC 6: Cẩn thận lắp Trục bánh răng vít 2 (WGAP2) qua cơ cấu cuốn từ phía đối diện vào cuối trục WGAP1. Chỉ có một hướng lắp duy nhất, thường không cần dùng keo dán sắt nhưng nếu quá lỏng bạn có thể cân nhắc. Hãy đợi đến khi lắp xong hoàn chỉnh và chạy thử rồi mới quyết định dán.

BƯỚC 7: Trượt bánh răng vít (worm gear) qua WGAP2 và để sang một bên.

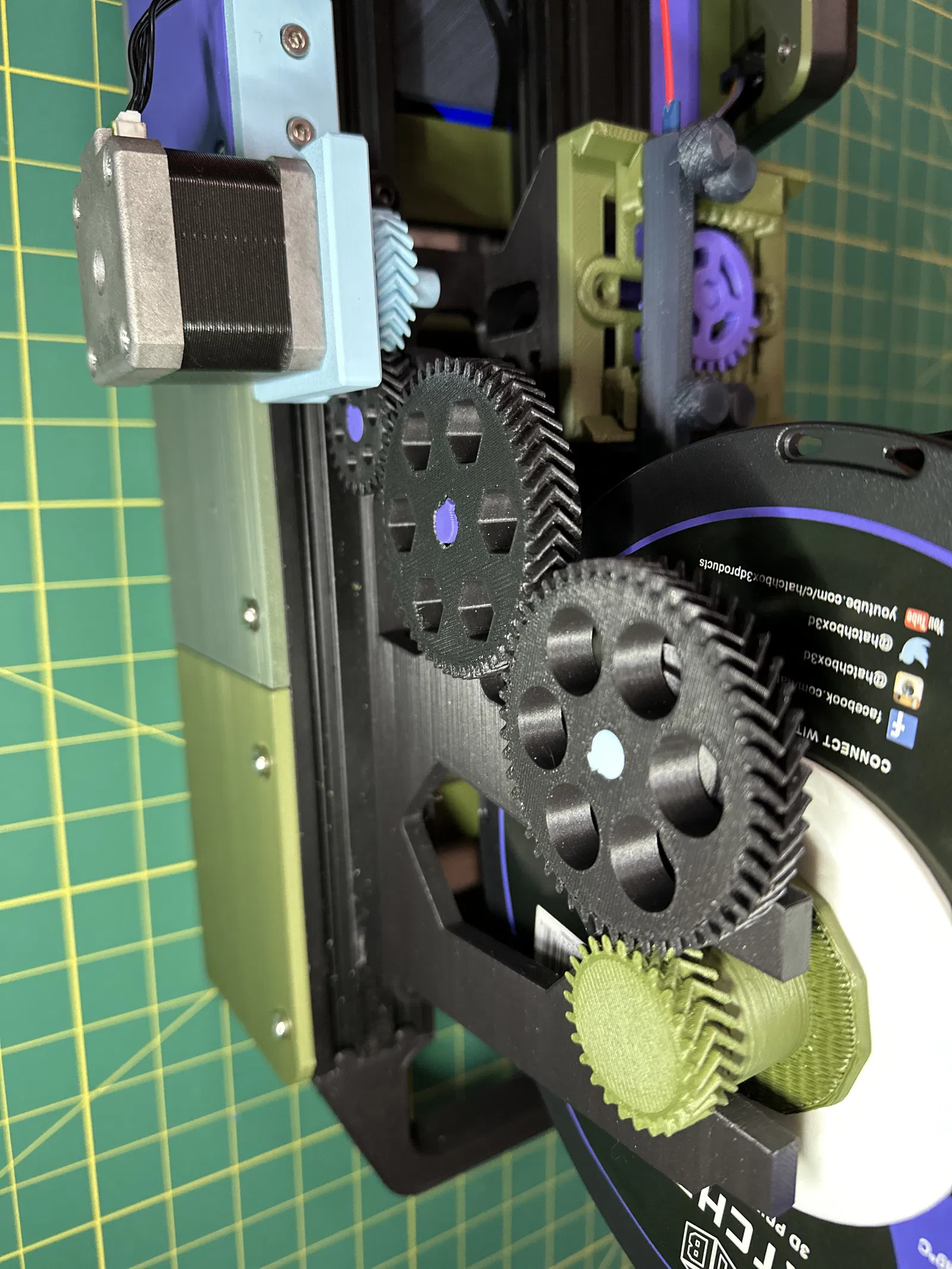

BƯỚC 4 (tiếp theo): Nhấn trục của bánh răng lớn thứ hai vào, đảm bảo đúng hướng răng xương cá. Đặt bánh răng vào vị trí và khớp với bánh răng nhỏ. Lắp bánh xe POM vào trục và lỗ trên đế.

BƯỚC 8: Nhấn Trục bánh răng vít 3 (WGAP3) vào bánh xe POM và đặt cụm này vào lỗ bên trái đế. Căn chỉnh các mặt của trục lục giác rồi trượt bánh răng vít qua. Tùy độ chính xác của máy in, khớp này có thể đã đủ chặt, nếu máy bạn cực kỳ chuẩn xác, có thể cần một chút keo.

BƯỚC 9: Lắp hai bánh xe POM vào lỗ dọc trên đế. Gắn trục bánh răng nghiêng vào phần trục khóa, đặt cụm này vào bánh xe POM và căn chỉnh bánh răng vít cho khớp với bánh răng nghiêng. Sau bước này bạn có thể dán cố định bánh răng vít vào trục nếu cần, cẩn thận đừng để keo dính vào ren bánh răng.

BƯỚC 10: Lắp đường ray dẫn sợi (nếu dùng ốc M3 và ren cấy, hãy lắp ren trước). Trượt bánh răng thanh răng (rack gear) vào đường ray. Căn chỉnh lỗ ở giữa đường ray và khe trên thanh răng với trục lục giác của bánh răng nghiêng, sau đó đặt lên đế. Nếu dùng ốc, hãy siết chặt. ĐẦU ỐC PHẢI BẰNG HOẶC THẤP HƠN BỀ MẶT ĐƯỜNG RAY. Nếu không, thiết bị sẽ không hoạt động.

BƯỚC 11: Sau khi lắp xong, trượt giá đỡ motor sang trái để các bánh răng khớp nhau rồi siết chặt ốc M4.

HOÀN THÀNH: Xong! Các phần còn lại lắp tương tự bản gốc. Bạn sẽ cần dùng trục cuộn và đai ốc đã sửa đổi vì loại cũ không còn vừa với thiết kế Mk5 mới này. Chúc bạn thành công, hãy đăng thành quả của mình và cho mình biết nếu gặp khó khăn nhé!
