Bộ tạo khay đựng cờ lê Gridfinity có khóa và nhãn dán

Vì không tìm được mẫu khay đựng cờ lê chuẩn Gridfinity nào ưng ý, nên mình đã dùng OpenSCAD để tự tạo ra mẫu khay này với tính năng tùy chỉnh nhãn dán. Bạn hãy làm theo các bước dưới đây để thiết lập OpenSCAD và tạo ra khay riêng cho mình nhé.

Mình đã đính kèm sẵn nhiều file mẫu chưa có nhãn, kèm theo một vài phiên bản mình đã làm cho bản thân. Trong file OpenSCAD, bạn có thể chỉnh kích thước nam châm và thêm nhãn tùy thích.

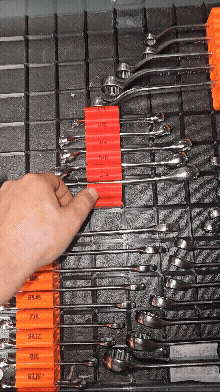

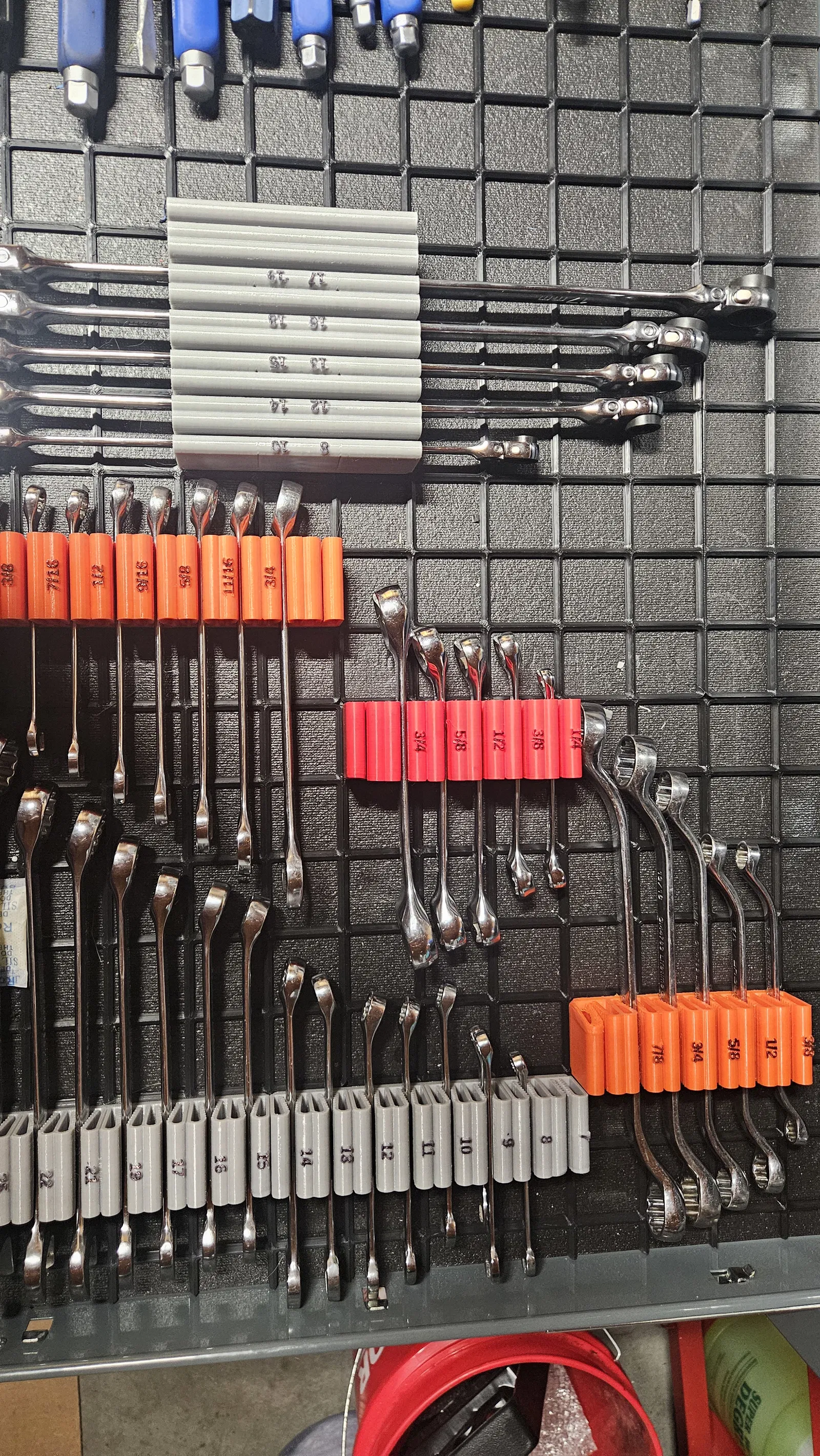

Khay này giữ cờ lê cực kỳ chắc chắn, dù là loại lớn hay nhỏ, nên bạn cứ yên tâm bỏ vào túi mà không sợ bị rơi ra ngoài khi va đập. Nó cũng có thể dùng để đựng tua vít hoặc bất cứ món đồ nào có thể gắn chặt vào được.

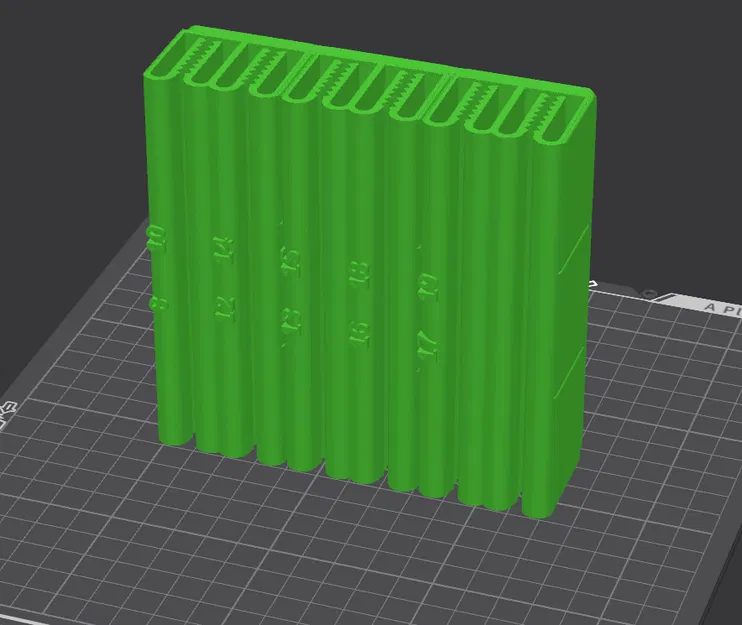

Hướng dẫn in In với đầu phun 0.4, độ phủ 15% (infill) bằng nhựa PETG. Nên dùng thêm tree supports và nhớ đặt nằm ngang khi in để đạt độ bền tối đa.

Tải xuống các file cần thiết:

Tải file gridfinity_modules.scad và gridfinity_cup_modules.scad từ kho lưu trữ GitHub của Gridfinity hoặc nguồn mà bạn thường dùng.

Lấy file STL wrench holder v2_fixed.stl và đặt nó vào thư mục làm việc của OpenSCAD, hoặc cập nhật đường dẫn trong script cho khớp.

Thiết lập:

Mở file OpenSCAD đã tải trong phần mềm OpenSCAD (khuyên dùng phiên bản 2021.01 trở lên).

Đảm bảo các câu lệnh include/use dẫn đúng tới các file module .scad đã tải.

Tùy chỉnh thông số:

Chỉnh các thông số ở đầu script như width (chiều rộng), depth (chiều sâu), height (chiều cao) và labels (nhãn) cho phù hợp với kích thước bạn muốn.

Các nhãn nên được nhập dưới dạng một mảng chuỗi, ví dụ: labels = [ "8 10", "12 14", "13 15" ];.

Render và xuất file:

Nhấn F5 để xem trước hoặc F6 để render mô hình.

Xuất file thành dạng STL để bắt đầu in 3D.
