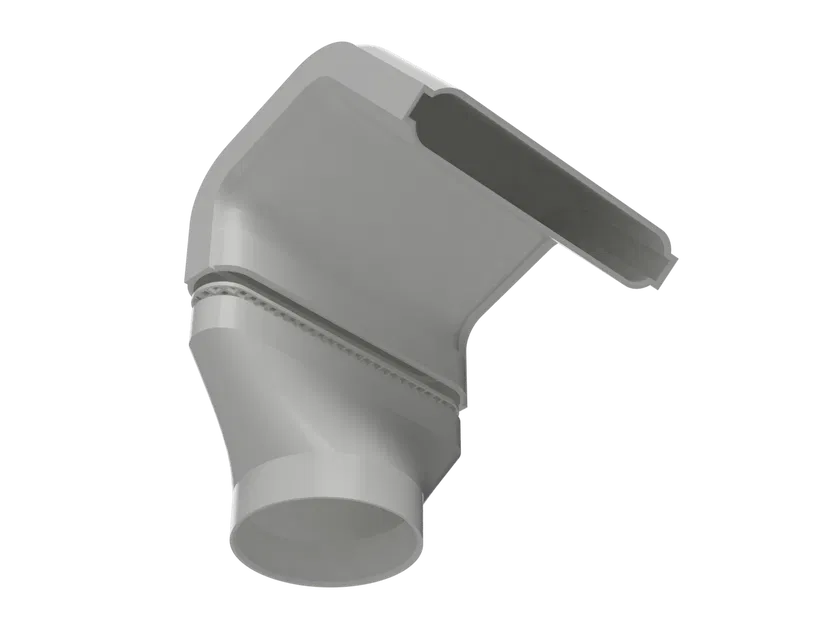

Air Duct Window Vent [r.4] - Bộ Ống Thông Gió Cửa Sổ

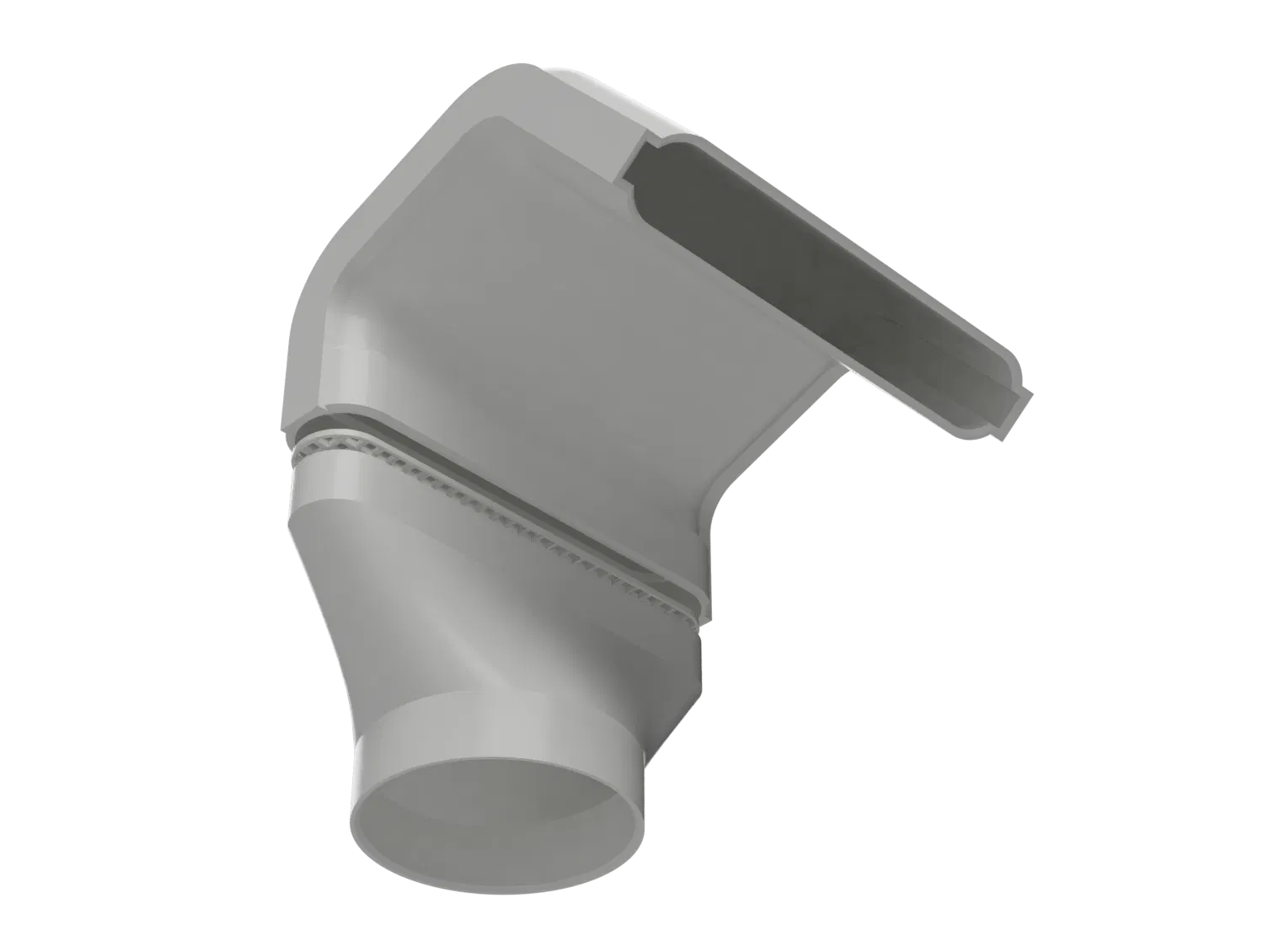

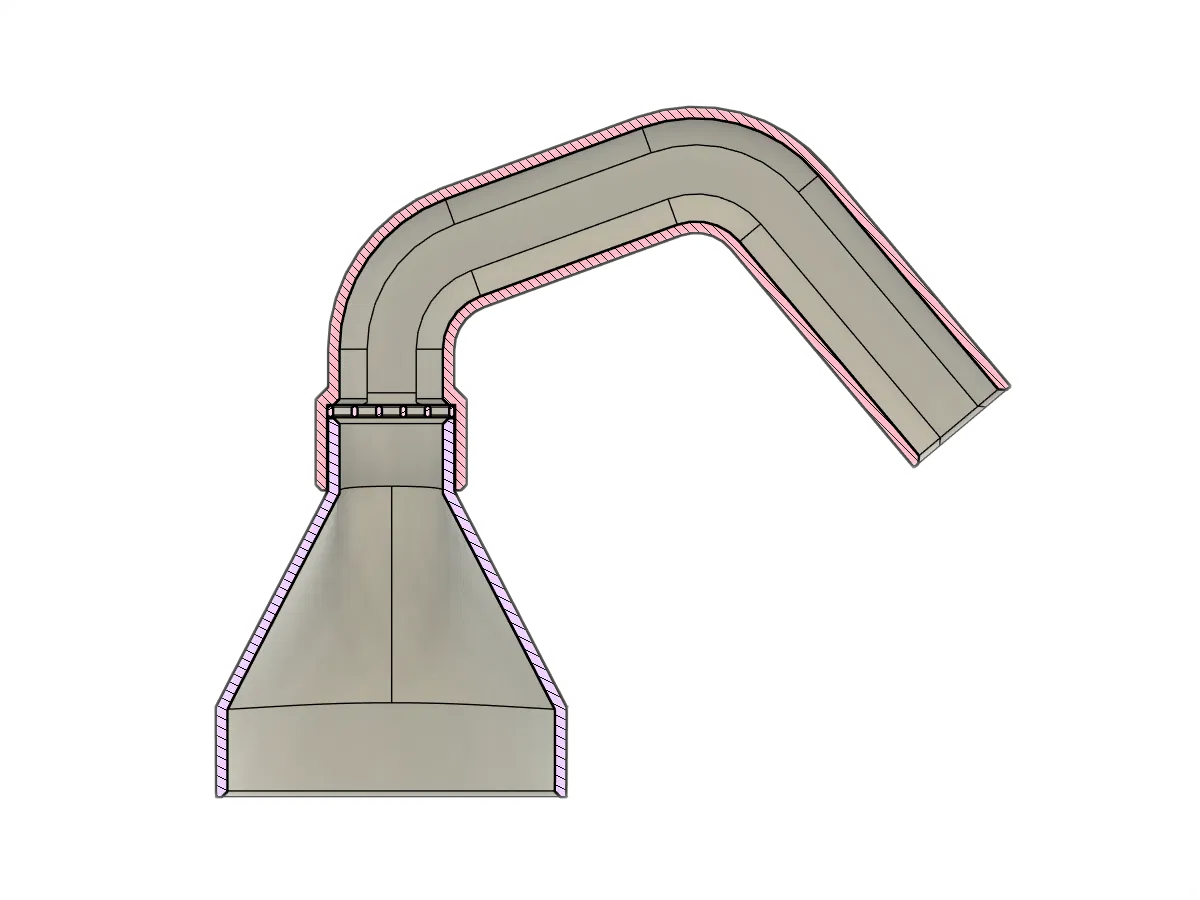

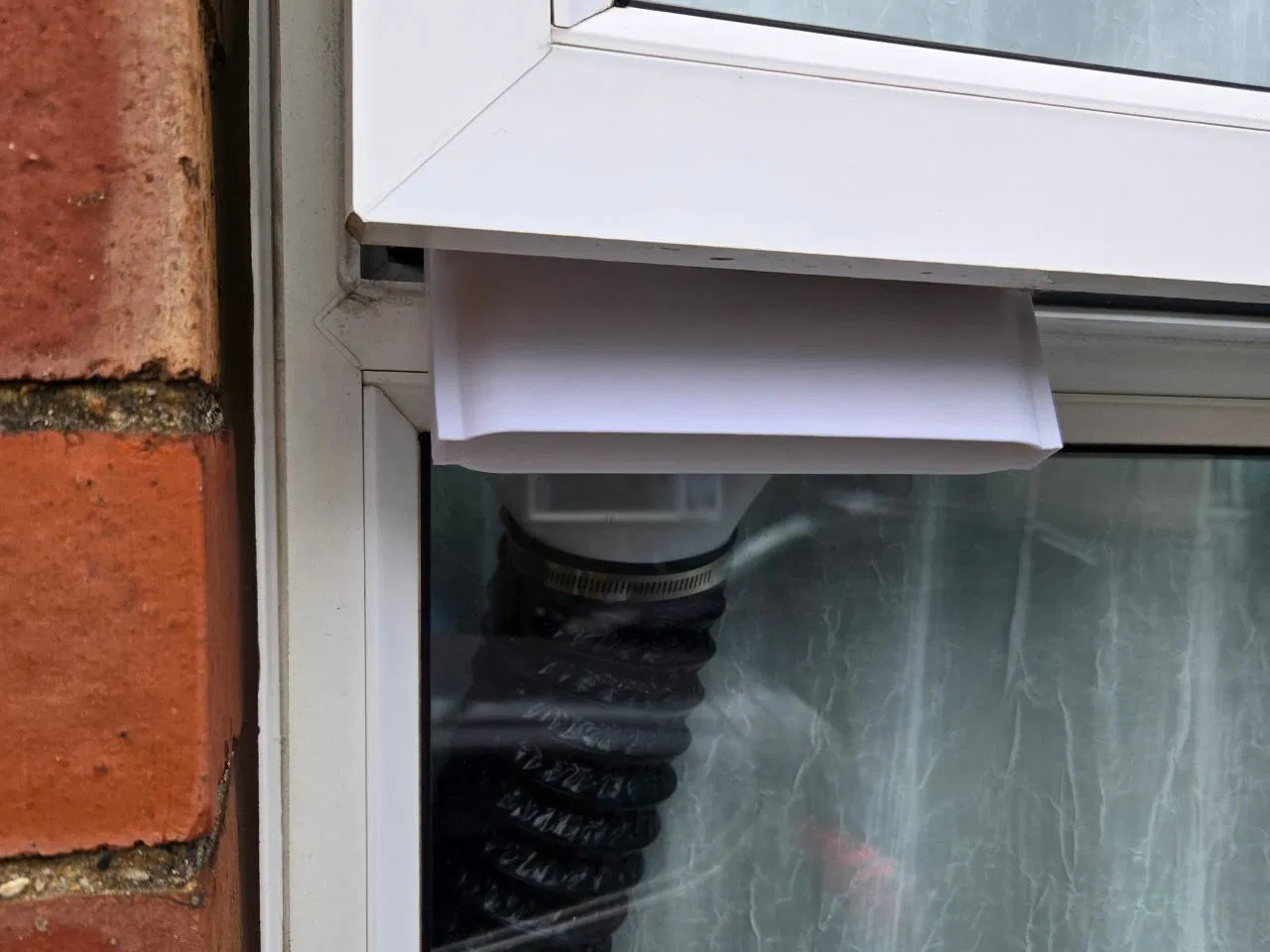

Đây là bộ phận ống thông gió để gắn vào cửa sổ kèm đầu chuyển đổi ống dẫn khí 100mm. Bạn có thể treo nó trên cửa sổ hất hoặc đặt nằm ngang trên cửa sổ thông thường. Diện tích thoát khí khoảng 62 cm², khá sát với diện tích của ống dẫn là 65 cm² (trường hợp xấu nhất), nên sẽ không làm cản trở lưu lượng gió quá nhiều. Đây là một phần trong bộ sưu tập Printer Enclosure Ventilation của mình. #### Hướng dẫn in Mẫu thiết kế được chia thành 3 phần để dễ in hơn. Phần ống thoát (đoạn uốn cong) có các cạnh phẳng giúp bám dính tốt vào bàn in, không cần hỗ trợ (support) cho toàn bộ chiều dài, tuy nhiên khuyến khích đặt một support nhỏ ở phần tròn nơi gắn vào đầu chuyển đổi (file đính kèm đã có sẵn support). Độ dung sai là 0.25mm. > CẢNH BÁO: Mình chưa trực tiếp in/thử nghiệm các phiên bản 150mm. Vui lòng tham khảo phần "makes" từ những người dùng khác đã kiểm chứng. #### Cập nhật 09/09/2025 r.4: Thêm bộ 150mm: loại 65% (vừa với bàn in MK4) và 100% (đủ diện tích ống dẫn). 05/08/2025 r.3: Thêm đầu chuyển đổi ống 150mm. 28/07/2025 r.2: Thêm file step. 08/07/2025 r.1: Thêm file stl, thay thế 3mf bằng mesh độ phân giải cao hơn. Đây là đầu chuyển đổi lớn hơn khớp với ống xả gốc. **Diện tích ống/đầu chuyển 150mm là ~175 cm². Phiên bản 65% có diện tích ~115 cm², vừa khít với bàn in MK4. Phiên bản 100% là 175 cm². Lưu ý là thông số này chưa tính đến lưới chắn hay độ cong của ống, vốn sẽ làm giảm lưu lượng khí. #### Bản vẽ (đơn vị: mm)
