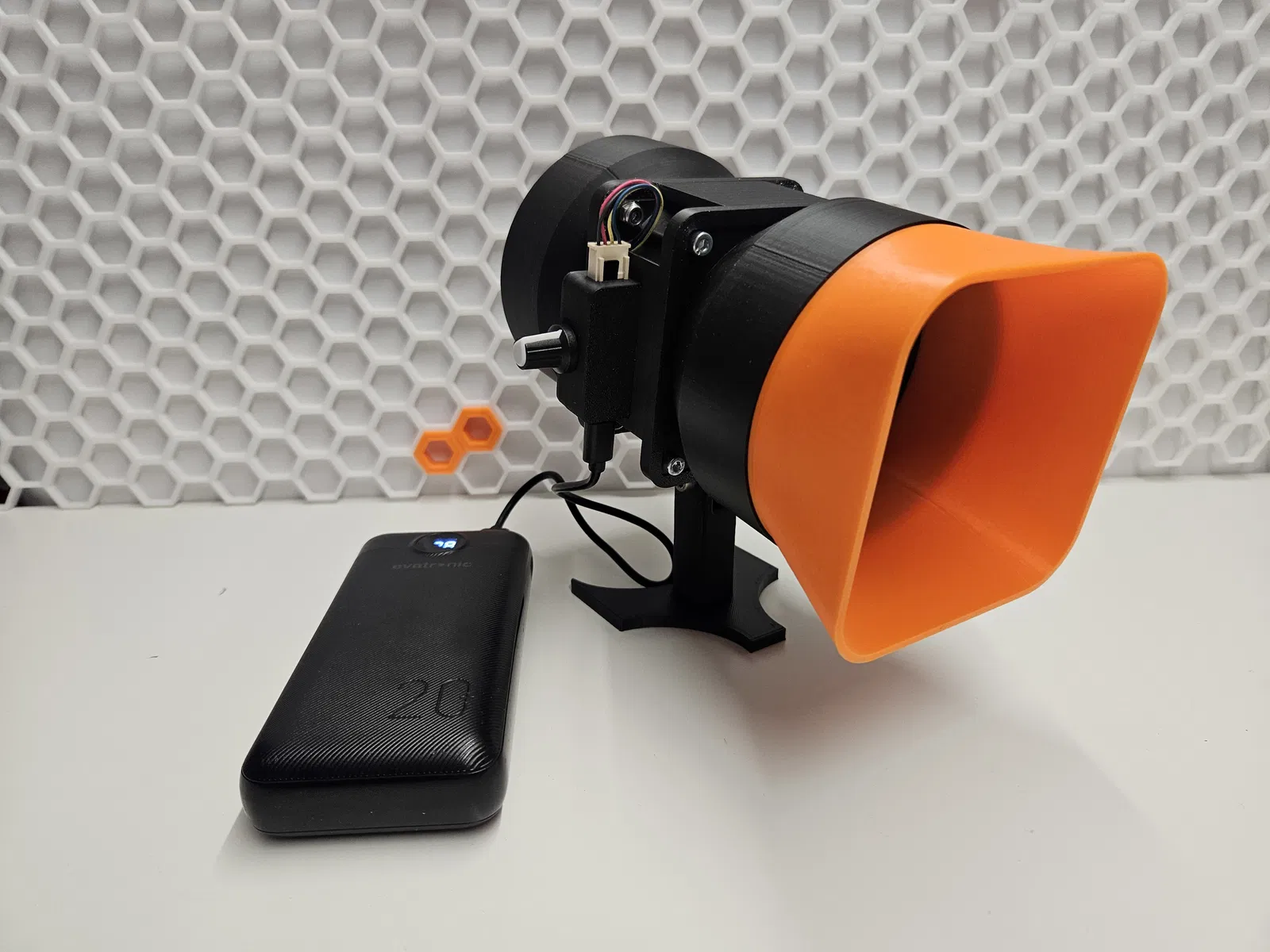

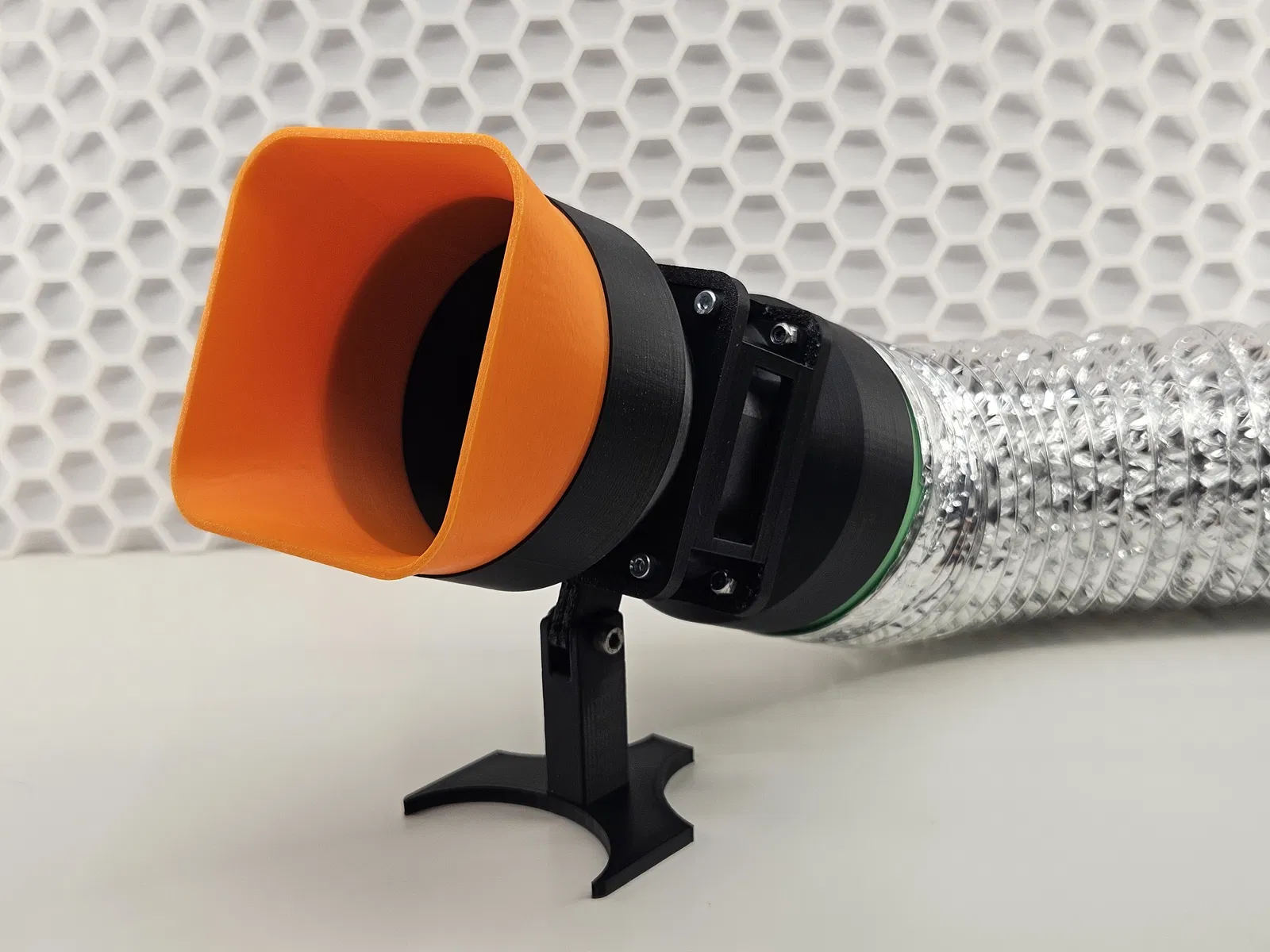

Bộ chuyển đổi quạt 80mm sang ống dẫn 100mm cho máy hút khói hàn
Tận dụng chiếc quạt 80mm của bạn để làm máy hút khói hàn hoặc quạt thông gió mạnh mẽ. Thiết kế linh hoạt cho phép gắn ống dẫn 100mm ở cả hai đầu, giúp bạn dễ dàng lắp đặt làm quạt nối ống hoặc quạt hút tùy theo nhu cầu sử dụng.
Mô tả
Đã đến lúc tận hưởng không khí trong lành!
Bạn có thể tận dụng chiếc quạt 80mm mạnh mẽ của mình để làm:

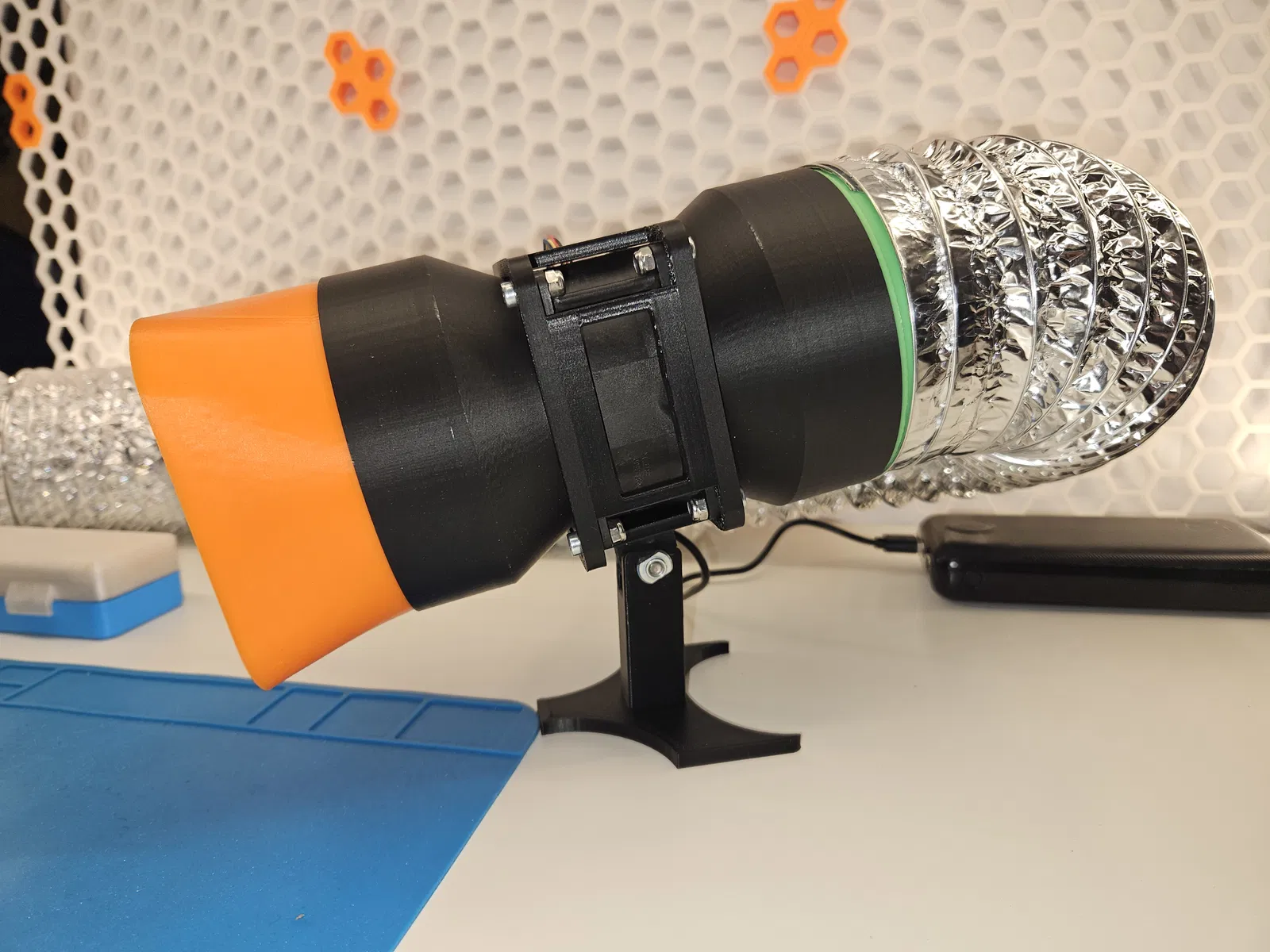

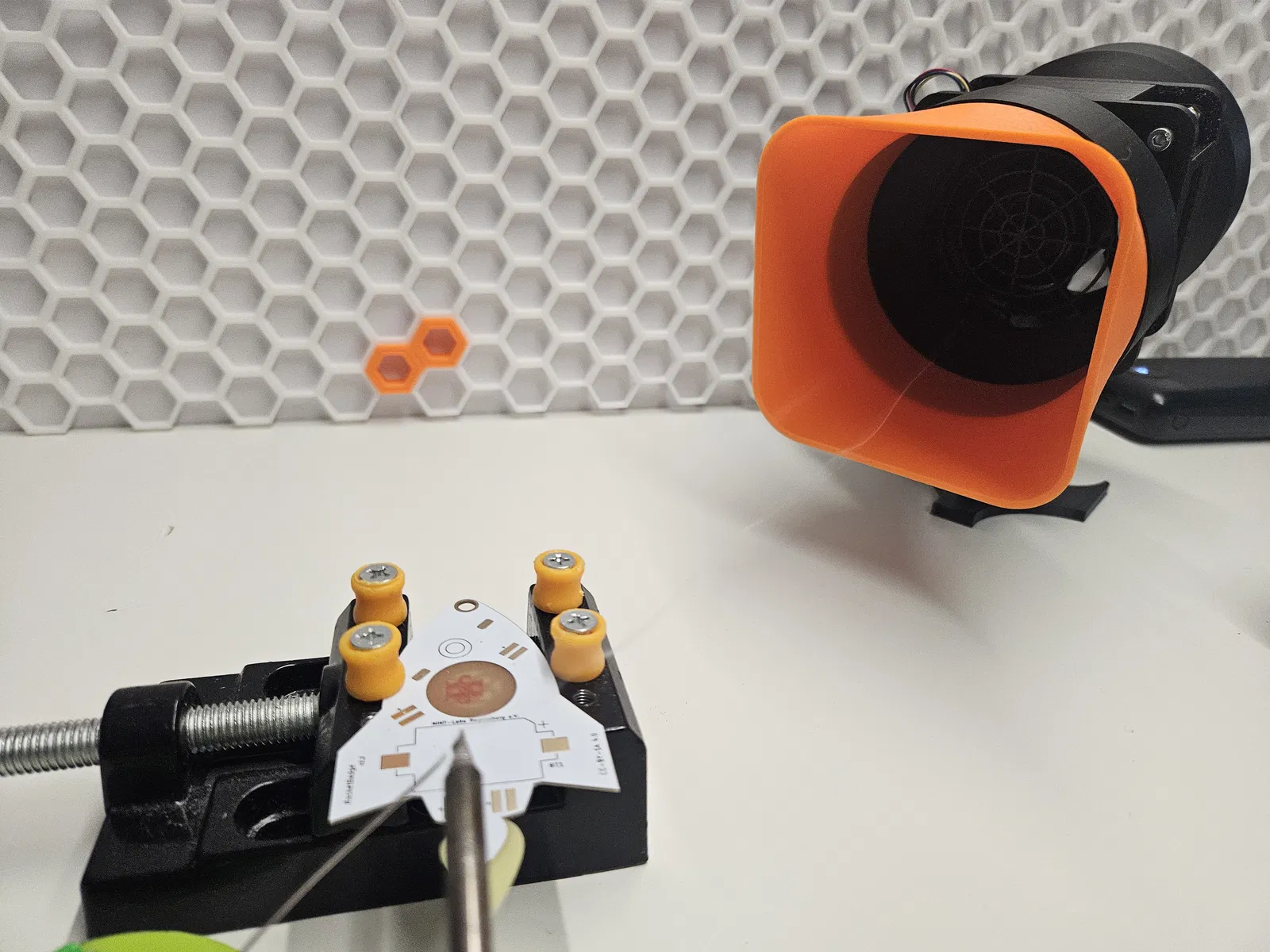

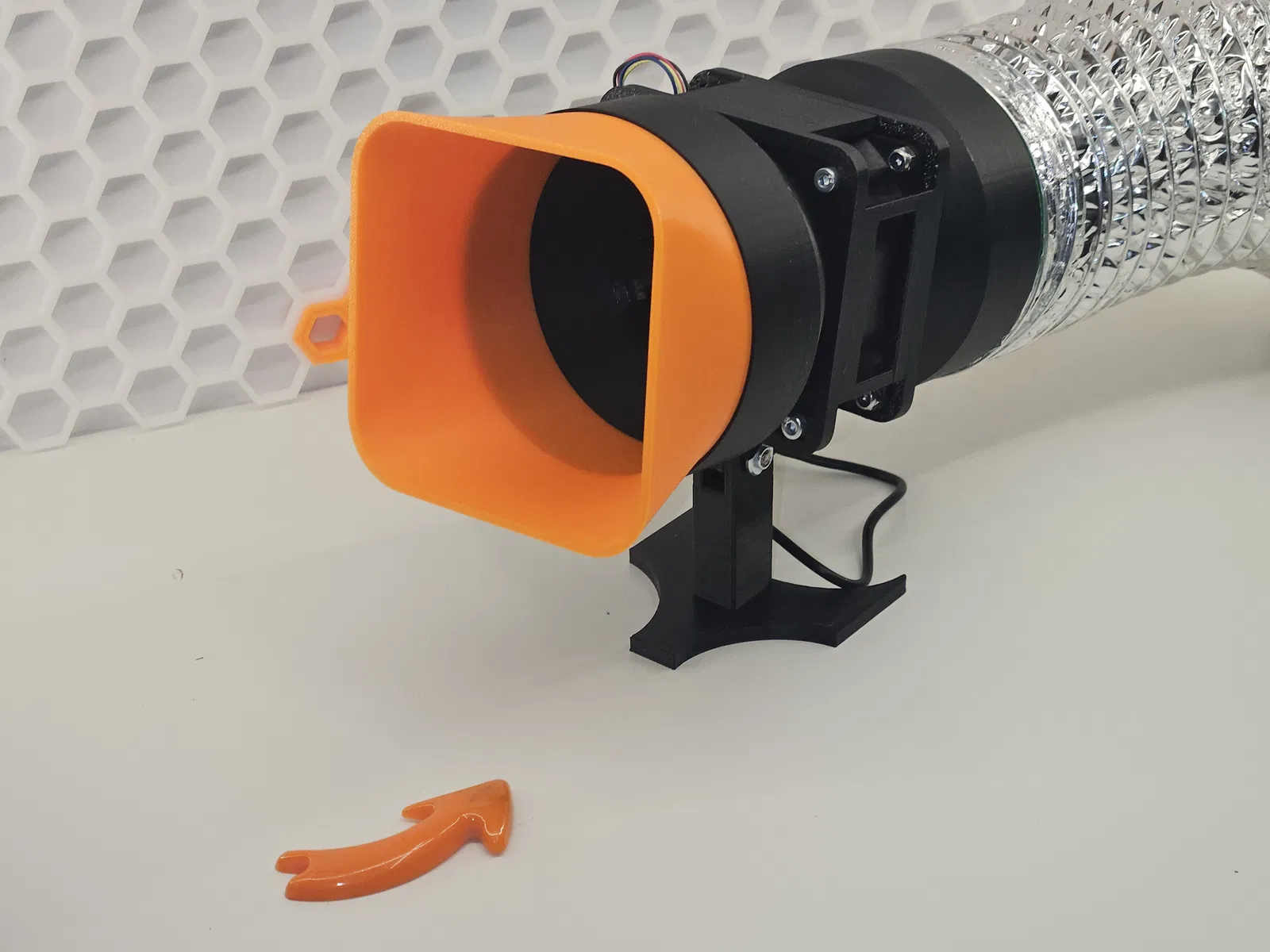

- Quạt hút khói hàn / hút khí
- Quạt nối ống (inline fan)
- Đảo chiều quạt để thổi gió tươi vào trong

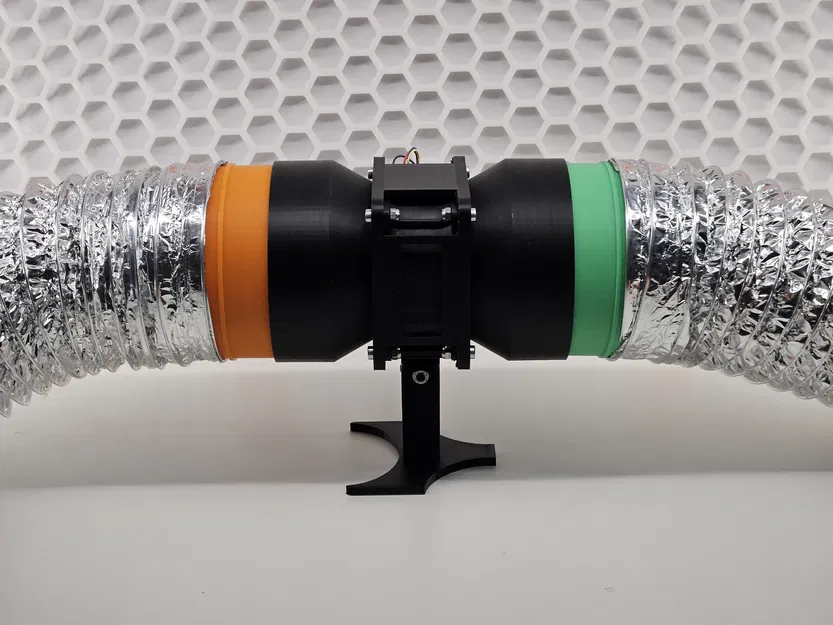

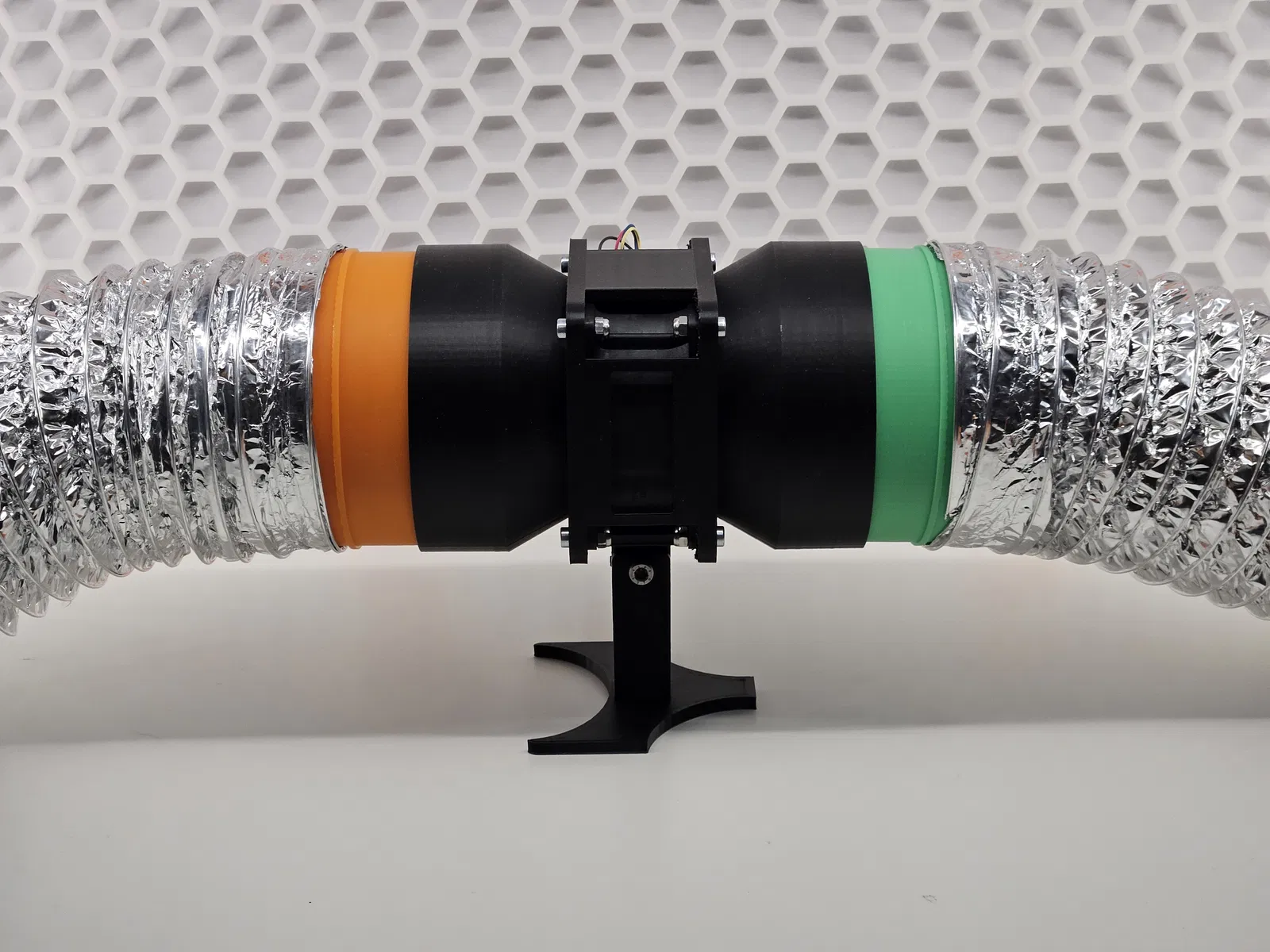

Thiết kế này cho phép bạn gắn các đầu nối ống 100mm vào cả hai bên để sử dụng như một chiếc quạt nối ống. Với mục đích này, hãy in file ConnectorTube.stl 2 lần.
In ấn:
- 5 perimeters

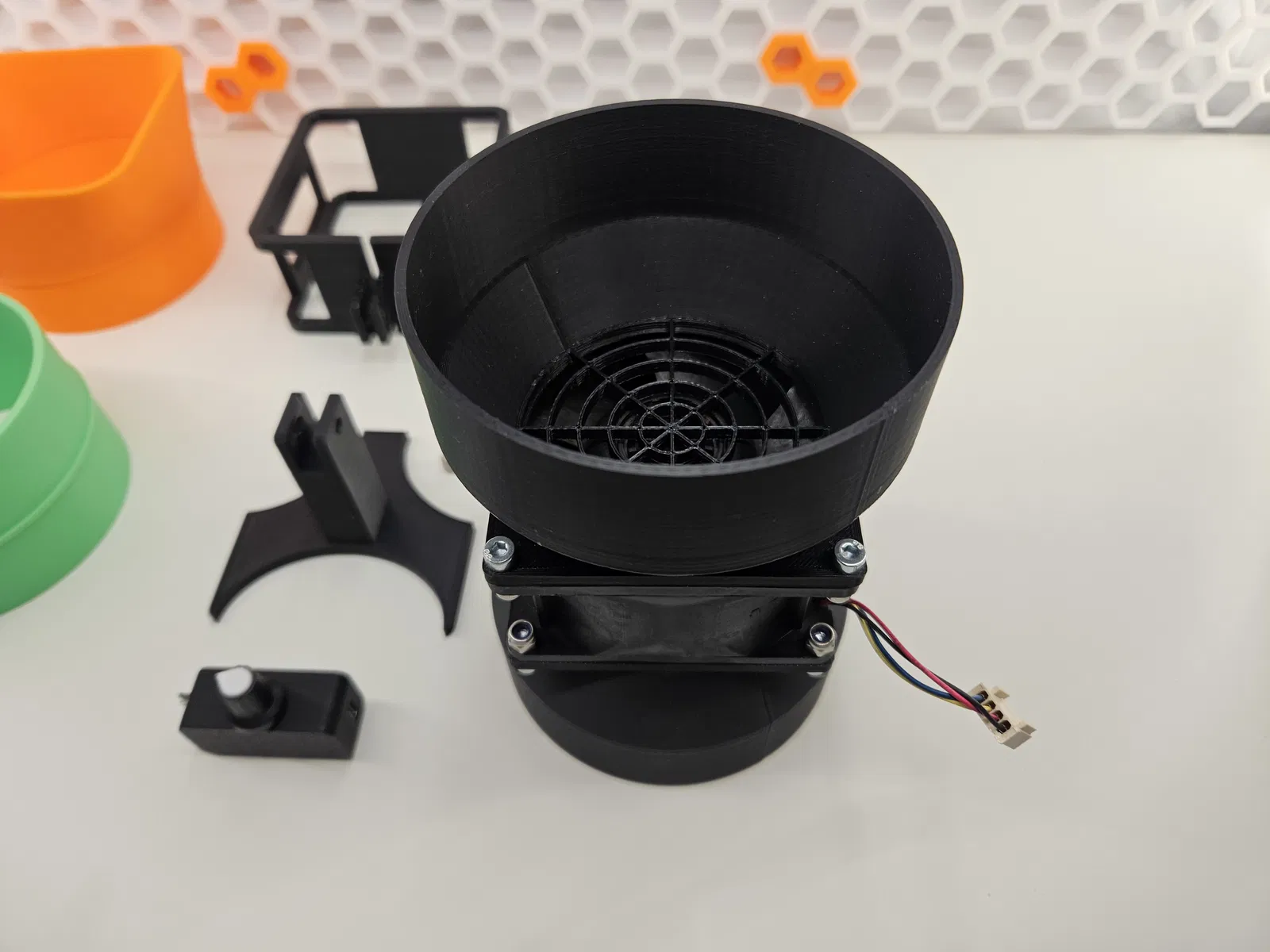

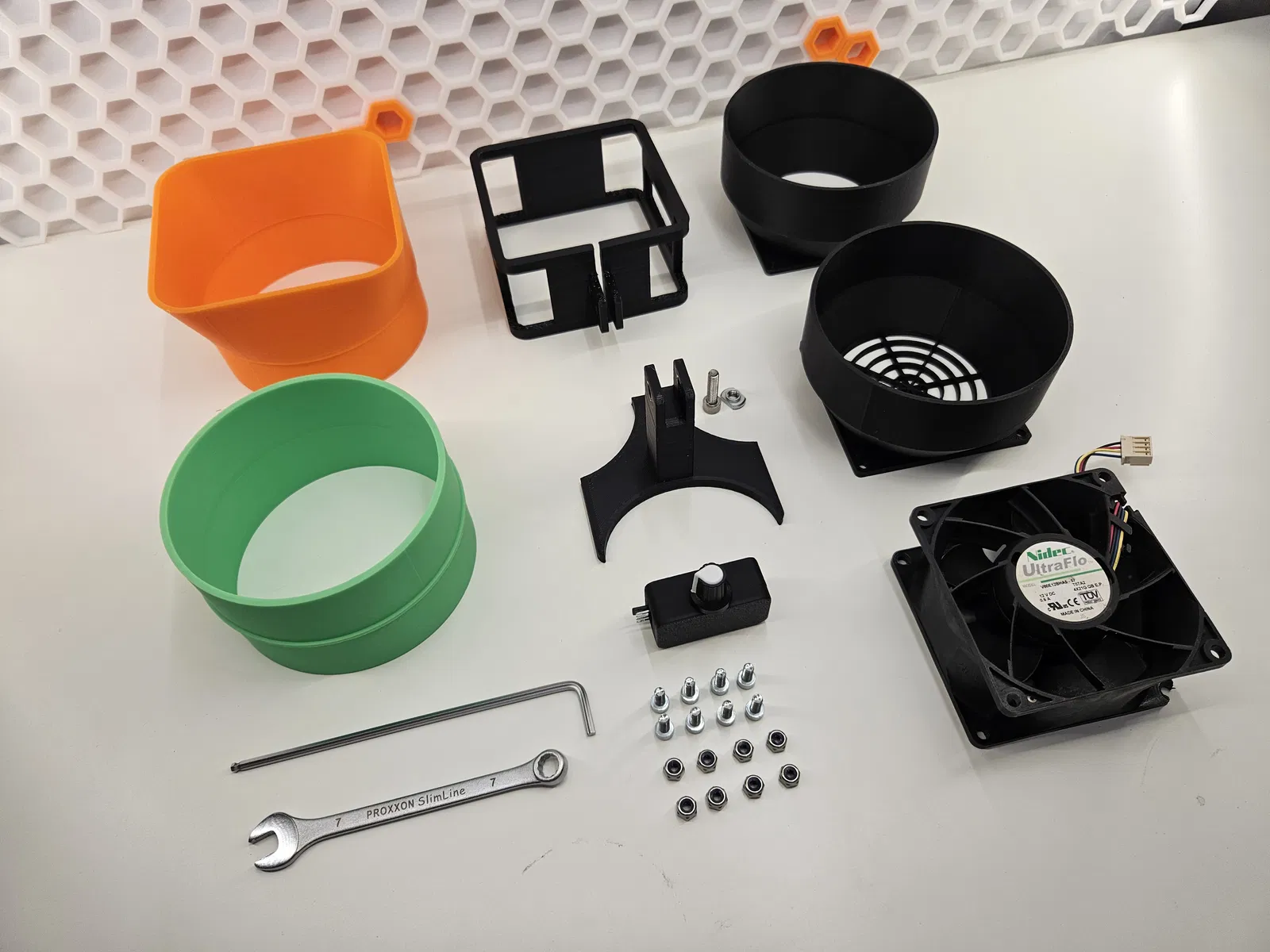

Các linh kiện cần thiết:

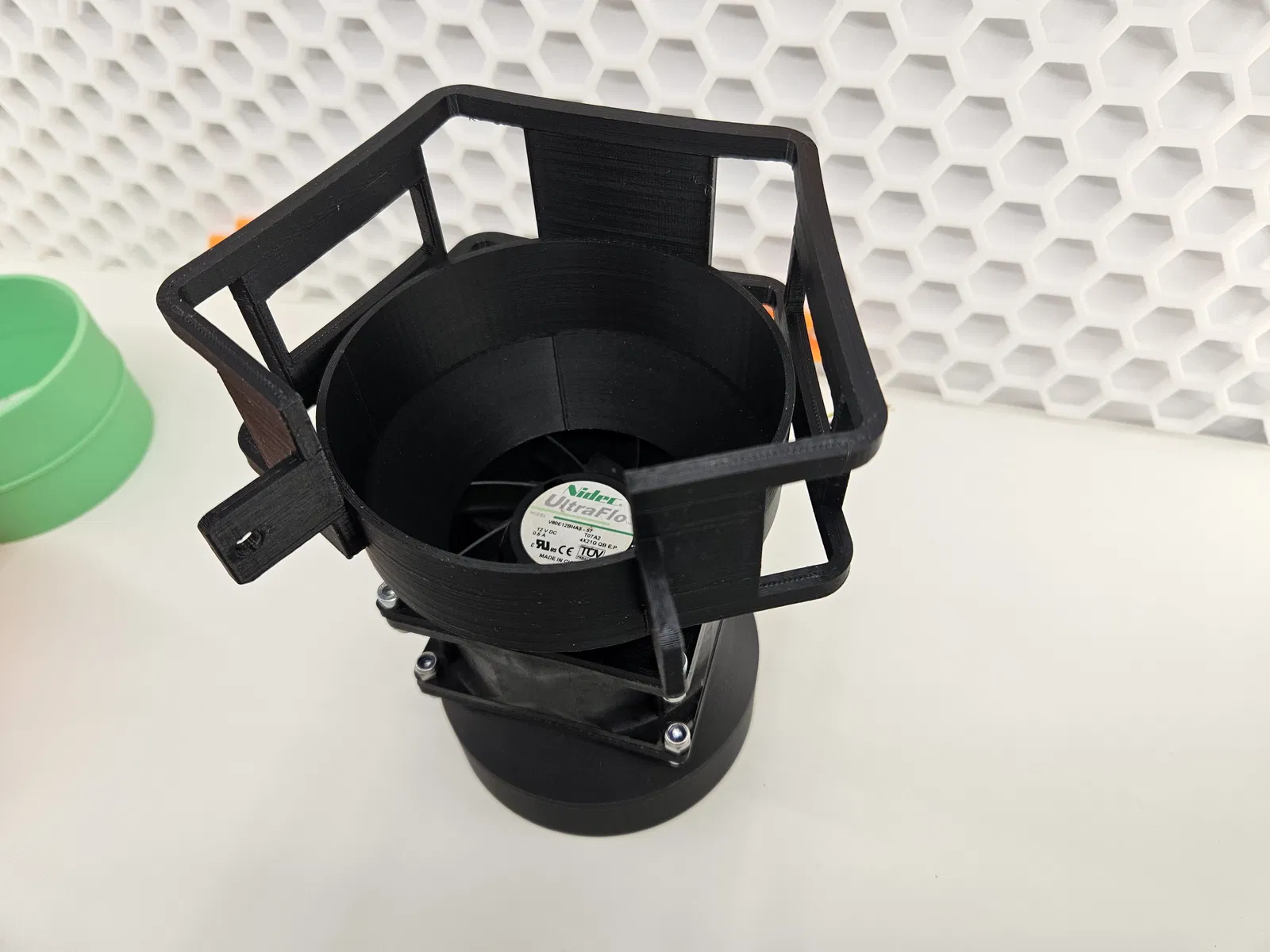

- Quạt 80x80x38mm, ví dụ như Nidec Ultraflow Fan 80mm (V80E12BHA5-57) 12V / 0.6A hoặc loại tương đương.

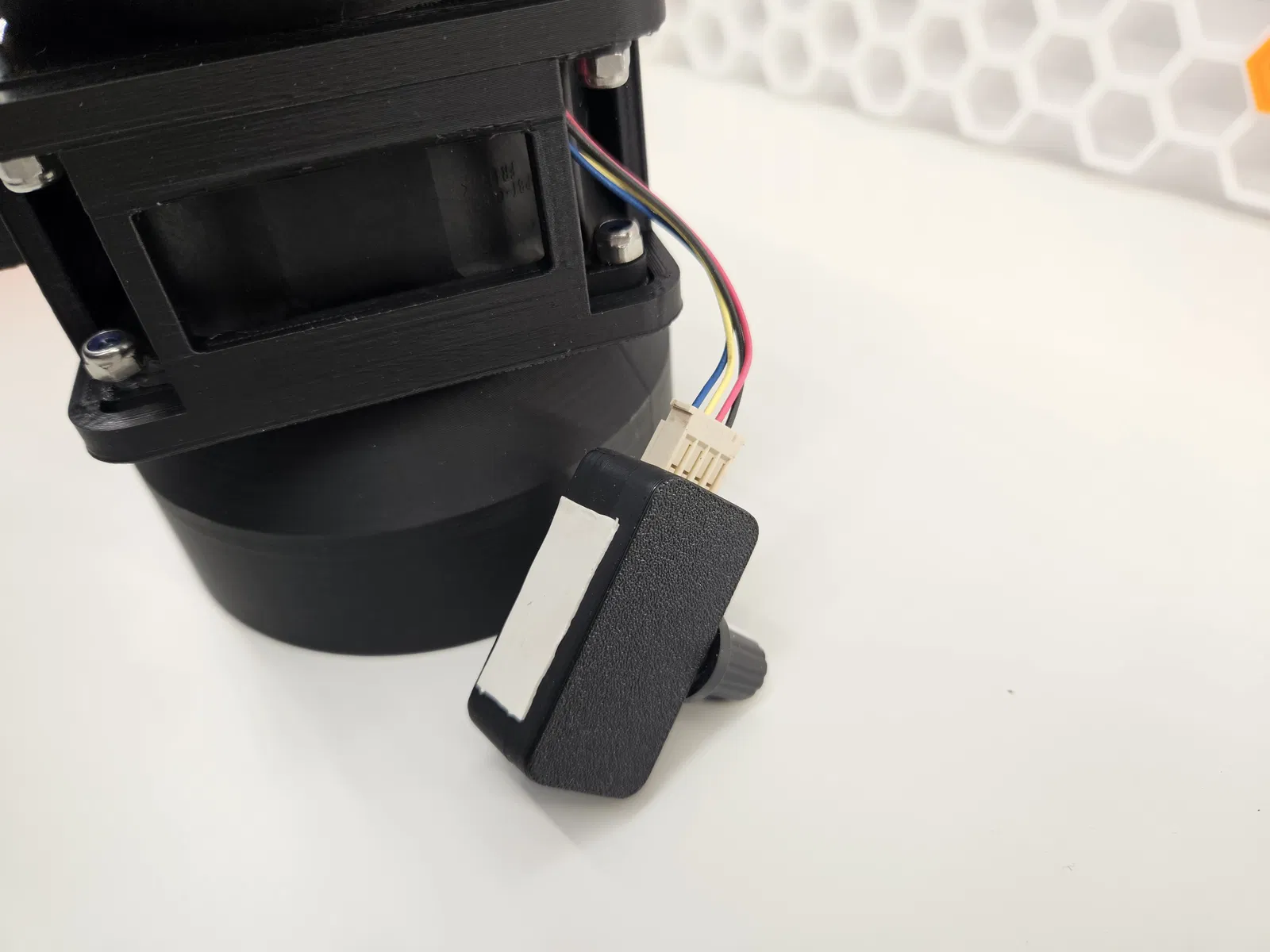

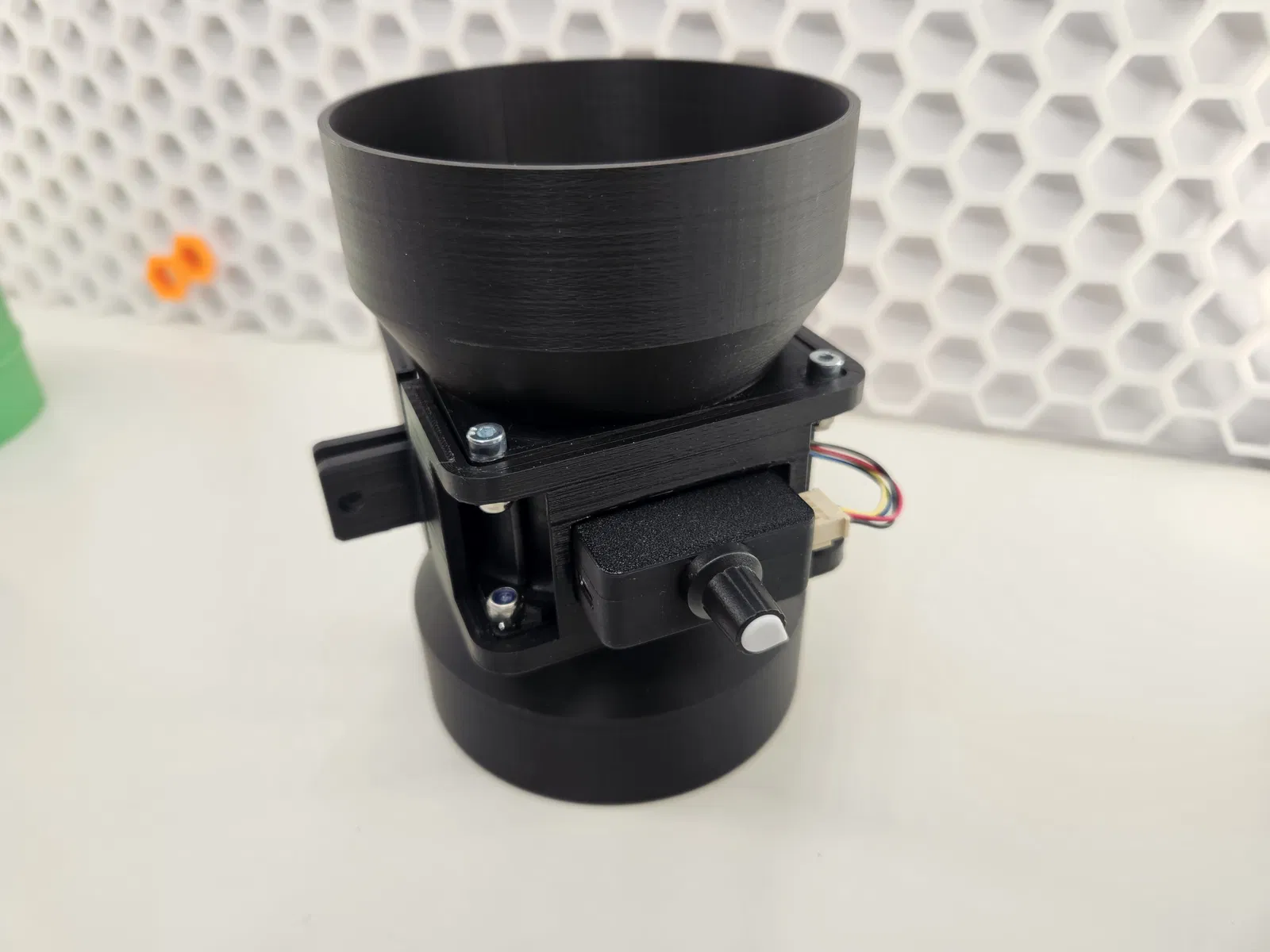

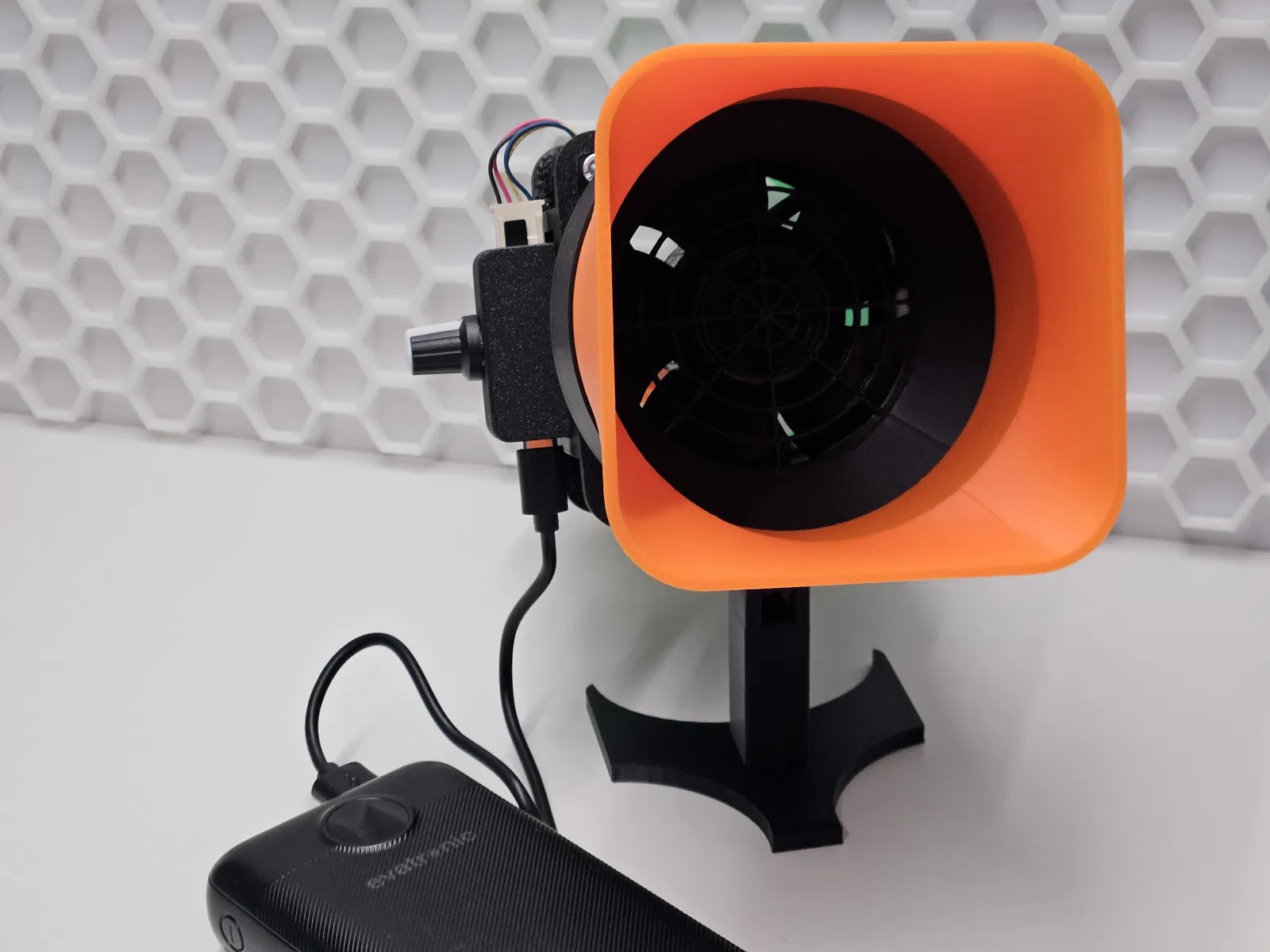

- Mạch điều khiển tốc độ quạt DC12V PWM 4-Pin cổng Type-C USB (giá trên Aliexpress khoảng 5,00 EUR).
- 20x Ốc vít M4x14 + Đai ốc
- 1x Ốc vít M5x20 + Đai ốc

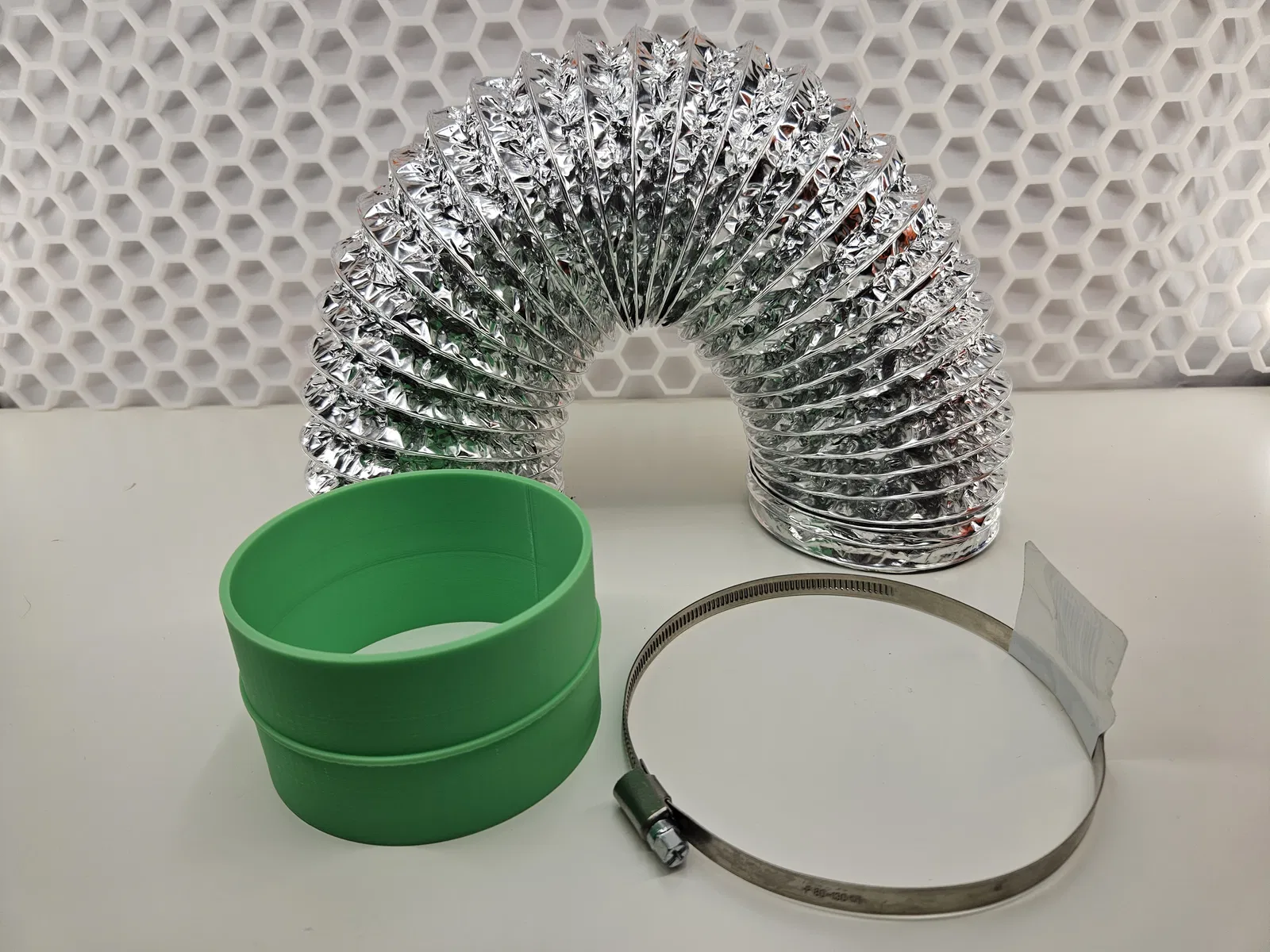

- Ống dẫn khí linh hoạt 100mm (4'') và đai siết hoặc dây rút để cố định vào đầu nối.
CẢNH BÁO: Không bao giờ chạy quạt mà không có nắp bảo vệ / tấm lưới che quạt - ngay cả khi bạn nghĩ rằng mình kiểm soát được tình hình! Lực của quạt mạnh hơn bạn tưởng nhiều đấy… tin tôi đi…
Miễn trừ trách nhiệm:
Vui lòng kiểm tra tài liệu kỹ thuật của quạt / bộ điều khiển tốc độ trước khi kết nối. Tôi không chịu trách nhiệm cho bất kỳ thiệt hại hoặc thương tích nào xảy ra. Việc lắp ráp và sử dụng là tùy thuộc vào rủi ro của riêng bạn. Các sản phẩm và trang web được dẫn link chỉ mang tính chất tham khảo, tôi không nhận bất kỳ khoản phí nào từ phía nhà sản xuất.
