Bộ đế giữ đầu tuýp Socket - Hệ Gridfinity

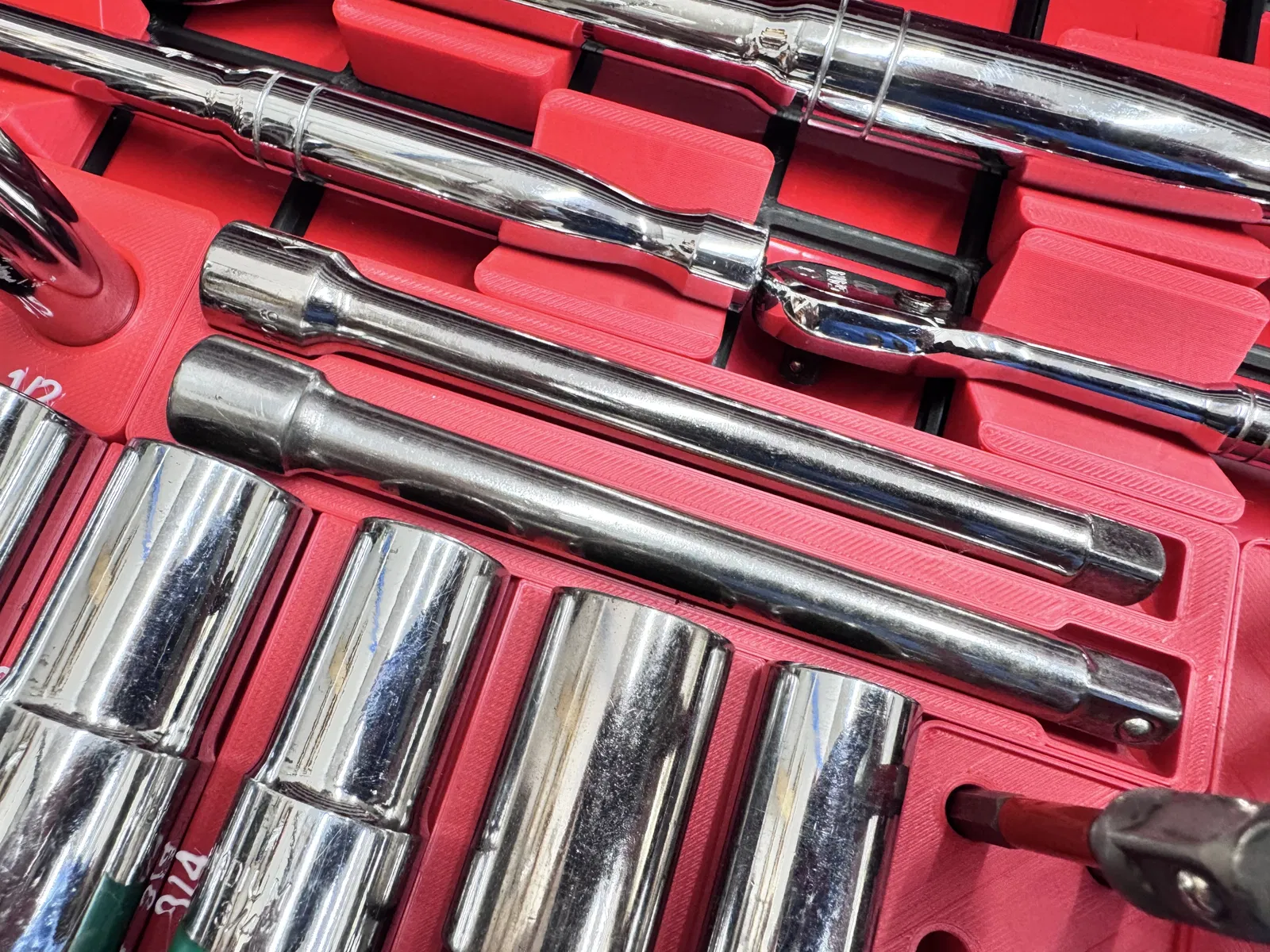

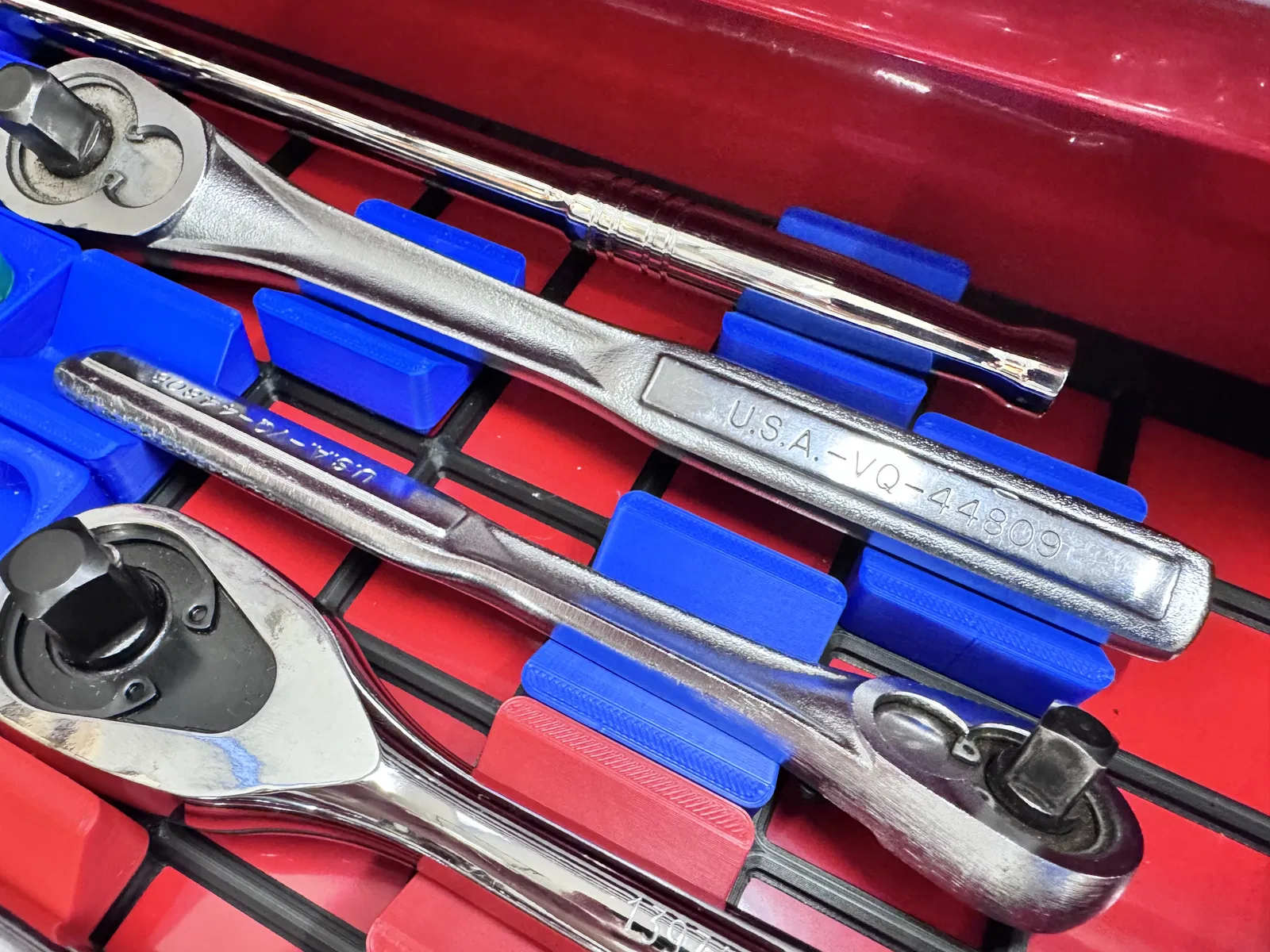

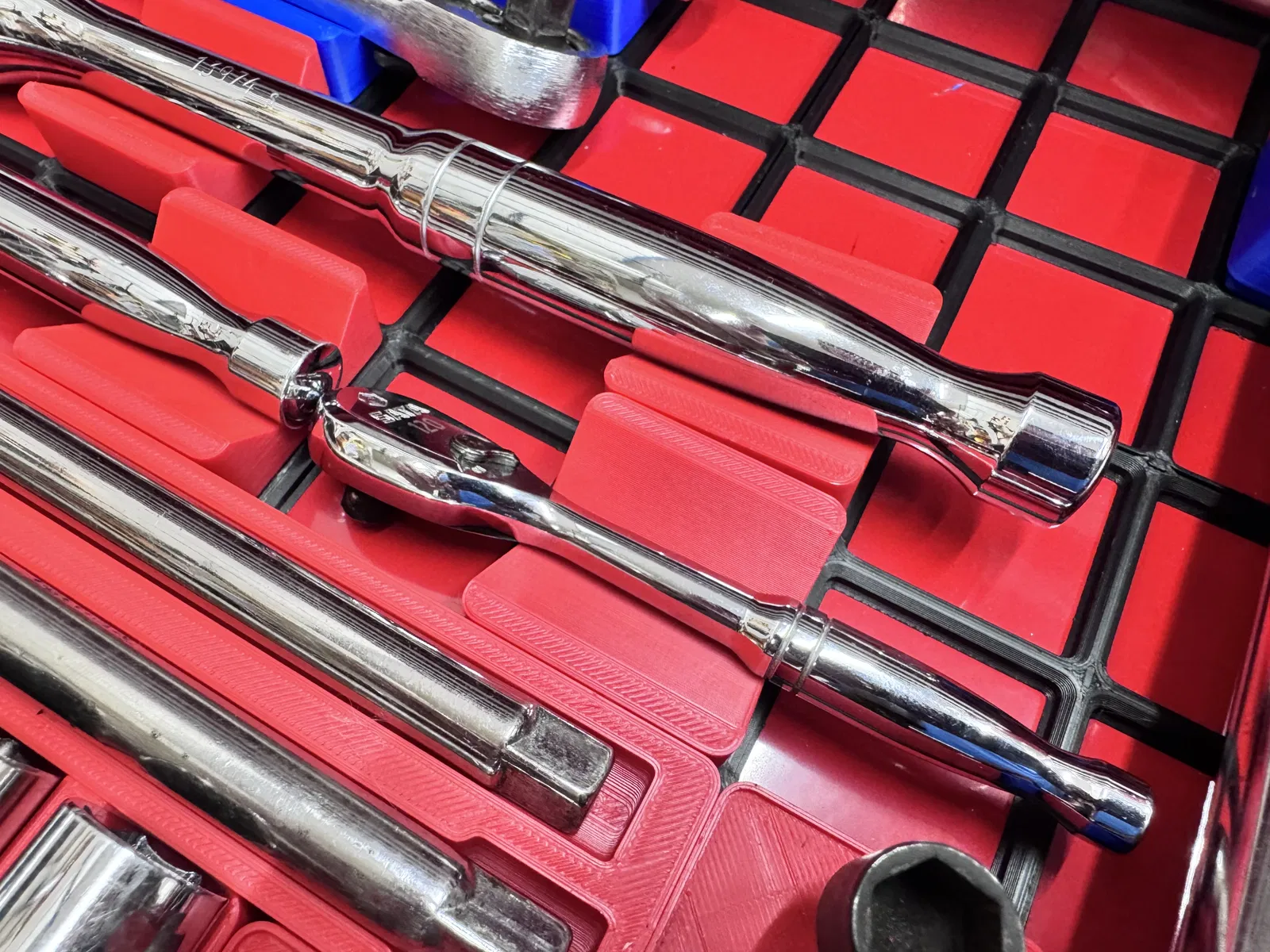

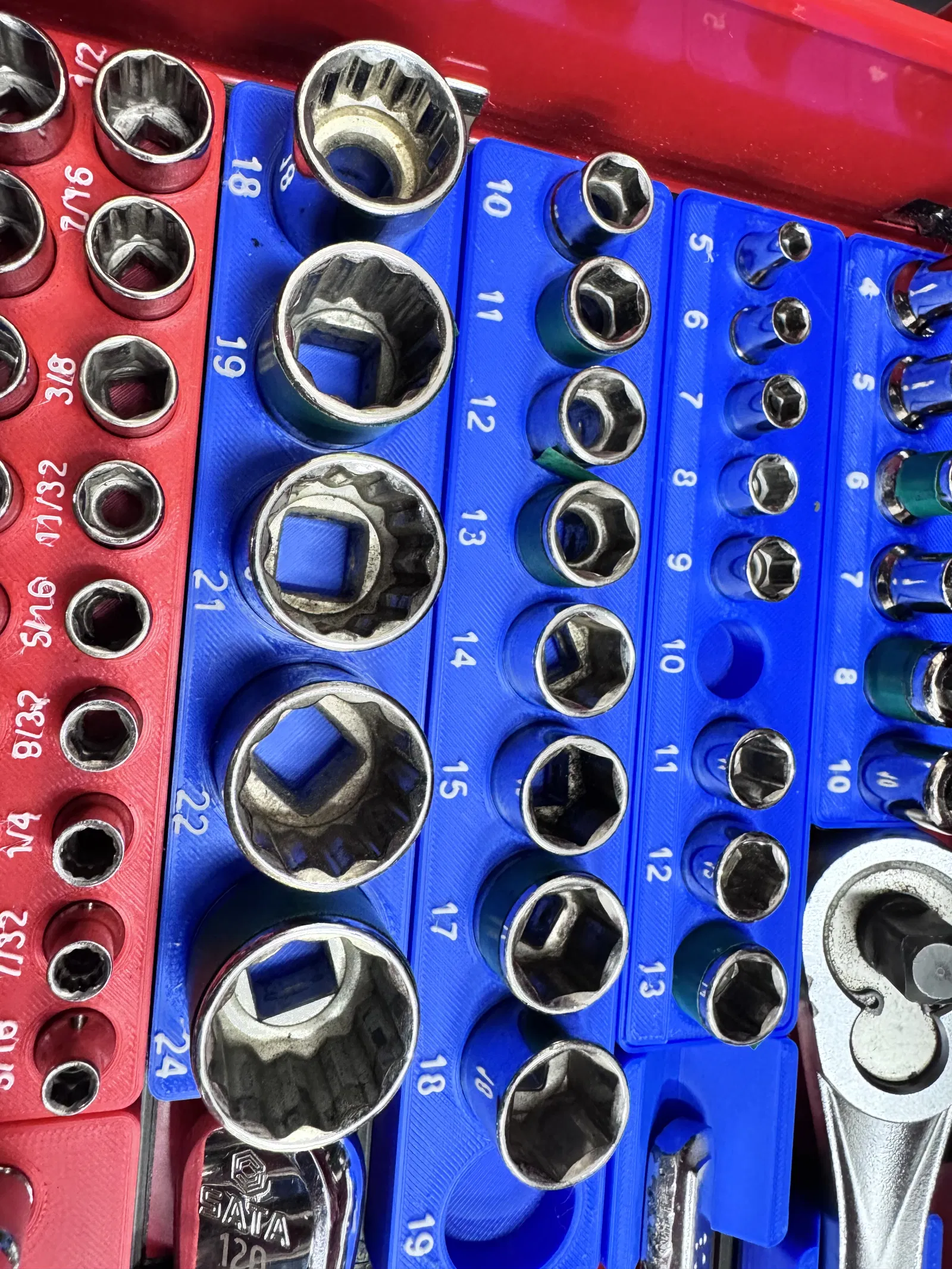

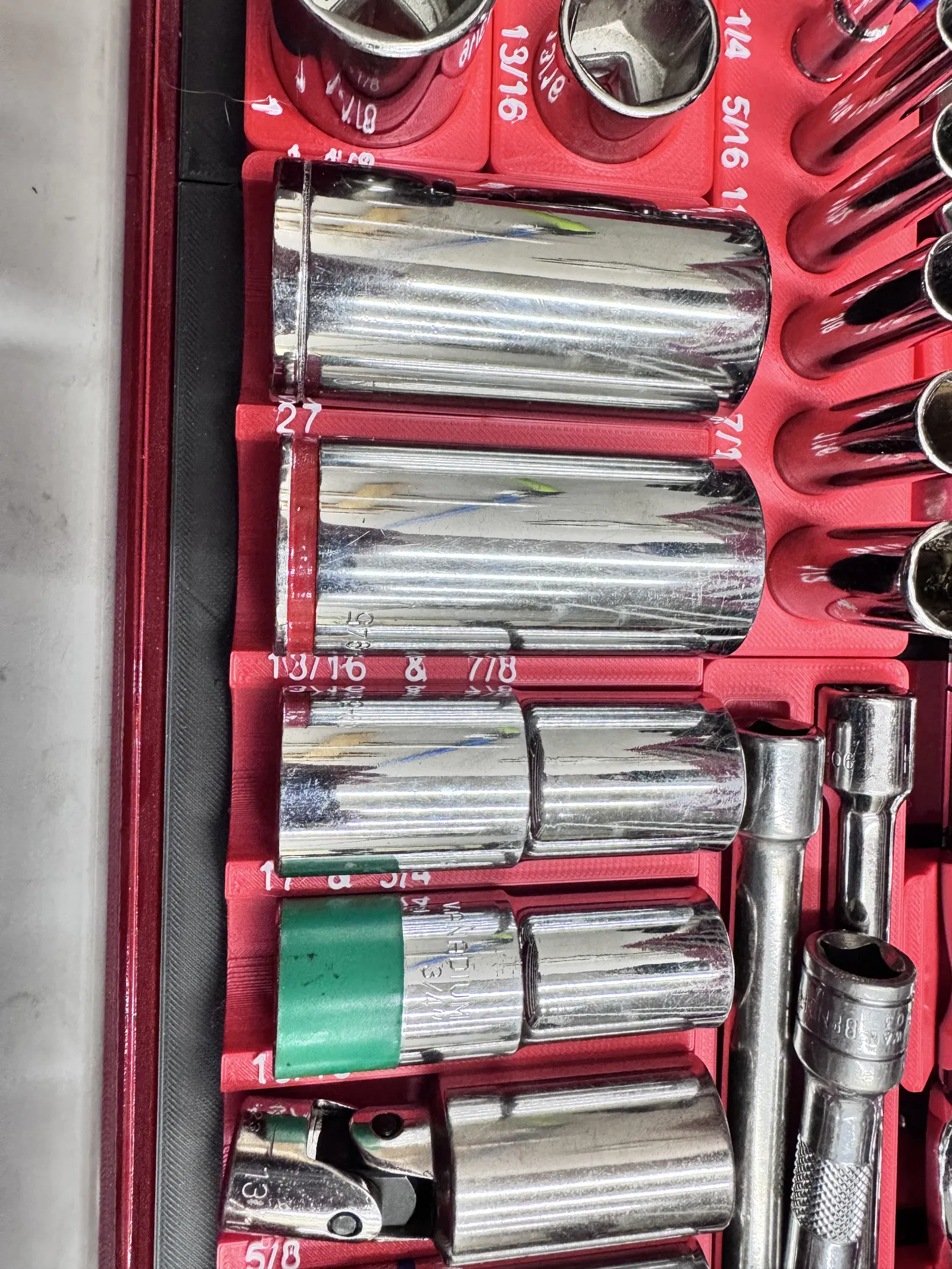

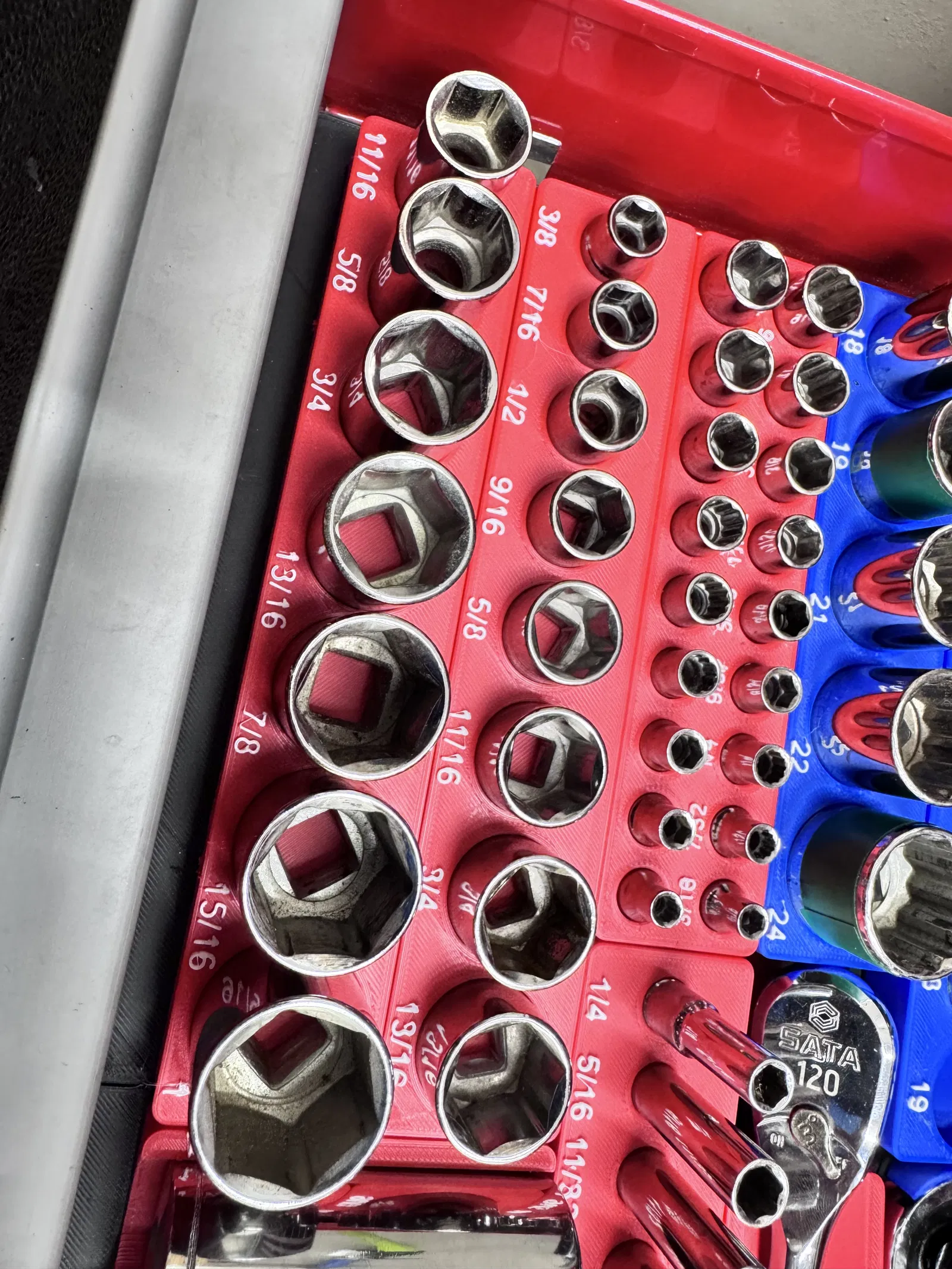

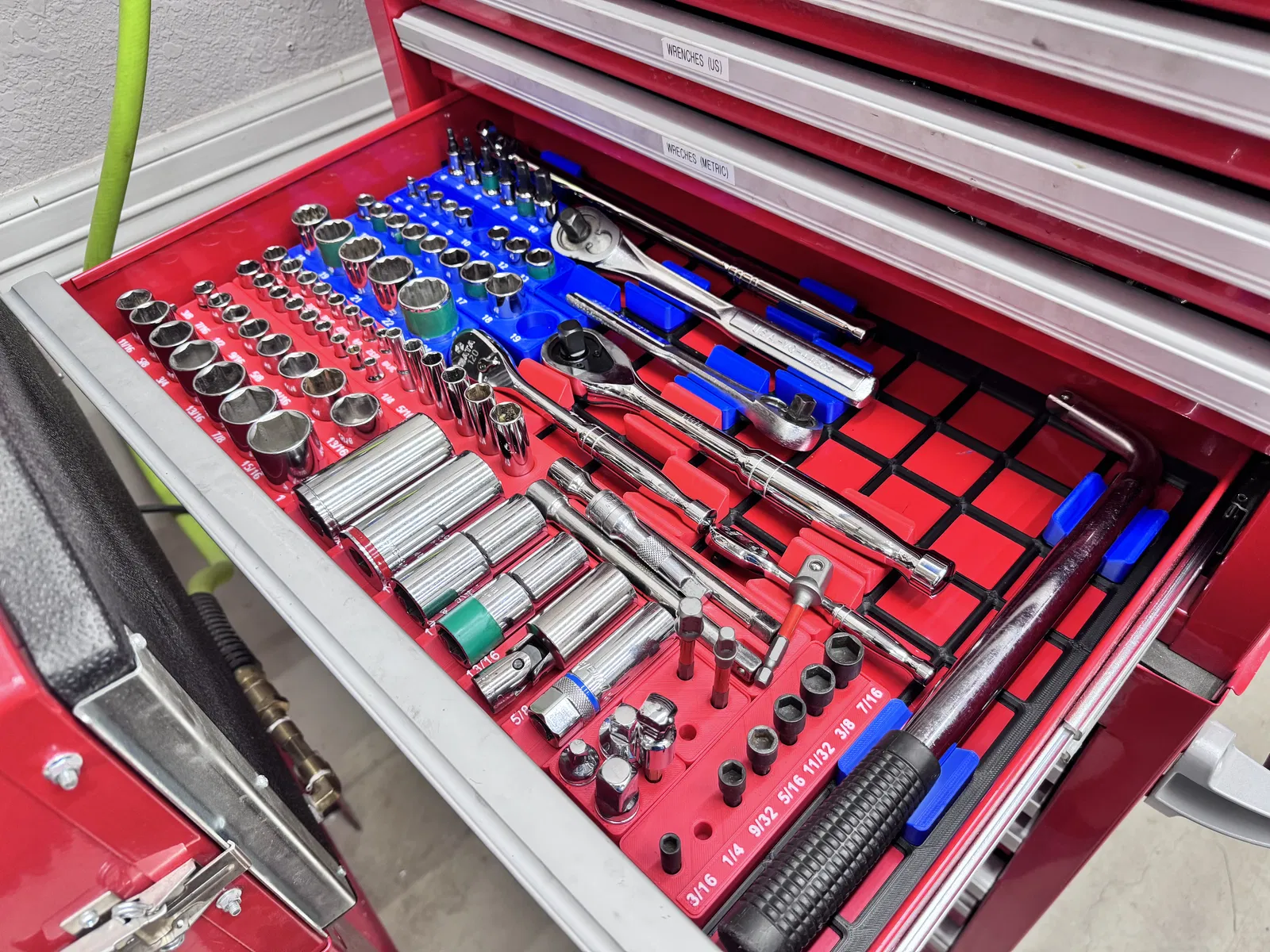

Dưới đây là bộ đế giữ đầu tuýp (socket) cho hệ Gridfinity, bao gồm cả chuẩn SAE và hệ mét có dán nhãn đầy đủ. Tuy nhiên, khả năng cao là đầu tuýp của bạn sẽ không vừa khít hoàn toàn với những đế này đâu. Mỗi loại đầu tuýp thường có kích thước khác nhau. Mình đã phải đo đạc cực kỳ chính xác từng lỗ để có độ khít tốt nhất, đây cũng là dịp để mình học hỏi thêm về độ chi tiết và tinh chỉnh cho máy in của mình. Trong hình, các đế cho đầu tuýp hệ mét được in màu xanh, còn hệ SAE là màu đỏ.

• Small - Đầu tuýp ¼"
• Medium - Đầu tuýp 3/8"
• Large - Đầu tuýp ½"

Vì đây là những mô hình đầu tay của mình, mình vẫn đang trong quá trình tìm kiếm giải pháp thiết kế tối ưu nhất, bao gồm cả cách dán nhãn, nên các mô hình sẽ có sự khác biệt nhỏ về thiết kế.

File AutoDesk Fusion

• Mình đã tải lên tất cả các file hiện có… mình đã lỡ tay ghi đè vài file cũ trước khi biết có thể để chế độ “Read-Only” để vượt giới hạn 10 file chỉnh sửa được!
• Bạn có thể chỉnh sửa thông số (parameter) cho kích thước lỗ - thường sẽ hoạt động tốt.
• Thông số “Print Adjustment” là khoảng chênh lệch giữa kích thước thiết kế của lỗ và kích thước thực tế sau khi in. Máy của mình cần cộng thêm 0.38mm vào số đo thực tế của đầu tuýp để đạt độ khít hoàn hảo.
• Với nhãn chữ, bạn cần chỉnh sửa thủ công trong bản vẽ sketch (có cách nào để tham số hóa cái này không nhỉ!?)

Thiết lập máy in

• Chất liệu: PLA - Không bắt buộc, dùng loại khác vẫn được.
• Chiều cao lớp in (Layer Height): 0.2 mm
• Lớp trên/dưới: 5
• Độ dày tường: 1.0 mm
• Hỗ trợ (Supports): Không cần
• Độ phủ (Infill): 15%, Grid (không bắt buộc)
• Ironing: Không (không cần thiết, hồi đó mình chưa biết tính năng này!)
• Nhãn chữ: Tạm dừng máy khi in đến lớp đó (Pause at layer) rồi đổi màu nhựa tùy ý (bạn hãy dùng trình xem trước - preview để xác định lớp cần dừng).
