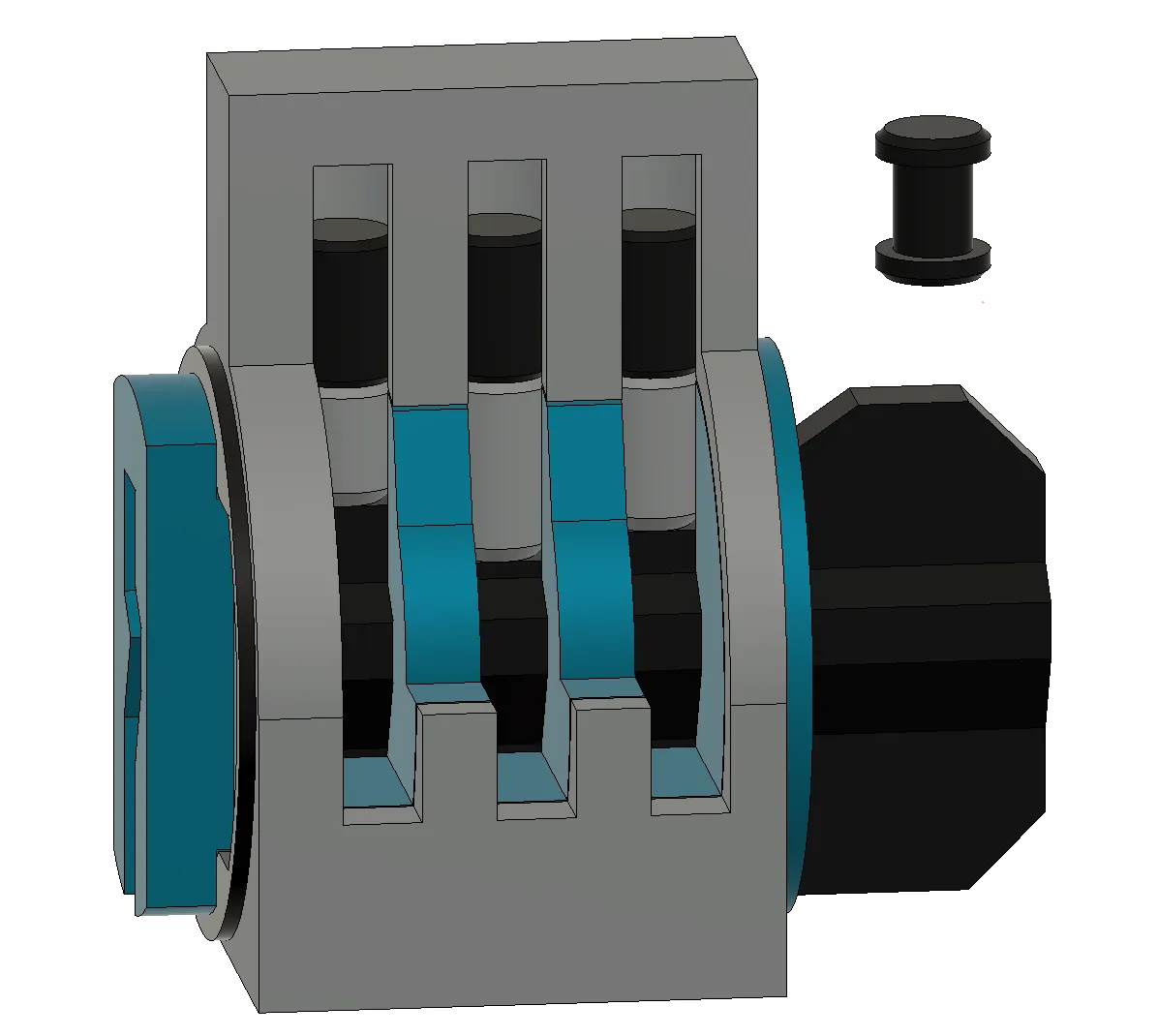

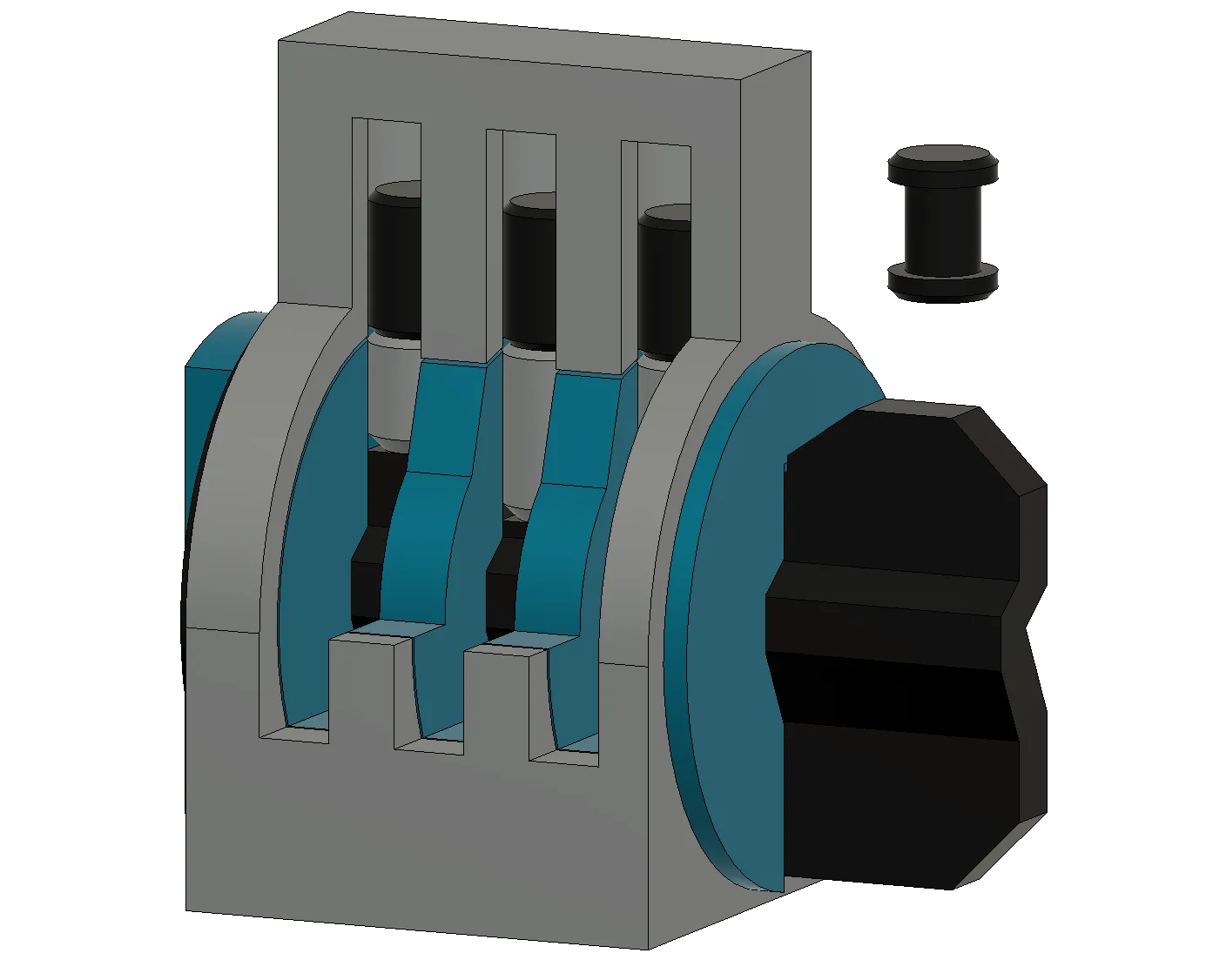

Mô hình khóa pin tumbler cắt ngang 3 chấu

Một mô hình cắt lớn để minh họa các cơ chế bên trong của một ổ khóa.

Các chốt cuộn tùy chọn có thể được sử dụng thay cho các chốt lái tiêu chuẩn để minh họa cách các chốt an ninh hoạt động.

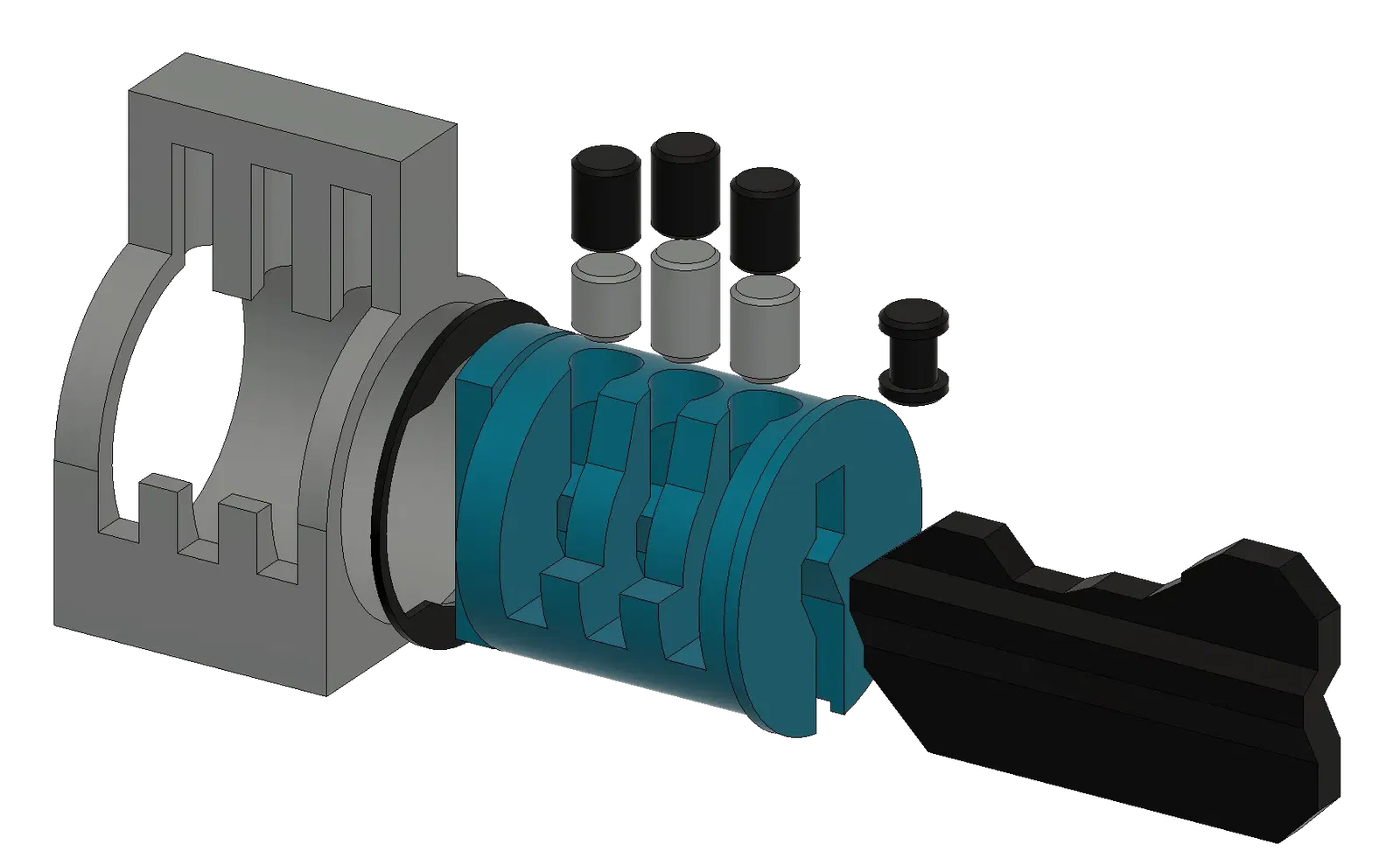

Lắp ráp:

1. Chèn chìa khóa vào ổ khóa
2. Thêm các chốt chìa khóa với mặt vát lớn hướng về phía chìa khóa
3. Giữ vỏ ổ khóa ngược và chèn các chốt lái
4. Chèn ổ khóa vào vỏ
5. Xoay vòng giữ lại vào vị trí và tháo chìa khóa

In ấn:

Tôi thấy rằng việc in ổ khóa và vỏ với các chồng chốt hướng theo chiều dọc (thay vì in ổ khóa mặt xuống) mang lại kết quả tốt nhất, vì xi lanh lớn dễ dàng được chà nhám hơn là các chồng chốt.
