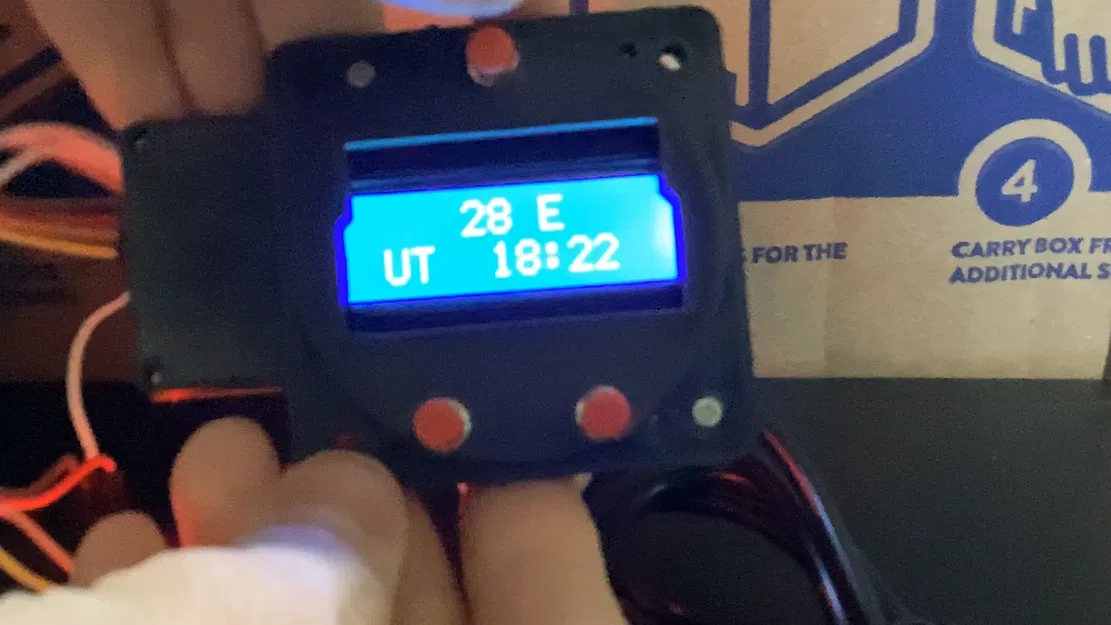

Đồng hồ đo nhiệt độ OAT và Davtron M803 cho trình mô phỏng bay

Phiên bản trên Printables sẽ không được cập nhật nữa. Nơi tốt nhất để lấy file là tại đây: https://captainbobsim.com/product/the-cessna-172-project-files/?customize_changeset_uuid=
Bạn có thể tìm mã MobiFlight trong mục Section 2/2-5 Instruments/SMALL_OAT Clock Davtron 803

Video hướng dẫn lắp ráp tại đây: https://youtu.be/th24fbRWOls

💾 Tải file cấu hình: https://drive.google.com/uc?export=download&id=1xogLtiIyjsuxDI5nOKOUweAUoMiHdtm4 💾 Tải file MFMC: https://drive.google.com/uc?export=download&id=1NXRUsZ3XvtND_mlDMkZV4AfY4MCelUVg

🛒 Mua dưới dạng bộ kit hoặc đã lắp sẵn: http://captainbobsim.com/shop (Hiện tại chưa có sẵn hàng tại cửa hàng)

Chào mừng đến với trình mô phỏng bay trong mơ của bạn!
Ủng hộ dự án tại đây: https://captainbobsim.com/project-support/

Danh sách linh kiện (Bill of Materials):
📦 Các bộ phận in 3D
📦 Arduino Mega 2560 (có thể dùng chung với các linh kiện khác)
📦 Màn hình LCD 1602
📦 (3) Nút nhấn nhả (Tactile Momentary push switches) 6mm x 6mm x 7mm
📦 (4) Ốc vít M3 8mm đầu bằng (Countersunk)
📦 (4) Ốc vít M2 8mm đầu bằng (Countersunk)
📦 (4) Đai ốc M2

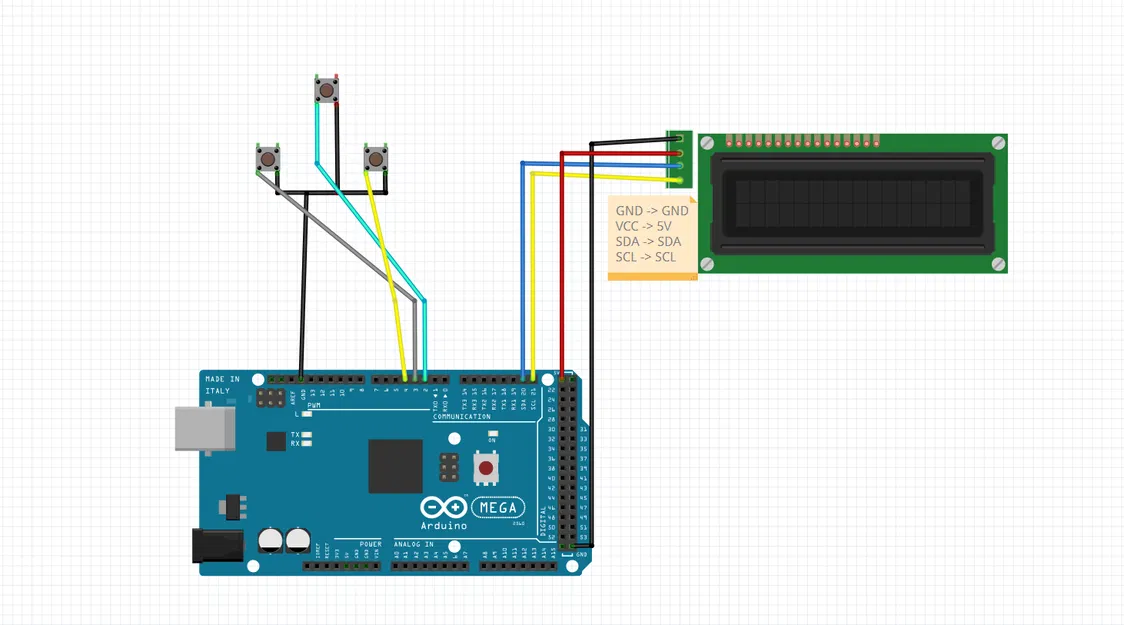

Sơ đồ chân (Pinout): | Linh kiện | Chân cắm | |---------|-------------------| | GND | GND | | SDA | SDA (D20 trên MEGA) | | SCL | SCL (D21 trên MEGA) | | VCC | +5V | | OAT | D2 | | Select | D3 | | Control | D4 |

Bản quyền Phi thương mại Không được bán lại
Vui lòng liên hệ [email protected] để biết chi tiết về việc cấp phép.
