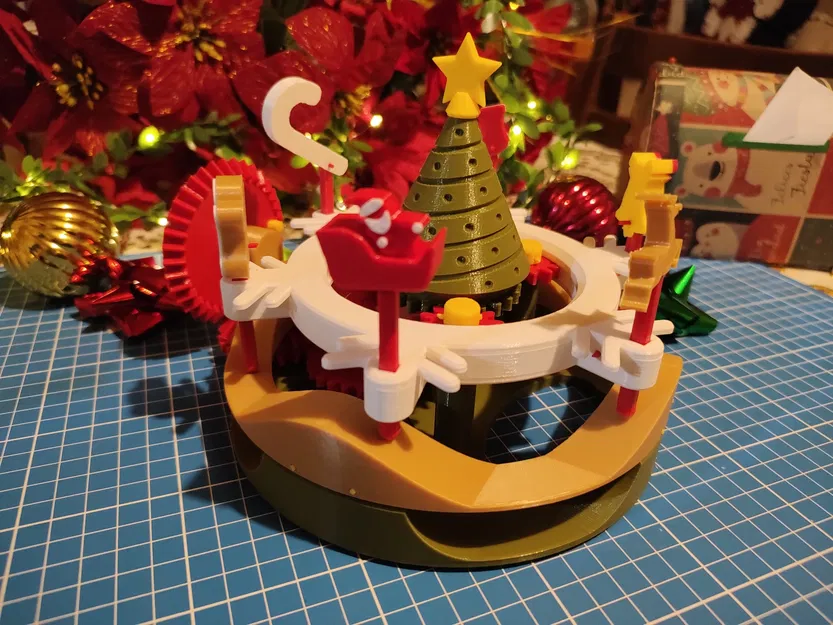

Cơ cấu vận hành lễ hội Cheesy Holiday Mechanism

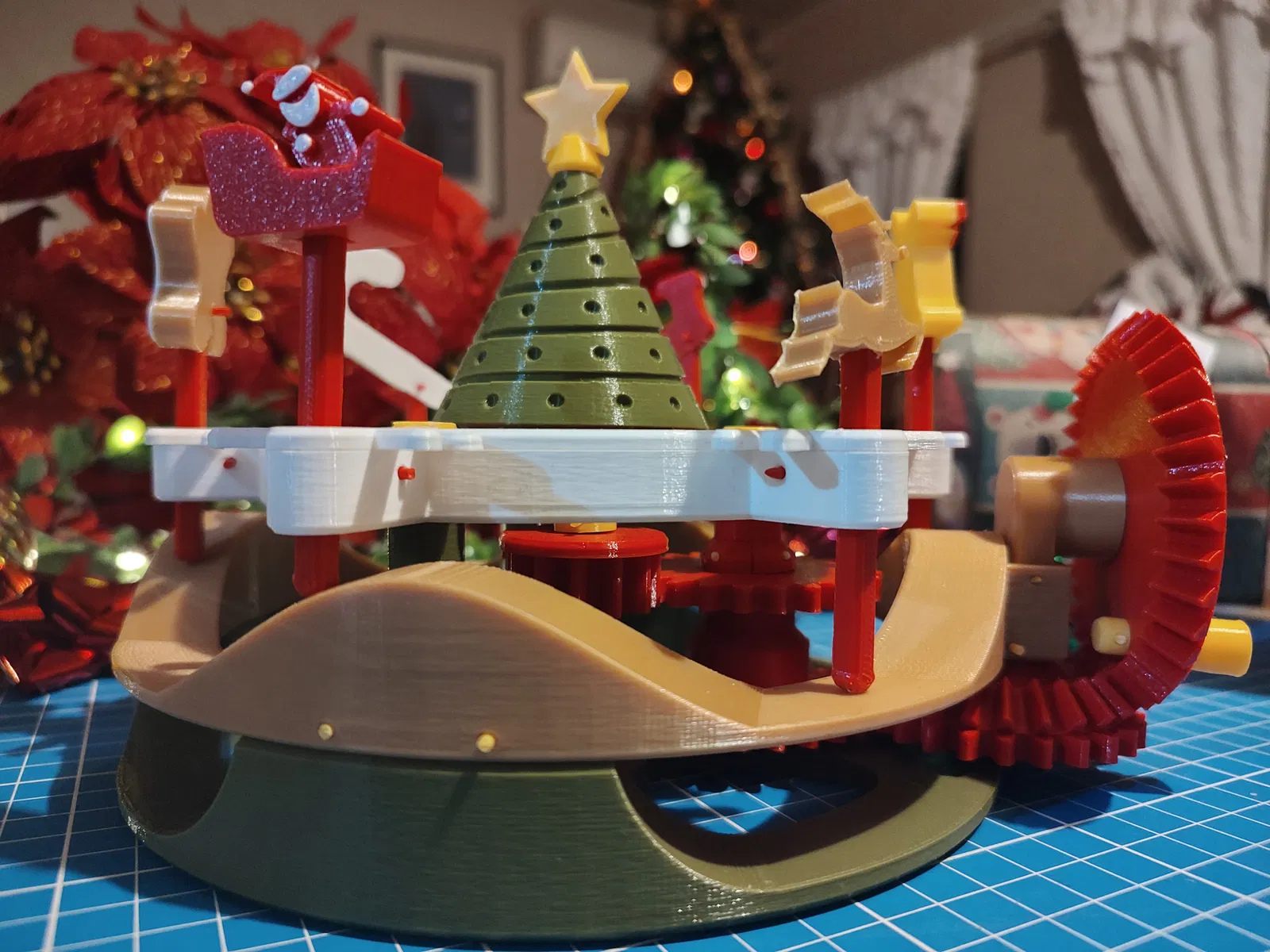

Giống như một mô hình hành tinh (orrery), bạn chỉ cần xoay các bánh răng của mùa lễ hội để thấy cách mọi thứ vận hành nhịp nhàng như một chiếc đồng hồ trên món đồ chơi để bàn nhỏ xinh này! :D

Mình đã phải thử nghiệm và sửa lỗi vài lần mới đạt được sự cân bằng hoàn hảo giữa độ "sến" mùa lễ hội và sự phức tạp cơ khí vừa đủ.

Mình thiết kế mô hình này để lắp ráp bằng các chốt nhựa (filament pins). Đường kính lỗ theo lý thuyết là 1.95mm, mình in trên con i3 mk2.5s cũ kỹ của mình mà vẫn khớp khá tốt.

Đây là vài video về cơ chế hoạt động của máy:

Và một video mình đã dựng để hướng dẫn quy trình lắp ráp:

Tất cả các chi tiết đều được in bằng nhựa PLA.

Để biết hướng dẫn lắp ráp, bạn hãy xem file PDF đính kèm nhé.

Thông số in ấn:

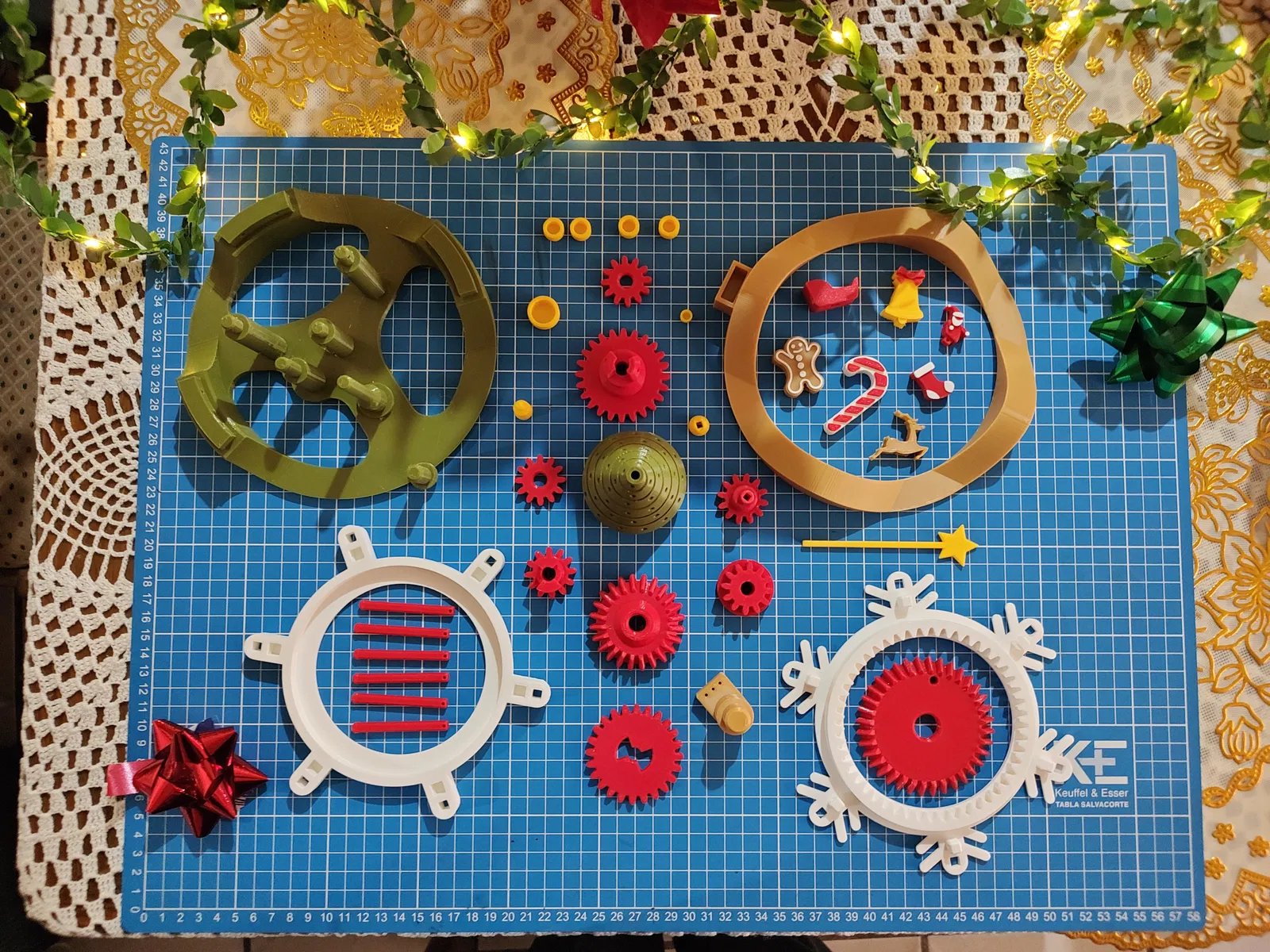

Xem trước	Tên	Số lượng	Màu gợi ý	Infill	Độ phân giải	Brim?	Supports	Ghi chú
	Cam Track.3mf	1	Nâu	20%	0.2	Không	Không	Dùng Adaptative cubic infill để tiết kiệm thời gian
	Input carrier.3mf	1	Nâu	20%	0.2	Không	Không
	Rudolph.3mf	1	Nâu	20%	0.2	Có	Có

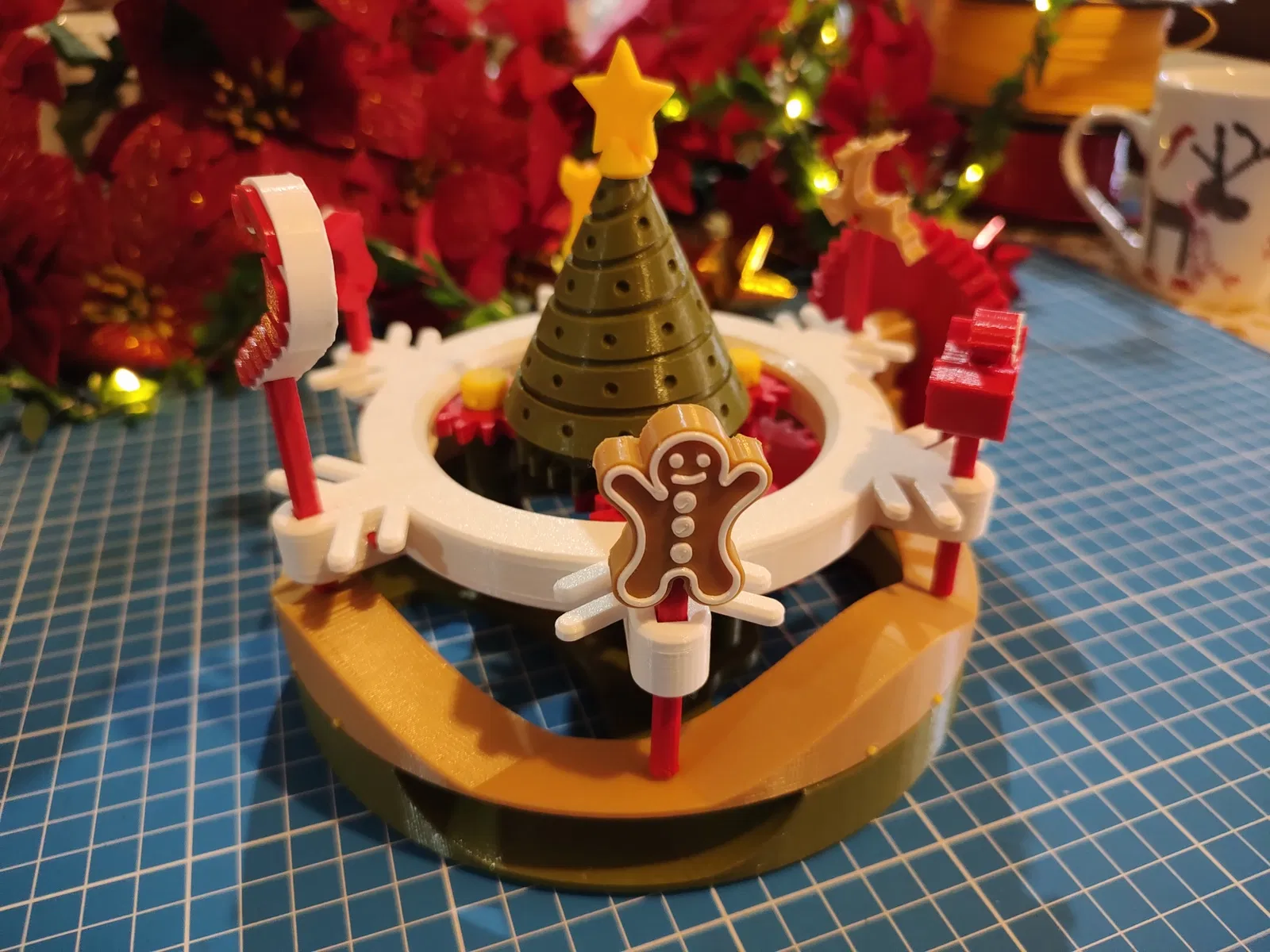

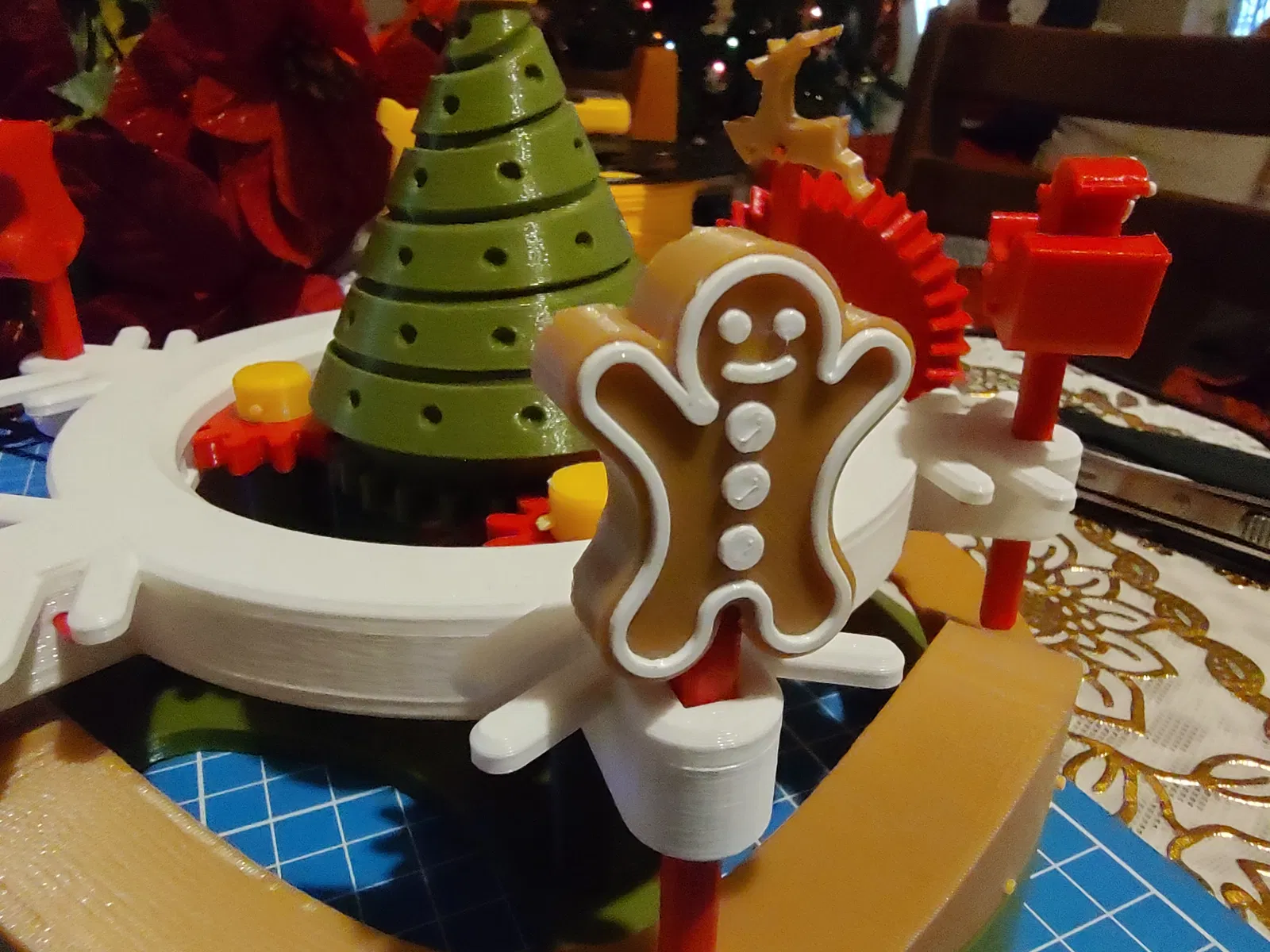

	Cookie.3mf	1	Nâu/Trắng	20%	0.2	Có	Có	Đổi màu sang trắng tại 8.20mm
	Tree.3mf	1	Xanh lá	20%	0.2	Không	Không	Dùng Adaptative cubic infill để tiết kiệm thời gian
	Base Carrier.3mf	1	Xanh lá	20%	0.2	Không	Không	Dùng Adaptative cubic infill để tiết kiệm thời gian
	Bevel-Spur Gear.3mf	1	Đỏ	20%	0.2	Không	Không
	Drive Shaft Assy_1.3mf	1	Đỏ	20%	0.2	Không	Không
	Drive Shaft Assy_2.3mf	1	Đỏ	20%	0.2	Không	Không
	Drive Shaft Assy_3.3mf	1	Đỏ	20%	0.2	Không	Không
	Idler Gear.3mf	1	Đỏ	20%	0.2	Không	Không
	Input Bevel Gear.3mf	1	Đỏ	20%	0.2	Không	Không
	Planet Gear.3mf	2	Đỏ	20%	0.2	Không	Không
	Sled.3mf	1	Đỏ	20%	0.2	Có	Có
	Star Gear.3mf	1	Đỏ	20%	0.2	Không	Không
	Post	6	Đỏ	50%	0.2	Có	Không	Mình in cái này với 50% infill để tăng độ nặng, nhưng 20% chắc cũng ổn thôi
	Santa.3mf	1	Đỏ/Trắng	20%	0.2	Có	Không	Đổi màu sang trắng tại 8.20mm
	Stocking.3mf	1	Đỏ/Trắng	20%	0.2	Có	Có	Đổi màu sang trắng tại 7.20mm
	Snowflake ring gear.3mf	1	Trắng	20%	0.2	Không	Không
	Guide ring.3mf	1	Trắng	20%	0.2	Không	Không

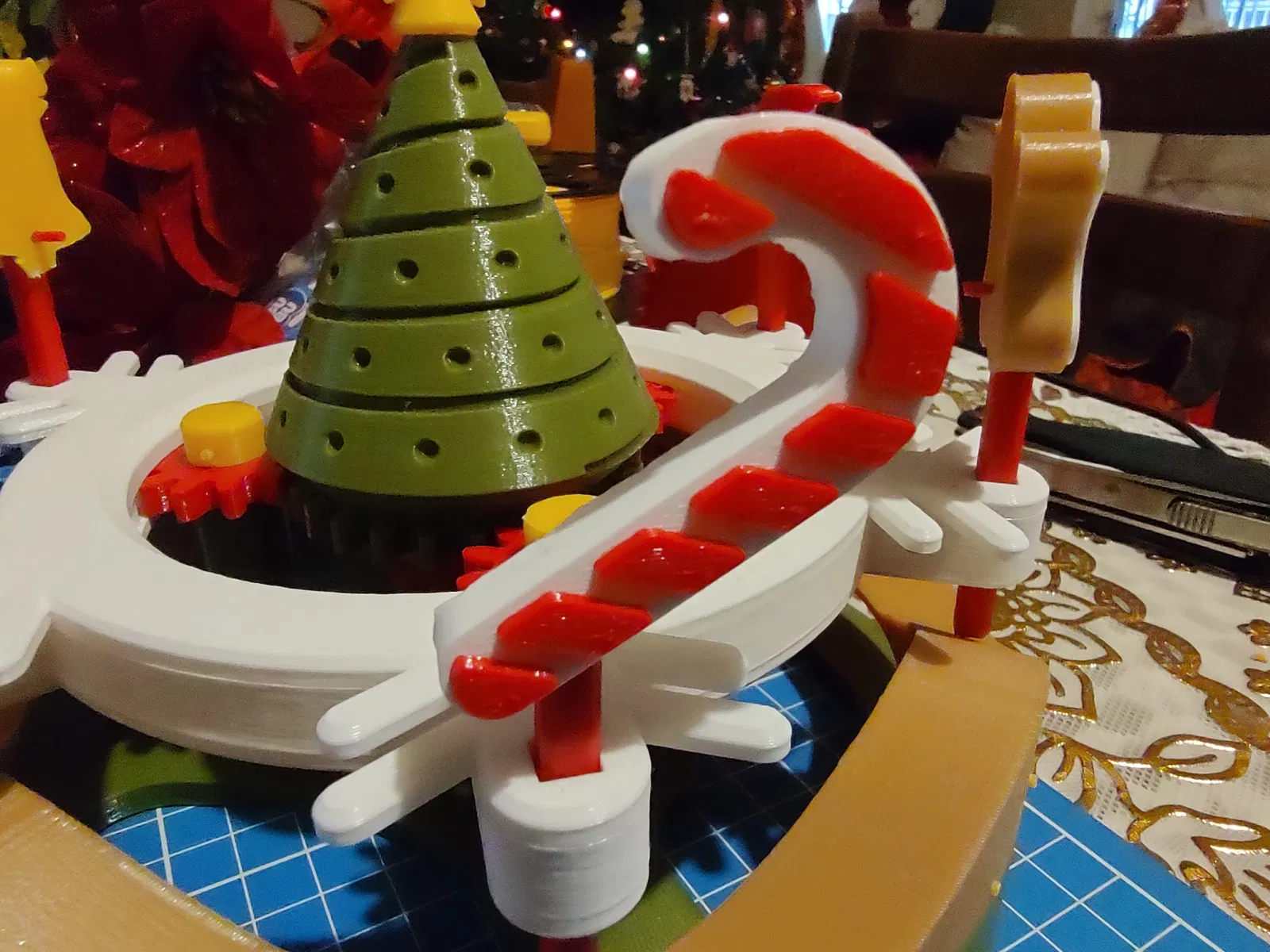

	Cane.3mf	1	Trắng/Đỏ	20%	0.2	Có	Có	Đổi màu sang đỏ tại 7.20mm
	Bevel Cap.3mf	1	Vàng	20%	0.2	Có	Không
	Knob cap.3mf	1	Vàng	20%	0.2	Có	Không
	Knob.3mf	1	Vàng	20%	0.2	Có	Không
	Planet Cap.3mf	4	Vàng	20%	0.2	Có	Không
	Star base.3mf	1	Vàng	20%	0.2	Có	Không
	Star.3mf	1	Vàng	20%	0.2	Có	Không

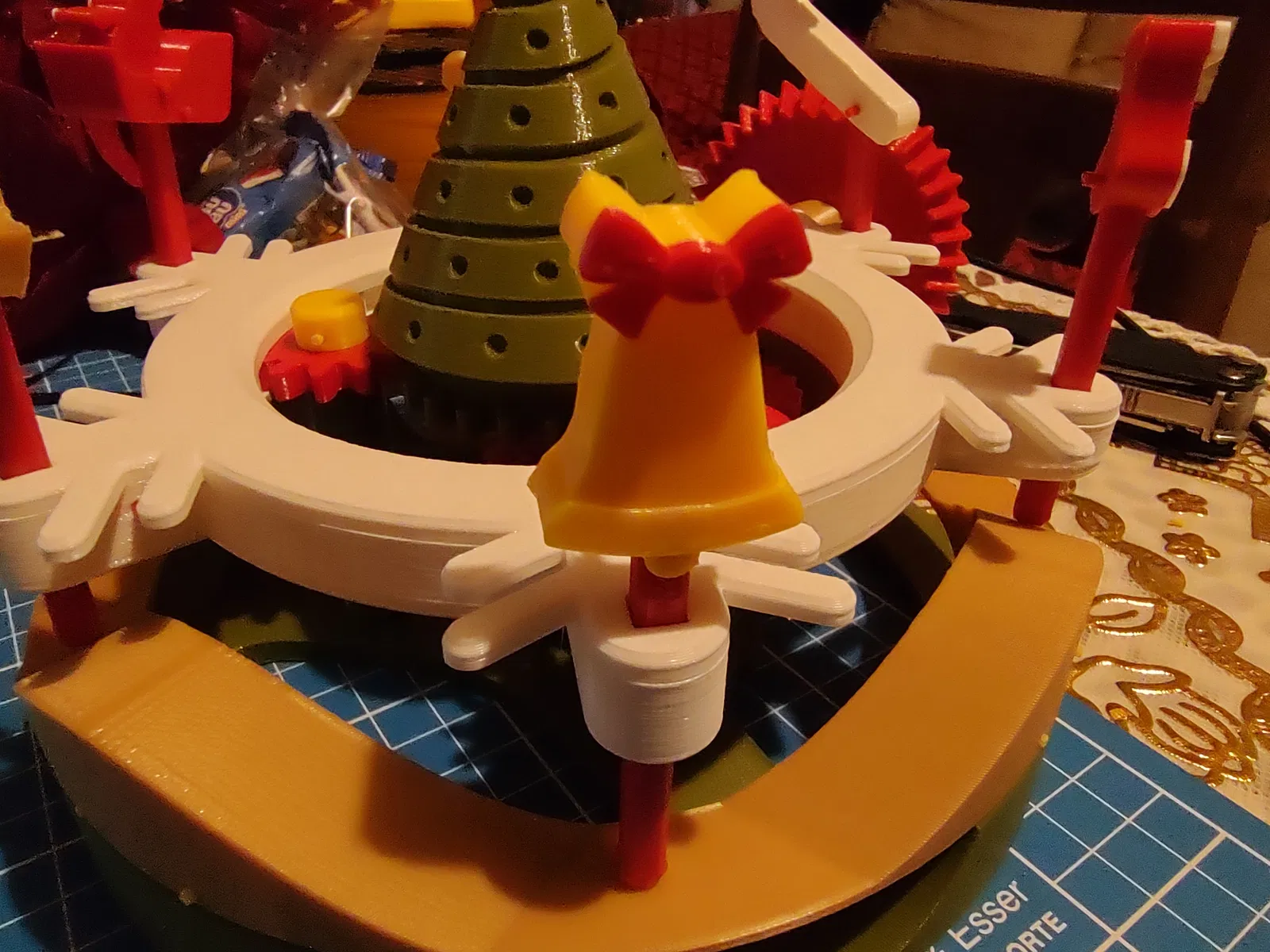

	Bell.3mf	1	Vàng/Đỏ	20%	0.2	Có	Có	Đổi màu sang đỏ tại 9.20mm

Mình cũng gom sẵn các file theo bộ để mọi người in cho tiện:

Xem trước	Tên	Số lượng	Màu gợi ý	Infill	Độ phân giải	Brim?	Supports	Ghi chú
	CHM_GEAR_SET.3mf	1	Đỏ	20%	0.2	Không	Không	Gồm: Bevel-Spur Gear, Star Gear, Idler Gear, Input Bevel Gear, 2 cái Planet Gear, Drive Shaft Assy_1/_2/_3
	CHM_YELLOW_SET_BRIM.3mf	1	Vàng	20%	0.2	Có	Không	Gồm: 4 cái Planet Cap, Knob cap, Bevel Cap, Knob, Star base và Star
	CHM_BROWN_SET.3mf	1	Nâu	20%	0.2	Không	Không	Gồm: Cam Track, Input Carrier

Mình đã thử kiểm tra trên phần mềm cắt lớp (slicer) xem tất cả chi tiết có vừa khít bàn in MINI không, về lý thuyết là có... tuy nhiên hơi sát nút.

CẬP NHẬT 24/12/2023: Thực tế thì nó in vừa khít bàn in MINI như bạn thấy trong video tuyệt vời này từ kênh YouTube của Prusa Research:

Mô hình này mình làm bằng Fusion 360 và mình có đính kèm file gốc để mọi người chỉnh sửa. Nếu có thắc mắc hay góp ý gì, cứ cho mình biết nhé.

Chúc mọi người một mùa lễ hội vui vẻ! :)
