Bản lề góc Panel 2020, xoay 90 độ (Dựa trên Voron)

⚠ Demo/Chi tiết:

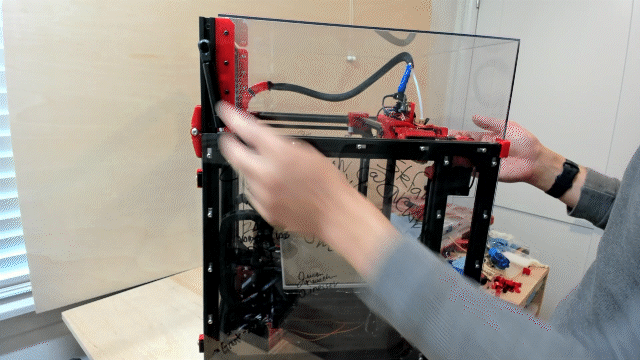

Quá trình lắp ráp máy in 37 tiếng gói gọn trong 60 giây… ⚠🤯

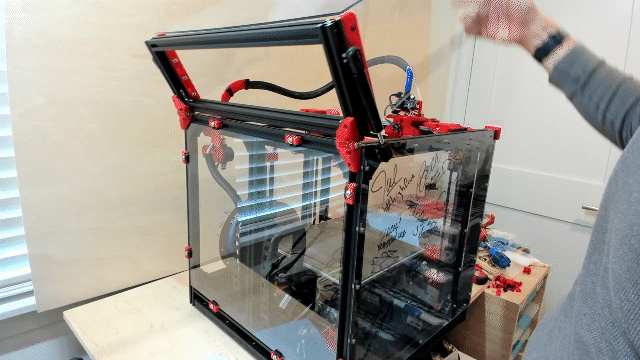

Tôi đã thiết kế bản lề 2020 có khả năng giữ và bảo vệ các tấm panel dày 1/8" (3mm), được gắn vào cả nắp trên và tấm lưng dưới cho chiếc máy in V1 Engineering MP3DP v4 của tôi ( https://docs.v1e.com/mp3dp ). Bản lề cần phải chịu được trọng lượng của nắp và chống lại lực vặn xoắn/lực cắt từ hai thanh chống gas (gas struts).

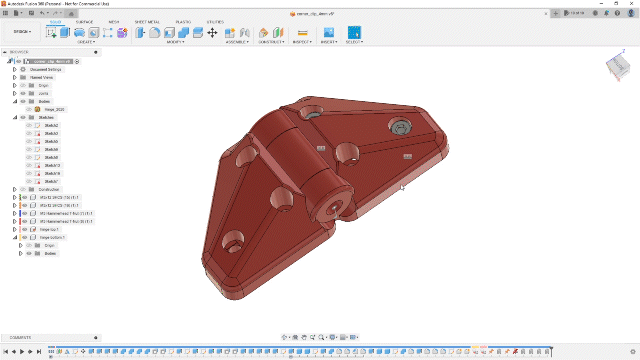

Sau khi tham khảo nhiều thiết kế, tôi đã quyết định tùy biến lại từ https://github.com/VoronDesign/Voron-Trident/blob/main/STLs/Panels/corner_panel_clip_4mm_x8.stl.

Lưu ý khi in:

• Sử dụng nhựa Overture Transparent Red PETG, đầu phun 0.6mm. Hãy đảm bảo cài đặt bridging của bạn đã được tinh chỉnh kỹ để xử lý phần góc nhô ra.

Phụ kiện cần thiết:

• Bu lông đầu tròn M5x30mm
• Đai ốc T-Nut M5
• 6 bu lông đầu tròn M3x10mm
• 6 đai ốc M3 Roll-in. Tôi không dùng đai ốc slide-in vì chúng quá to, không vừa ở một vài vị trí giao nhau giữa các thanh nhôm 2020 vuông góc, một phần do các tấm panel dày 1/16" nằm giữa hai thanh nhôm 2020 X và Y. Dù M3 T-Nut có thể vừa, nhưng chúng không giữ nắp máy chắc chắn và ổn định bằng. Vì vậy, tôi đã chọn dùng Roll-in nuts.

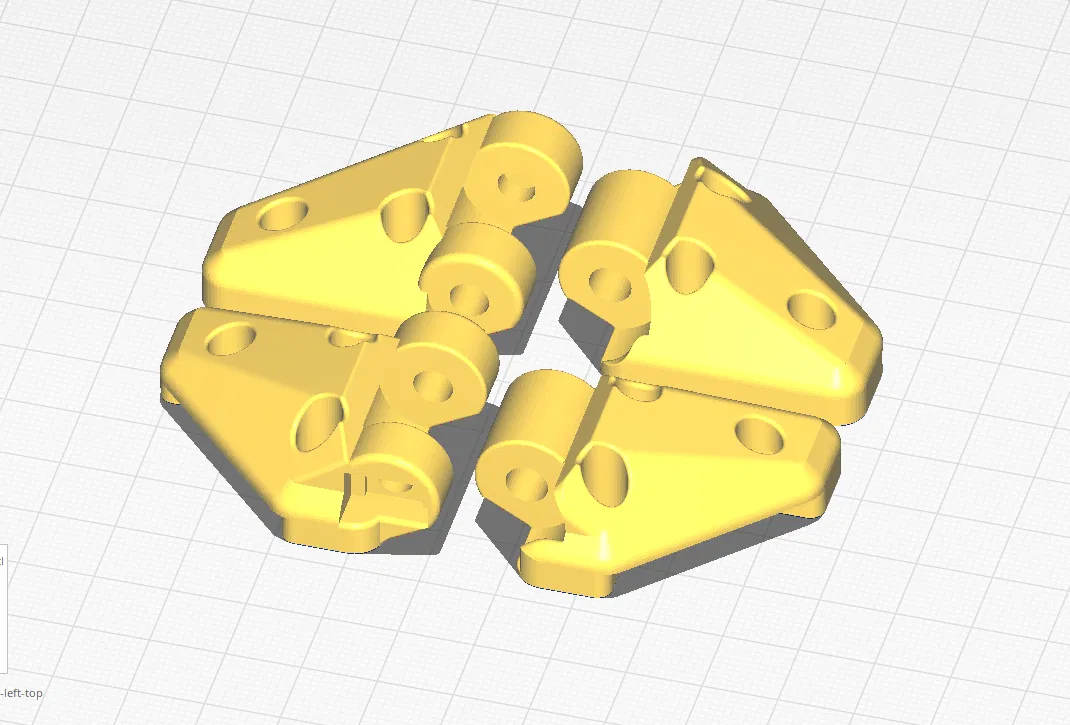

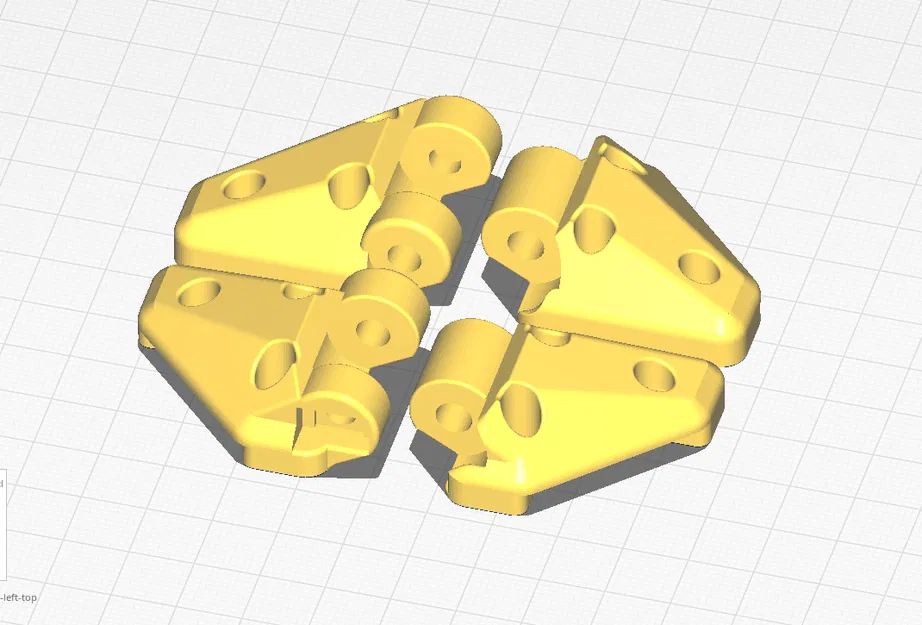

Bạn hãy in các cặp chi tiết trên và dưới cho cả bên trái và bên phải tại đây, hoặc xem cập nhật mới nhất trên Github.

Thông tin chi tiết về chiếc máy in 3D V1 Engineering MP3DP v4 mà thiết kế này hướng tới có tại https://forum.v1e.com/t/mp3dp-v4-azas-build/37251/232?u=azab2c
