Cảm biến hết nhựa và bộ dẫn hướng cho Sovol SV06 Plus

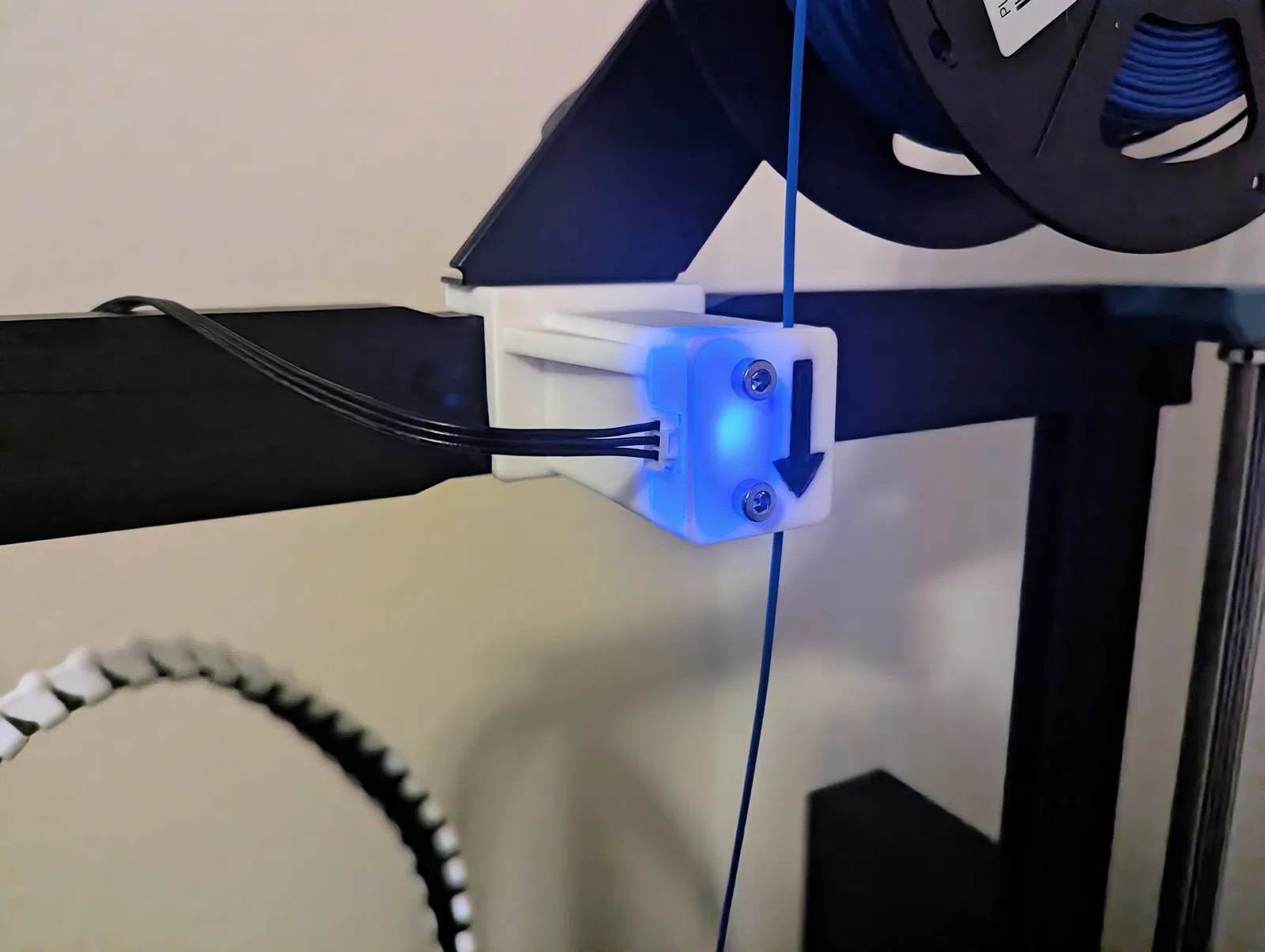

Mình thực sự cảm thấy ngán ngẩm với độ căng dây gây ra bởi cảm biến hết nhựa (filament runout sensor) zin trên con SV06+. Thêm nữa, mình cũng không thích cách nạp nhựa mới vào máy vì nó quá chặt và tạo ra nhiều ma sát. Mục tiêu của mình là giải quyết cả hai vấn đề này bằng cách tận dụng tối đa các linh kiện in 3D để dễ dàng thay thế, đồng thời vẫn giữ lại cảm biến zin đi kèm với SV06+. Mình đã thành công, đi lại đường dây cảm biến cho gọn gàng, ngăn chặn được tình trạng cuộn nhựa bị trả ngược và không còn nghe tiếng kêu kẽo kẹt từ cảm biến do kéo nhựa lệch hướng hay bị kẹt do cần cảm biến quá yếu nữa.

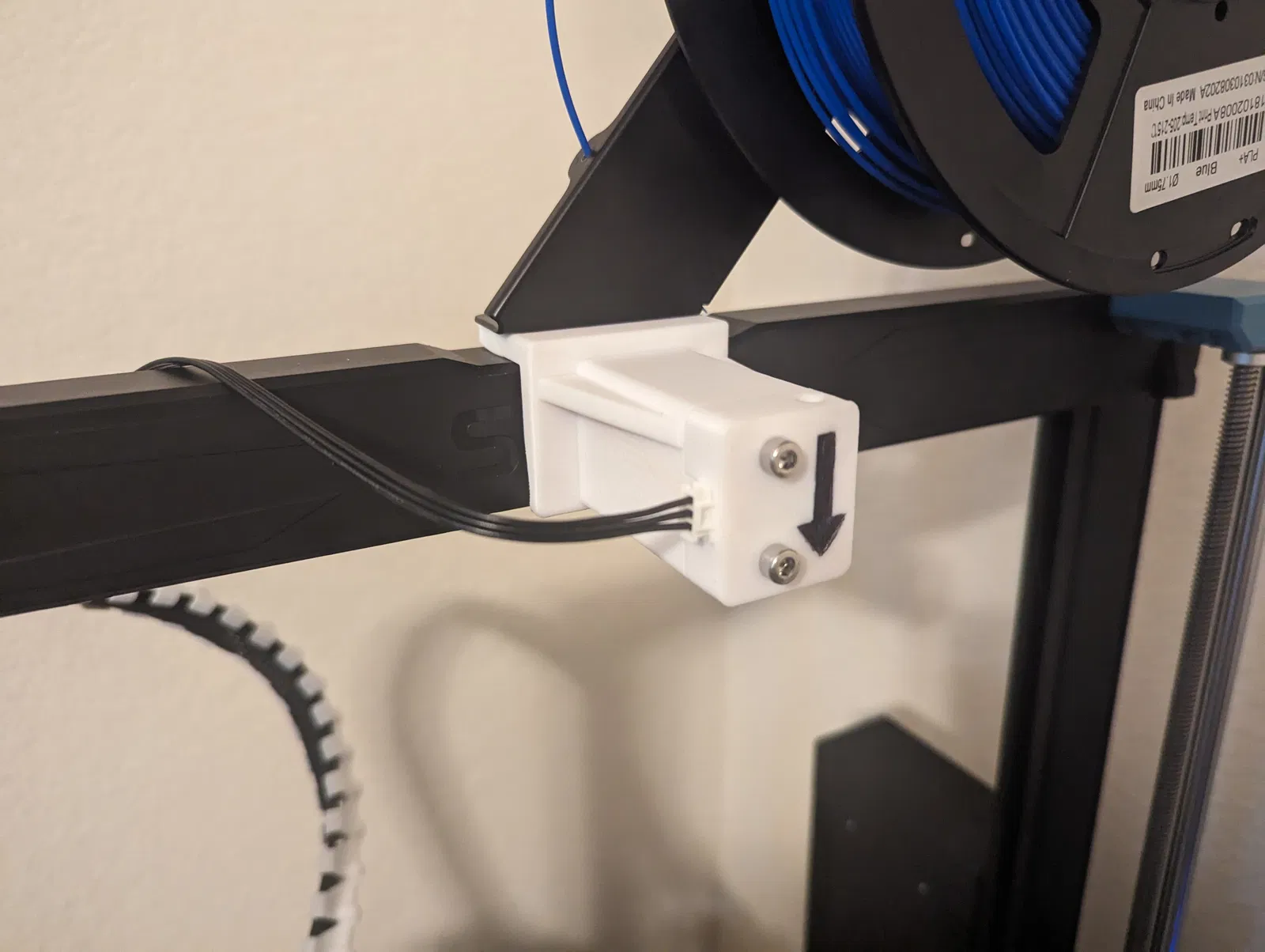

Cấu hình này yêu cầu lắp giá đỡ tay đòn vào bên dưới giá đỡ cuộn nhựa zin và bắt vít bằng 2 ốc lục giác M5x16mm (tùy chọn). Mình có sẵn ốc nên dùng luôn, tuy nhiên ốc 10mm zin có lẽ vẫn ổn, dù bạn sẽ chỉ giữ giá đỡ cuộn nhựa với phần ren 4mm trên ốc zin thôi. Mình đã làm phần giá đỡ khá chắc chắn vì trước đó mình đã thử qua mấy loại ngàm khác và bị hiện tượng flex (cong vênh) gây khó chịu, nên mới quyết định đăng bản thiết kế này.

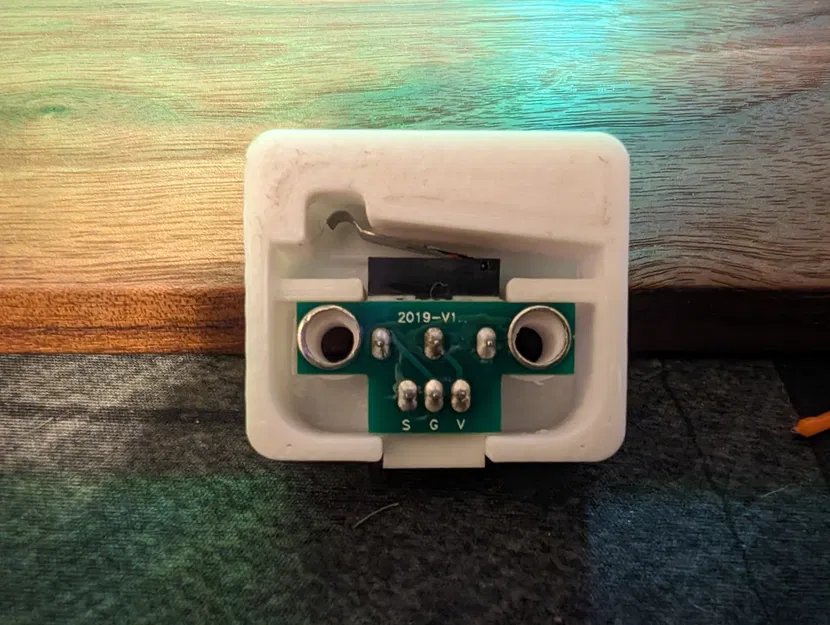

Từ đó, hai đai ốc M4 được đặt dưới tay đòn làm điểm bắt cho ốc M4 20mm, sau đó cảm biến cùng với vỏ bảo vệ sẽ được bắt trực tiếp lên mặt trước để đảm bảo tính thẩm mỹ và đồng bộ.

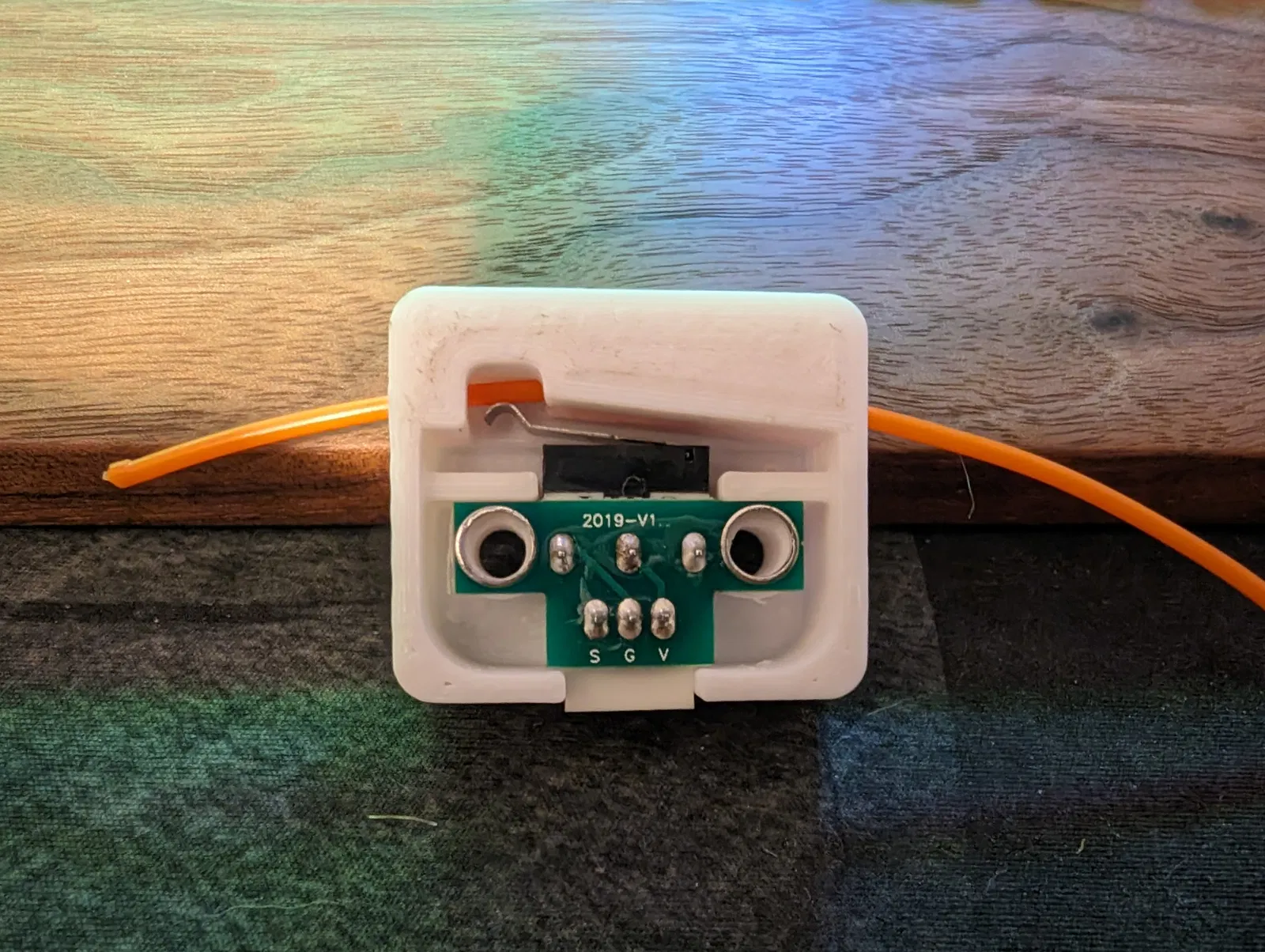

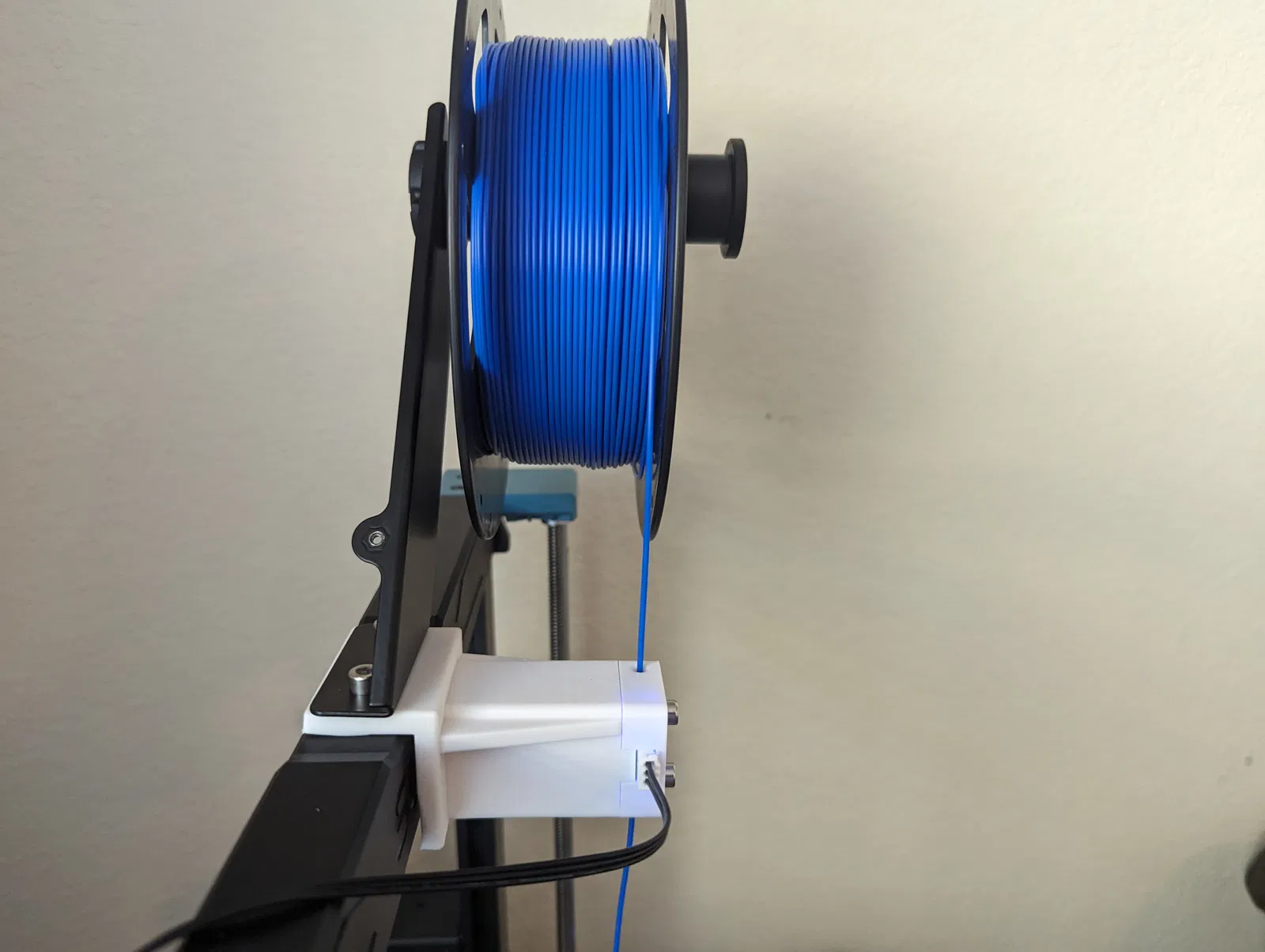

Đường thoát nhựa của vỏ bảo vệ đã được làm loe ra và toàn bộ đường dẫn nhựa được mở rộng để giảm ma sát cũng như giảm độ căng. Tay đòn giúp đưa phần dẫn hướng ra xa khung máy và nằm bên dưới cuộn nhựa, giúp giảm bớt các chuyển động thừa của sợi nhựa.

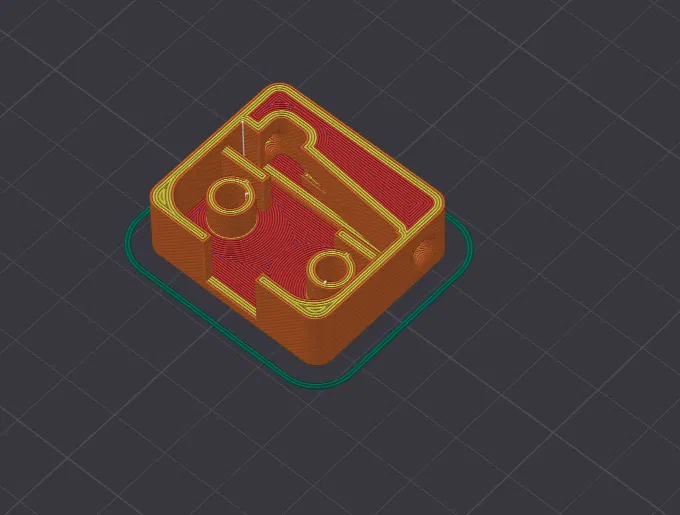

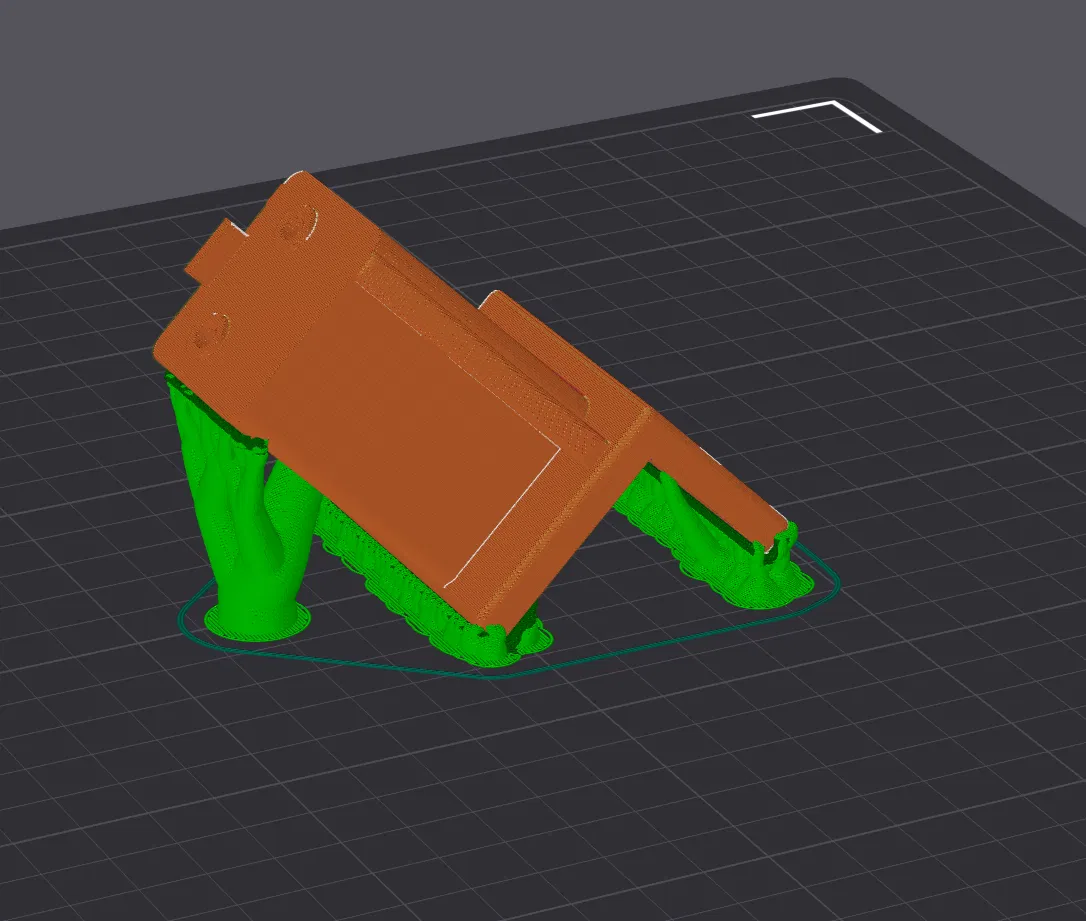

Các chi tiết đã được in và kiểm nghiệm thực tế trên chính chiếc SV06+ của mình bằng chất liệu PLA+. Mình khuyên bạn nên in phần tay đòn nghiêng 45 độ và có hỗ trợ (support) (xem hình minh họa), phần vỏ thì có thể in nằm phẳng. Mình dùng thông số 10% Cubic với 4 tường (walls) cho cả hai bộ phận và chúng đang hoạt động cực kỳ ổn định.

Linh kiện cần thiết: 2 ốc lục giác 4x20mm 2 đai ốc M4 (loại thường) (Tùy chọn) 2 ốc lục giác M5x16mm
