Adapter xoay 180 độ cho ống hút máy cưa đĩa Festool kết nối Kärcher

Chào mọi người!

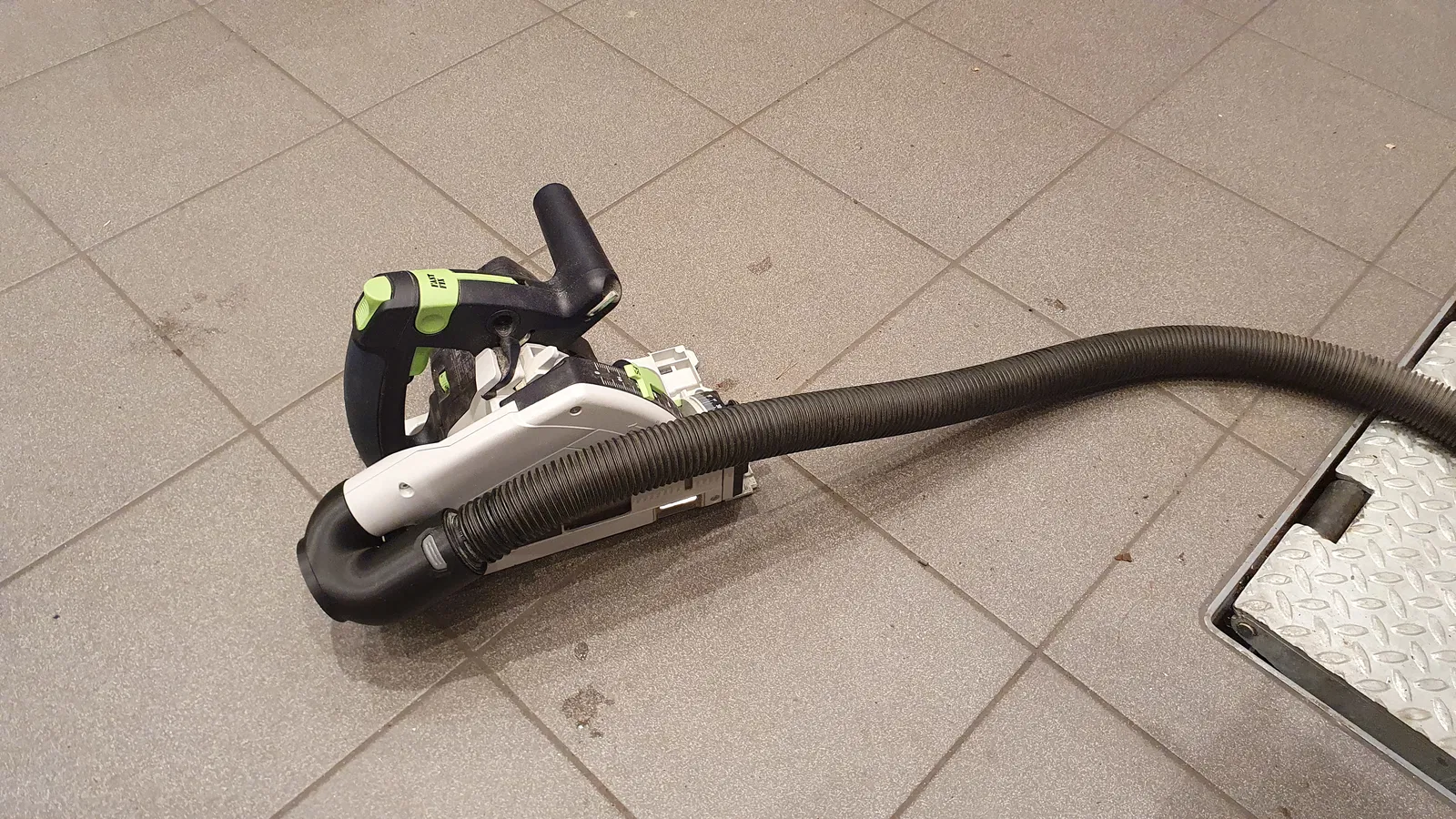

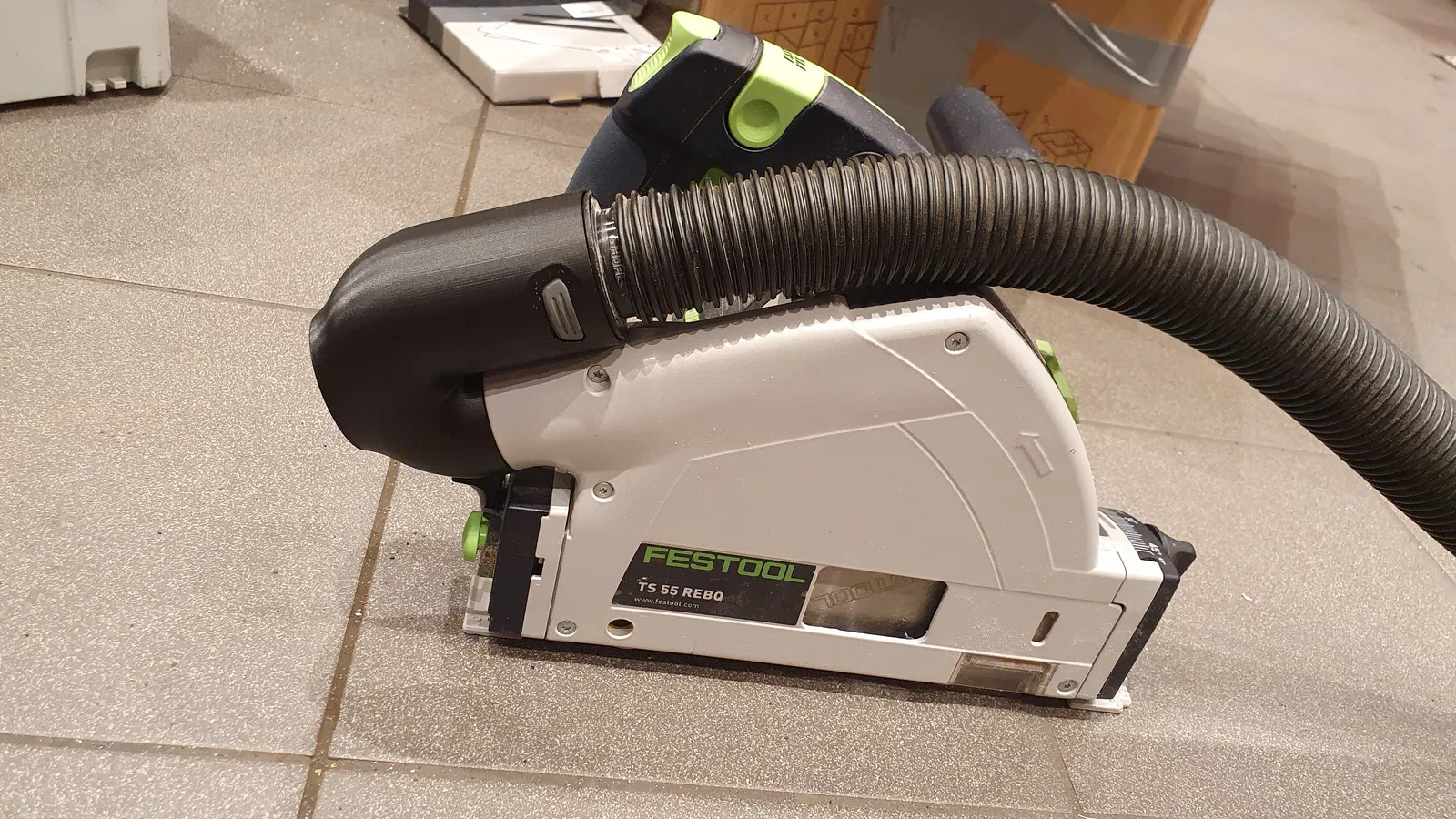

Tôi cảm thấy rất phiền khi ống hút bụi Kärcher của mình cứ bị kẹt vào vật liệu hoặc thanh ray khi đang cắt. Tôi nghĩ rằng việc để ống hút bụi hướng ra phía trước theo hình vòng cung thay vì kéo lê nó từ phía sau qua các cạnh sắc nhọn sẽ tốt hơn nhiều.

Máy hút bụi của tôi là dòng Kärcher WD6P Premium, nhưng tôi nghĩ ống hút của nhiều model khác cũng tương tự, các bạn hãy xem hình tham khảo nhé.

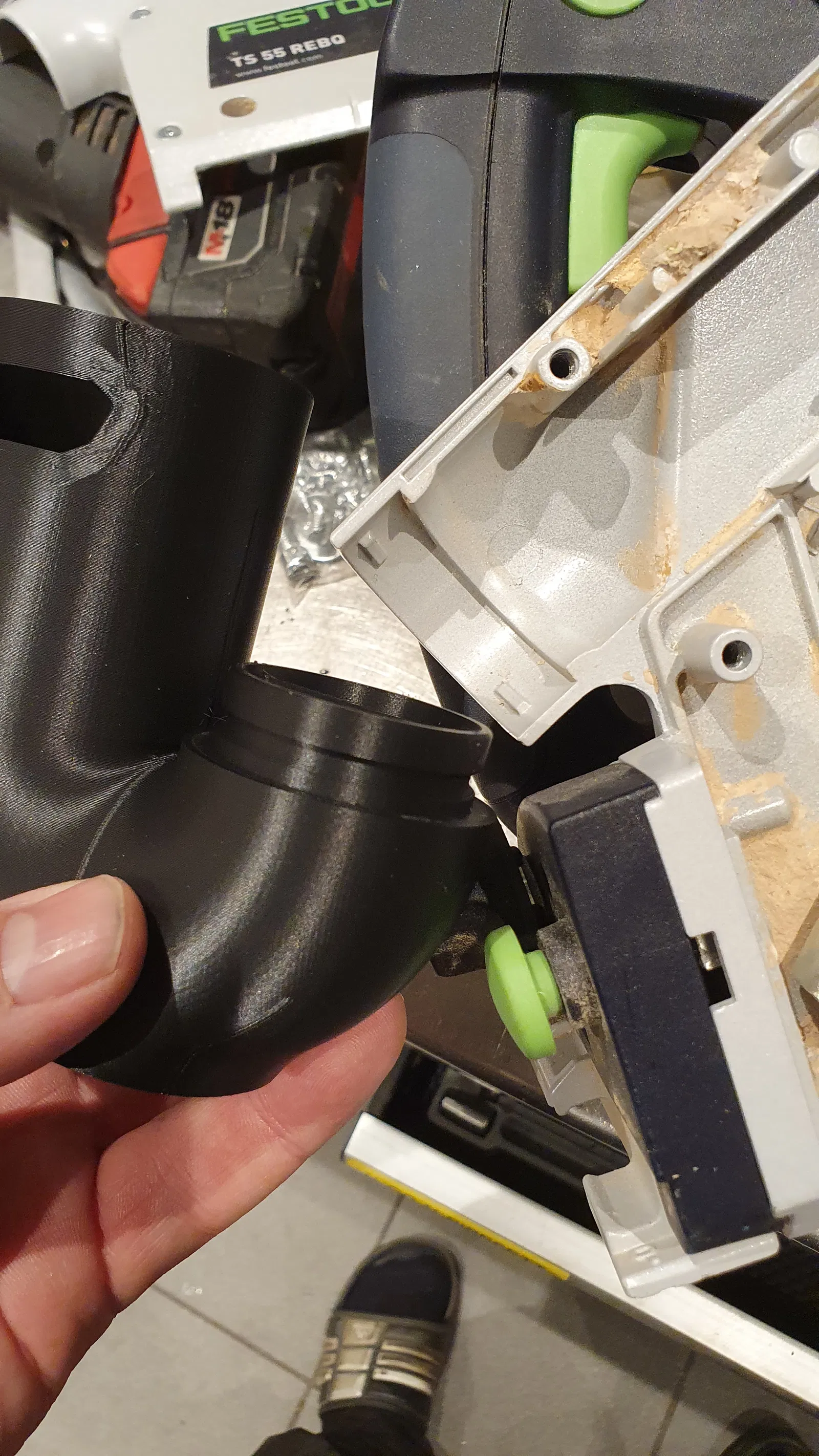

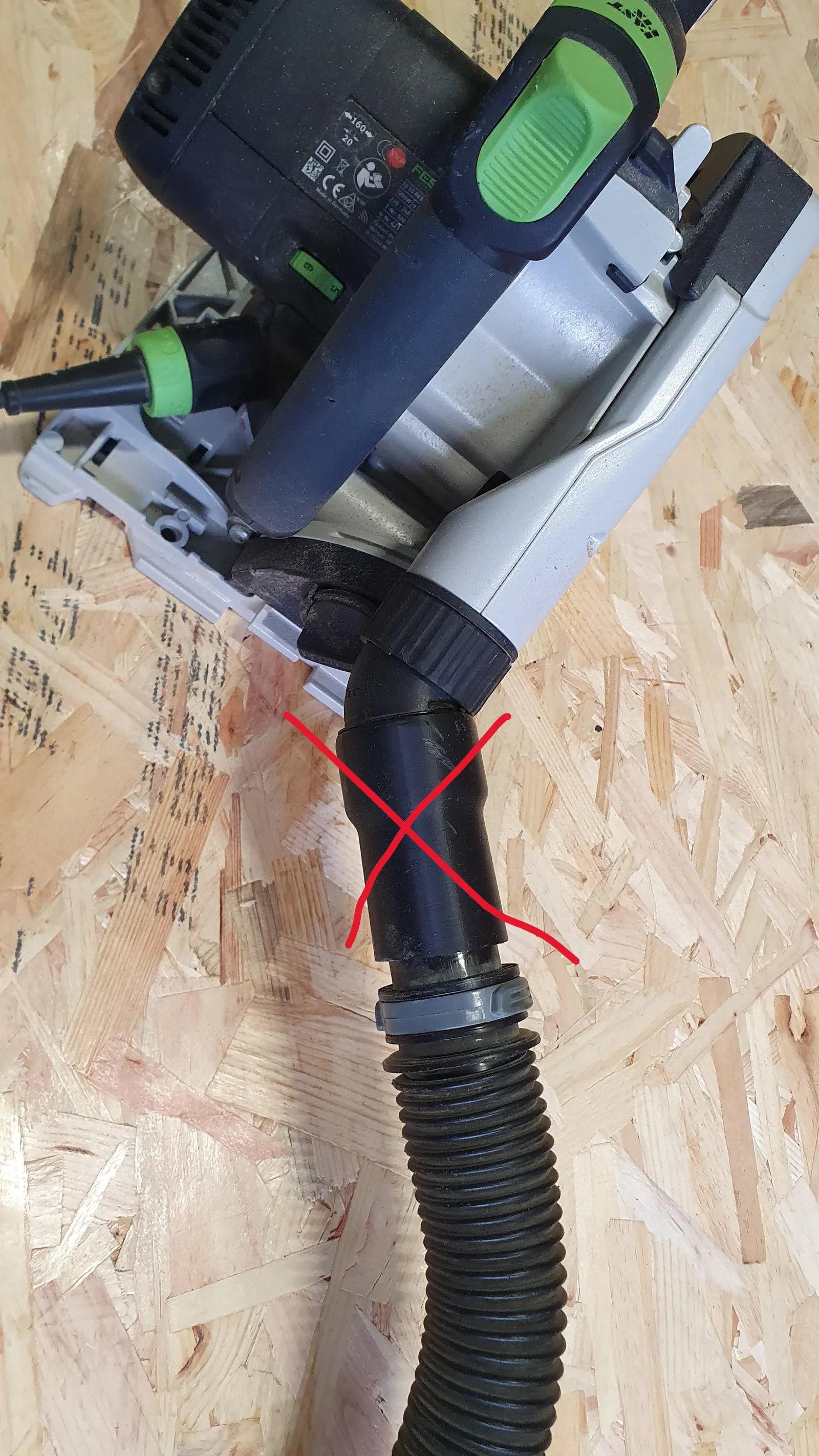

Bức ảnh cuối là cái adapter tôi từng dùng trước đây, bộ phận đó khá cồng kềnh và cứng, thường xuyên bị bung ra khỏi đai ốc xoay của Festool. Để lắp cái này, bạn bắt buộc phải tháo adapter Festool ra khỏi máy cưa.

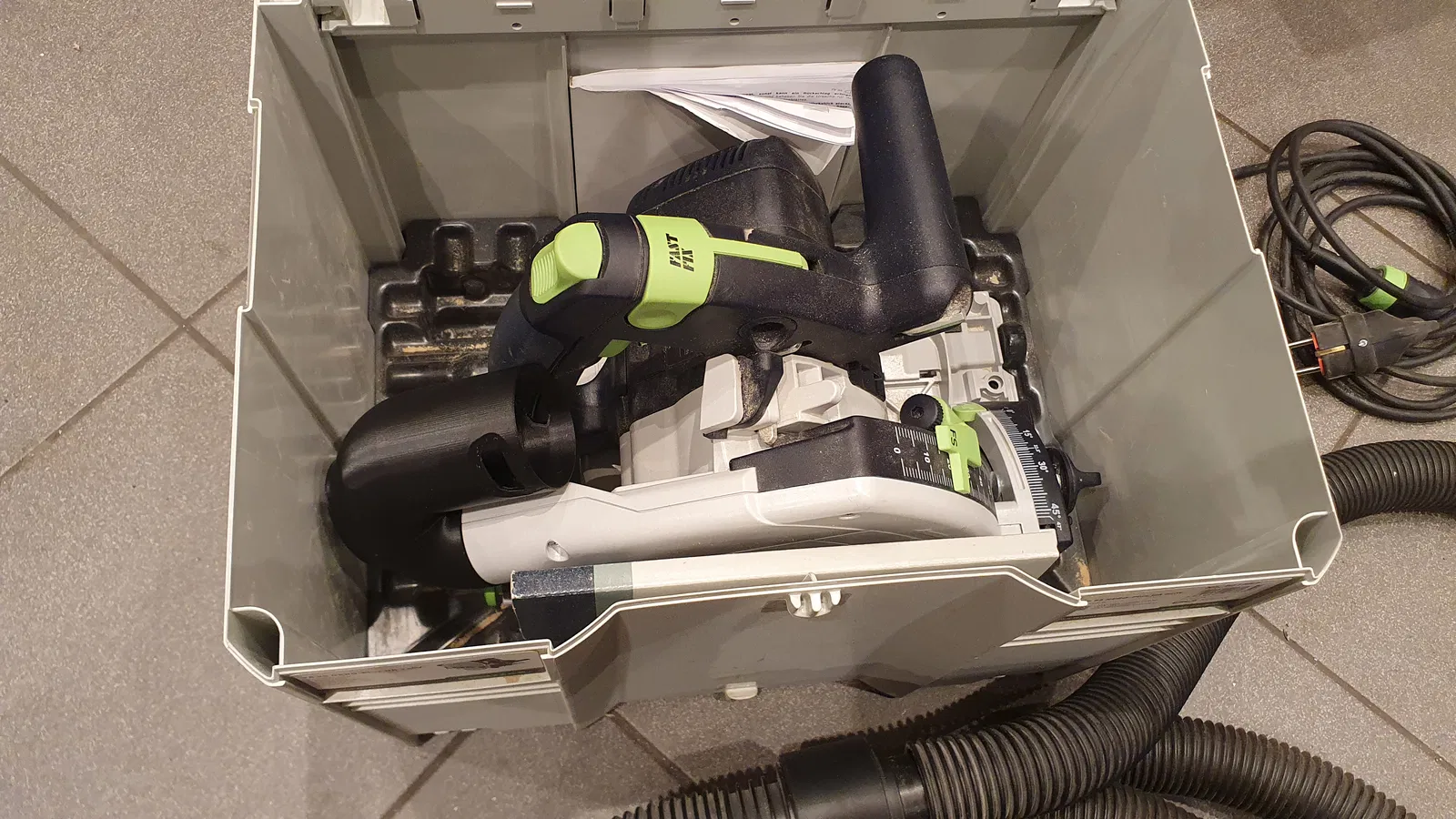

Tôi thiết kế phần này để đảm bảo độ bền, đồng thời vẫn giữ nguyên để vừa trong thùng Systainer mà không cần phải tháo rời. Phần gân chia bên trong giúp tăng độ cứng cáp và tôi tin là nó không gây cản trở lực hút bụi.

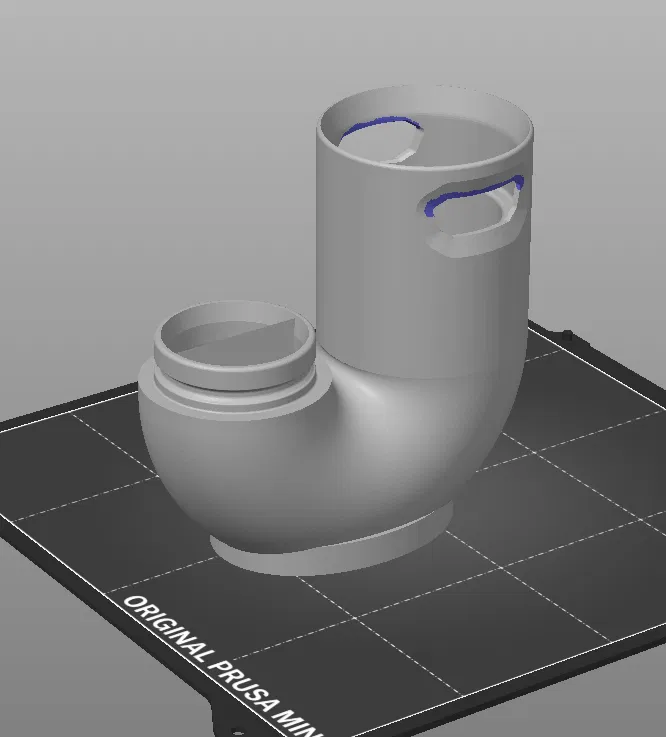

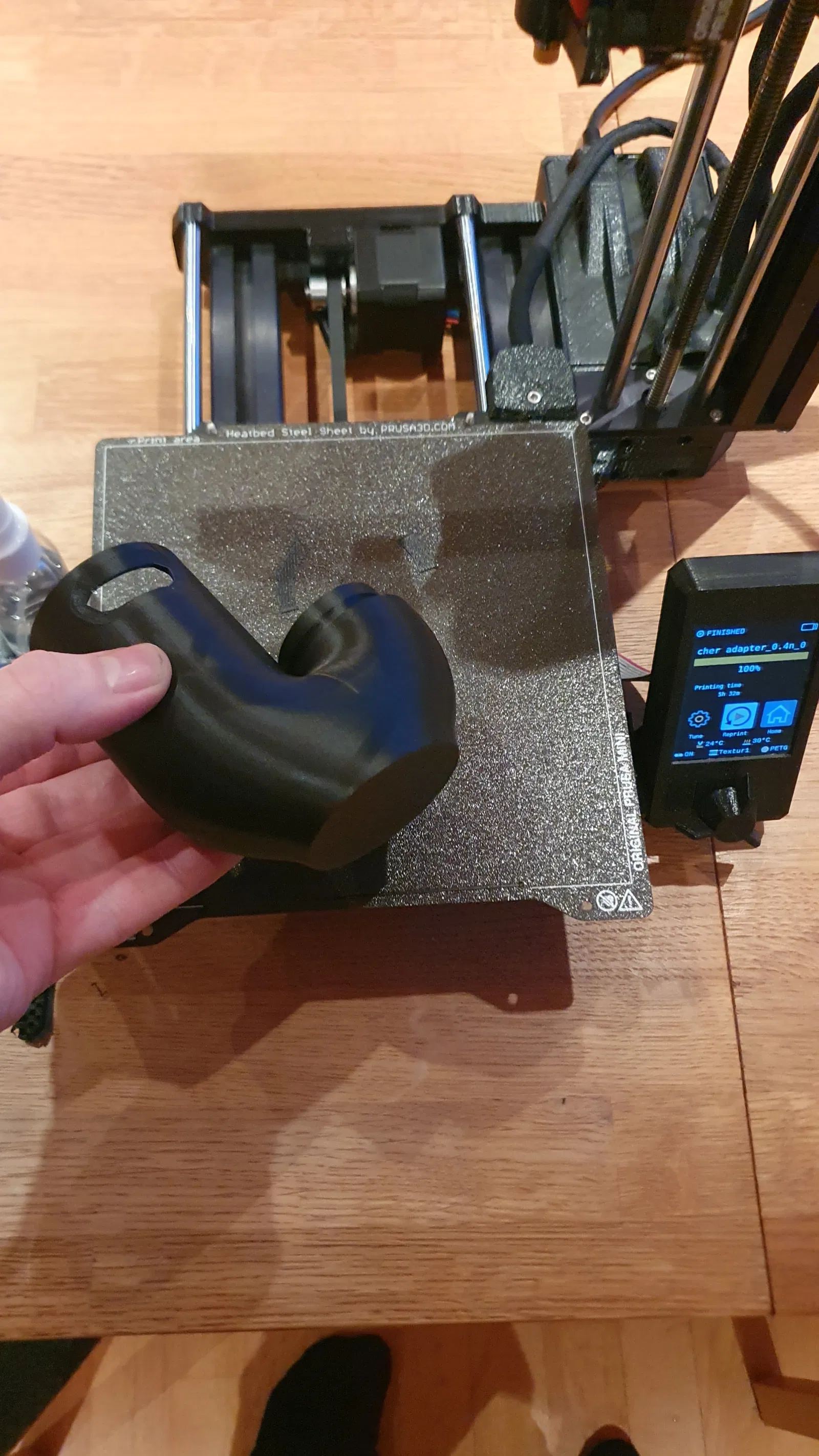

Tôi in bằng nhựa PETG, infill 25%, 4 lớp vỏ (perimeters), 4 lớp đáy và 4 lớp đỉnh. Đây là thiết lập mà tôi cho là đủ độ bền, tuy nhiên vẫn cần thời gian kiểm chứng thêm. Tôi dùng support enforcer để chỉ tạo support ở các lỗ khóa Kärcher. Tôi cũng làm phẳng mặt dưới để đặt lên bàn in dễ dàng hơn và không cần dùng nhiều support. Thiết kế này có thể không quá đẹp mắt, nhưng đây là chi tiết kỹ thuật nên tôi ưu tiên công năng hơn.

Tôi đã đính kèm cả file 3MF và STL vì nghe nói một số bạn không thích dùng file 3MF từ Prusa Slicer của tôi.
